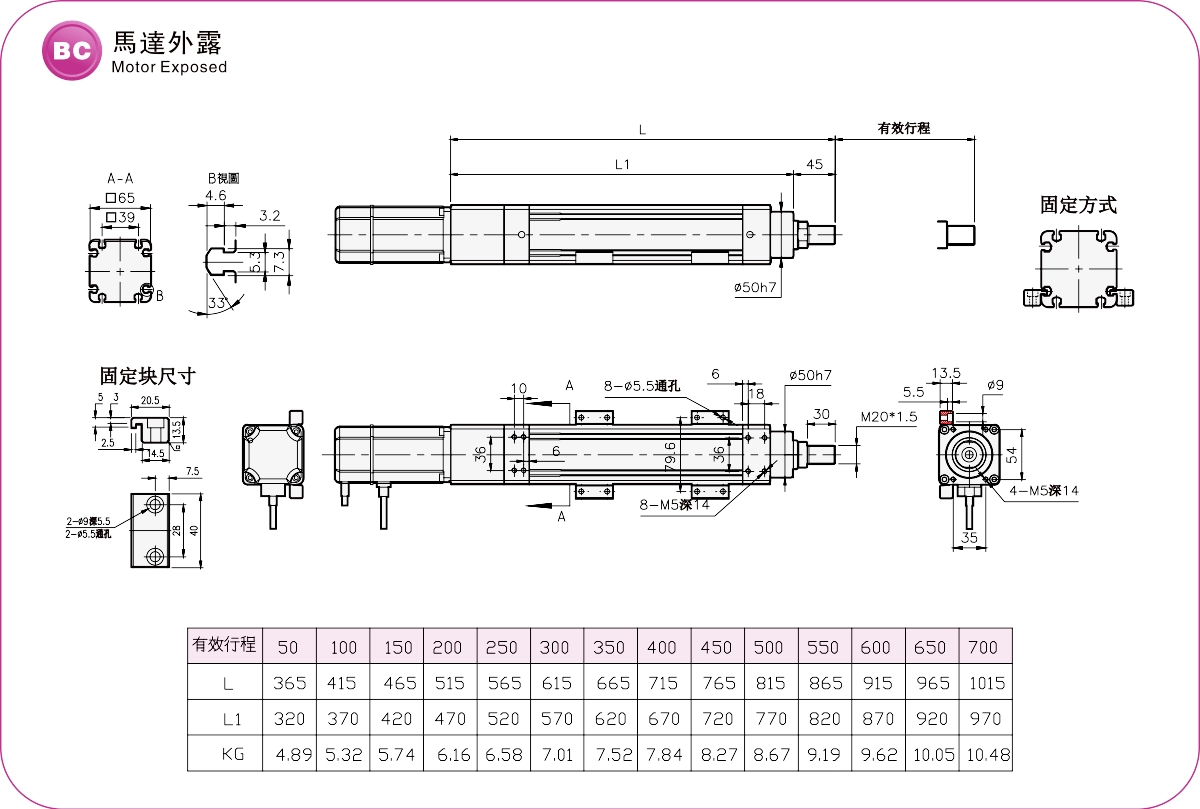

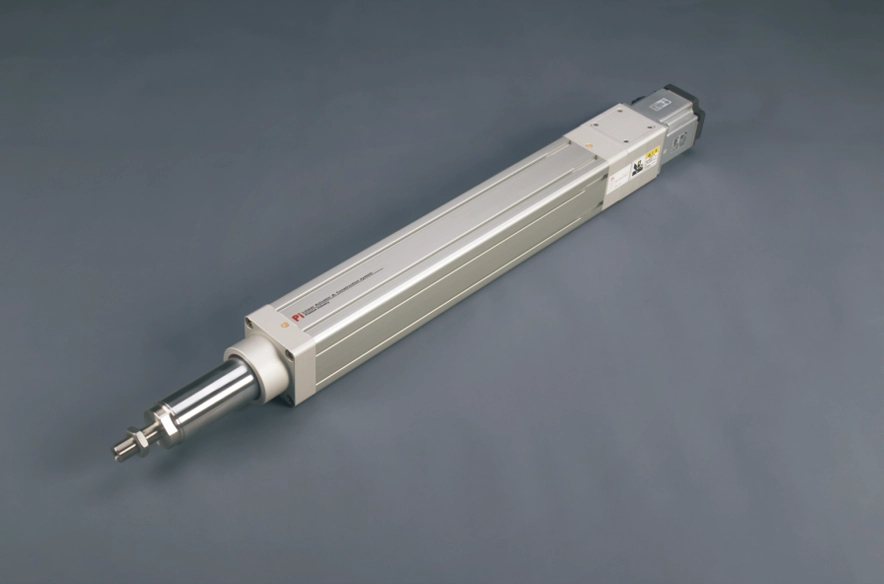

Emplacement actuel：Accueil > Produit > Cylindre électrique > Série CE > EC65 > Moteur exposé

Léger et longue durée de vie

Répétabilité：±0,01 mm

Charge horizontale : 110 kg

Charge verticale : 33 kg

Vitesse maximale : 1000 mm/s

Plage de déplacement : 50-700 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

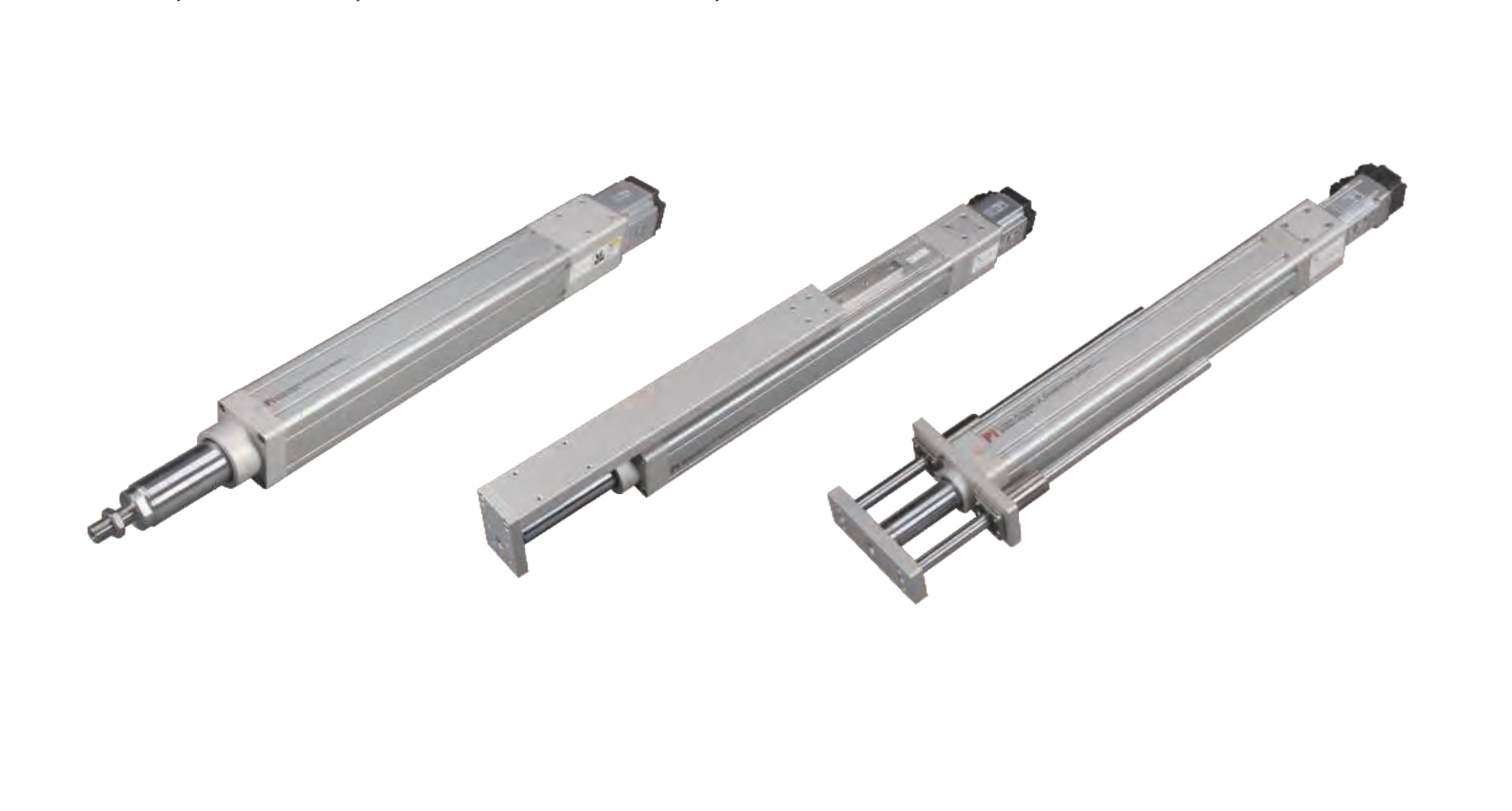

Tiges de guidage d'arbre de sortie supplémentaires

L'arbre de sortie comporte une tige de guidage externe pour réduire la déflexion.
Les dimensions externes de l'arbre de sortie peuvent être personnalisées pour répondre aux besoins du client.
L'unité principale est dotée d'une plaque de remplissage d'huile fixe, permettant un retrait et une lubrification faciles pendant l'entretien, ce qui permet d'économiser du temps et de la commodité.
L'unité principale est entièrement rainurée et peut être fixée sur les quatre côtés pour s'adapter à diverses orientations d'installation des luminaires.

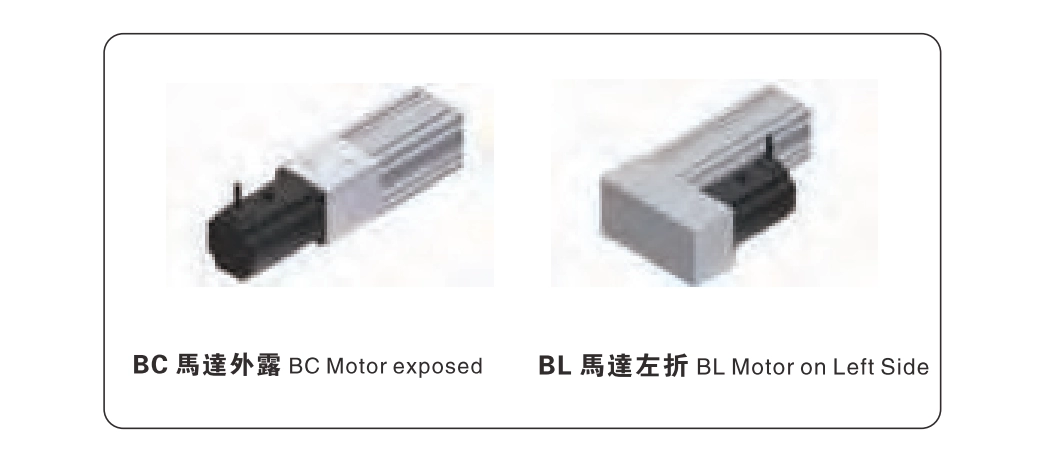

Diverses directions et spécifications du moteur

Le moteur peut être sélectionné en entraînement direct ou en entraînement inversé

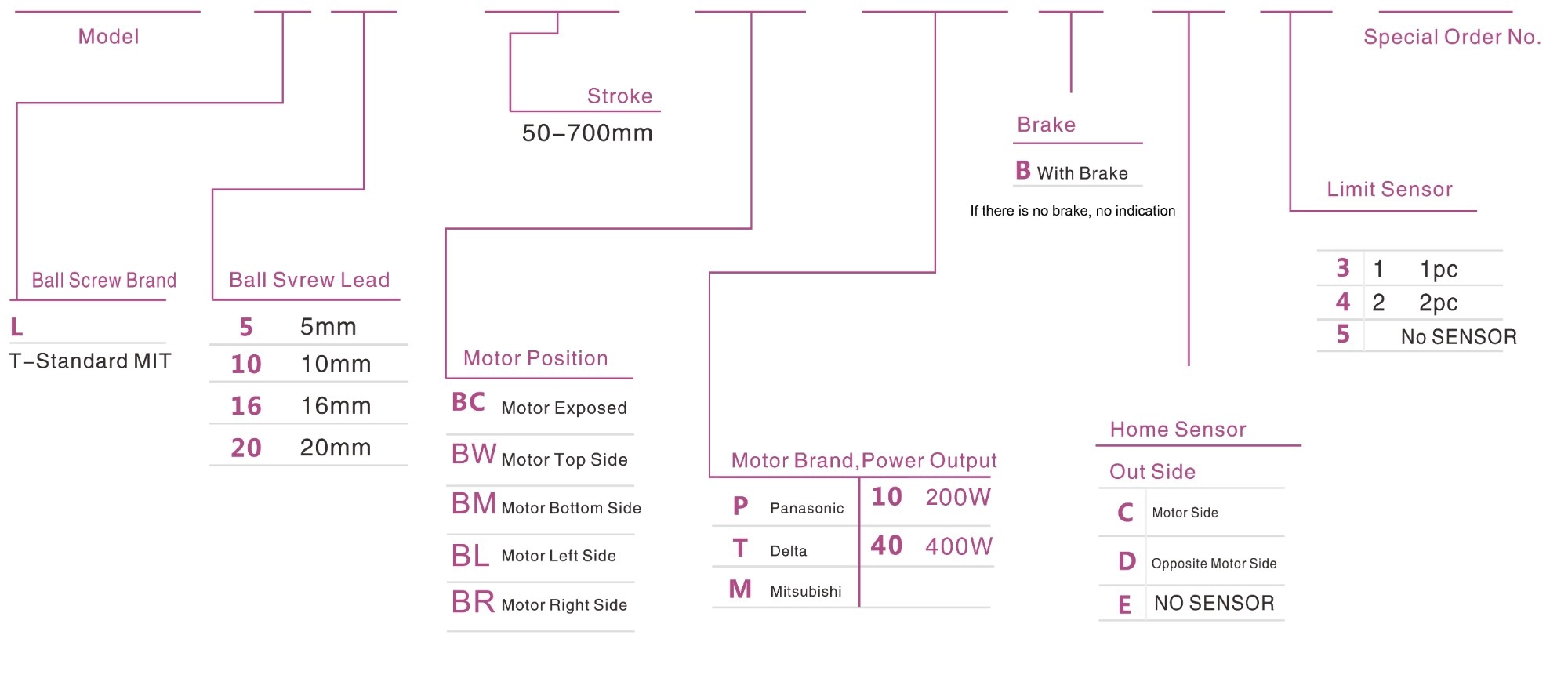

Méthode de commande

EC65 -L5 - 100 - BC -M4 0 B- C 4 -0001

Spécification

Spécification	Répétabilité (mm)		±0,01
	Plomb (mm)		5	10	16	20
	Vitesse maximale (mm/s)		250	500	800	1000
	Charge utile maximale	Horizontale (kg)	110	88	48	40
		Verticale (kg)	33	22	10	8
	Poussée nominale (N)		1388	694	433	347
	Pas de course (mm)		50-700 mm/50 pas
	Sortie du servomoteur AC (w)		400W
Parties	Vis à billes Ø(mm)		C7Ø16
	Accouplement (mm)		10X14
	Capteur domestique	Dehors	EE-Sx672(NPN)

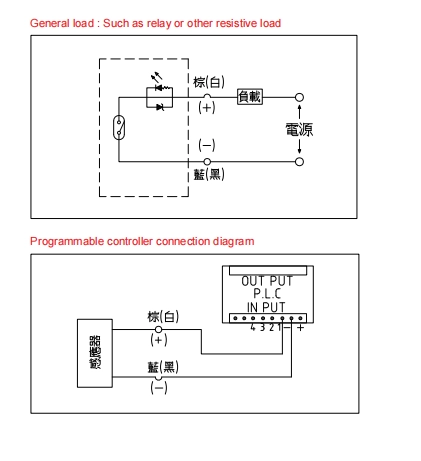

Disposition du capteur

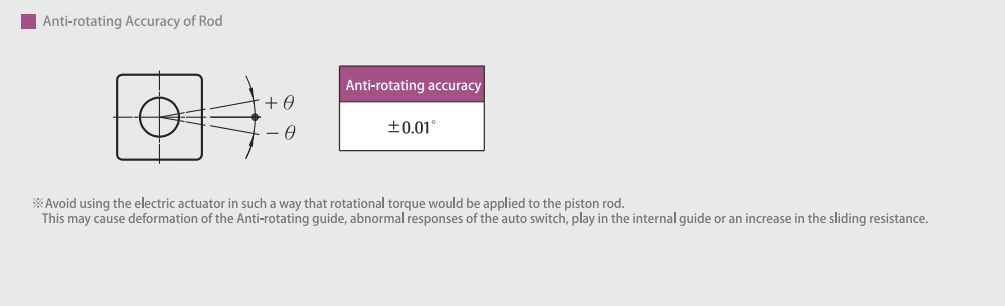

Précision anti-rotation de la tige

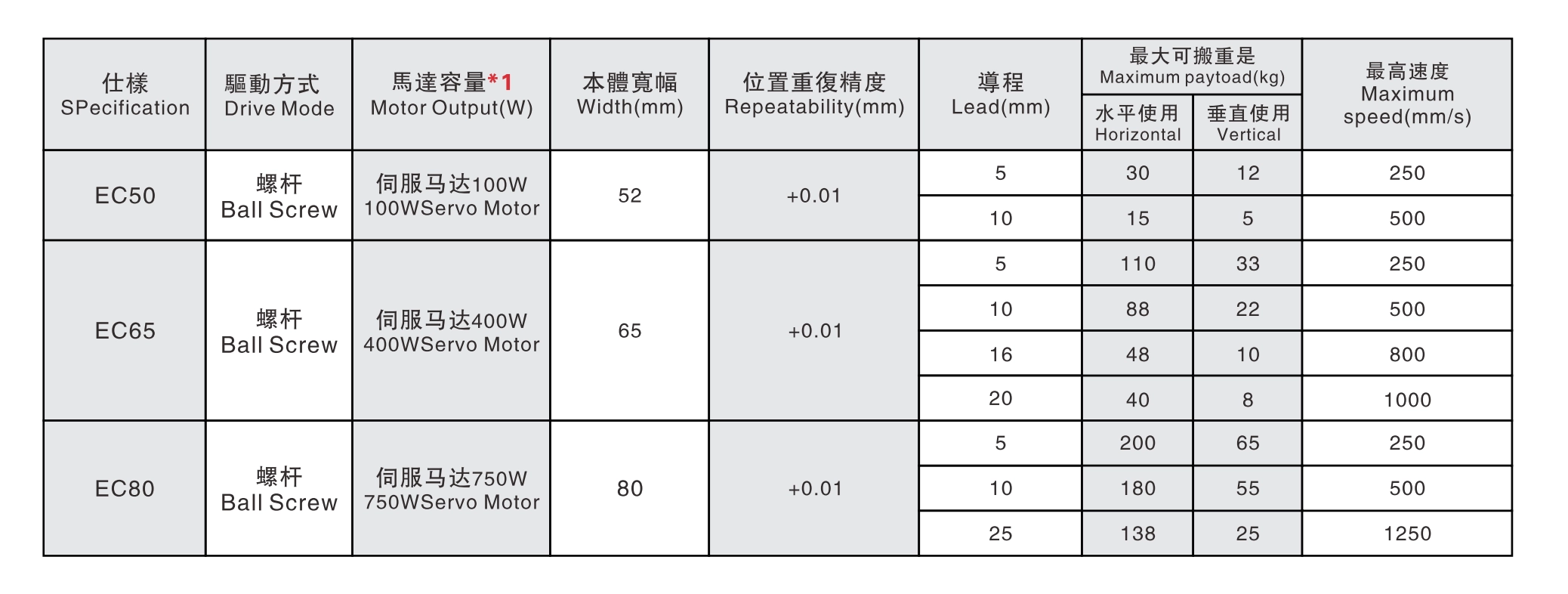

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Environnement standard	Vis à billes	CE 50	100W	52	±0,01	12	5	30	12	250
		CE 50	100W	52	±0,01	12	10	15	5	500
		CE 50L	100W	52	±0,01	12	5	50	15	250
		CE 50L	100W	52	±0,01	12	10	30	8	500
		CE 50T	100W	52	±0,01	12	5	50	15	250
		CE 50T	100W	52	±0,01	12	10	30	8	500
		CE 65	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		CE 65L	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		CE 65T	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		CE 80	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		CE 80T	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
