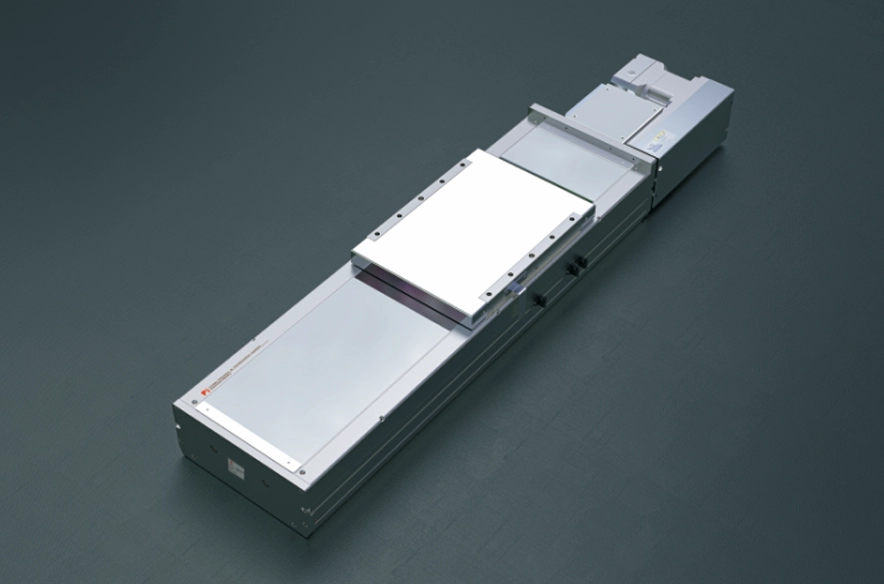

Léger et longue durée de vie

Répétabilité : ±0,08 mm

Charge horizontale : 230 kg

Passage : 230 mm

Vitesse maximale : 2300 mm/s

Pas de course : 100-4600 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Note spéciale concernant le siège à glissières multiples, mécanisme de réglage de la tension de la ceinture, conception brevetée du pistolet à carburant (en option)

Corps haute rigidité / revêtement supérieur haute rigidité

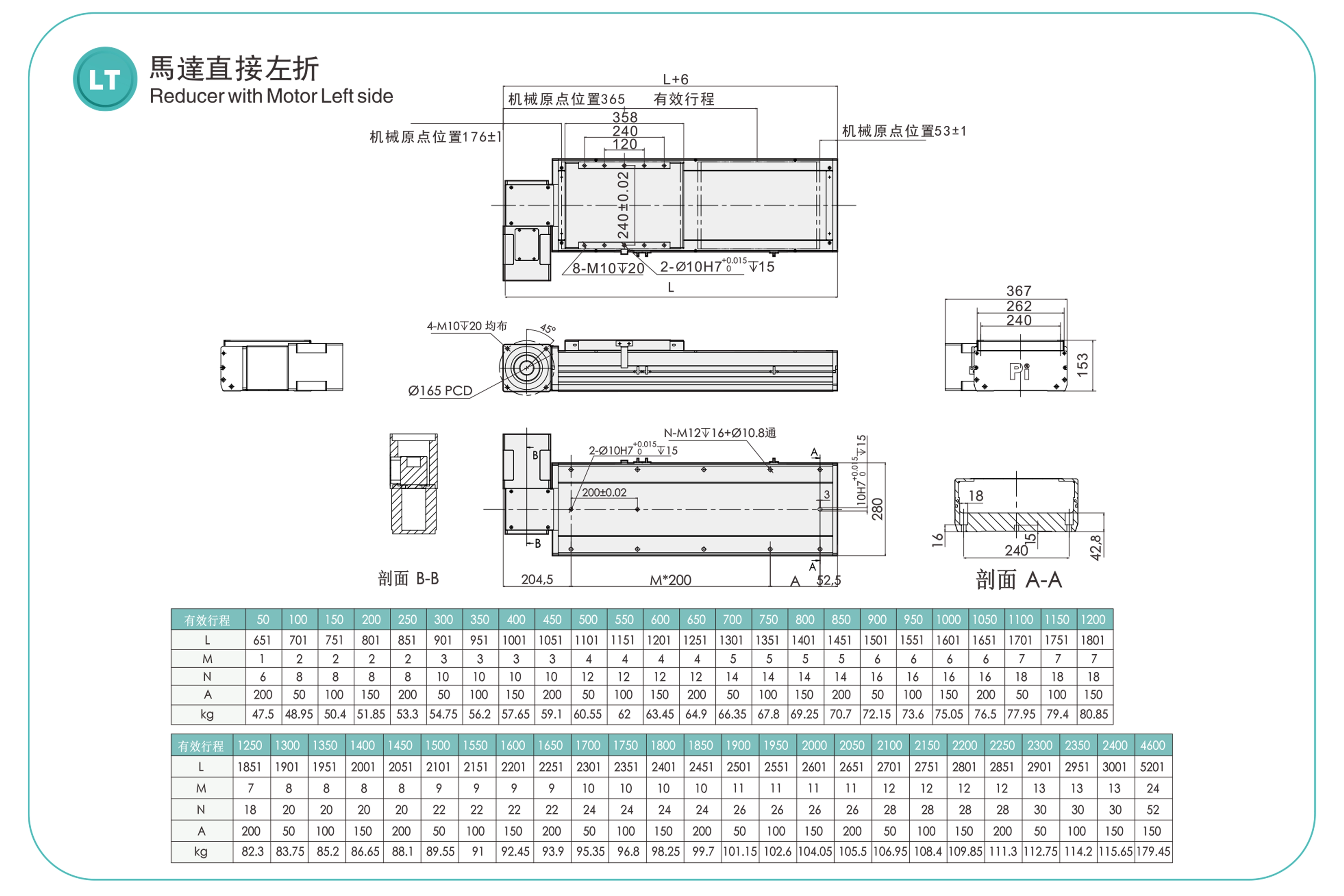

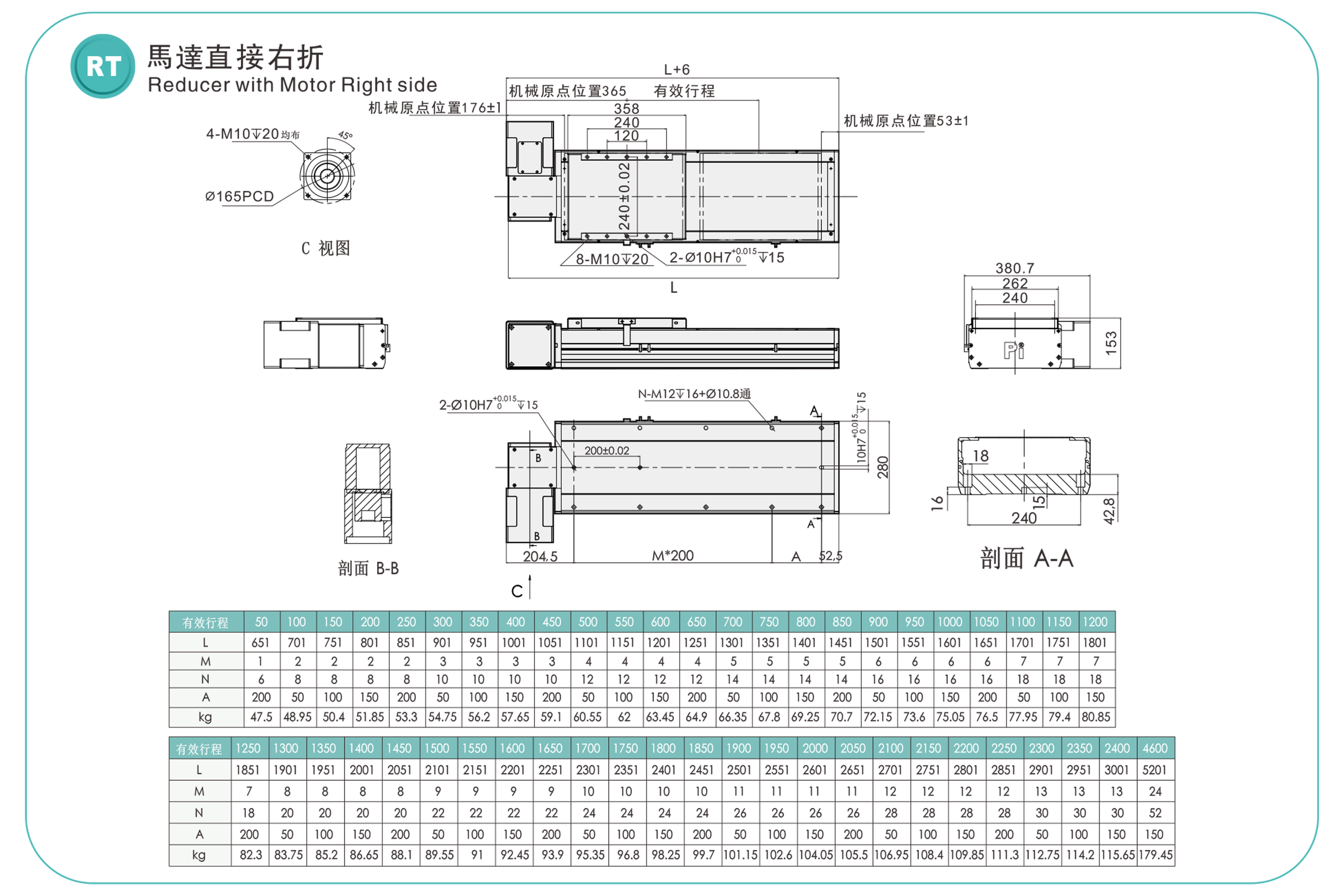

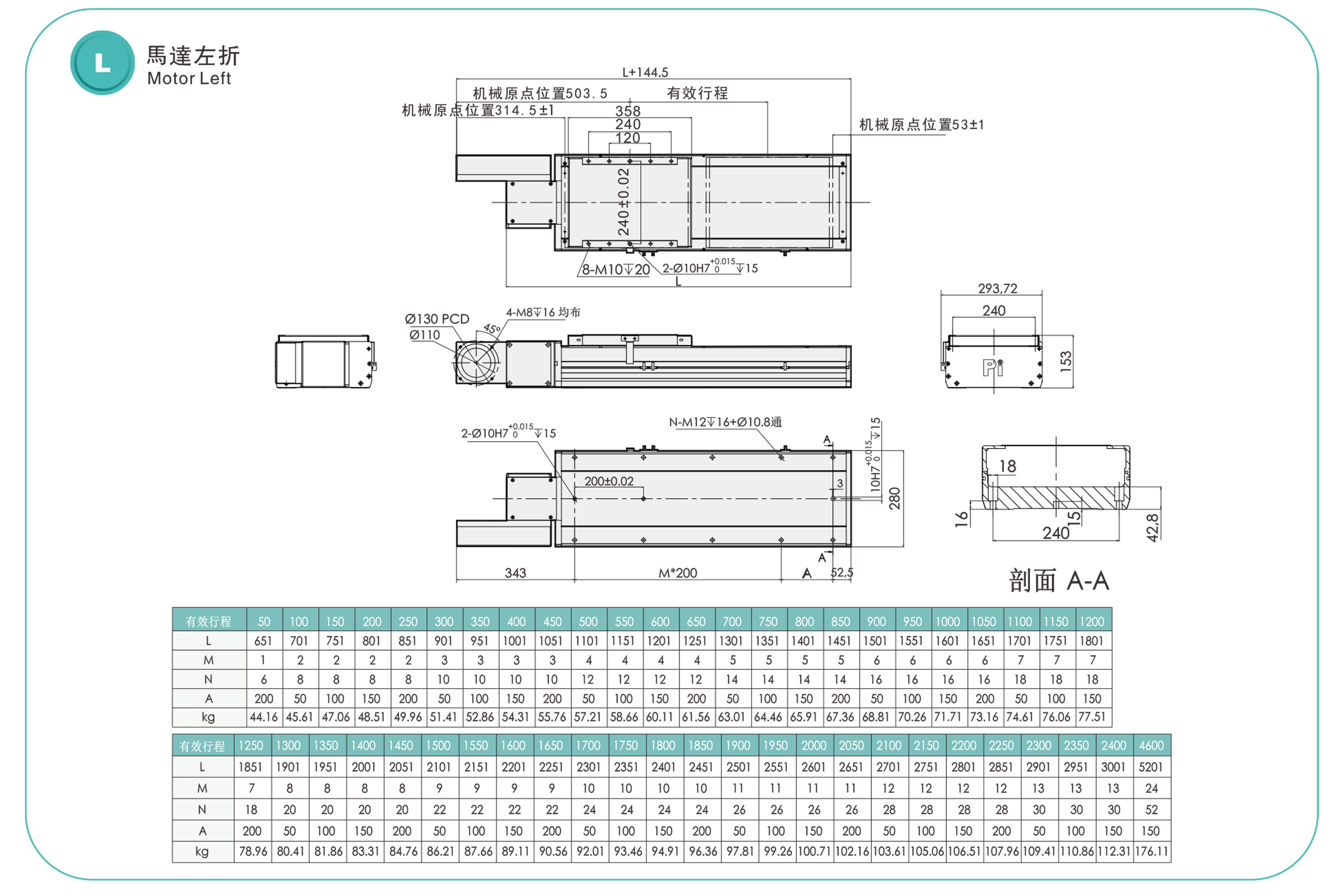

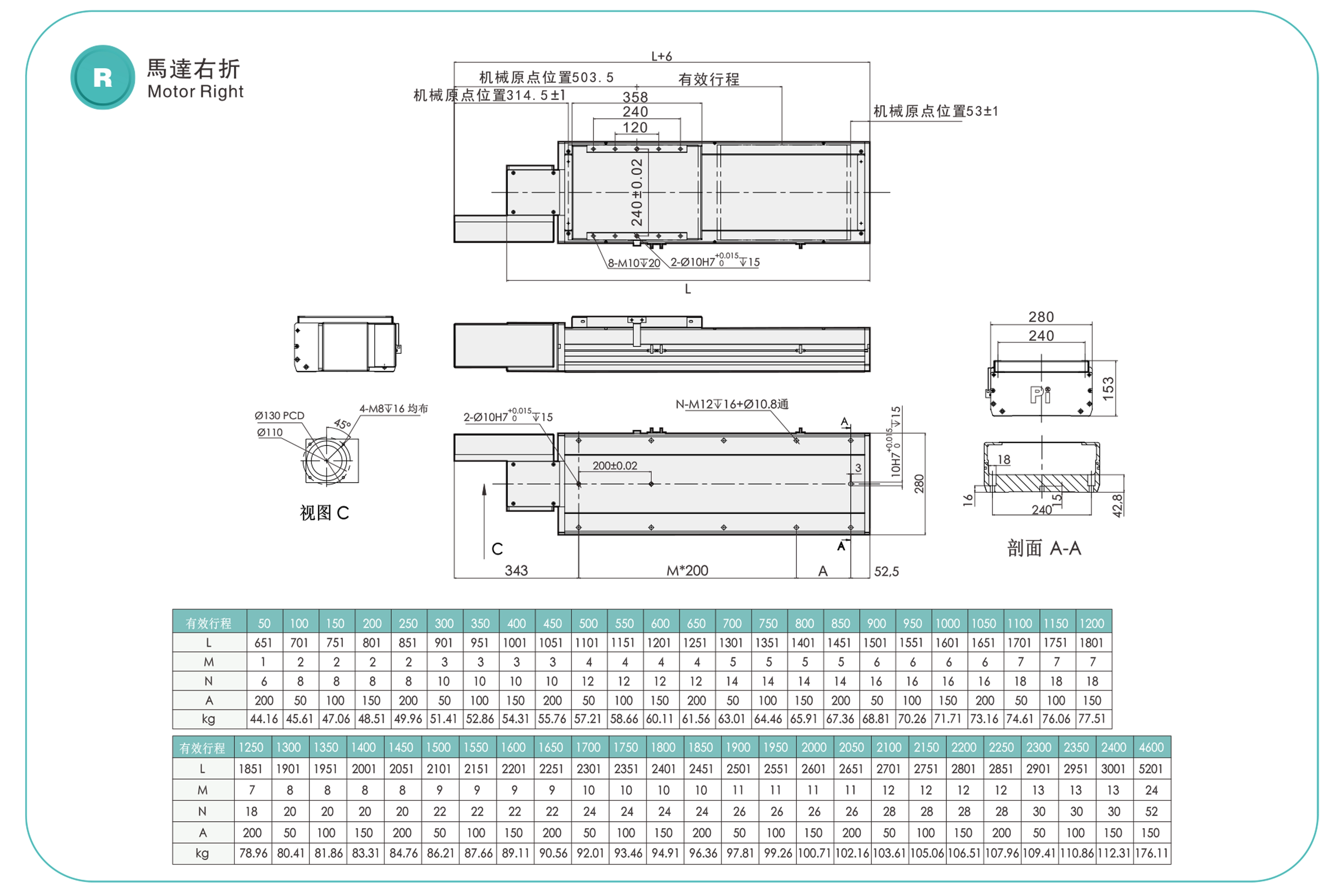

Marque du moteur, emplacement d'installation du moteur

Méthode de commande

RMF28R - L230- 100-L -M100 -Y-C4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,08
	Plomb (mm)		230
	Vitesse maximale (mm/s)		2300
	Charge utile maximale	Horizontal (kg)	230
		Vertical (kg)	-
	Poussée nominale (N)		960
	Pas de la course (mm)		Pas de 100 à 4 600 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		1000W
	Largeur de la courroie (mm)		60
	Guide linéaire haute rigidité (mm)		W30
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition des capteurs

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
1:5	120 kg	500	300	260
1:10	180 kg	600	270	332
1:20	230 kg	600	230	250

(Unité : mm)

Installation murale	UN	B	C
110 kg	281	296	500
170 kg	259	267	700
220 kg	239	235	700

Moment de charge statique

(Unité : Nm)

MON	4408
Député	4408
M	3860

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Ceinture	RMF14	Oui	200 W	135	±0,04	22	40	25	-	2000
		RMF17	Oui	400 W	170	±0,04	30	40	45	-	2000
		RMF22	Oui	750 W	220	±0,04	50	40	85	-	2000
		RMF28R	NON	1000W	280	±0,08	60	230	230	-	2000
		RMF28RN	NON	1000W	280	±0,08	50	230	200	-	2000
