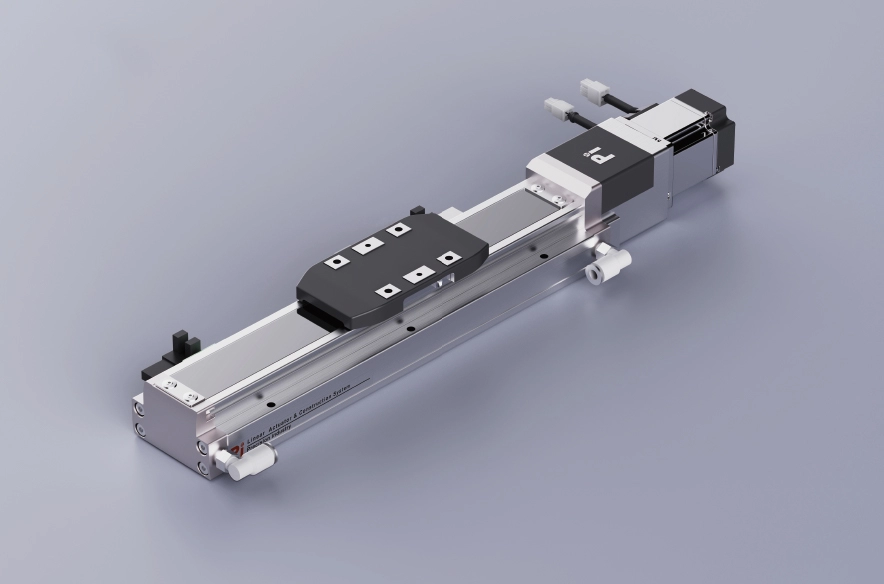

Léger et longue durée de vie

Largeur du corps : 60-200 mm

Répétabilité : ±0,005/0,01 mm

Charge horizontale : 50 kg

Charge verticale : 20 kg

Vitesse maximale : 250 mm/s

Course du piston : 50-1050 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Conception à quatre colonnes de billes - précision améliorée

Sans jeu, il coulisse aisément et avec précision dans la rainure circulaire, garantissant ainsi une grande finesse de mouvement sur le long terme.
Le curseur interne supporte la même charge nominale dans les quatre directions et peut être utilisé dans n'importe quel sens.
Haute rigidité, haute précision, faible friction, capacité de charge à grande vitesse et longue durée de vie.

structure plus compacte

Comparé aux produits traditionnels, ce produit est plus compact. Son intégration dans les équipements est aisée et il contribue également à la miniaturisation de ces derniers.

Long voyage

Table coulissante encastrée à quatre colonnes et à vis à billes, avec une course allant jusqu'à 3000 mm et une vitesse maximale de 2200 mm/s,

Peut être installé verticalement

Toutes les séries peuvent être installées verticalement.

Maintenance simple - coût extrêmement faible

L'ensemble de la gamme peut être lubrifié de l'extérieur sans retirer le couvercle. Elle est dotée d'un système de stockage d'huile autolubrifiant avec une structure spéciale à courroie en acier.

Styles complets - de nombreux avantages

Grâce à sa protection par courroie en acier, il empêche les corps étrangers de tomber directement dans la table coulissante, réduisant ainsi la production de poussière ; il peut être utilisé dans des environnements de salles blanches et peut être équipé de moteurs de différents fabricants et selon différentes méthodes d'installation.

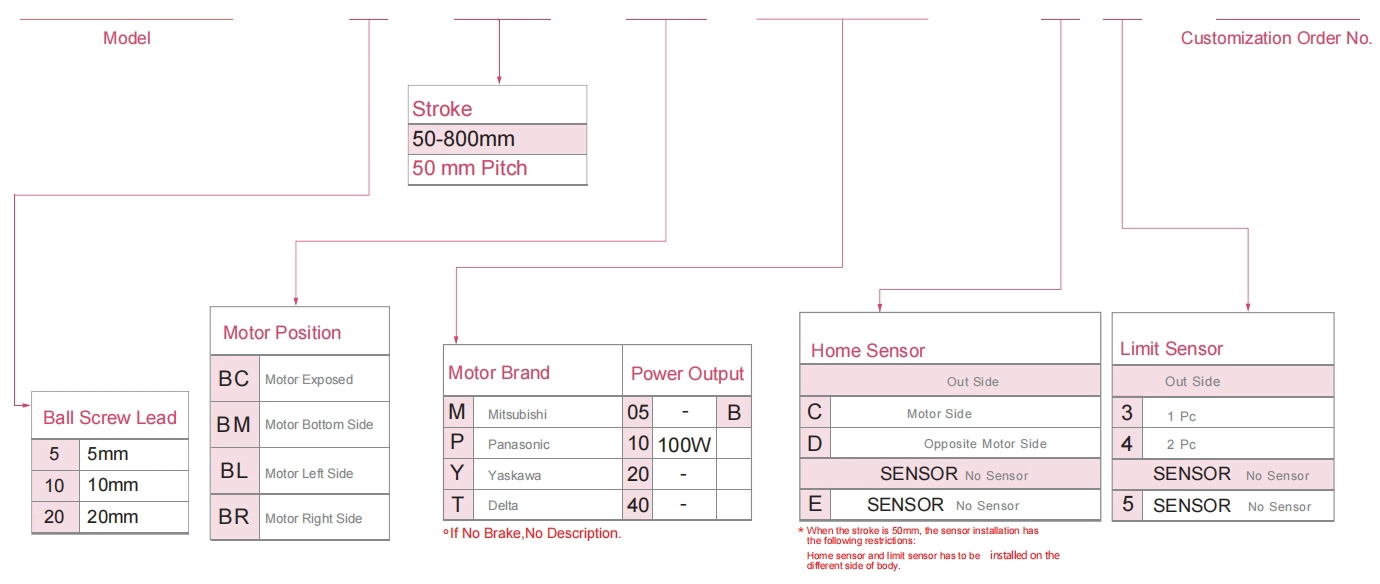

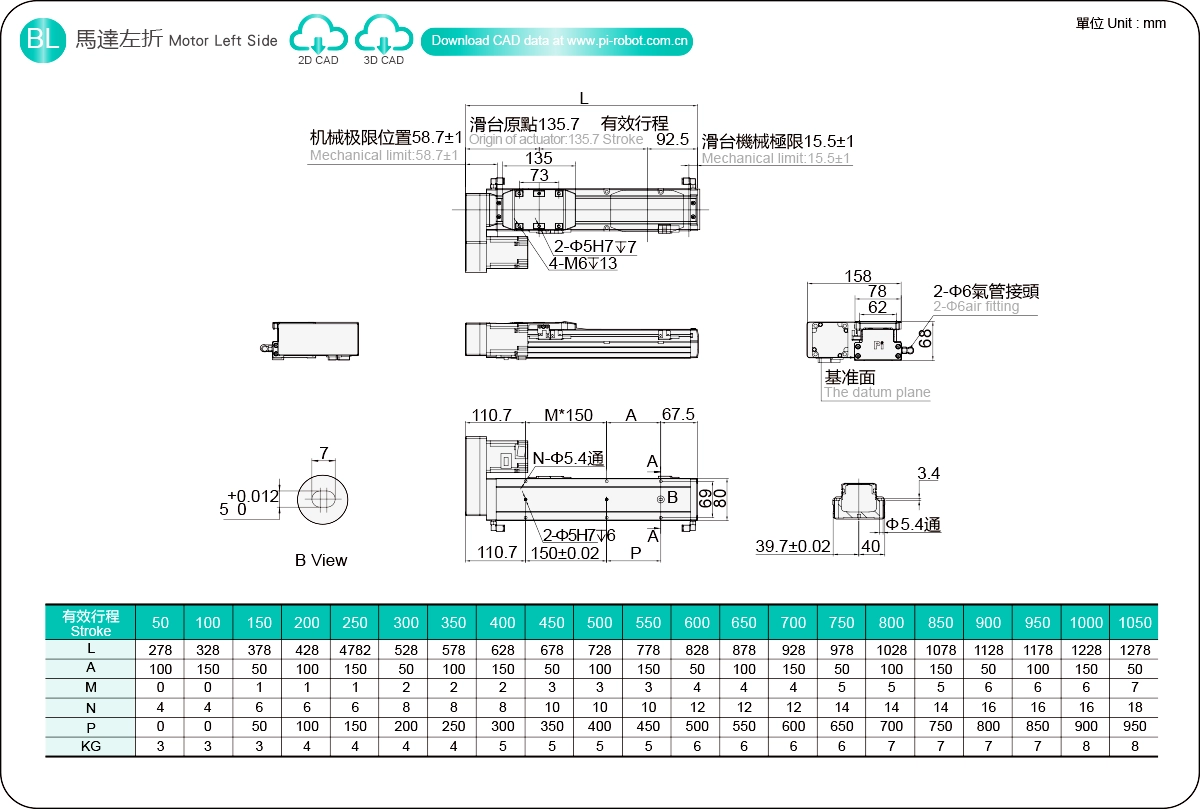

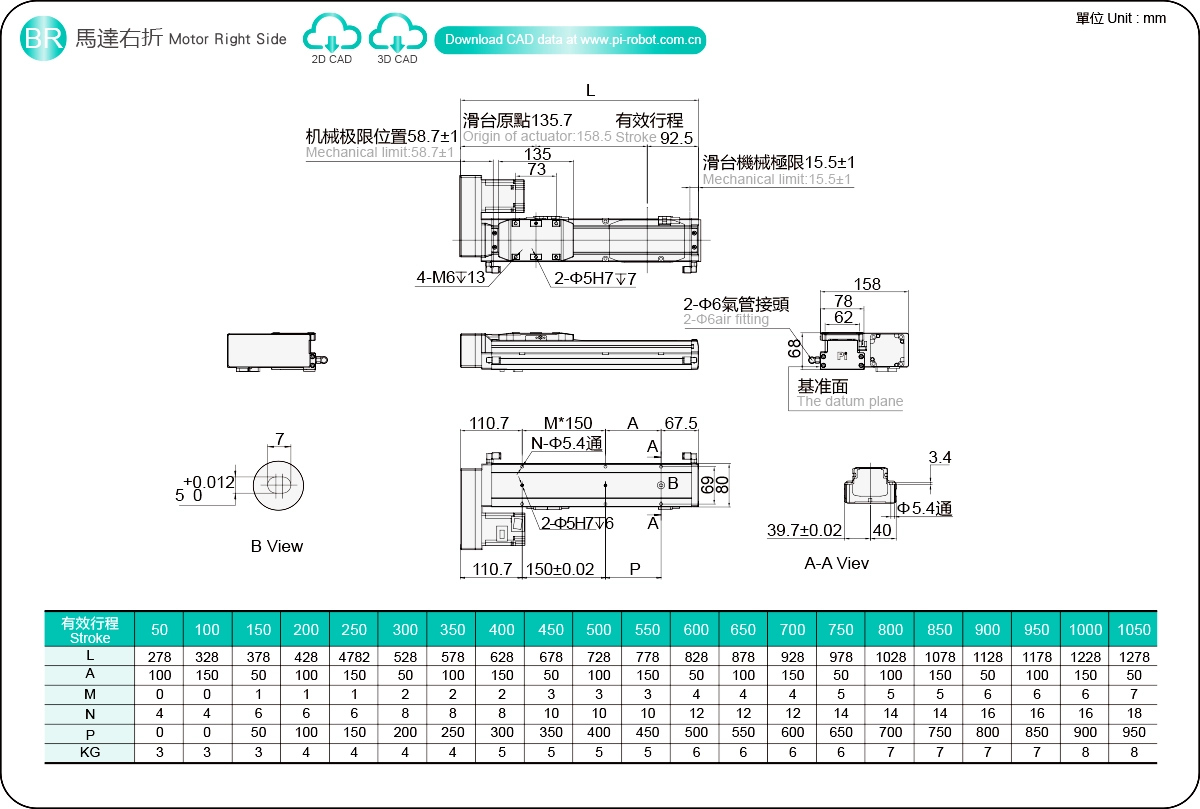

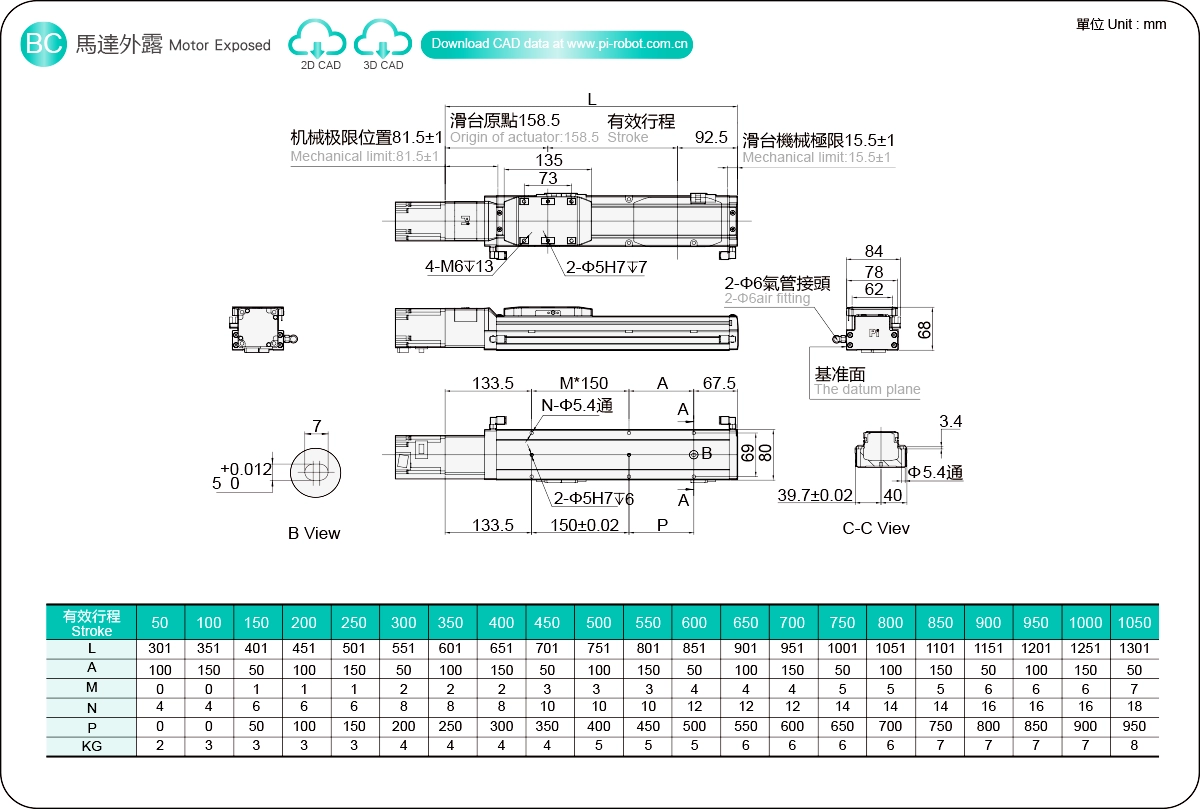

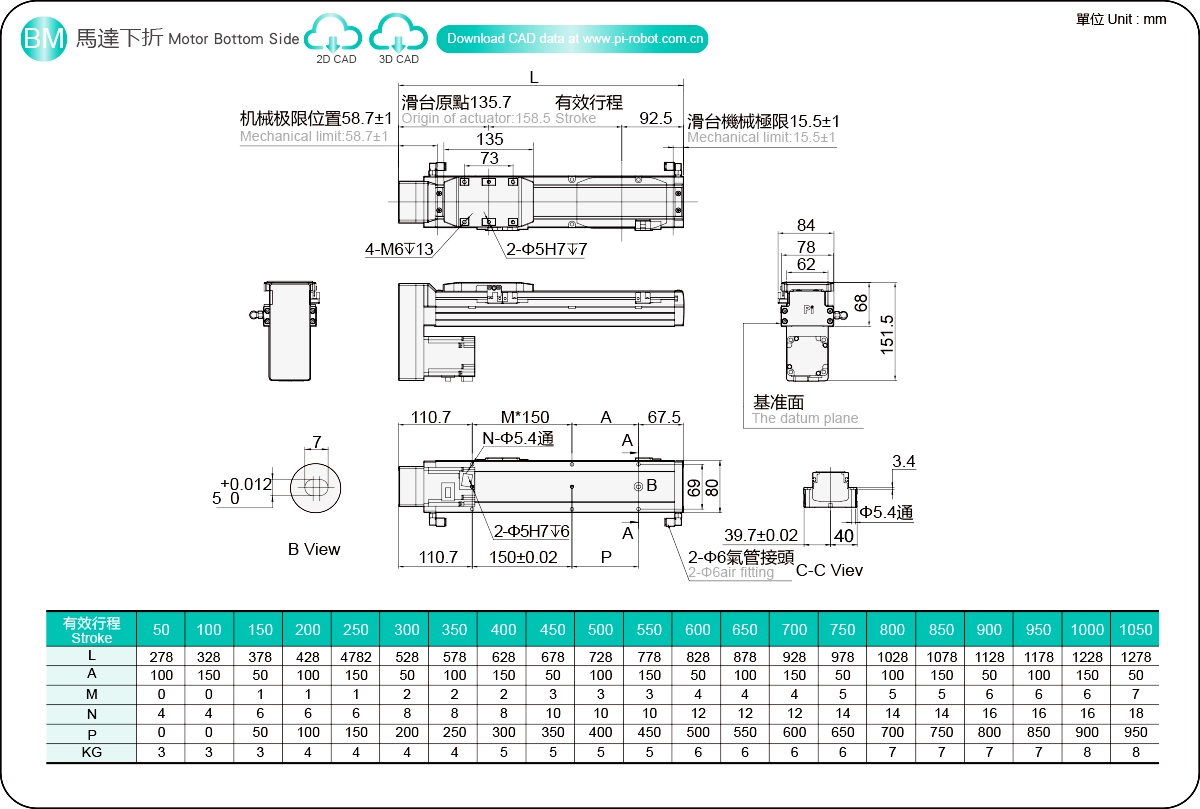

Méthode de commande

GSD8 - L5-100 -BC-M40B - C4 -0001

Spécification

Spéc.	Répétabilité (mm)		±0,005/0,01
	Pas de vis à billes (mm)		5	10	20
	Vitesse maximale (mm/s) ※1		250	500	1000
	Charge utile maximale	Horizontal (kg)	50	35	20
		Vertical (kg)	20	10	5
	Poussée nominale (N)		1388	694	347
	Pas de la course (mm) ※2		Pas de 100 à 1050 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		400
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		10X14
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition des capteurs

※1 La valeur d'accélération et de décélération est fixée à 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produit. Dans ce cas, il est recommandé de réduire la vitesse de rotation. Voir page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	20 kg	450	192	260
	35 kg	250	84	184
	55 kg	150	60	87
Lead10	15 kg	450	165	320
	30 kg	250	75	162
	35 kg	150	66	140
Lead20	10 kg	450	260	350
	15 kg	250	150	237
	20 kg	150	90	180

(Unité : mm)

Installation murale		UN	B	C
Lead5	20 kg	260	110	300
	35 kg	160	65	200
	55 kg	85	45	150
Lead10	15 kg	350	120	400
	25 kg	180	90	200
	35 kg	120	70	100
Lead20	10 kg	260	200	300
	15 kg	200	120	250
	20 kg	150	100	200

(Unité : mm)

Installation verticale		UN	C
Lead5	5 kg	500	500
	10 kg	250	250
	20 kg	120	120
Lead10	5 kg	450	450
	10 kg	220	220
	-	-	-
Lead20	2,5 kg	720	720
	5 kg	360	360
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	323
Député	323
M	579

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Hauteur du corps (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
Norme	vis à billes	GSD6	100 W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400 W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400 W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750 W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
