Léger et longue durée de vie

Largeur du corps : 280 mm

Répétabilité ： ± 0,08 mm

Charge horizontale : 350 kg

Charge verticale : 155 kg

Vitesse maximale : 1785,67 mm/s

Plage de déplacement : 7 000 mm

*La vitesse la plus élevée est basée sur le régime maximal du servomoteur (3 000).

PDF

Téléchargement 3D

Téléchargement de Cadenas3

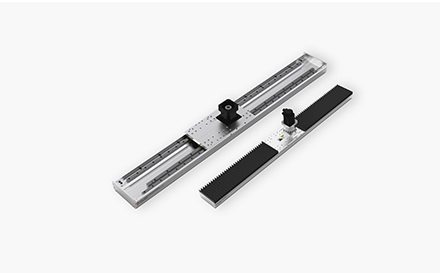

Entraînement à crémaillère

En raison de l'utilisation d'un entraînement par engrenages, il n'y aura pas d'entraînement par vis pendant les longs déplacements et le problème d'enroulement de la vis ne se produira pas. La structure de transmission est entraînée linéairement par la crémaillère.

Styles complets - de nombreux avantages

Grâce à la protection de la ceinture en acier, il peut empêcher les objets étrangers de tomber directement dans la table coulissante. La course maximale à l'intérieur de la table coulissante peut atteindre 1 500 mm. La position d'installation du moteur multidirectionnel est disponible au choix, ce qui rend la conception de la machine plus flexible. Peut être associé à des servomoteurs de différentes marques.

Conception à injection d'huile externe - entretien facile

Toutes les séries peuvent être huilées extérieurement sans qu'il soit nécessaire de retirer le couvercle. Le système de stockage d'huile autolubrifiant peut être équipé de spécifications de rapport de réduction appropriées et conduire en fonction de différentes charges et vitesses.

Méthode de commande

ZRH28 - L 249 - 300 - A1 - R7 - P150 -C4 - 0001

Spécification

Spécification	Répétabilité (mm)		±0,08
	Plomb (mm)		35.71	24,99	12h50
	Rapport de réduction		7	10	20
	Vitesse maximale (mm/s) ※1		1785.67	1249,97	624,99
	Charge utile maximale	Horizontale (kg)	160	210	350
		Verticale (kg)	50	75	150
	Poussée nominale (N)		713	1018	2036
	Pas de course (mm) ※2		100-6300 mm/50 pas
Parties	Puissance du servomoteur CA (W)		1500W
	Module de crémaillère (m)		3
	Le moteur est évalué à la vitesse (rmp)		3000
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition du capteur

※ La valeur d'accélération et de désaccélération est définie sur 0,4 seconde

※ La vitesse du produit est arrondie. Récupérer un entier.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Rapport de boîte de vitesses 1:7 (1,78 m/s)	80 kg	3252	750	870
Rapport de boîte de vitesses 1:7 (1,78 m/s)	160 kg	2482	619	632
Rapport de boîte de vitesses 1:10 (1,25 m/s)	105 kg	1861	435	484
Rapport de boîte de vitesses 1:10 (1,25 m/s)	210 kg	1911	756	819
Rapport de boîte de vitesses 1:20 (0,62 m/s)	175 kg	1445	546	621
Rapport de boîte de vitesses 1:20 (0,62 m/s)	350 kg	1000	395	421

(Unité : mm)

Installation murale		UN	B	C
Rapport de boîte de vitesses 1:7 (1,78 m/s)	80 kg	1450	1600	1600
Rapport de boîte de vitesses 1:7 (1,78 m/s)	160 kg	700	750	800
Rapport de boîte de vitesses 1:10 (1,25 m/s)	105 kg	1350	1320	1400
Rapport de boîte de vitesses 1:10 (1,25 m/s)	210 kg	630	650	700
Rapport de boîte de vitesses 1:20 (0,62 m/s)	175 kg	950	1150	1300
Rapport de boîte de vitesses 1:20 (0,62 m/s)	350 kg	450	510	550

(Unité : mm)

Installation verticale		UN	C
Rapport de boîte de vitesses 1:7 (1,78 m/s)	25 kg	4050	4150
Rapport de boîte de vitesses 1:7 (1,78 m/s)	50 kg	1988	2112
Rapport de boîte de vitesses 1:10 (1,25 m/s)	35 kg	3600	3700
Rapport de boîte de vitesses 1:10 (1,25 m/s)	70 kg	1800	1900
Rapport de boîte de vitesses 1:20 (0,62 m/s)	75 kg	2300	2400
Rapport de boîte de vitesses 1:20 (0,62 m/s)	150 kg	1110	1200

Moment de chargement statique

(Unité : Nm)

MON	8249
Député	8249
M	1 3847

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Le ratio des décroissants	Taille de l'engrenage hélicoïdal (mm)			Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Le ratio des décroissants	Module	Nombre de dents	Plomb	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Standard	Banque d'engrenages	ZRH17	750W	±0,08	170	3	1,5	22	36,67	40	20	1833.29
		ZRH17	750W	±0,08	170	7	1,5	22	15.71	75	50	785.70
		ZRH22	1000W	±0,08	220	5	2	25	33.33	100	35	1666.63
						7	2	25	23.81	130	50	1190.45
						15	2	25	11.11	170	110	555.54
		ZRH28	1500W	±0,08	280	7	3	25	35.71	160	50	1785.67
						10	3	25	24,99	210	75	1249,97
						20	3	25	12h50	350	155	624,99
