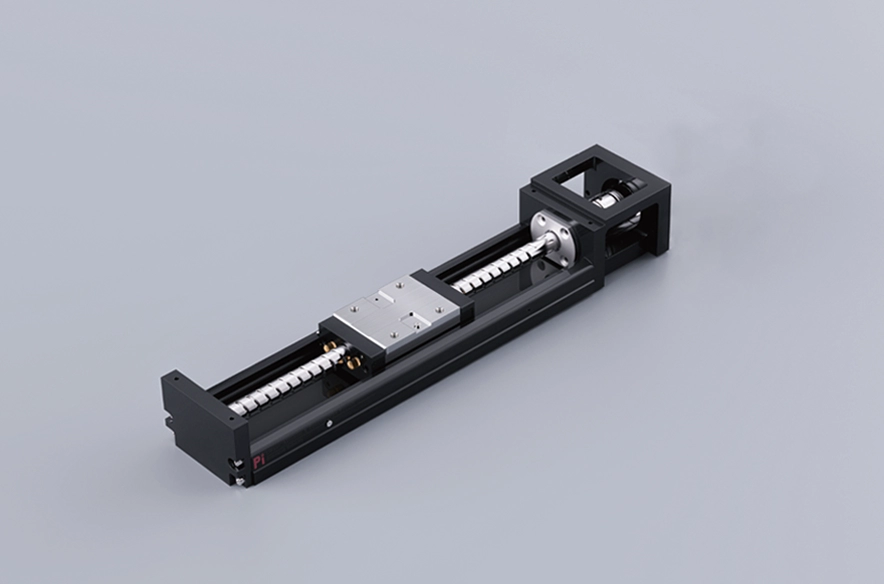

Emplacement actuel：Accueil > Produit > Actionneur de corps en acier intégré > Série KKS > KKS60 > Connexion directe

Léger et longue durée de vie

Largeur du corps : 60 mm

Répétabilité：±0,003 mm

Charge horizontale : 150 kg

Charge verticale : 55 kg

Vitesse maximale : 250 mm/s

Plage de déplacement : 800-2 600 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

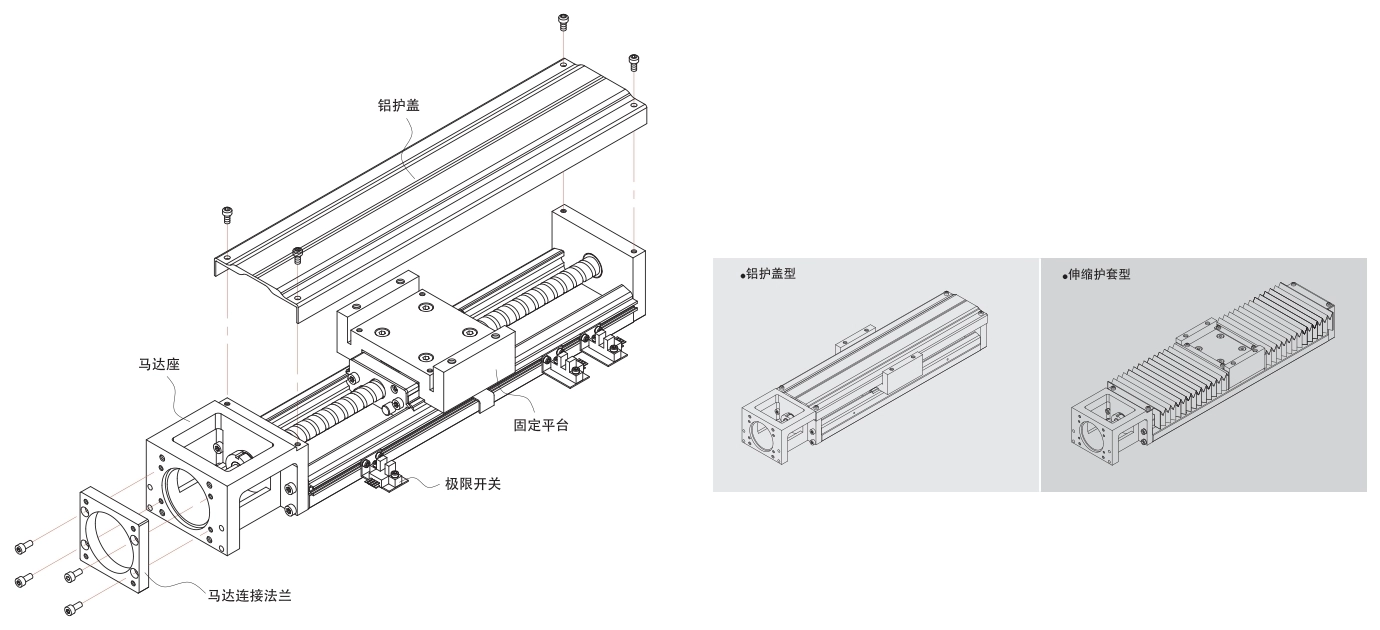

Accessoires en option

Couvercle en aluminium et gaine télescopique : peuvent empêcher les corps étrangers et les impuretés de pénétrer dans les robots industriels KKS et affecter leur durée de vie, leur précision et leur douceur.
Bride de connexion du moteur : peut verrouiller différents types de moteurs sur les robots industriels KKS.
Fin de course : fournit un mécanisme de sécurité pour le positionnement du curseur, le démarrage de l'origine et empêcher le curseur de dépasser sa distance de déplacement.

Accessoires en option

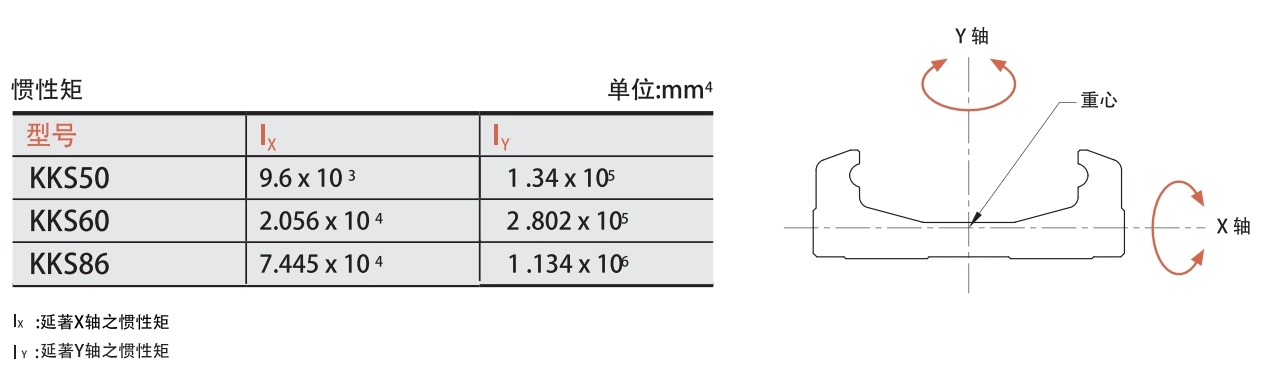

La configuration de la voie adopte une section transversale en forme de U et est conçue à l'aide d'un logiciel d'analyse par éléments finis pour atteindre un point d'équilibre entre volume et rigidité, rendant la voie très rigide, compacte et légère.

Charge égale dans quatre directions

Le système de reflux entre la piste et le curseur adopte une conception de dents Goethe à 2 rangées pour la surface de contact entre la bille et la rainure à bille, avec une caractéristique d'un angle de contact de 45 degrés. Cette conception permet au robot industriel KKS de supporter des charges égales dans toutes les directions.

Modularisation

Les robots industriels KKS, grâce à leur conception modulaire, intègrent des vis à billes et des glissières linéaires, ce qui permet d'éviter les inconvénients des plates-formes d'actionnement traditionnelles telles que la sélection, l'installation et l'étalonnage des composants de guidage et d'entraînement, les grands volumes et l'estimation de l'espace.
Par conséquent, les robots industriels KKS peuvent fournir des fonctionnalités telles qu'une sélection et une installation rapides, une taille compacte et une rigidité élevée, ce qui peut réduire considérablement l'espace et le temps d'utilisation des clients.

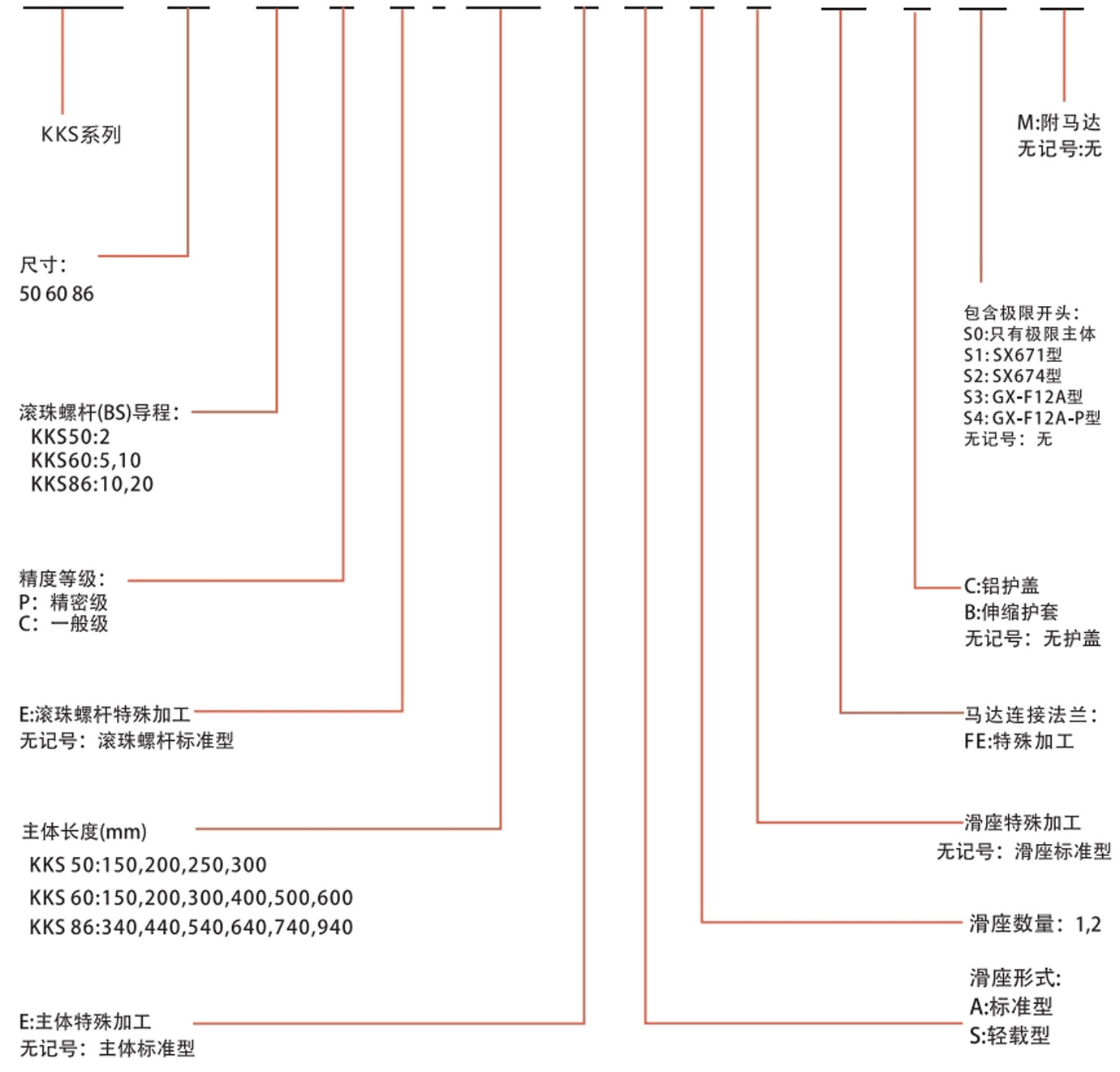

Méthode de commande

KKS 60 10 P E - 400 E A 2 E - FO CSO M

Spécification de charge

Modèle		Vis à billes				Guidage linéaire

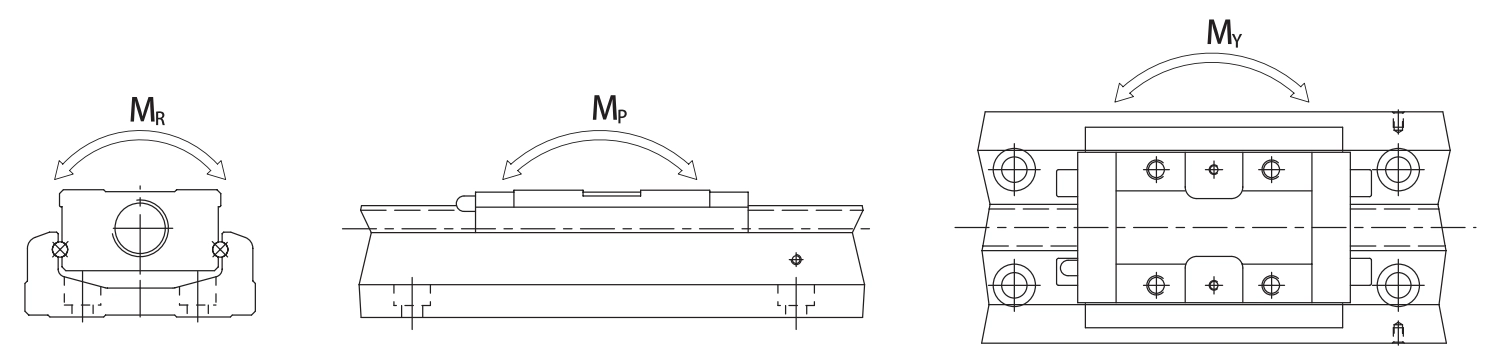

		Diamètre extérieur nominal (mm)	Pas de vis (mm)	Charge nominale dynamique de base (N)	Charge nominale statique de base (N)	Charge nominale dynamique de base (N)		Charge nominale statique de base (N)		Moment statique admissible
				Charge nominale dynamique de base (N)	Charge nominale statique de base (N)	Charge nominale dynamique de base (N)		Charge nominale statique de base (N)		Pas MP (Nm)				Balancer MY (Nm)				MR roulant (Nm)
						UN	S	UN	S	A1	A2	S1	S2	A1	A2	S1	S2	A1	A2	S1	S2
KKS5002	Qualité de précision	8	2	2136	3489	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5002	Niveau général	8	2	1813	2910	8007	-	12916	-	116	545	-	-	116	545	-	-	222	444	-	-
KKS5006	Qualité de précision	8	6	2050	2913	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS5006	Niveau général	8	6	1863	2619	8007	-	12916	-	116	545	-	-	116	545	-	-	116	545	-	-
KKS6005	Qualité de précision	12	5	3744	6243	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6005	Niveau général	12	5	3377	5625	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Qualité de précision	12	10	2410	3743	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS6010	Niveau général	12	10	2107	3234	13230	7173	21462	11574	152	760	72	367	152	760	72	367	419	838	241	482
KKS8610	Qualité de précision	16	10	7144	12642	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8610	Niveau général	16	10	6429	11387	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Qualité de précision	16	20	4645	7655	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694
KKS8620	Niveau général	16	20	4175	6889	31458	21051	50764	29475	622	3050	228	1309	622	3050	228	1309	1507	3014	847	1694

Index des spécifications de l'actionneur électrique

Modèle	Longueur de la piste	Reproductibilité de la localisation		Précision du positionnement		Parallélisme de marche		Couple de démarrage maximal (N-cm)
Modèle	Longueur de la piste	Qualité de précision	Niveau général	Qualité de précision	Niveau général	Qualité de précision	Niveau général	Qualité de précision	Niveau général
KKS50	150	±0,003	±0,01	0,02	-	0,01	-	4	2
	200
	250
	300
KKS60	150	±0,003	±0,01	0,02	-	0,01	-	15	7
	200
	300
	400
	500	±0,003	±0,01	0,025	-	0,015	-	15	7
	600	±0,003	±0,01	0,025	-	0,015	-	15	7
KKS86	340	±0,003	±0,01	0,025	-	0,015	-	15	10
	440
	540
	640
	740	±0,003	±0,01	0,03	-	0,02	-	17	10
	940	±0,003	±0,01	0,04	-	0,03	-	25	10

Modèle	Pas de vis à billes (mm)	Longueur du rail L2 (mm)	Vitesse (mm/sec)
Modèle	Pas de vis à billes (mm)	Longueur du rail L2 (mm)	Qualité de précision	Niveau général
KKS50	02	150	270	270
		200	270	270
		250	270	270
		300	270	270
	06	150	270	270
		200	270	270
		250	270	270
		300	270	270
KKS60	05	150	550	390
		200	550	390
		300	550	390
		400	550	390
		500	550	390
		600	340	340
	10	150	1100	790
		200	1100	790
		300	1100	790
		400	1100	790
		500	1100	790
		600	670	670
KKS86	10	340	740	520
		440	740	520
		540	740	520
		640	740	520
		740	740	520
		940	610	430
	20	340	1480	1050
		440	1480	1050
		540	1480	1050
		640	1480	1050
		740	1480	1050
		940	1220	870

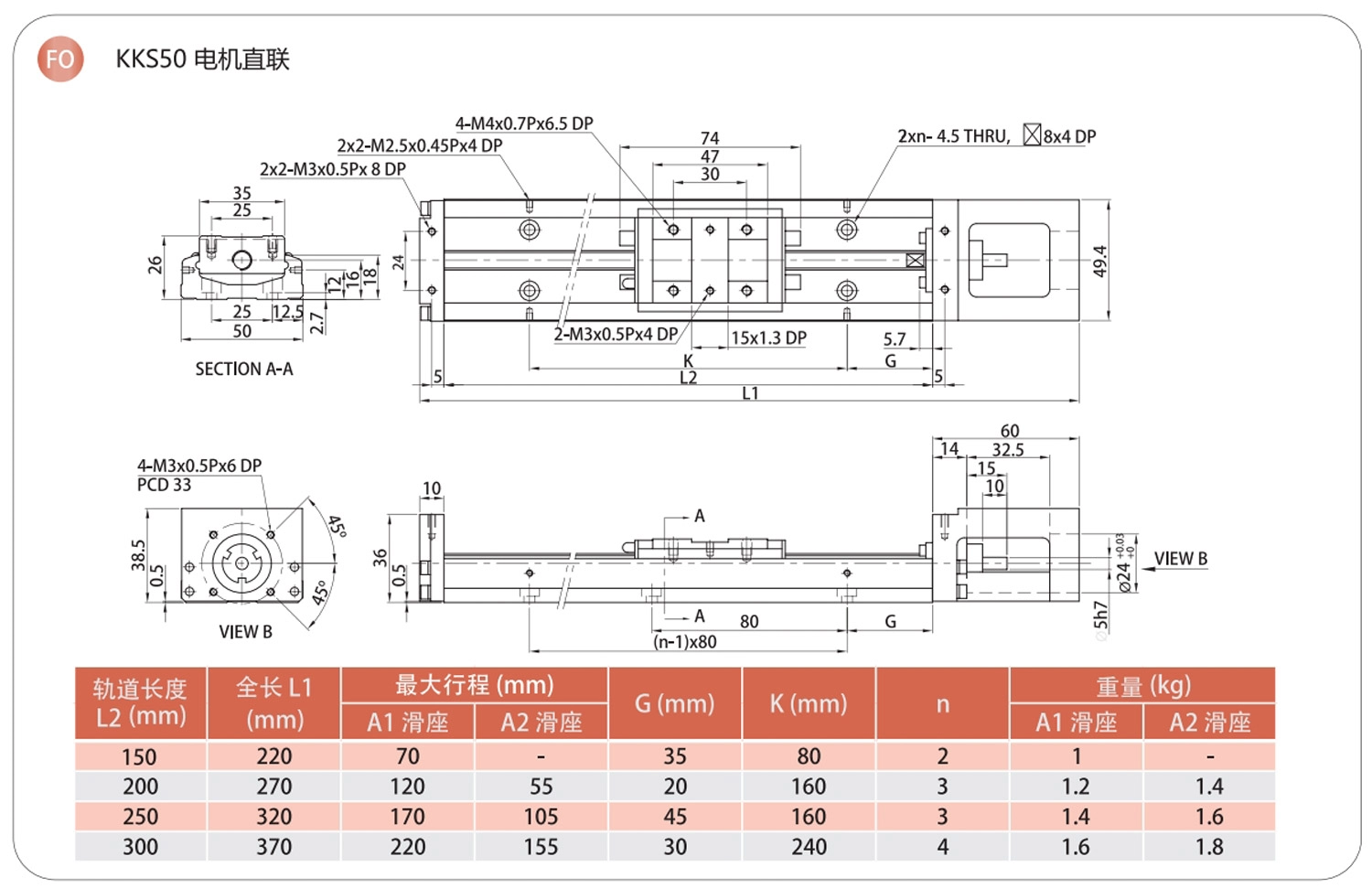

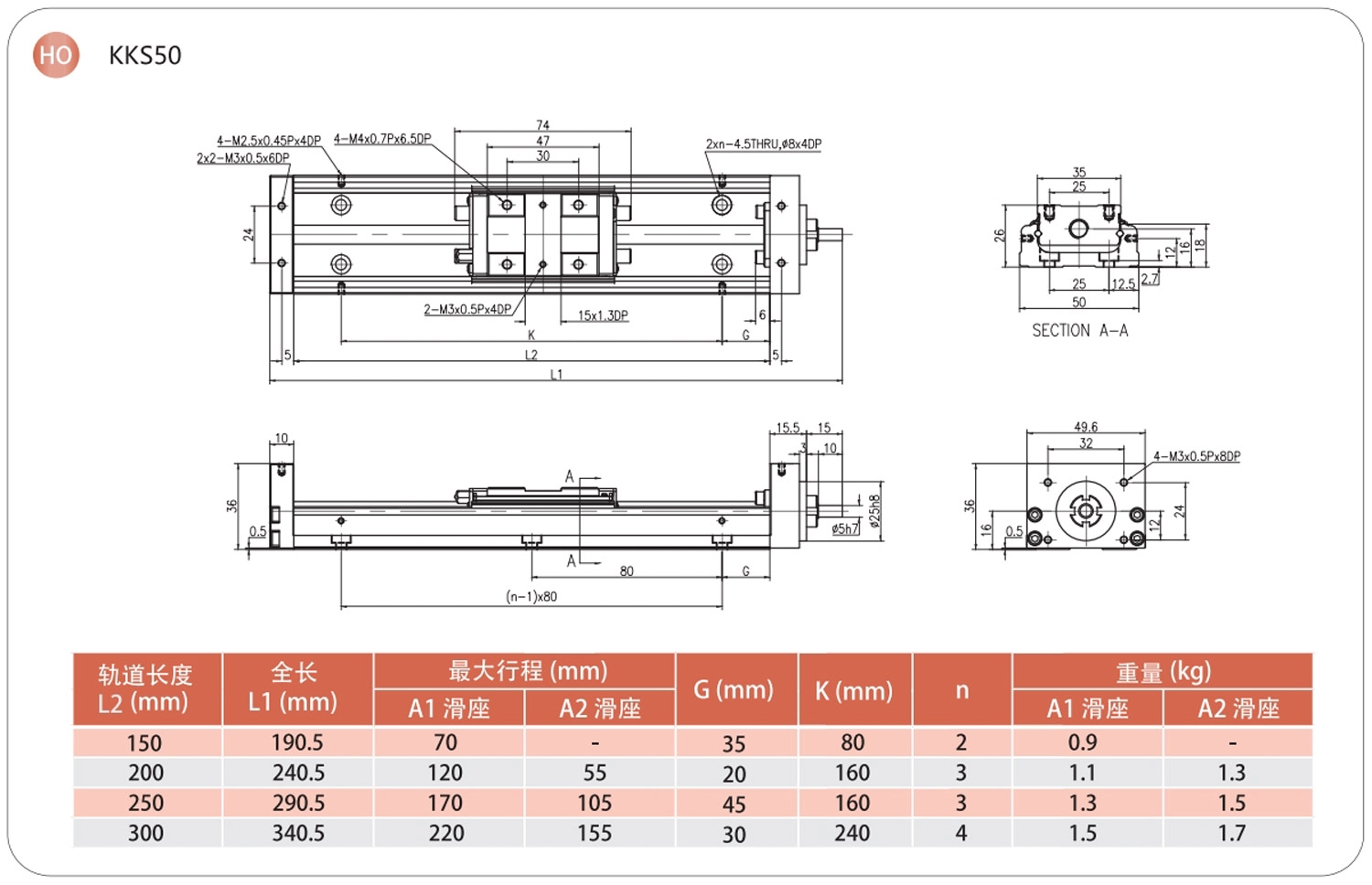

FO-BC/HO-BC
