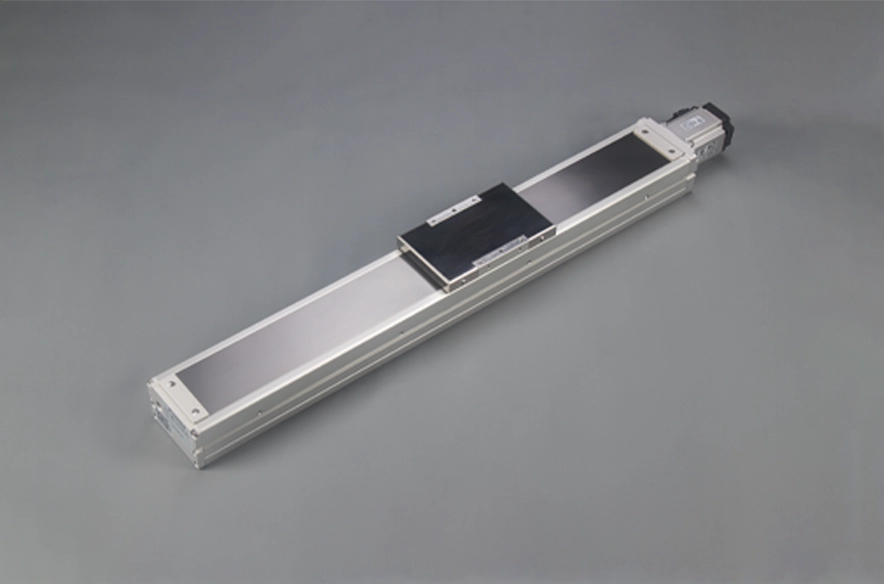

Léger et longue durée de vie

Répétabilité：±0,01 mm

Charge horizontale : 50 kg

Charge verticale : 12 kg

Vitesse maximale : 1600 mm/s

Pas de course : 100-1050 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Divers styles de sièges coulissants

Le corps et la glissière sont formés d'un seul tenant, ce qui améliore le problème de mauvaise rigidité et réduit la largeur, réduisant ainsi l'espace d'installation de l'équipement. La seule conception de buse de carburant brevetée dans l'industrie, qui utilise une seule buse de carburant sur la glissière pour injecter l'huile. Il peut simultanément injecter de l'huile et maintenir l'écrou et plusieurs jeux de curseurs, ce qui rend la maintenance plus pratique et vous fait gagner du temps. La direction d'installation du pistolet à carburant peut être sélectionnée en fonction des besoins du client.

Corps haute rigidité/couvercle supérieur haute rigidité

Corps à haute rigidité : explorez l'utilisation d'une structure d'extrusion d'aluminium intégrée et obtenez le meilleur rapport rigidité/poids en matière de conception structurelle grâce à l'analyse des éléments. Couvercle supérieur anti-enroulement : avec une conception spéciale anti-enroulement, le couvercle supérieur ne se tord pas ou ne se déforme pas facilement lors d'une utilisation sur de longues distances.

Marque du moteur

Peut être associé à des servomoteurs de différentes marques. Les positions d'installation du moteur multidirectionnel sont disponibles pour la sélection, ce qui rend la conception de la machine plus flexible

Marque du moteur

Plomb de marque à vis, aucun siège disponible pour la sélection

Les spécifications et marques de vis appropriées peuvent être sélectionnées en fonction de différentes précisions et vitesses.

Méthode de commande

RMD12-L5-100-M-M10B-C4-0001

Spécification

Spécification	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	20	32
	Vitesse maximale (mm/s)		250	500	1000	1600
	Charge utile maximale	Horizontale (kg)	50	30	18	5
		Verticale (kg)	12	8	3	-
	Poussée nominale (N)		341	170	85	53
	Pas de course (mm)		Pas de 100-1050 mm/50 mm
Parties	Puissance du servomoteur CA (W)		100W
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire à haute rigidité (mm)		L12XH7.5
	Accouplement (mm)		10X8
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition du capteur

La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

*Lorsque la course dépasse 750 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail. Veuillez vous référer à la P85 pour plus de détails.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb5	30 kg	882	65	78
	40 kg	606	43	51
	50 kg	437	29	35
Plomb10	15 kg	875	138	157
	25 kg	485	73	83
	30 kg	386	56	64
Plomb20	5 kg	1160	384	386
	10 kg	561	180	181
	18 kg	288	88	89
Plomb32	3 kg	822	444	385
	5 kg	492	255	224
	-	-	-	-

(Unité : mm)

Installation murale		UN	B	C
Plomb5	25 kg	100	84	1102
	35 kg	63	52	725
	50 kg	35	29	433
Plomb10	10 kg	250	221	1311
	20 kg	110	97	633
	30 kg	64	56	385
Plomb20	5 kg	317	316	955
	12 kg	147	144	455
	18 kg	89	88	288
Plomb32	2 kg	591	682	1256
	5 kg	224	255	488
	-	-	-	-

(Unité : mm)

Installation verticale		UN	C
Plomb5	5 kg	544	544
	8 kg	341	341
	12 kg	227	227
Plomb10	4 kg	606	606
	8 kg	303	303
	-	-	-
Plomb20	2 kg	961	961
	3 kg	639	639
	-	-	-

Moment de chargement statique

(Unité : Nm)

MON	150
Député	150
M	150

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Environnement standard	Vis à billes	RMD12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* La vitesse la plus élevée est basée sur le régime maximum du servomoteur (3 000). La vitesse la plus élevée est basée sur le régime maximum du moteur pas à pas (500).

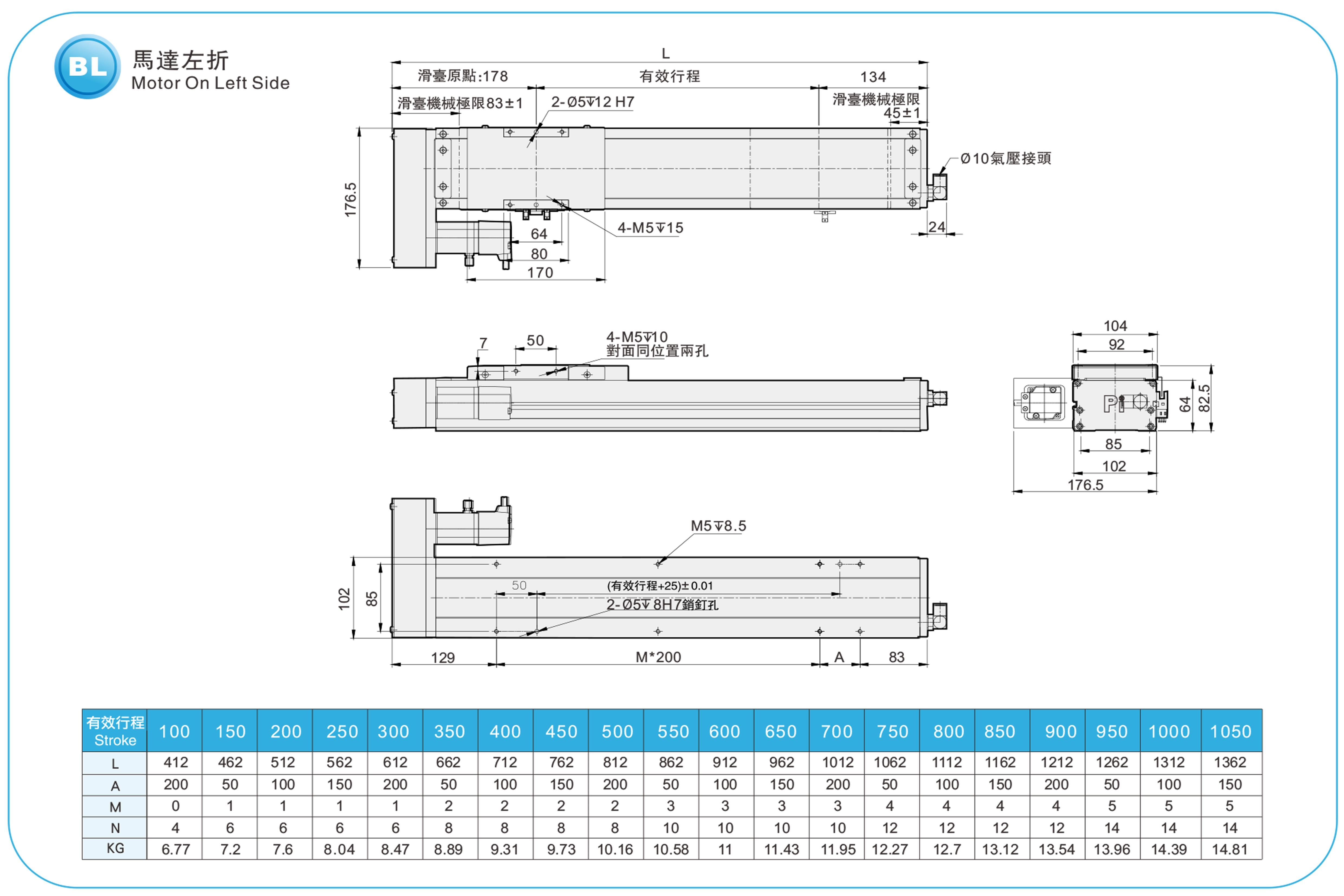

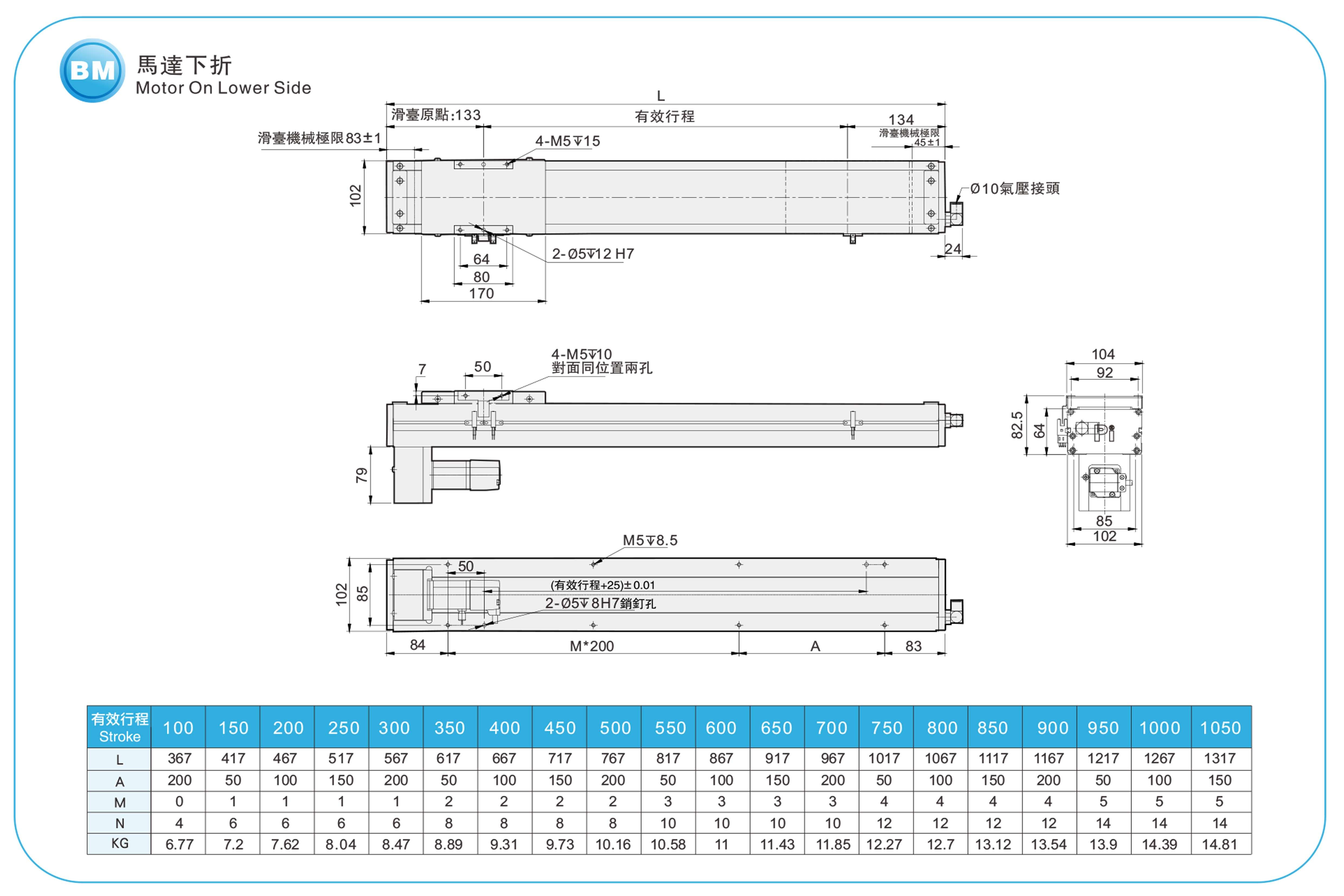

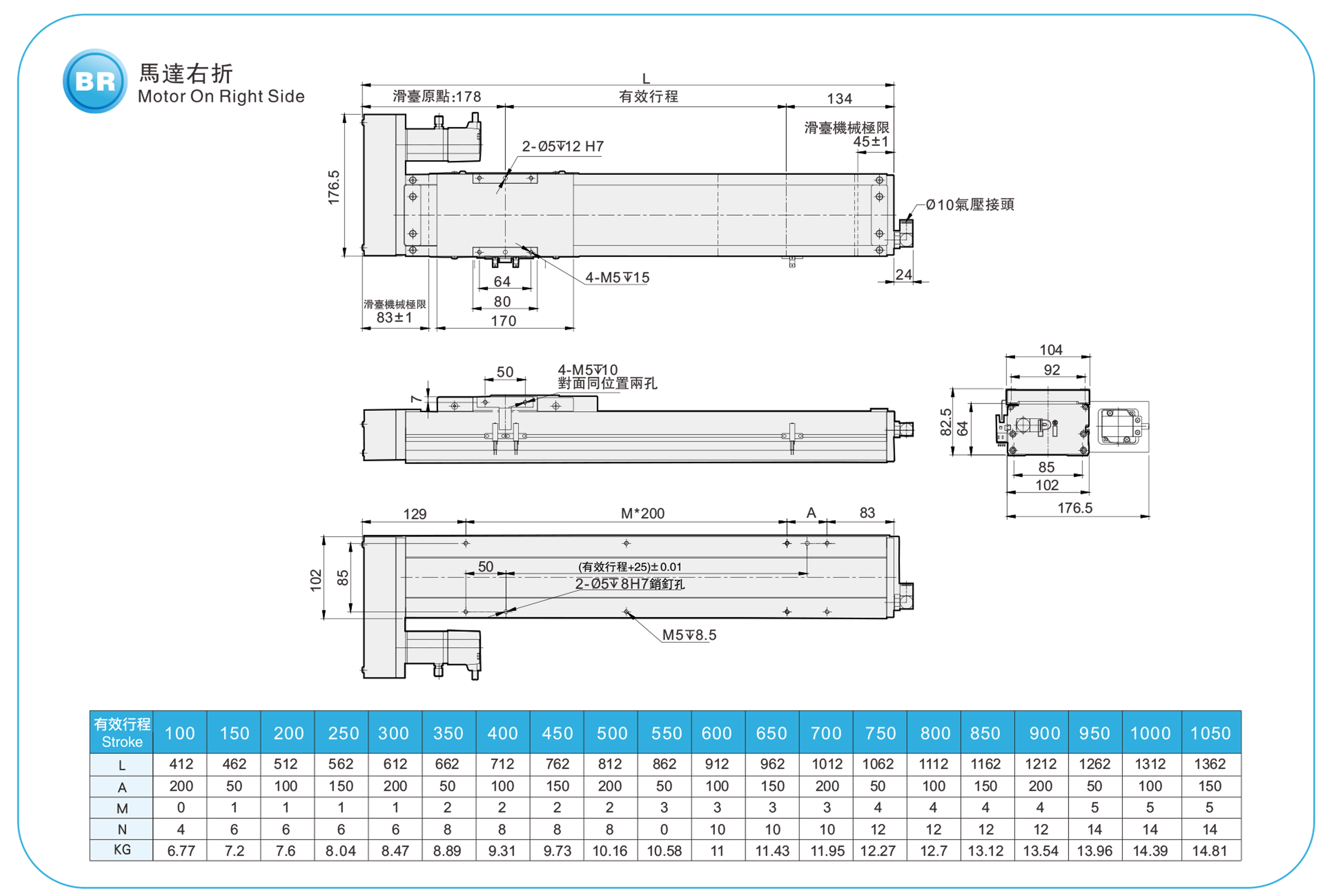

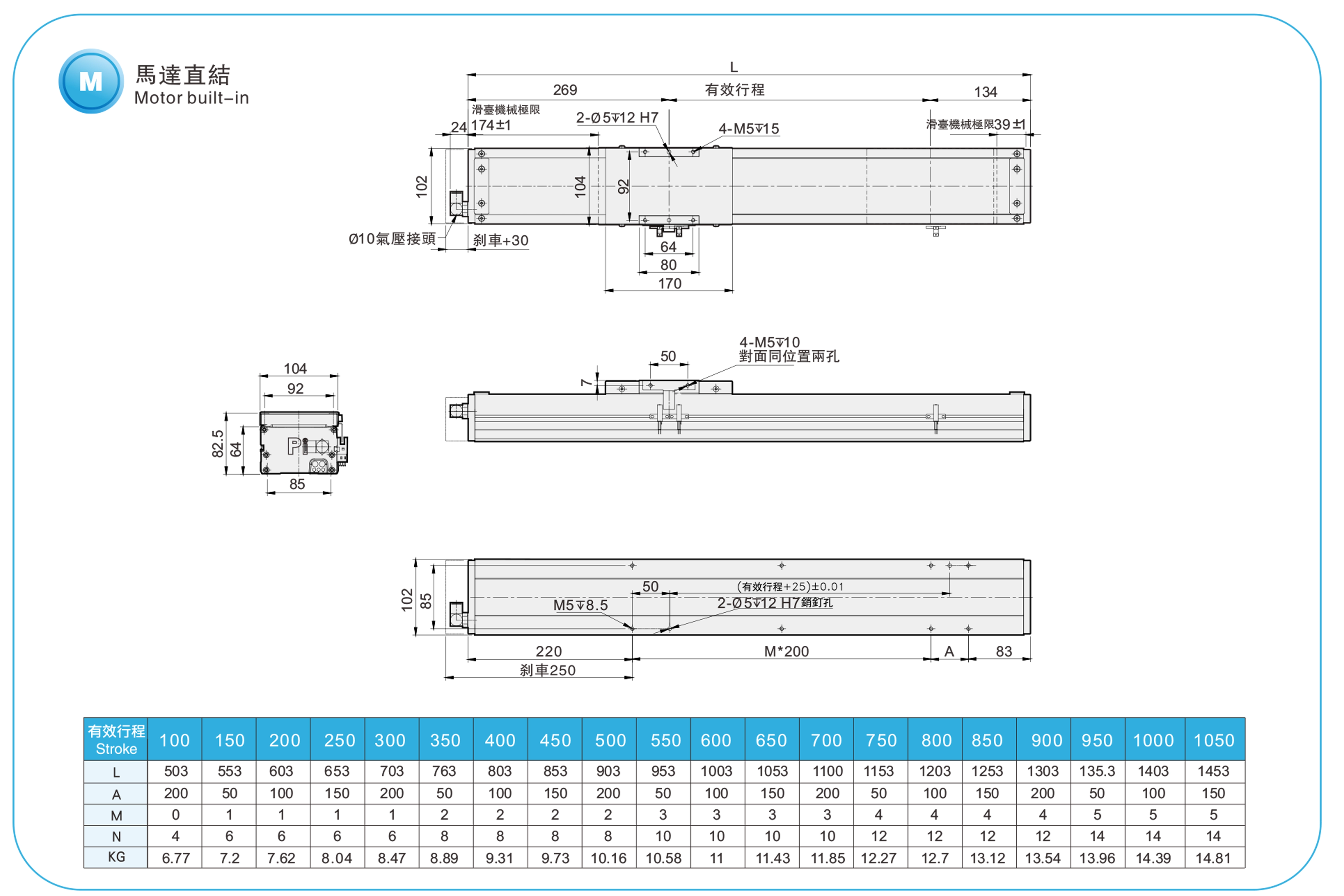

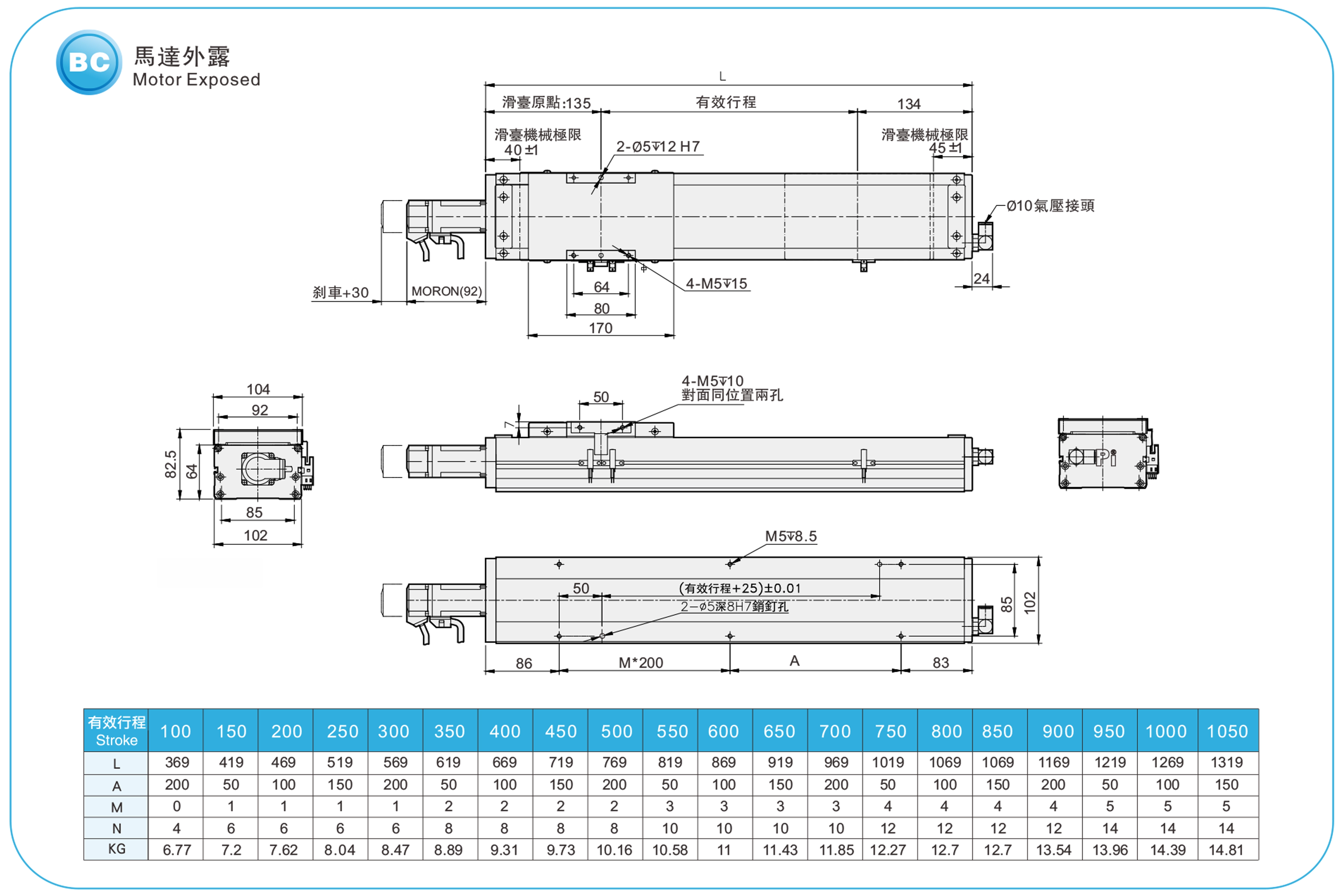

Moteur exposé / Mortor intégré
