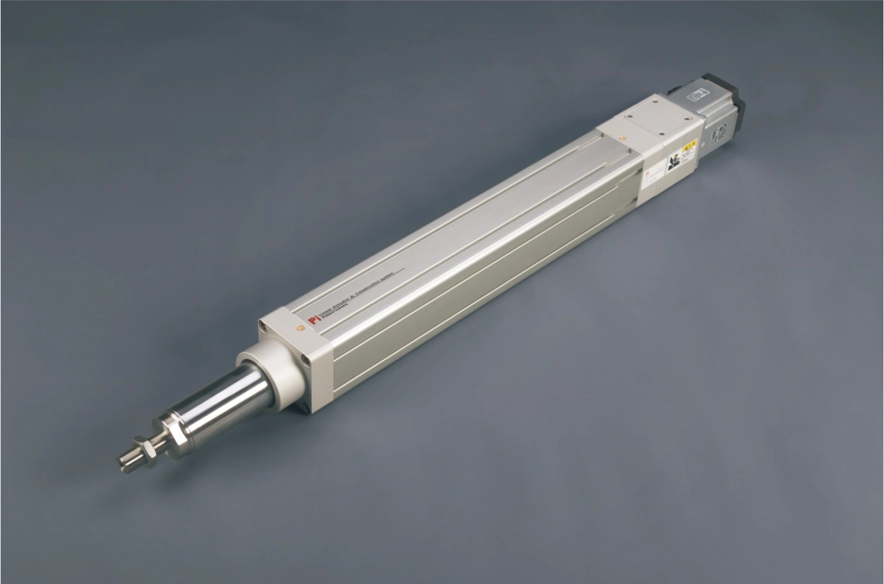

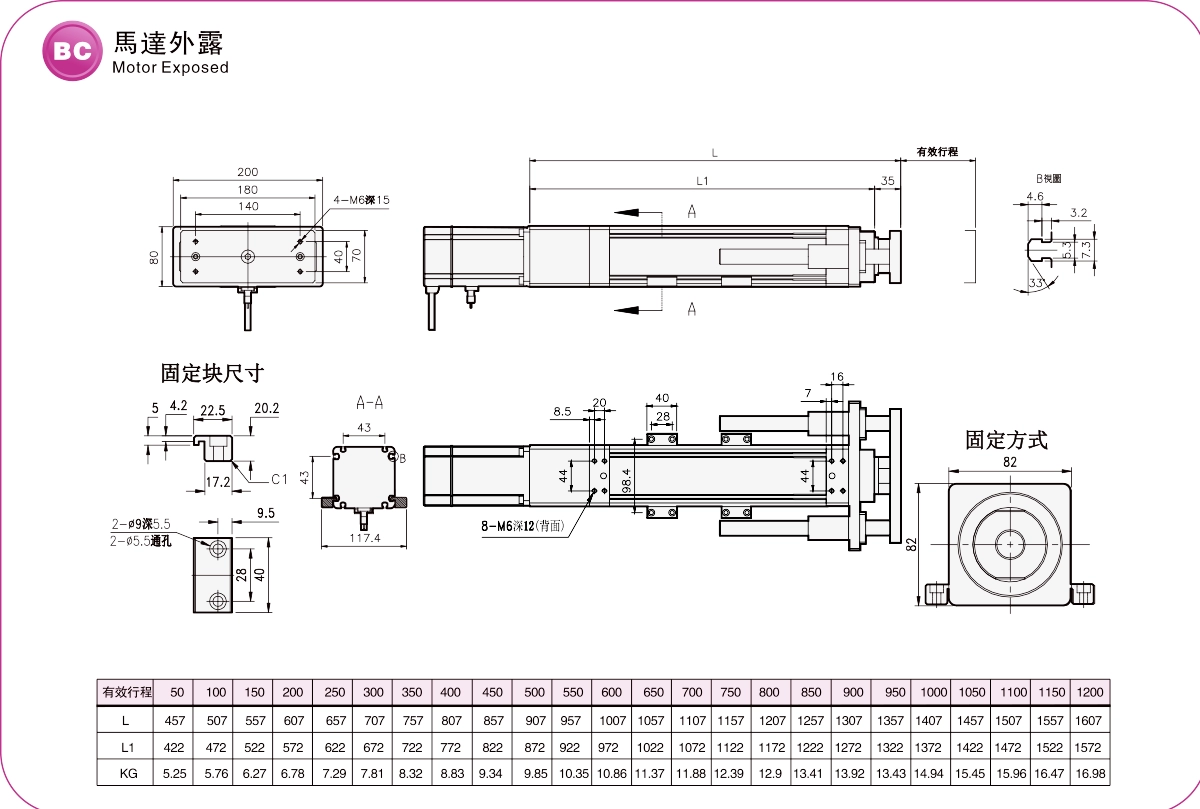

Localisation actuelle：Accueil > Produit > Cylindre électrique > Série EC > EC80T > Moteur exposé

Léger et longue durée de vie

Répétabilité : ±0,01 mm

Charge horizontale : 200 kg

Charge verticale : 65 kg

Vitesse maximale : 1250 mm/s

Plage de déplacement : 50-1200 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

tiges de guidage d'arbre de sortie supplémentaires

L'arbre de sortie est doté d'une tige de guidage externe pour réduire sa déformation.
Ses dimensions externes sont personnalisables selon les besoins du client.
L'unité principale est équipée d'une plaque de remplissage d'huile fixe, facilitant le démontage et la lubrification lors de la maintenance, pour un gain de temps et un confort d'utilisation appréciables.
Entièrement rainurée, l'unité principale peut être fixée sur ses quatre côtés afin de s'adapter à différentes orientations d'installation.

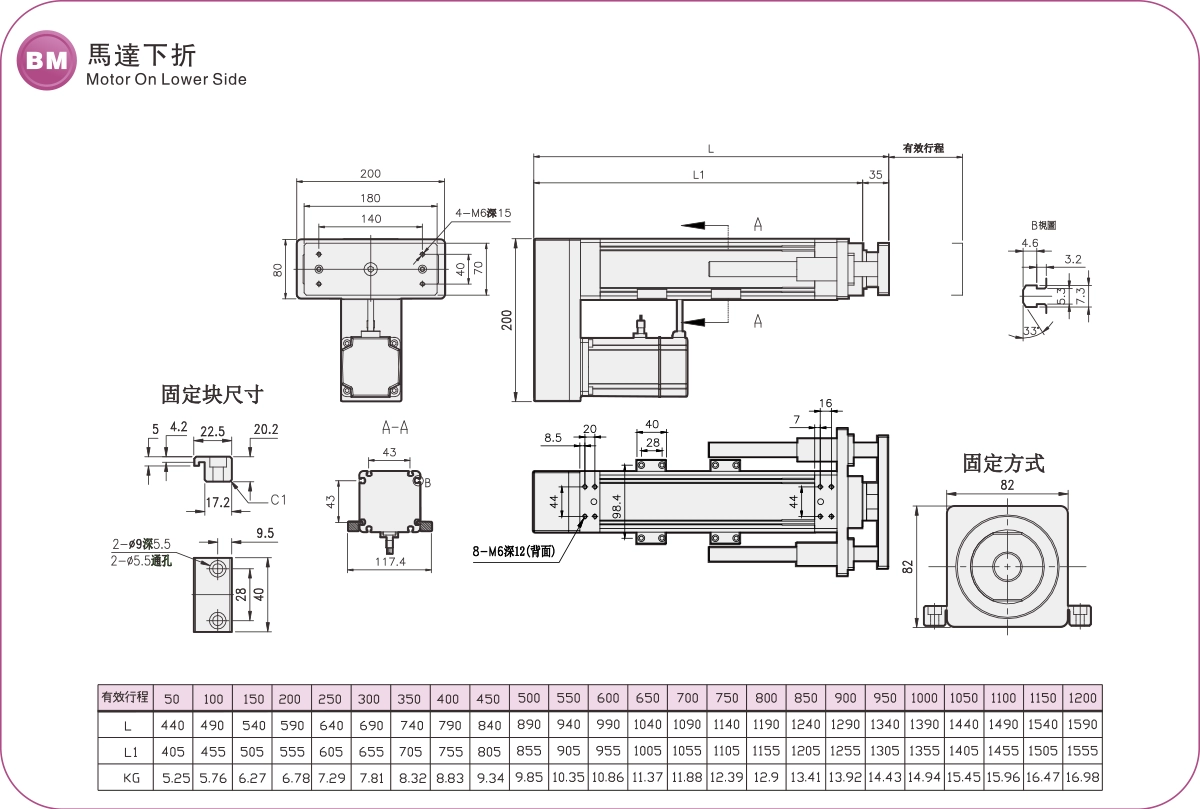

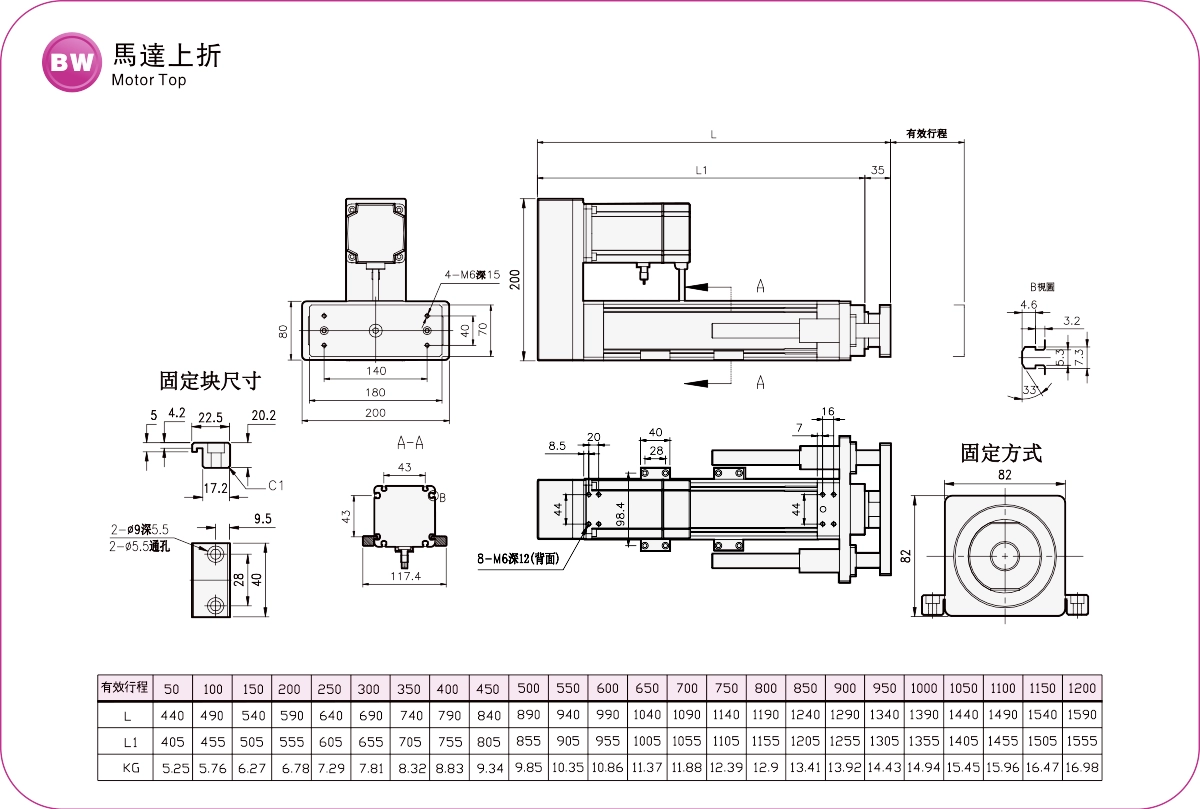

Diverses directions de moteur et spécifications

Le moteur peut être sélectionné en mode entraînement direct ou en mode entraînement inversé.

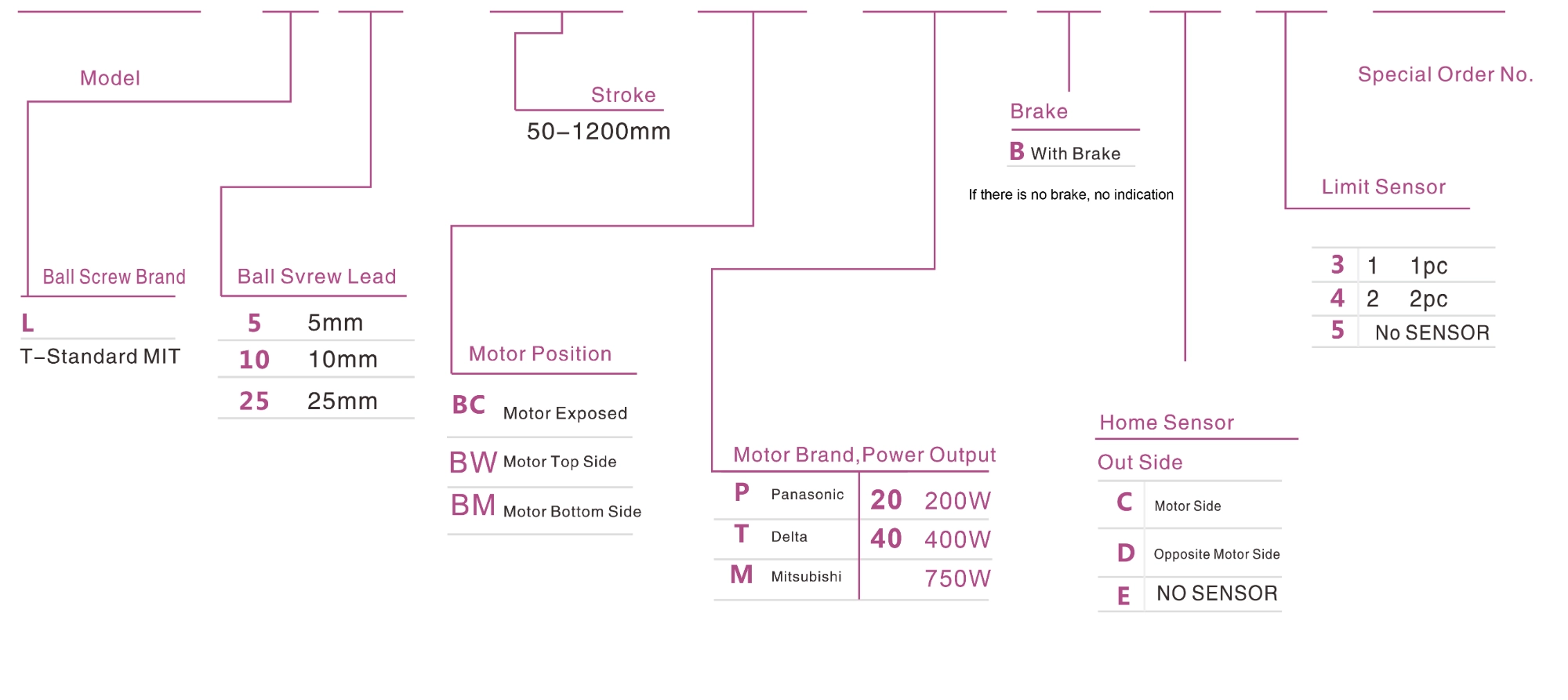

Méthode de commande

EC80T-L5 - 100 - BC -M75 B- C 4 -0001

Spécification

Spéc.	Répétabilité (mm)		±0,01
	Plomb (mm)		5	10	25
	Vitesse maximale (mm/s)		250	500	1250
	Charge utile maximale	Horizontal (kg)	200	180	138
		Vertical (kg)	65	55	25
	Poussée nominale (N)		2520	1260	504
	Pas de la course (mm)		Pas de 50 à 1200 mm / 50
	Puissance de sortie du servomoteur CA (W)		750 W
Parties	Vis à billes Ø(mm)		C7Ø25
	Accouplement (mm)		17X19
	Capteur domestique	Dehors	CS-6T

Disposition des capteurs

Précision anti-rotation de la tige

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (W)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (W)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	EC 50	100 W	52	±0,01	12	5	30	12	250
		EC 50	100 W	52	±0,01	12	10	15	5	500
		EC 50L	100 W	52	±0,01	12	5	50	15	250
		EC 50L	100 W	52	±0,01	12	10	30	8	500
		EC 50T	100 W	52	±0,01	12	5	50	15	250
		EC 50T	100 W	52	±0,01	12	10	30	8	500
		CE 65	400 W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400 W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400 W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		CE 80	700 W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700 W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
