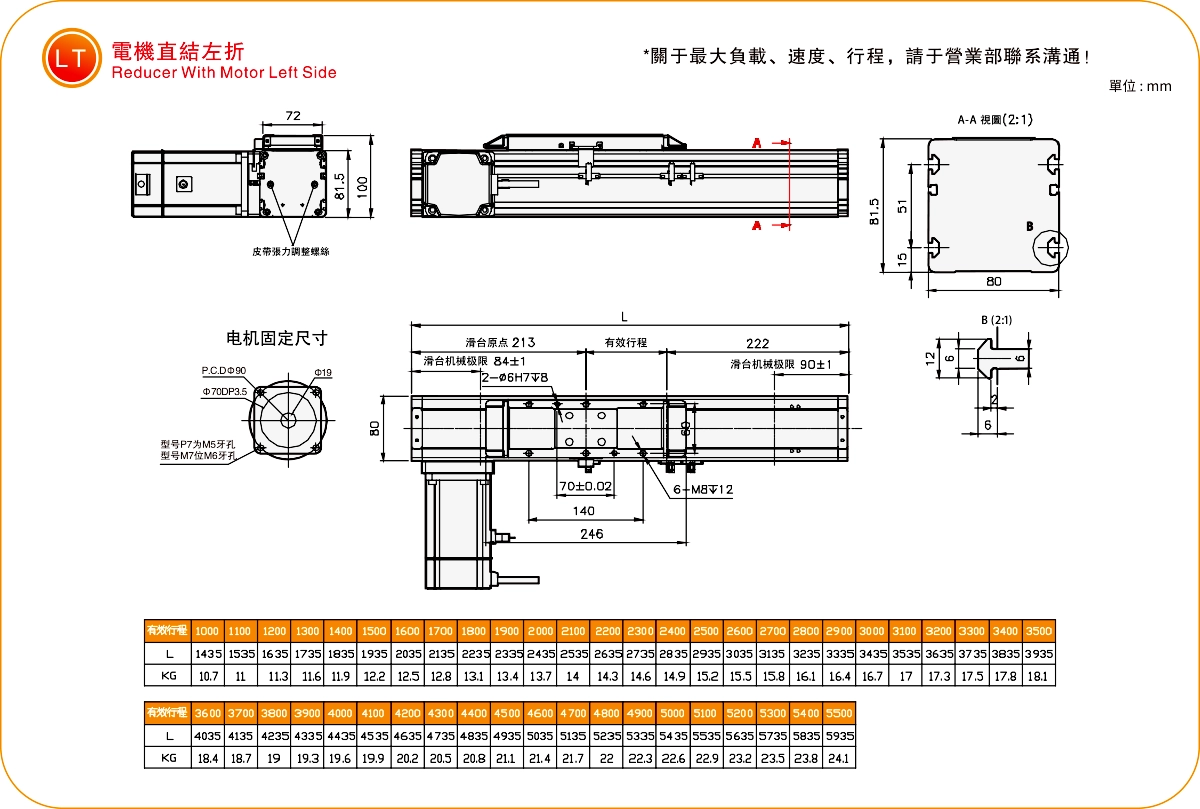

Localisation actuelle：Accueil > Produit > Actionneur de courroie standard > Série MKR > MKR80 > Moteur côté gauche
Répétabilité : ±0,1 mm
Charge horizontale : 100 kg
Passage : 200 mm
Vitesse maximale : 2000 mm/s
Pas de course : 100-5500 mm
Réglez l'accélération et la décélération du moteur à 0,2 seconde.
Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.
Délai de livraison : 7 à 10 jours
| Spéc. | Répétabilité (mm) | ±0,1 | ||||||
| Plomb (mm) | 200 | |||||||
| Rapport de réduction | 5:1 | 7:1 | 10:1 | |||||
| Vitesse maximale (mm/s) | 2000 | 1428 | 1000 | |||||
| Charge utile maximale | Horizontal (kg) | 40 | 60 | 100 | ||||
| Vertical (kg) | 14 | 21 | 24 | |||||
| Poussée nominale (N) | 196 | 362 | 274 | 506 | 392 | 724 | ||
| Pas de la course (mm) | Pas de 100 à 5 500 mm / 100 mm | |||||||
| Parties | Puissance du servomoteur CA (W) | 392/750 W | ||||||
| Largeur de la bille (mm) | 30 | |||||||
| Guide linéaire haute rigidité (mm) | W20XH16 | |||||||
| Capteur domestique | Dehors | EE-SX672(NPN) | ||||||
| Installation horizontale | UN | B | C | |
| 5 ∶ 1 | 20 kg | 900 | 280 | 40 |
| 30 kg | 550 | 160 | 22 | |
| 40 kg | 400 | 110 | 15 | |
| 7:1 | 40 kg | 750 | 160 | 22 |
| 50 kg | 575 | 115 | 16 | |
| 60 kg | 420 | 85 | 12 | |
| 10:1 | 60 kg | 900 | 140 | 20 |
| 80 kg | 700 | 105 | 15 | |
| 100 kg | 550 | 75 | 10 | |
| Installation murale | UN | B | C | |
| 5 ∶ 1 | 20 kg | 40 | 280 | 900 |
| 30 kg | 22 | 160 | 600 | |
| 40 kg | 15 | 110 | 400 | |
| 7:1 | 40 kg | 22 | 160 | 750 |
| 50 kg | 16 | 115 | 575 | |
| 60 kg | 12 | 85 | 450 | |
| 10:1 | 60 kg | 20 | 140 | 950 |
| 80 kg | 15 | 105 | 750 | |
| 100 kg | 10 | 75 | 600 | |
| Installation verticale | UN | C | |
| 5 ∶ 1 | 5 kg | 1250 | 1250 |
| 10 kg | 650 | 650 | |
| 14 kg | 450 | 450 | |
| 7:1 | 15 kg | 600 | 600 |
| 18 kg | 480 | 480 | |
| 21 kg | 400 | 400 | |
| 10:1 | 18 kg | 550 | 550 |
| 20 kg | 450 | 450 | |
| 24 kg | 350 | 350 | |
| MON | 867.7 |
| Député | 867.7 |
| M | 122,8 |
| Utiliser là | Mode de conduite | Spécifications du modèle | Mécanisme réducteur | Puissance du moteur (w) | Largeur (mm) | Répétabilité (mm) | Spécifications de la courroie | Charge utile maximale (kg) | vitesse maximale (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur de la courroie (mm) | Plomb (mm) | Horizontal | Verticale | ||||||||
| Standard | courroie de distribution | MKR40 | Oui | 100 W | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | Oui | 400 W | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | Oui | 750 W | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | Oui | 750 W/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | Oui | 400 W | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
