Localisation actuelle：Accueil > Produit > Actionneur à vis à billes standard > Série RMH > RMH22S > Moteur intégré

Léger et longue durée de vie

Répétabilité : ±0,01 mm

Charge horizontale : 130 kg

Charge verticale : 50 kg

Vitesse maximale : 1600 mm/s

Pas de course : 850-2400 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Différents styles de sièges coulissants

Le corps et le coulisseau sont monoblocs, ce qui améliore la rigidité et réduit la largeur, optimisant ainsi l'espace d'installation. Ce système de lubrification, unique sur le marché grâce à son injecteur unique intégré au coulisseau, permet d'injecter l'huile simultanément et d'entretenir l'écrou et plusieurs coulisseaux, simplifiant et accélérant la maintenance. Le sens d'installation de l'injecteur est configurable selon les besoins du client.

Corps haute rigidité / revêtement supérieur haute rigidité

Châssis haute rigidité : L’utilisation d’une structure intégrée en aluminium extrudé a permis d’obtenir, grâce à l’analyse par éléments finis, une conception structurelle offrant le meilleur rapport rigidité/poids. Couvercle supérieur anti-torsion : Grâce à une conception anti-torsion spécifique, le couvercle supérieur résiste à la torsion et à la déformation, même lors d’une utilisation prolongée.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Vis de marque plomb, aucun siège disponible pour la sélection

Les spécifications et les marques de vis appropriées peuvent être sélectionnées en fonction de la précision et de la vitesse requises.

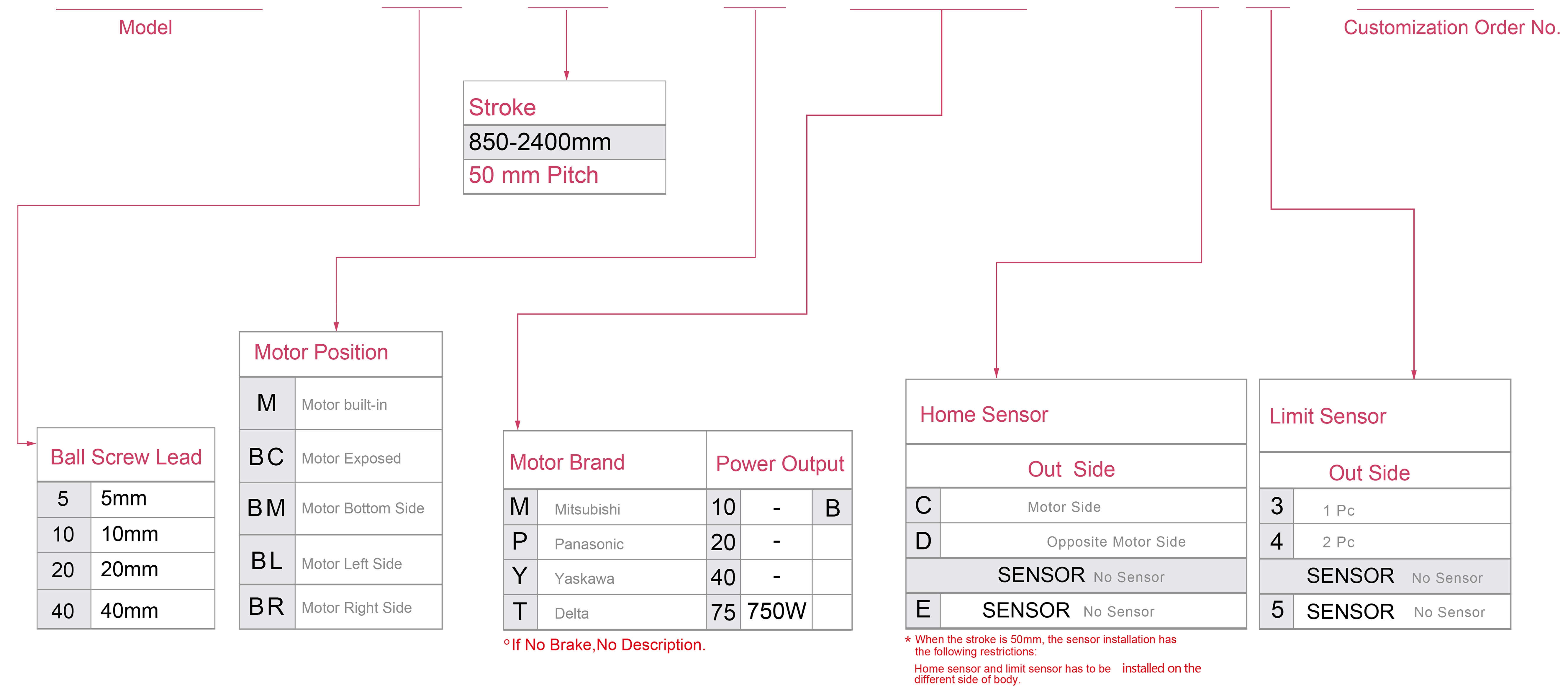

Méthode de commande

RMH22S - L5-850- M -M75B - C4 -0001

Spécification

Spéc.	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	20	40
	Vitesse maximale (mm/s)		250	400	800	1600
	Charge utile maximale	Horizontal (kg)	130	130	85	43
		Vertical (kg)	50	40	25	12
	Poussée nominale (N)		2563	1281	640	320
	Pas de la course (mm)		Pas de 850 à 2400 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		750 W
	Vis à billes Ø (mm)		C7Ø20
	Guide linéaire haute rigidité (mm)		W20XH15
	Accouplement (mm)		19X12
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition des capteurs

La valeur d'accélération et de décélération est fixée à 0,2 seconde.

Lorsque la course dépasse 750 mm, un faux-rond de la vis à billes se produit. Dans ce cas, nous recommandons de réduire la vitesse de rotation. Veuillez consulter la page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	80 kg	3311	411	403
	100 kg	2534	320	308
	130 kg	2113	228	221
Lead10	70 kg	2700	430	394
	90 kg	2022	320	294
	130 kg	1311	198	184
Lead20	40 kg	2044	662	558
	60 kg	1316	417	352
	85 kg	886	272	231
Lead40	20 kg	1180	766	533
	25 kg	927	599	418
	43 kg	510	318	224

(Unité : mm)

Installation murale		UN	B	C
Lead5	85 kg	370	388	3066
	105 kg	288	299	2389
	130 kg	221	228	2113
Lead10	75 kg	368	398	2515
	95 kg	277	300	1926
	130 kg	184	198	1328
Lead20	45 kg	490	582	1805
	65 kg	321	381	1204
	85 kg	231	272	886
Lead40	25 kg	418	601	930
	35 kg	286	408	644
	43 kg	224	318	510

(Unité : mm)

Installation verticale		UN	C
Lead5	30 kg	1301	1301
	40 kg	977	977
	50 kg	781	781
Lead10	20 kg	1735	1735
	30 kg	1156	1156
	40 kg	867	867
Lead20	15 kg	1835	1835
	20 kg	1376	1376
	25 kg	1101	1101
Lead40	7 kg	1943	1943
	12 kg	1133	1133
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	1254
Député	1254
M	1254

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH12	100 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Série à course extra longue

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH17S	400 W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

La vitesse maximale est calculée en fonction du régime maximal du servomoteur (3 000 tr/min). La vitesse maximale est calculée en fonction du régime maximal du moteur pas à pas (500 tr/min).

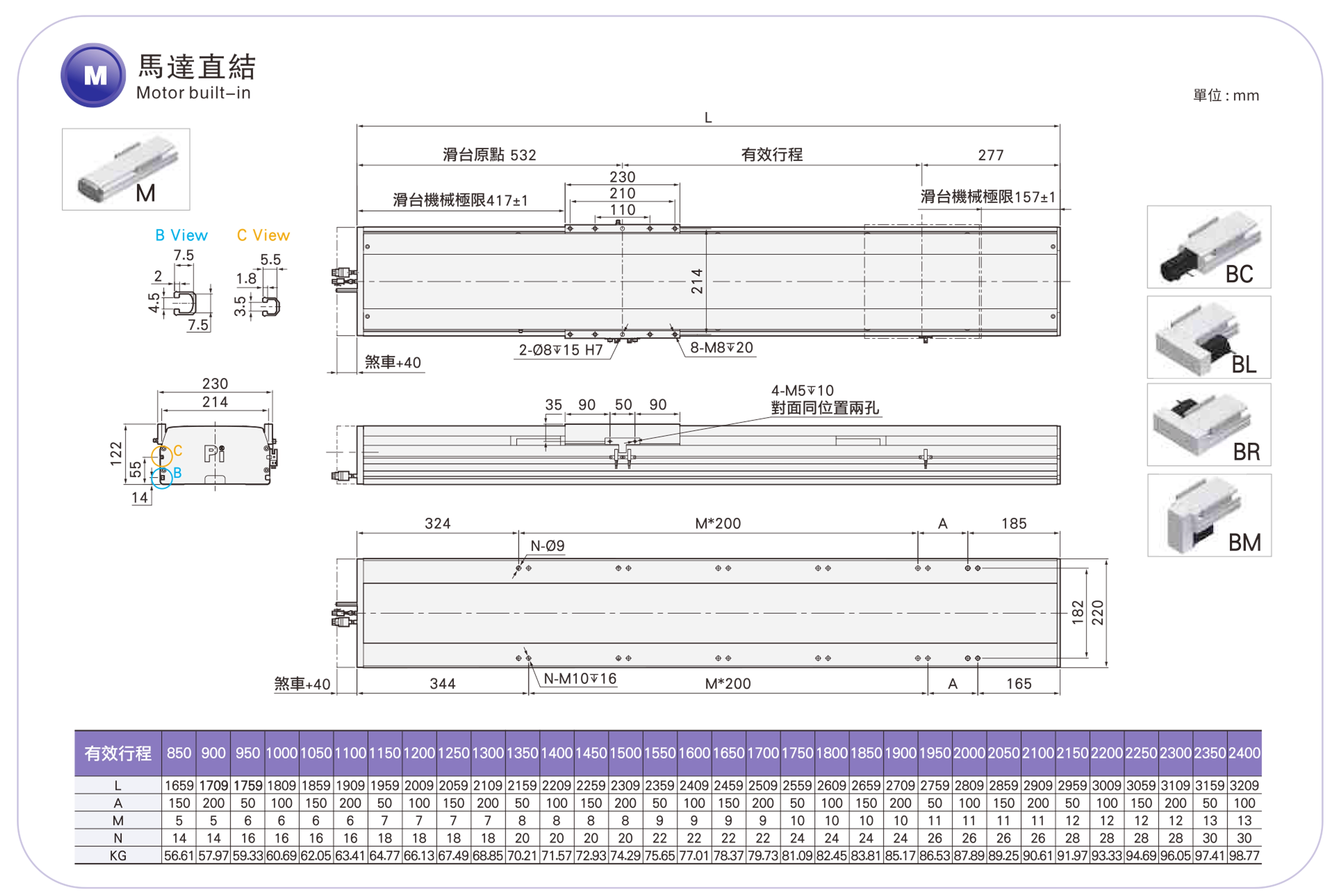

Mortier intégré
