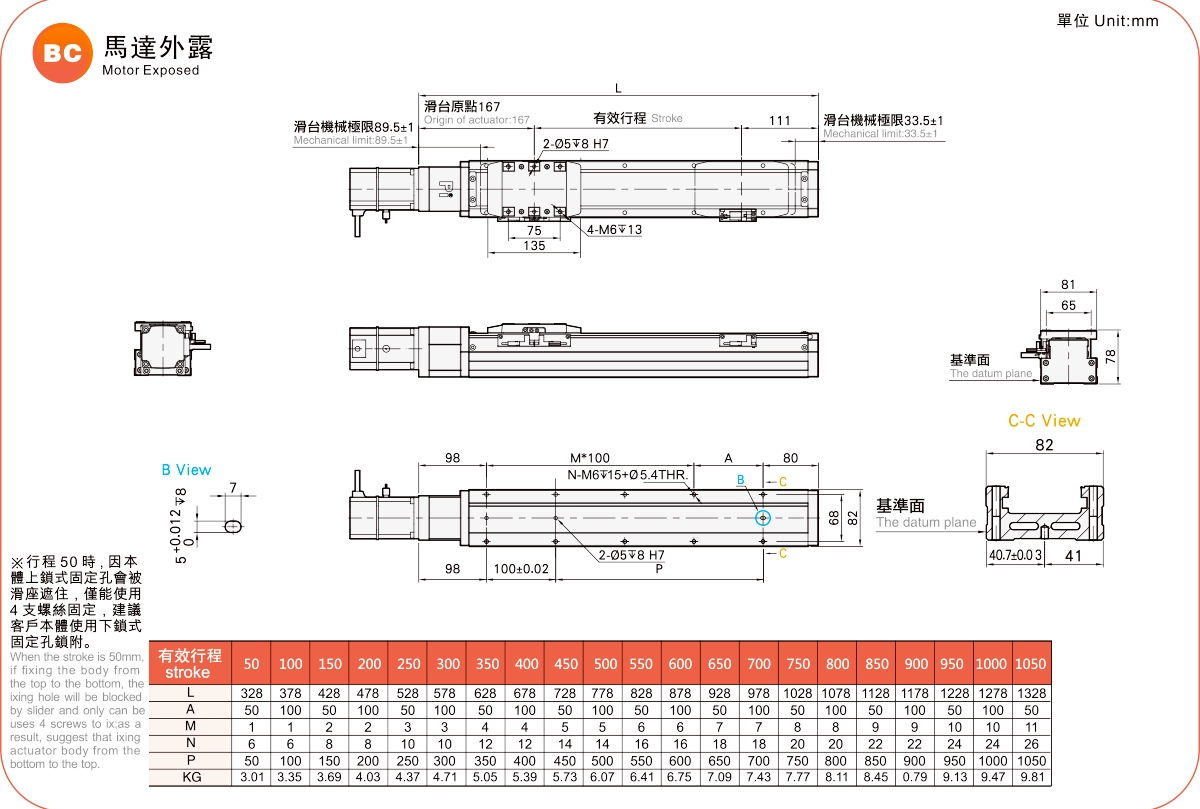

Emplacement actuel：Accueil > Produit > Actionneur à vis à billes standard > Série GRH > GRH8 > Moteur exposé

Léger et longue durée de vie

Largeur du corps : 82 mm

Répétabilité：±0,01 mm

Charge horizontale : 50 kg

Charge verticale : 15 kg

Vitesse maximale : 1000 mm/s

Plage de déplacement : 50-1 050 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide d'assise coulissante

Le corps et la glissière sont formés d'un seul tenant, ce qui améliore le problème de mauvaise rigidité et réduit la largeur, réduisant ainsi l'espace d'installation de l'équipement.

Entretien facile

Les deux côtés de toute la série sont équipés de buses d'injection d'huile externes qui peuvent être directement remplies d'huile sans avoir besoin de couvercle. La conception spéciale des attaches de ceinture en acier peut réduire les poils et peut être utilisée dans des environnements de salle blanche.

Assemblage, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Ajoutez un support de surface de référence d'installation sur le côté du corps. Il y a un trou de goupille de positionnement au bas du corps.

La force augmente et la douceur s'améliore

Grâce à l'utilisation d'une structure de carrosserie en aluminium, la résistance de la carrosserie est considérablement augmentée. Par rapport au RMH5S/6S, le rail en acier est intégré dans le corps en aluminium puis rectifié, améliorant ainsi la précision de la hauteur de marche et de la rectitude en dessous de ± 0,02 mm (par rapport au RMH10/12).

Méthode de commande

GRH8-L10-100-BC-M20B-C4-0001

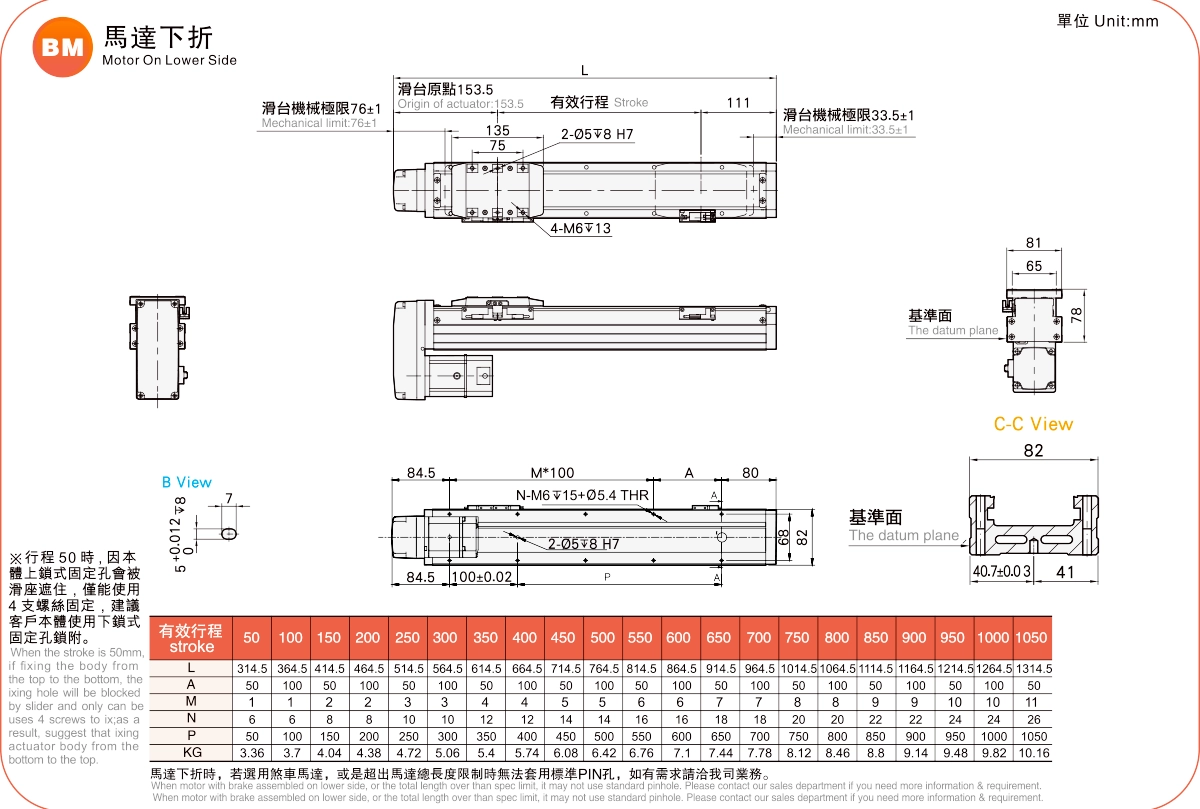

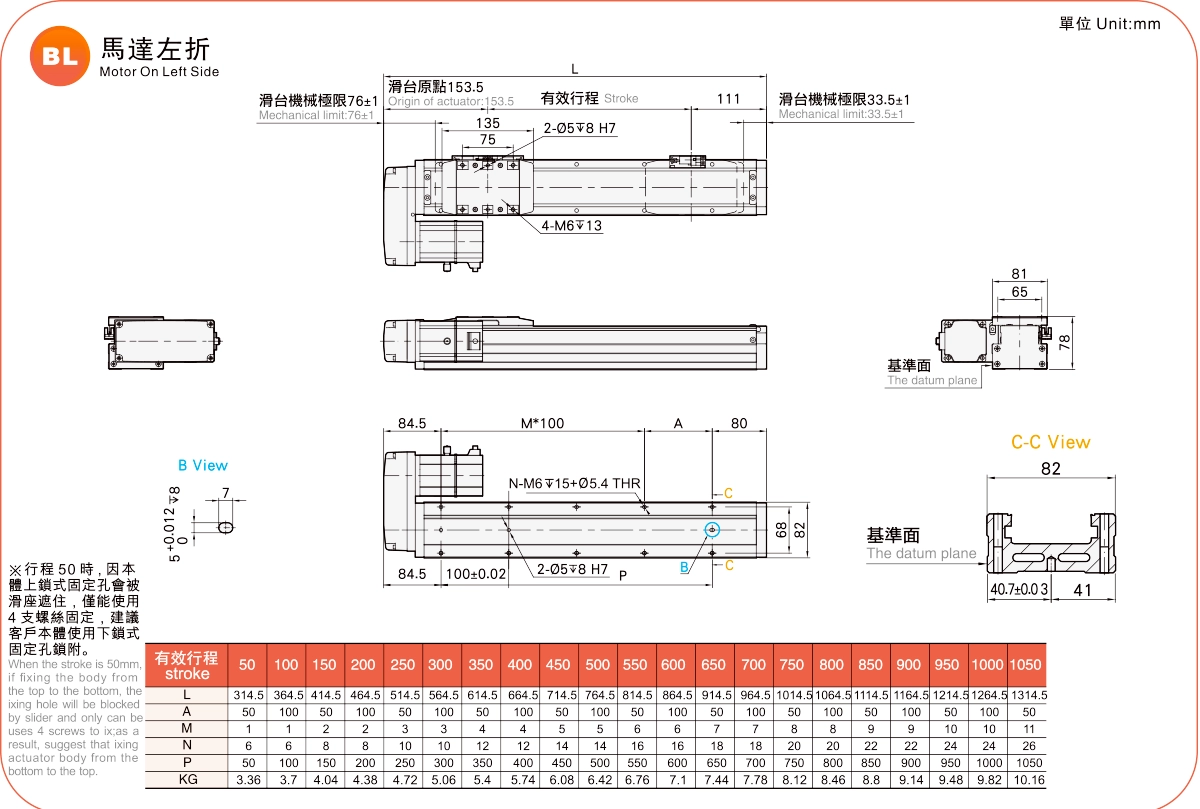

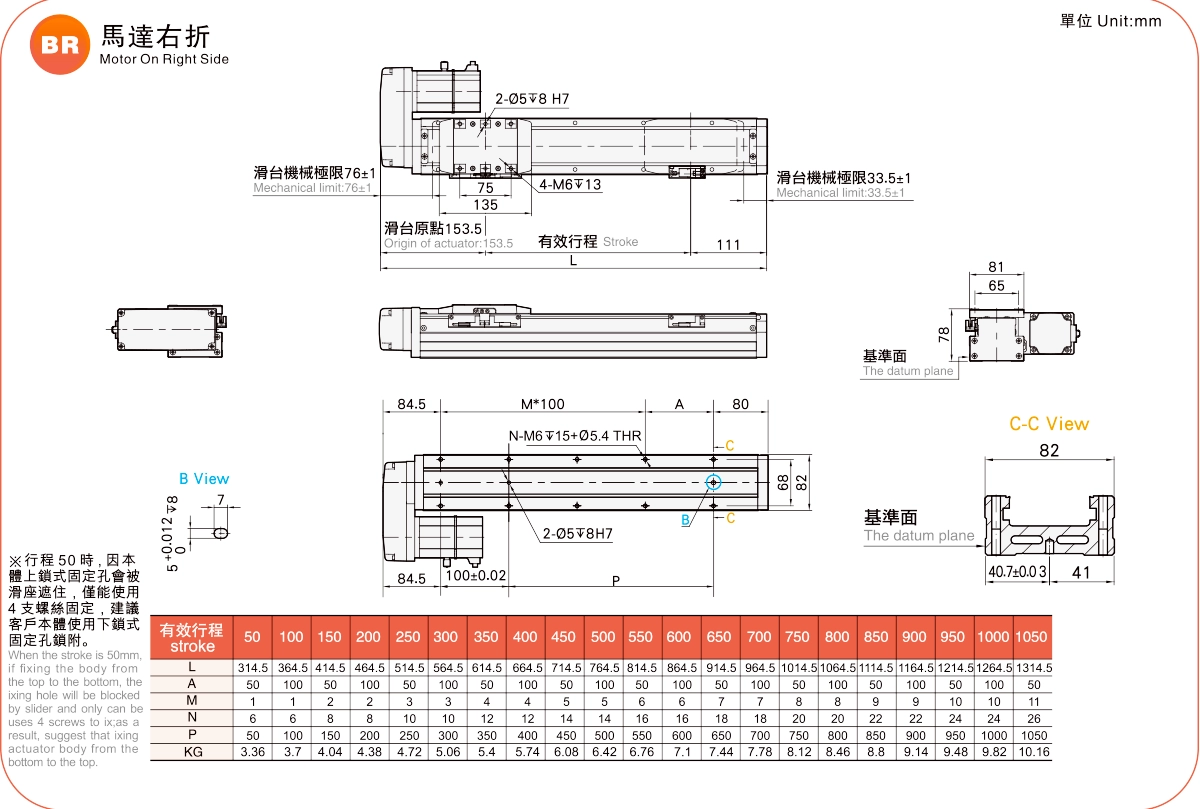

Spécification

Spécification	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	20
	Vitesse maximale (mm/s) ※1		250	500	1000
	Charge utile maximale	Horizontale (kg)	50	30	18
		Verticale (kg)	15	8	3
	Poussée nominale (N)		683/1388	341/694	174/347
	Pas de course (mm) ※2		50-1050 mm/50 pas
Parties	Puissance du servomoteur CA (W)		200/400
	Ø vis à billes (mm)		C7Ø16
	Guide linéaire à haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		10X14/11
	Capteur domestique	Intégré	EE-SX674(NPN)

Disposition du capteur

※1 La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail. Veuillez vous référer à la P85 pour plus de détails.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb5	20 kg	1560	153	237
	35 kg	890	81	126
	50 kg	550	53	82
Plomb10	10 kg	1730	286	412
	20 kg	839	136	196
	30 kg	541	86	124
Plomb20	6 kg	1213	403	493
	9kg	800	264	323
	18 kg	592	194	238

(Unité : mm)

Installation murale		UN	B	C
Plomb5	20 kg	214	153	1435
	35 kg	113	81	845
	50 kg	74	53	506
Plomb10	10 kg	370	286	1400
	20 kg	176	136	800
	30 kg	112	86	495
Plomb20	6 kg	444	403	760
	9kg	292	264	277
	18 kg	214	194	544

(Unité : mm)

Installation verticale		UN	C
Plomb5	10 kg	331	331
	15 kg	220	220
	-	-	-
Plomb10	5 kg	589	589
	8 kg	368	368
	-	-	-
Plomb20	3 kg	935	935
	-	-	-
	-	-	-

Moment de chargement statique

(Unité : Nm)

MON	318
Député	318
M	626

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRH4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La vitesse la plus élevée est basée sur le régime maximal du servomoteur (3 000).

Actionneur à vis à billes à course longue

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRH5M	100W	54	±0,01	12	2	30	10	100
		GRH8M	200/400W	82	±0,01	16	5	50	15	250
		GRH12M	400W	120	±0,01	16	5	110	33	1600
