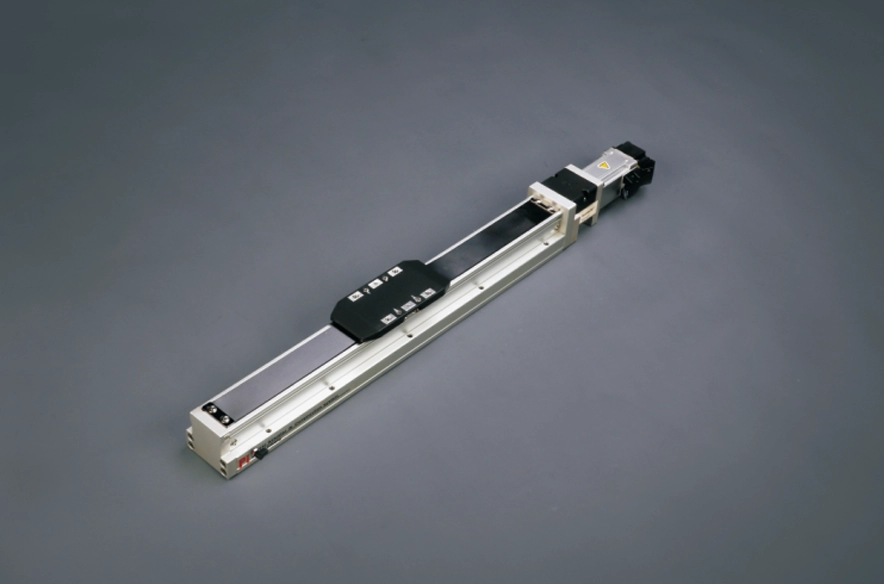

Léger et longue durée de vie

Largeur du corps : 54 mm

Répétabilité：±0,01 mm

Charge horizontale : 30 kg

Charge verticale : 10 kg

Vitesse maximale : 1000 mm/s

Plage de déplacement : 50-800 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide d'assise coulissante

Le corps et la glissière sont formés d'un seul tenant, ce qui améliore le problème de mauvaise rigidité et réduit la largeur, réduisant ainsi l'espace d'installation de l'équipement.

Entretien facile

Les deux côtés de toute la série sont équipés de buses d'injection d'huile externes qui peuvent être directement remplies d'huile sans avoir besoin de couvercle. La conception spéciale des attaches de ceinture en acier peut réduire les poils et peut être utilisée dans des environnements de salle blanche.

Assemblage, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Ajoutez un support de surface de référence d'installation sur le côté du corps. Il y a un trou de goupille de positionnement au bas du corps.

La force augmente et la douceur s'améliore

Grâce à l'utilisation d'une structure de carrosserie en aluminium, la résistance de la carrosserie est considérablement augmentée. Par rapport au RMH5S/6S, le rail en acier est intégré dans le corps en aluminium puis rectifié, améliorant ainsi la précision de la hauteur de marche et de la rectitude en dessous de ± 0,02 mm (par rapport au RMH10/12).

Méthode de commande

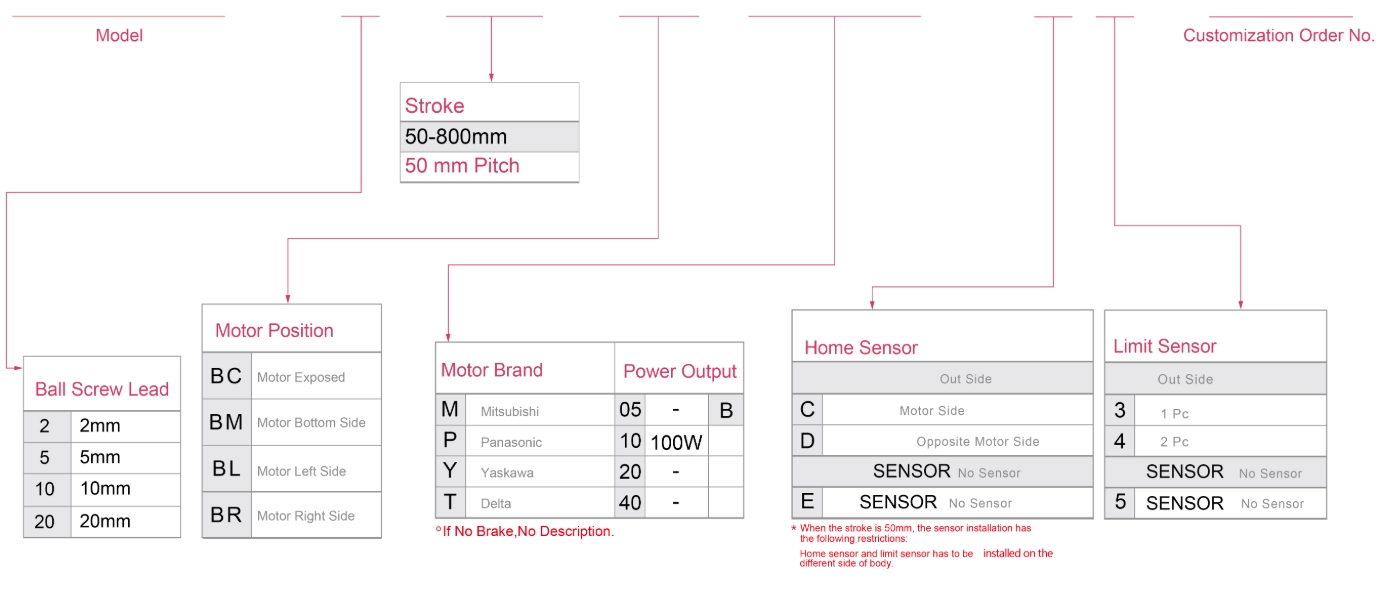

GRC5-L5-100-BC-M10B-C4-0001

Spécification

Spécification	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		2	5	10	20
	Vitesse maximale (mm/s)		100	250	500	1000
	Charge utile maximale	Horizontale (kg)	30	30	15	10
		Verticale (kg)	10	10	5	2.5
	Poussée nominale (N)		854	341	170	85
	Pas de course (mm)		Pas de 50-800 mm/50 mm
Parties	Puissance du servomoteur CA (W)		100
	Vis à billes Ø (mm)		C7Ø12
	Accouplement (mm)		7X8
	Capteur domestique	Dehors	EE-SX674(NPN)

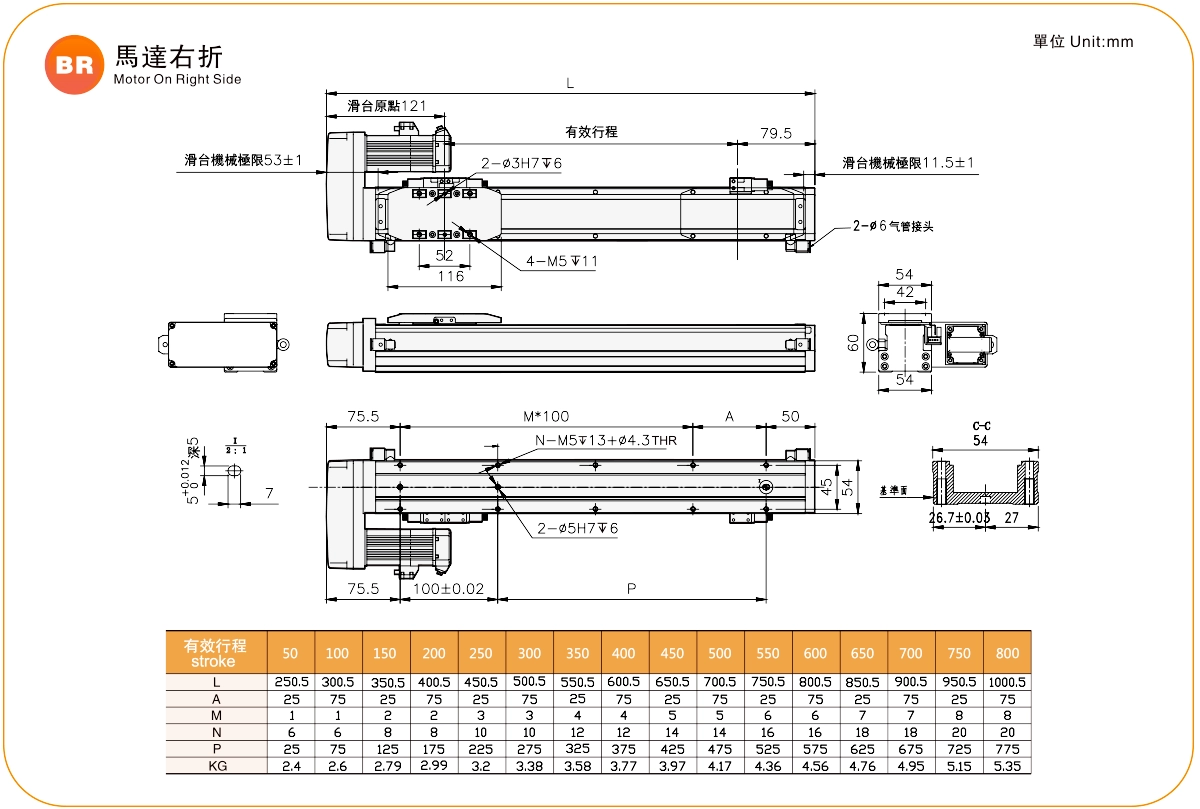

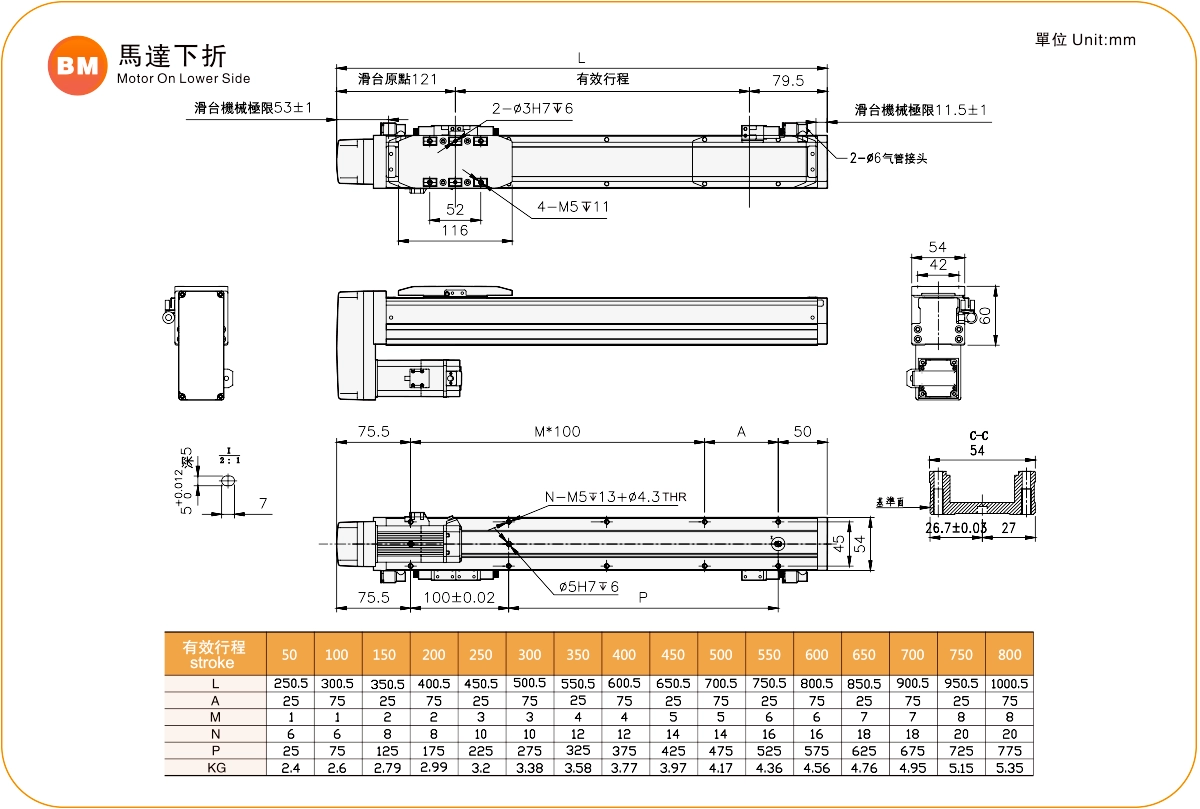

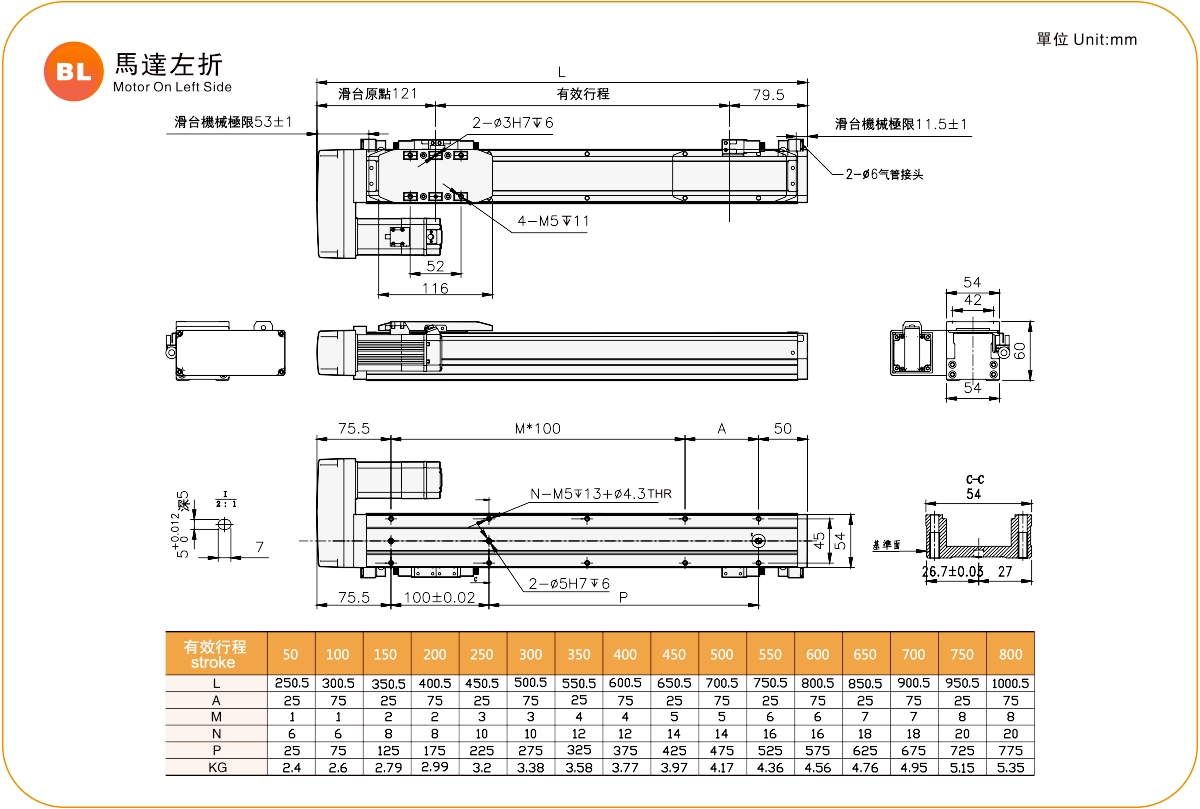

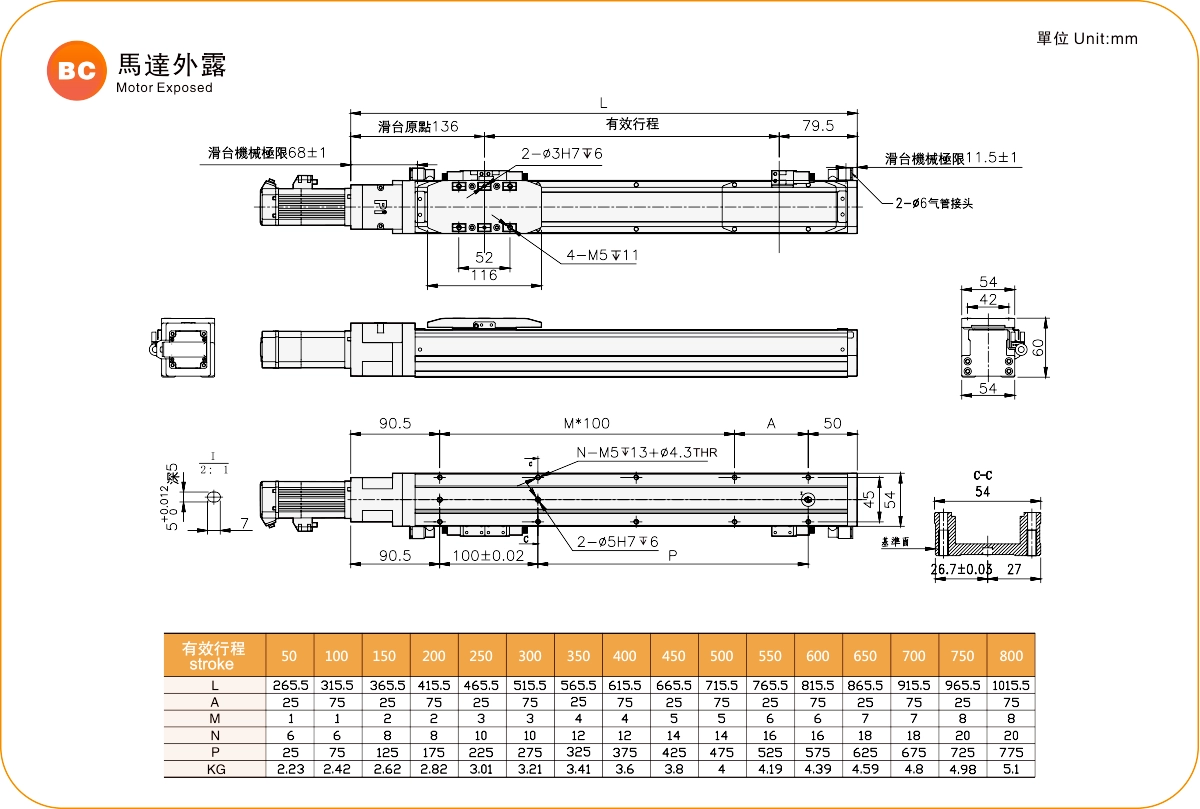

Disposition du capteur

La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

*Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb2	10 kg	900	100	135
	20 kg	700	45	60
	30 kg	550	25	35
Plomb5	10 kg	655	75	100
	20 kg	440	32	45
	30 kg	270	19	25
Plomb10	5 kg	600	145	185
	10 kg	370	70	85
	15 kg	250	42	52
Plomb20	5 kg	320	120	130
	8 kg	220	70	00
	10 kg	175	55	60

(Unité : mm)

Installation murale		UN	B	C
Plomb2	10 kg	135	100	900
	20 kg	60	45	700
	30 kg	37	27	550
Plomb5	10 kg	100	75	650
	20 kg	45	32	420
	30 kg	25	19	260
Plomb10	5 kg	180	145	600
	10 kg	85	68	370
	15 kg	52	42	250
Plomb20	5 kg	130	120	320
	8 kg	75	70	220
	10 kg	60	55	170

(Unité : mm)

Installation verticale		UN	C
Plomb2	6 kg	180	180
	8 kg	135	135
	10 kg	110	110
Plomb5	6 kg	145	145
	8 kg	110	110
	10 kg	90	90
Plomb10	1kg	800	800
	3 kg	260	260
	5 kg	155	155
Plomb2	1kg	600	600
	2 kg	300	300
	2,5 kg	250	250

Moment de chargement statique

(Unité : Nm)

MON	103
Député	103
M	144

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRC5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
