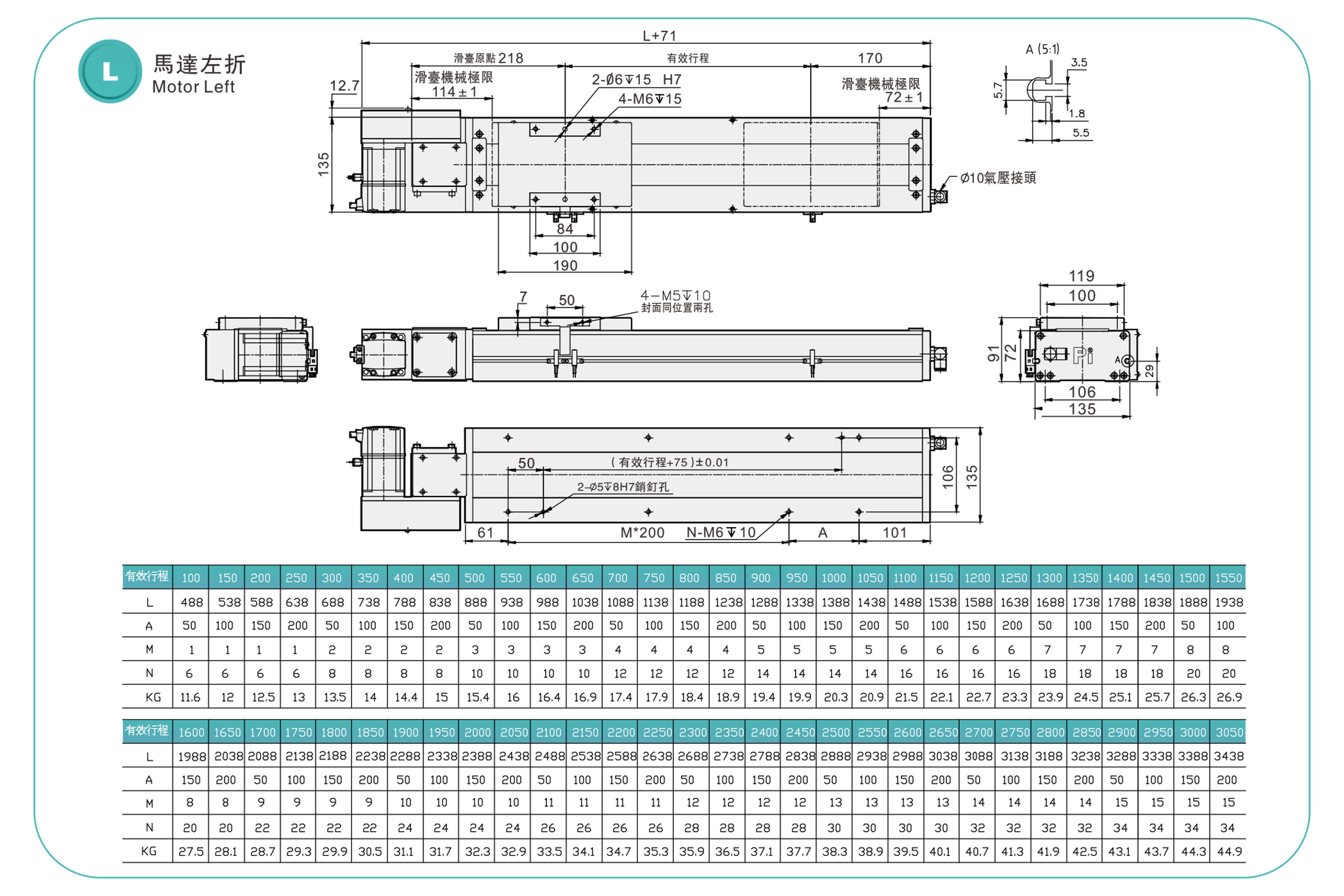

Localisation actuelle：Accueil > Produit > Actionneur de courroie standard > Série RMF > RMF14 > Moteur côté gauche

Léger et longue durée de vie

Répétabilité : ±0,04 mm

Charge horizontale : 25 kg

Passe : 40 mm

Vitesse maximale : 2000 mm/s

Pas de course : 100-3050 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Note spéciale concernant le siège à glissières multiples, mécanisme de réglage de la tension de la ceinture, conception brevetée du pistolet à carburant (en option)

Corps haute rigidité / revêtement supérieur haute rigidité

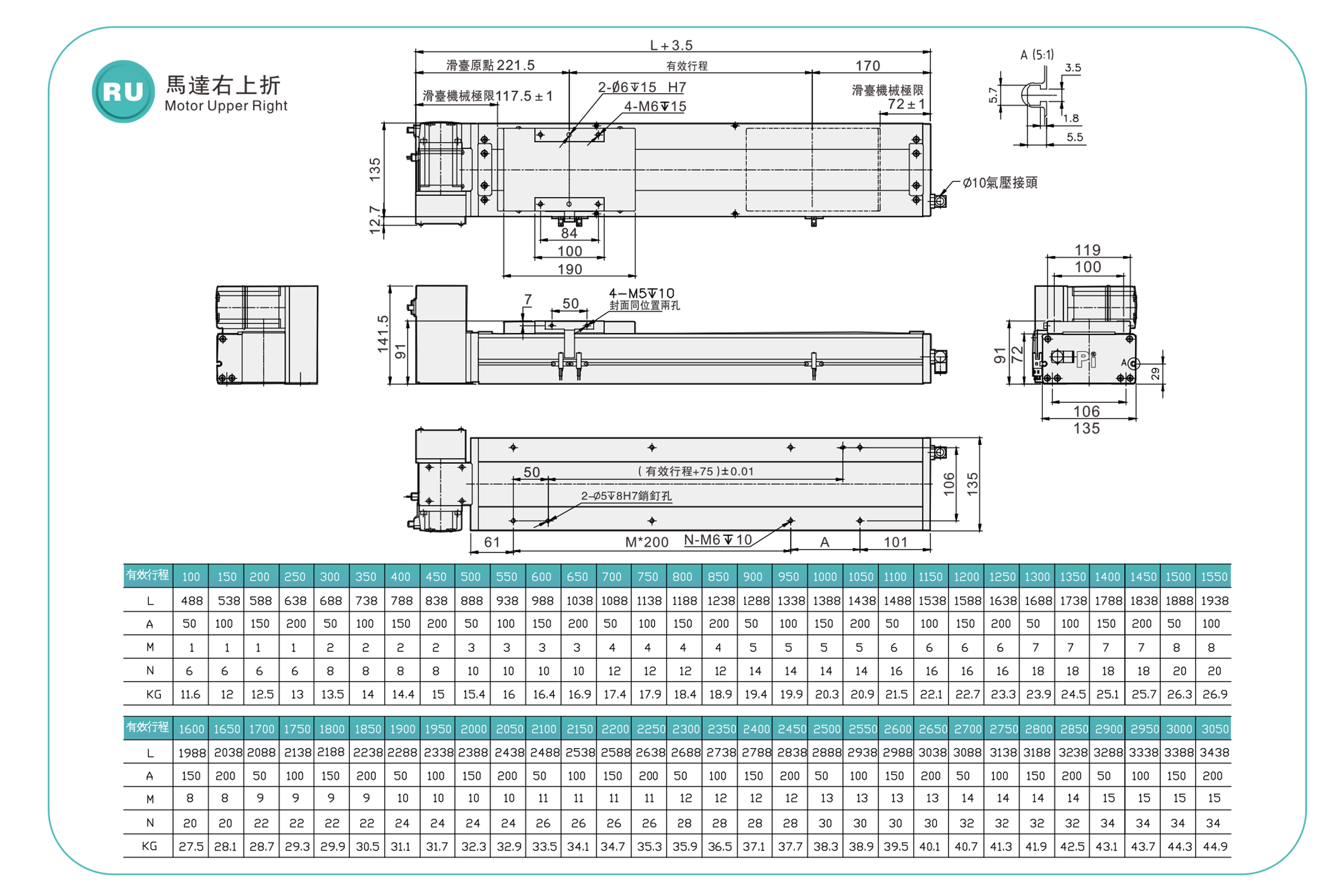

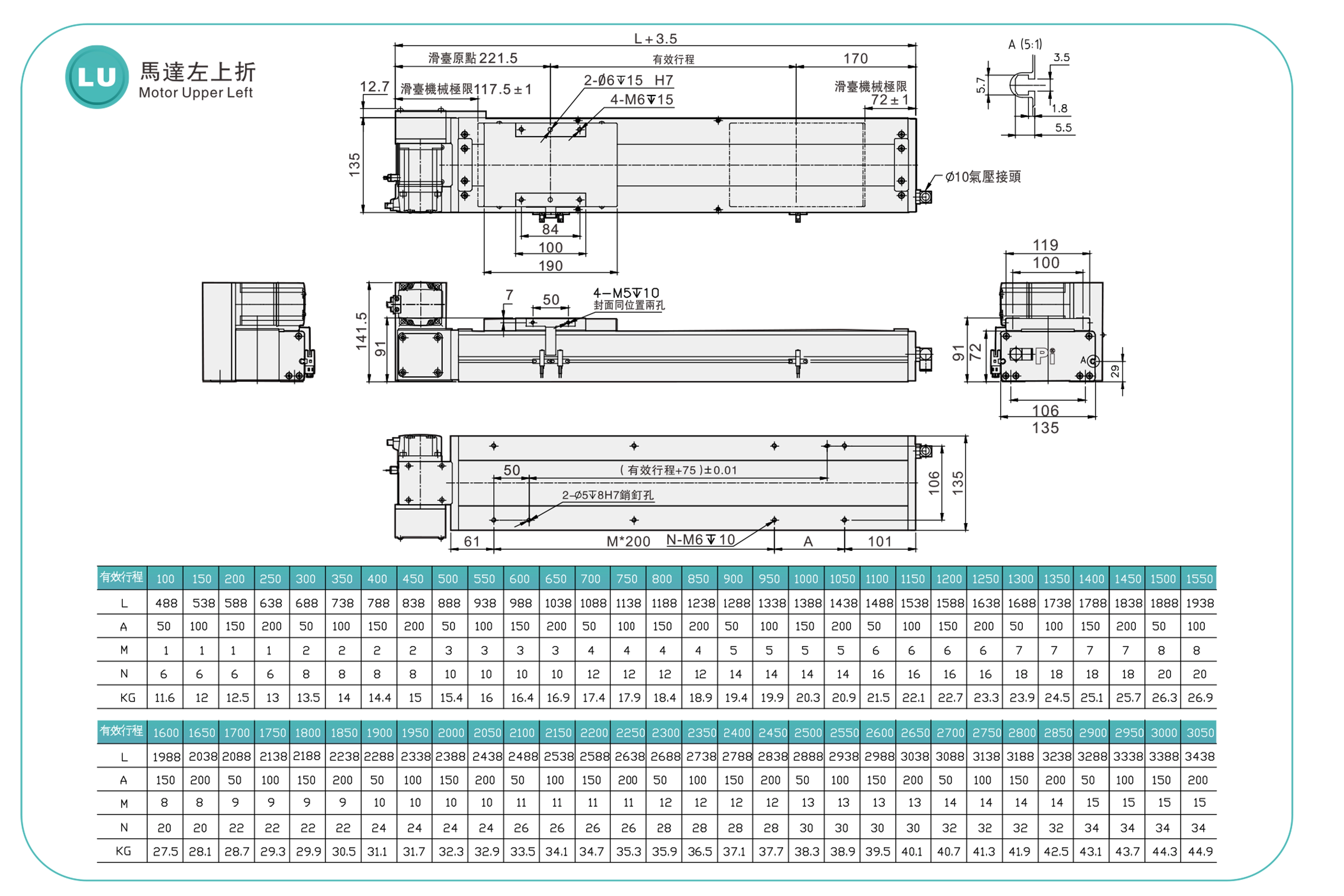

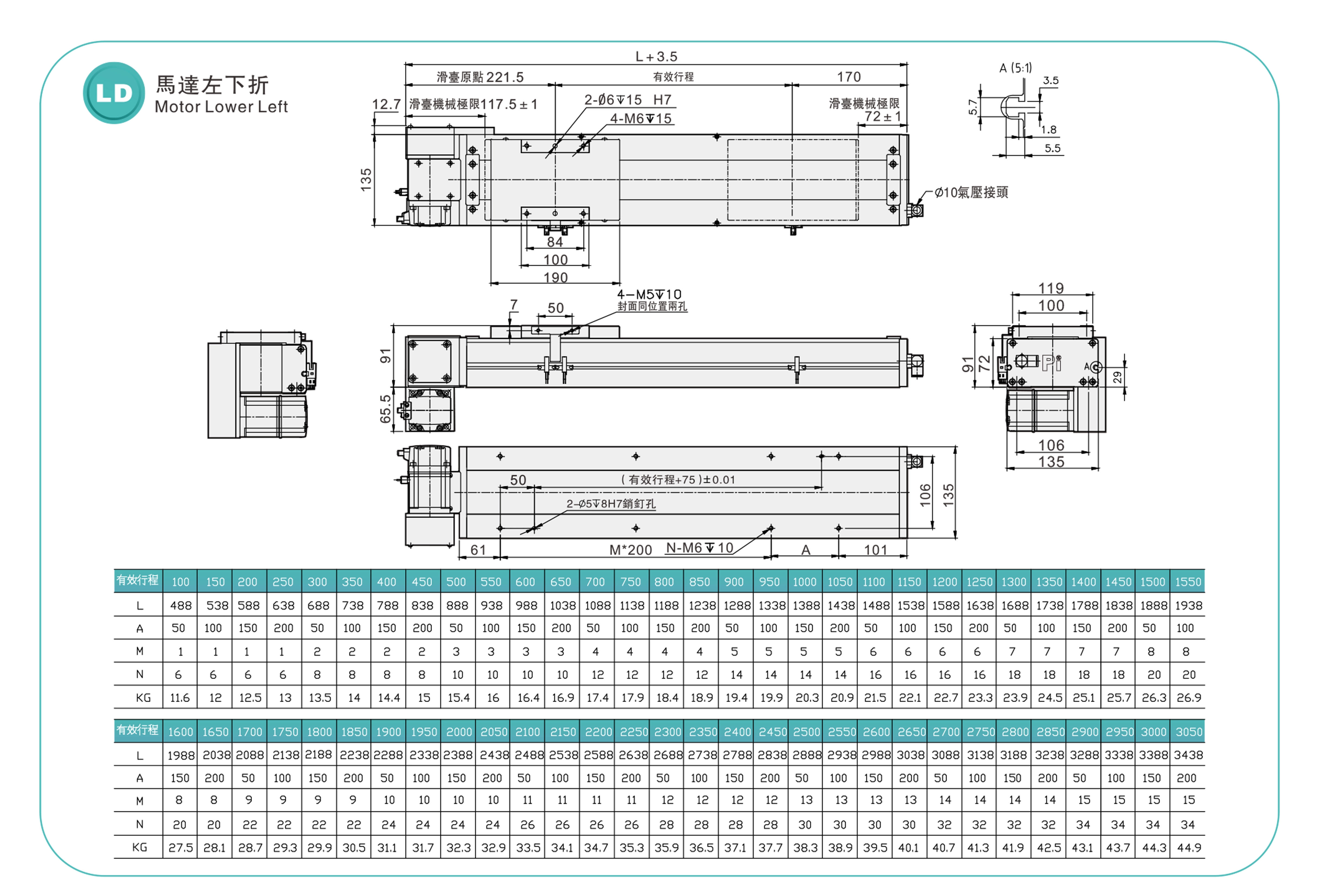

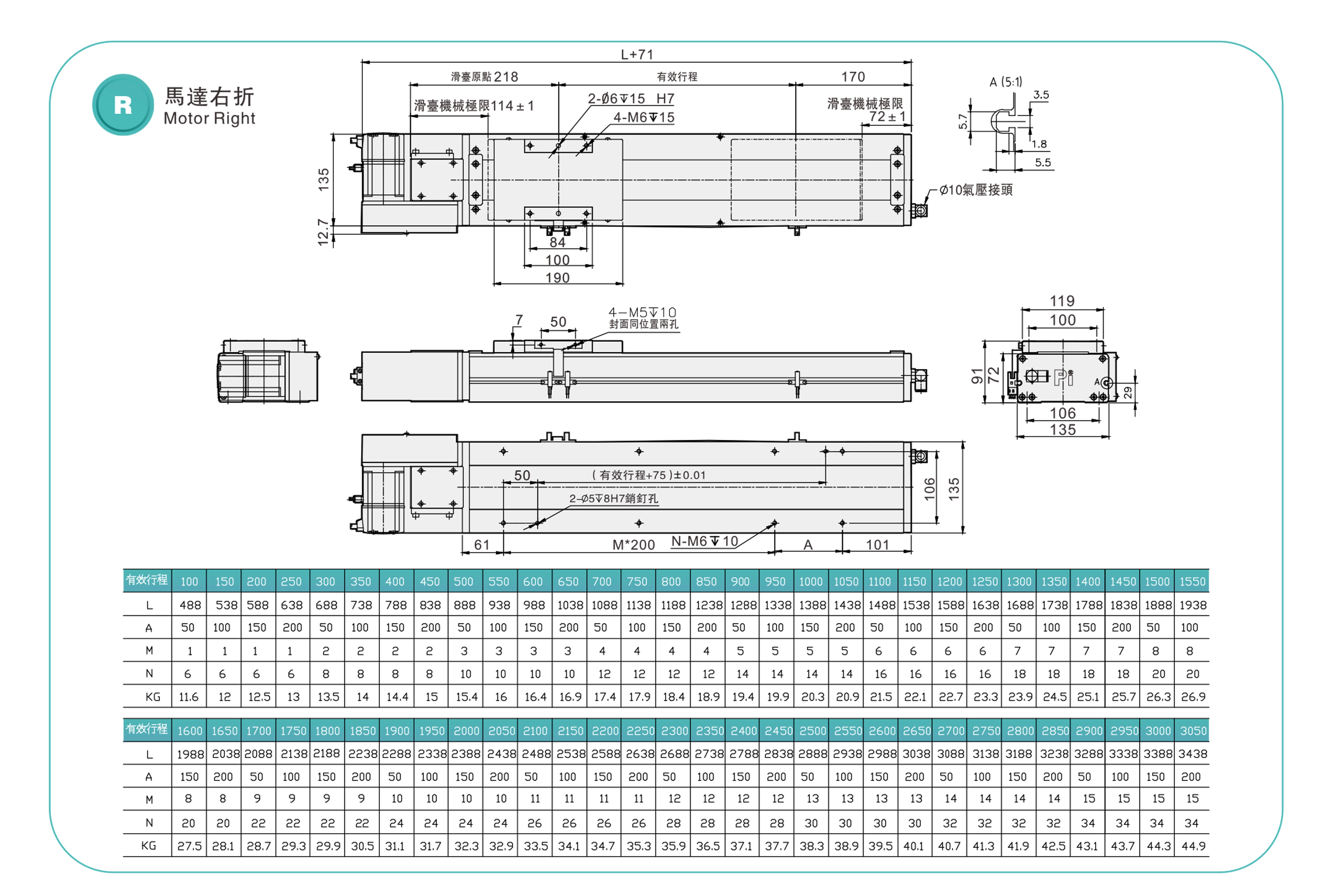

Marque du moteur, emplacement d'installation du moteur

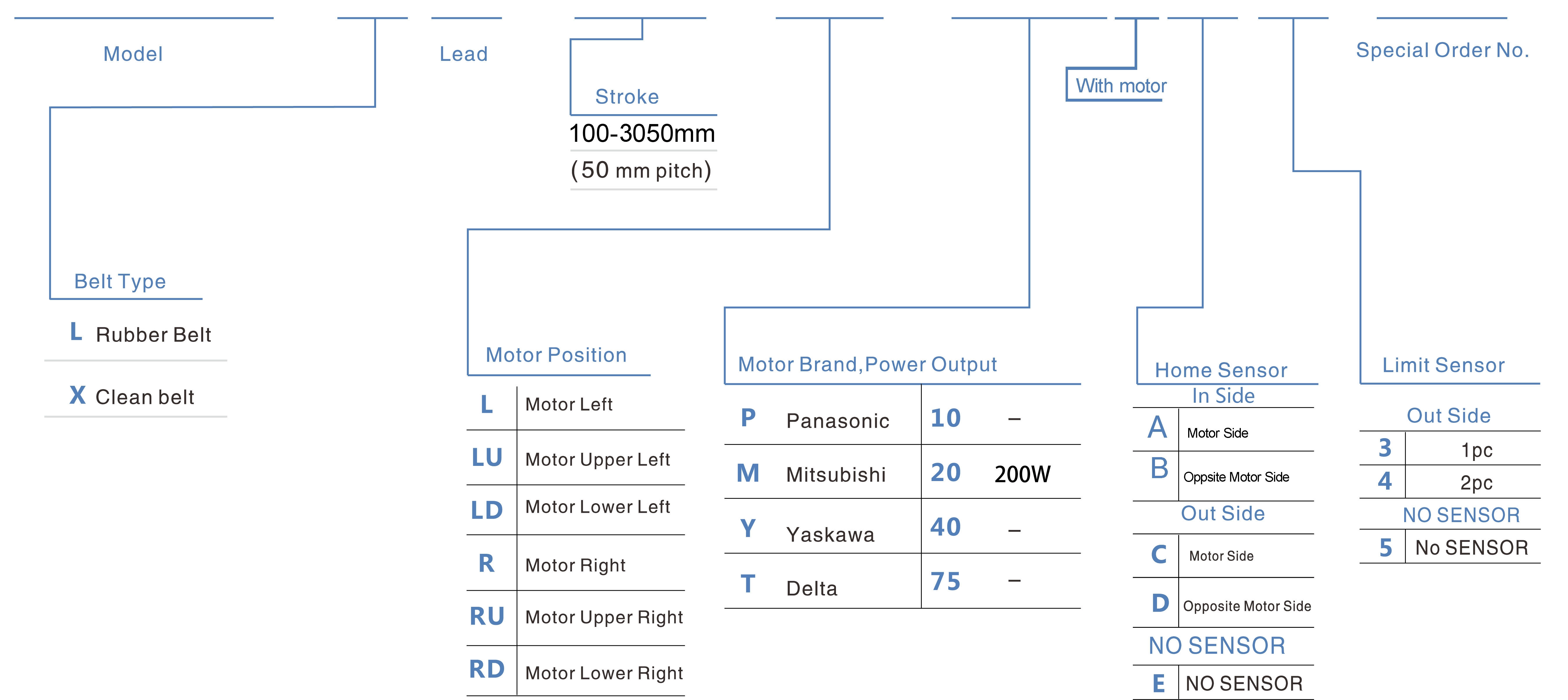

Méthode de commande

RMF14 - L40- 100-L -M20 -YC 4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,04
	Plomb (mm)		40
	Vitesse maximale (mm/s)		2000
	Charge utile maximale	Horizontal (kg)	25
		Vertical (kg)	-
	Poussée nominale (N)		100
	Pas de la course (mm)		Pas de 100 à 3050 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		200 W
	Largeur de la courroie (mm)		22
	Guide linéaire haute rigidité (mm)		L15 x H12,5
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition des capteurs

Débord autorisé

(Unité : mm)

Installation horizontale	UN	B	C
10 kg	1794	688	538
20 kg	858	324	253
25 kg	670	251	197

(Unité : mm)

Installation murale	UN	B	C
15 kg	348	446	1170
18 kg	285	365	961
25 kg	197	251	670

Moment de charge statique

(Unité : Nm)

MON	551
Député	552
M	485

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Ceinture	RMF14	Oui	200 W	135	±0,04	22	40	25	-	2000
		RMF17	Oui	400 W	170	±0,04	30	40	45	-	2000
		RMF22	Oui	750 W	220	±0,04	50	40	85	-	2000
		RMF28R	NON	1000W	280	±0,08	50	230	230	-	2000
		RMF28RN	NON	1000W	280	±0,08	50	230	200	-	2000
