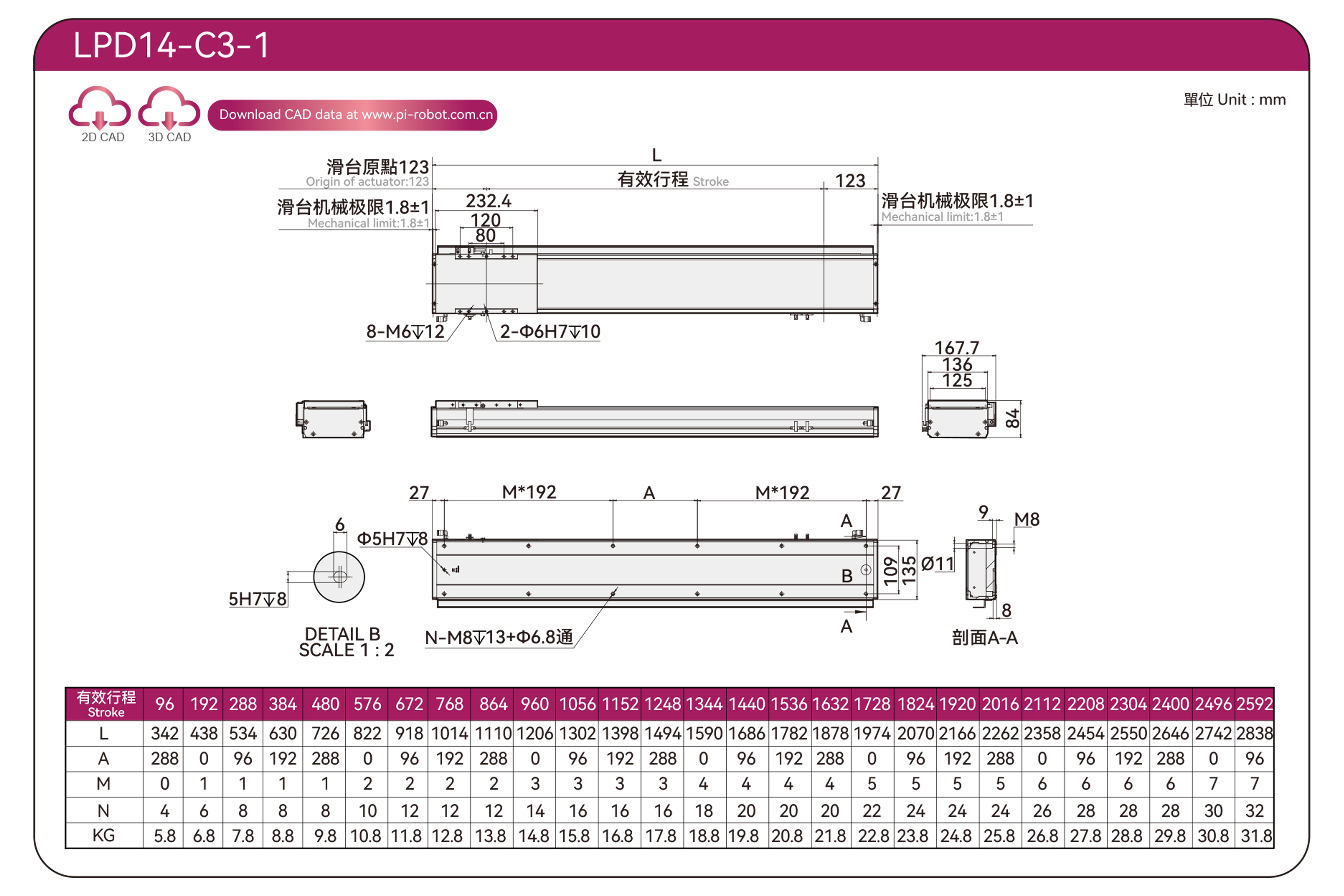

Localisation actuelle：Accueil > Produit > Actionneur de moteur linéaire > Série LPD > LPD14 > C3-1

Léger et longue durée de vie

Largeur du corps : 135 mm

Répétabilité : ±0,003

Charge utile P44-C3-S : 316 kg

Charge admissible P44-C5-P : 528 kg

Vitesse maximale : 2500 mm/s

Course du piston : 96-7500 mm

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Plusieurs haut-parleurs sont sélectionnés et des rails de guidage silencieux de haute précision importés sont utilisés.

Il permet de réduire efficacement le bruit en fonctionnement, d'améliorer la fluidité, la durée de vie et l'efficacité de la lubrification. Il convient aux industries de haute technologie exigeant vitesse élevée, fonctionnement silencieux et faibles émissions de poussière.

Corps à haute rigidité

En adoptant une structure intégrée d'extrusion d'aluminium et en effectuant une analyse élémentaire, on obtient une conception structurelle optimale du rapport rigidité/poids.

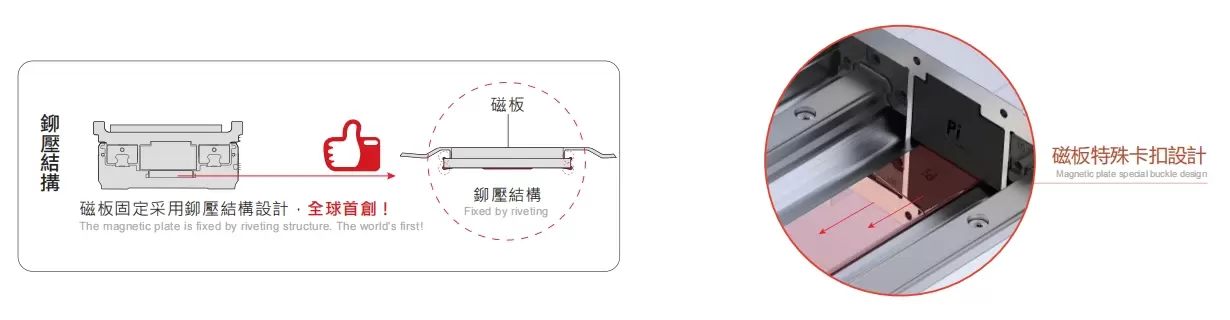

Conception spéciale de boucle à plaque magnétique

Avantage : Il empêche la chute de corps étrangers et n’endommage pas les composants internes. Facile d’entretien, longue durée de vie !

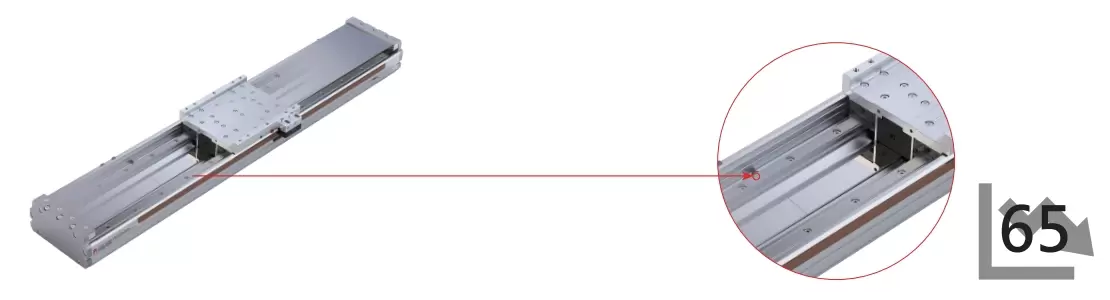

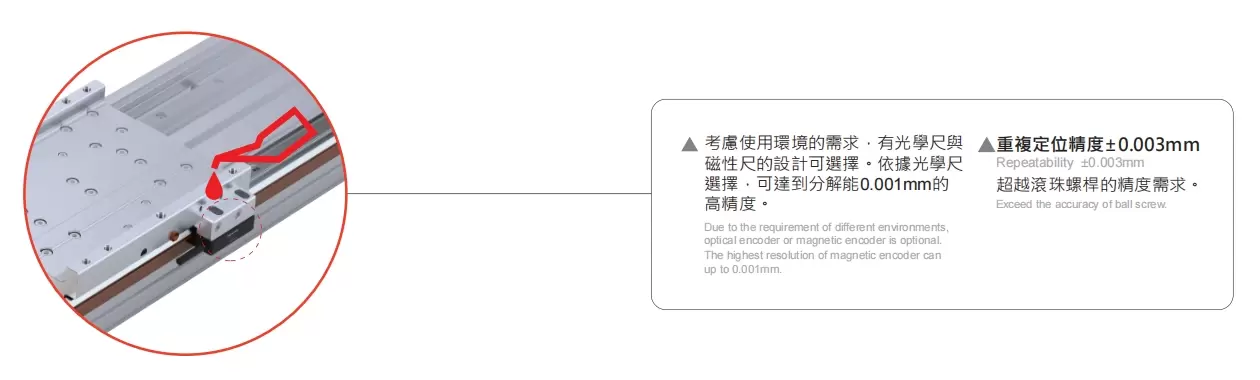

tête de lecture de règle optique

Combinaison élastique de règle optique ou de règle magnétique

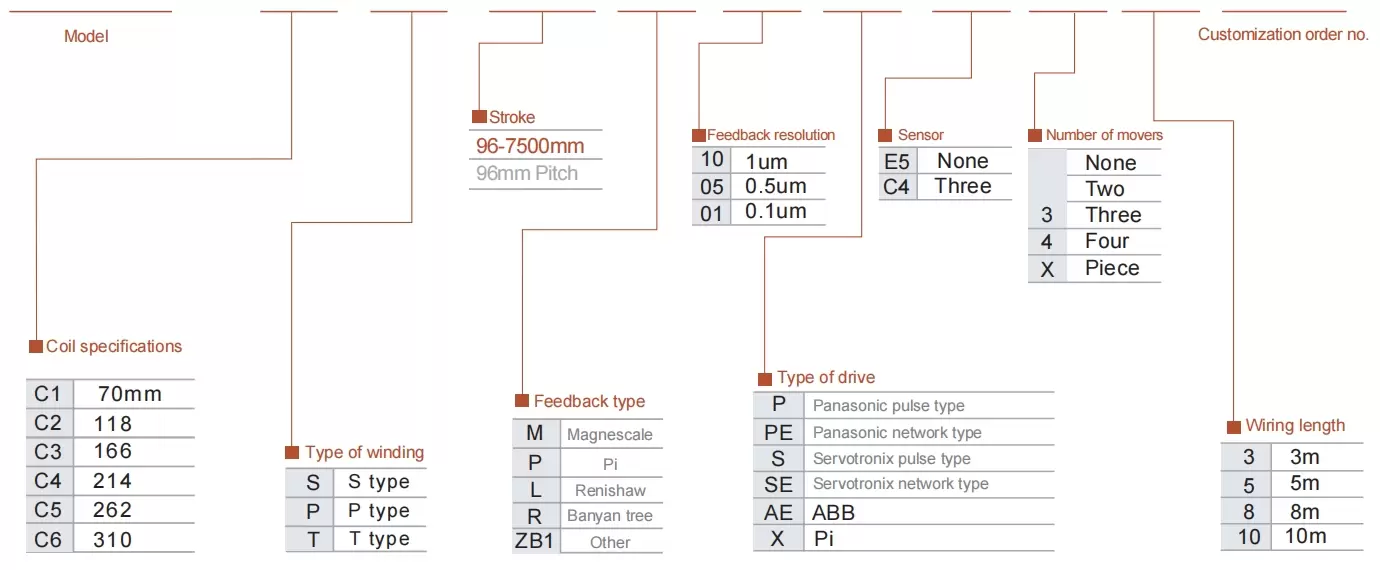

Méthode de commande

LPD14-C1-S-96-M-10-P-C4-1-3-0001

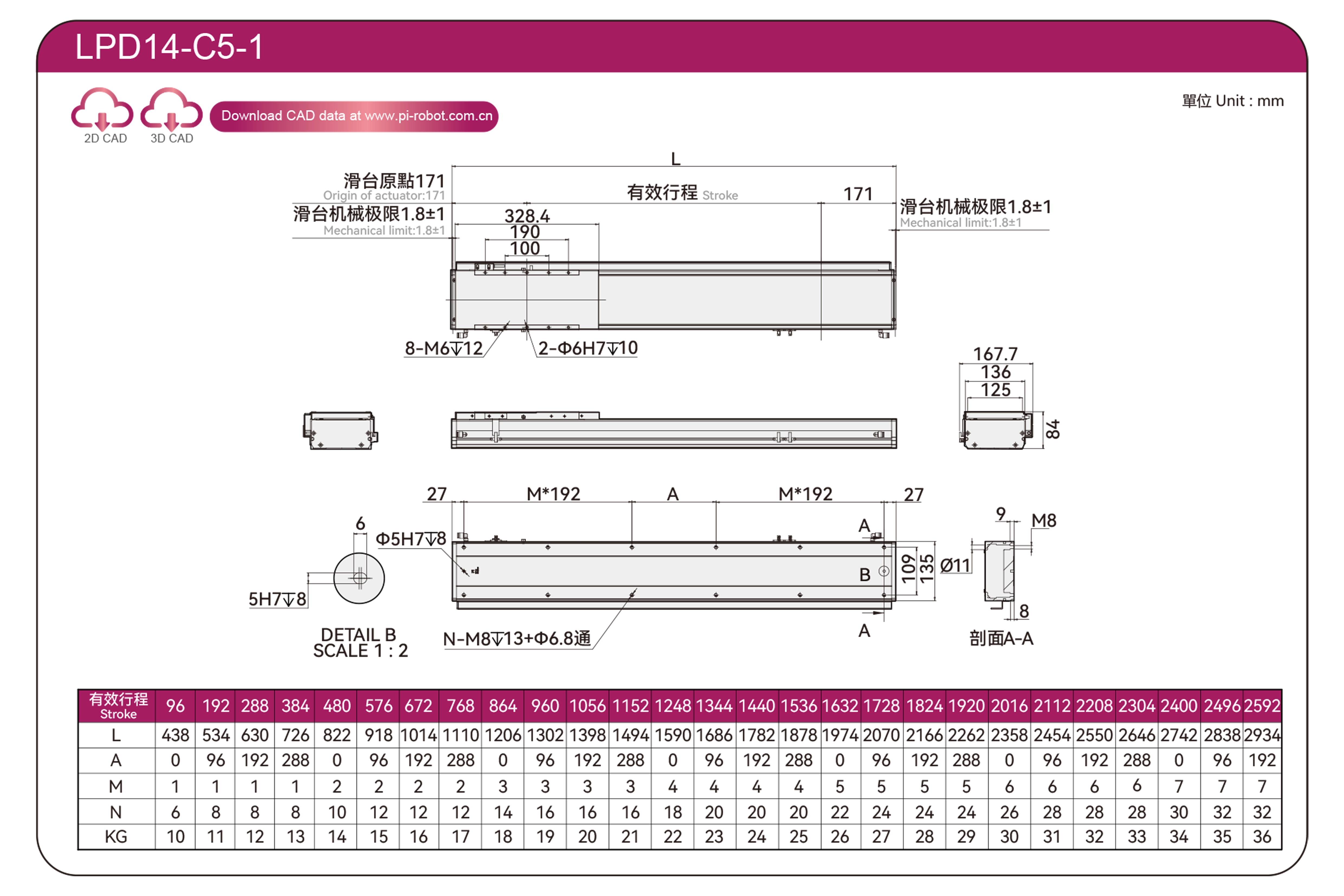

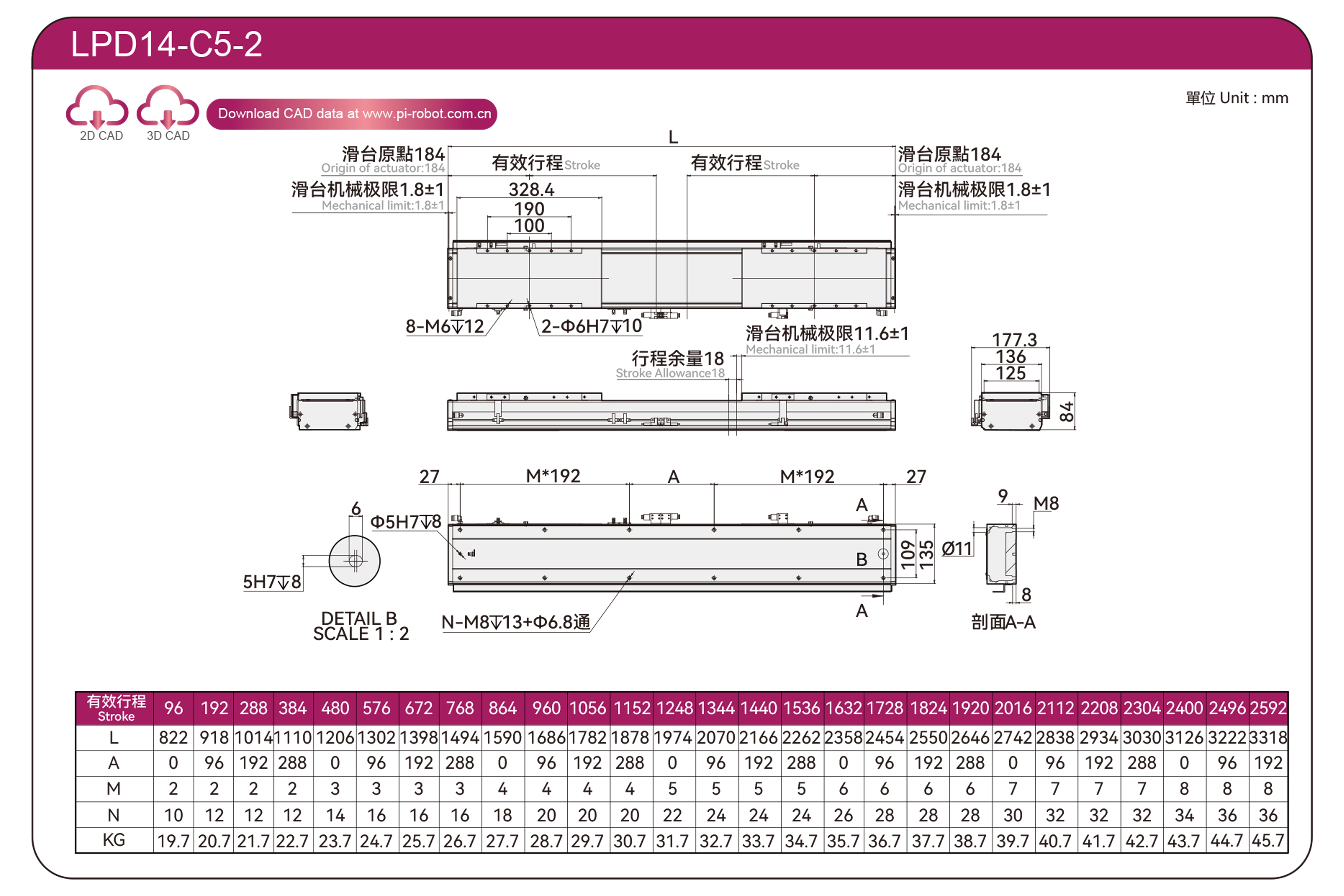

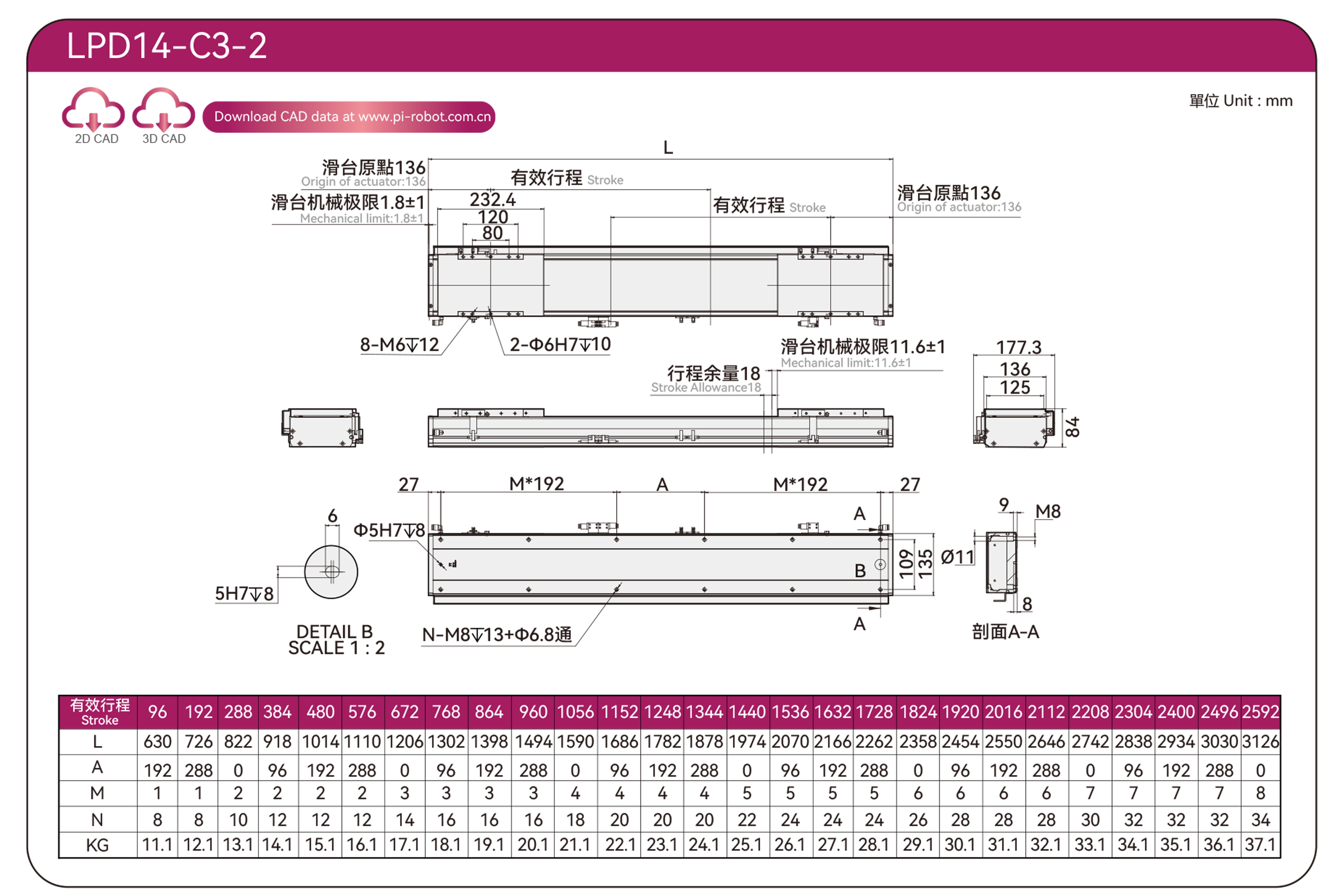

Spécification

Annuaire	Spécifications du cercle de fil	P44-C3-S	P44-C5-P
Spéc.	Répétabilité (mm)	±0,003
	Charge utile maximale (kg)	25	50
	Vitesse maximale (mm/s)	2500
	Poussée continue (N)	144	240
	Poussée maximale (N)	316	528
	Courant continu (Ampères)	3.3	6.8
	Courant de crête (Arms)	10,5	21
	Constante de force (N/bras)	43.6	35.3
	Inductance (mH)	30,8	12.7
	Résistance (ohm)	5.8	2.4
	Distance entre les pôles magnétiques (mm)	24

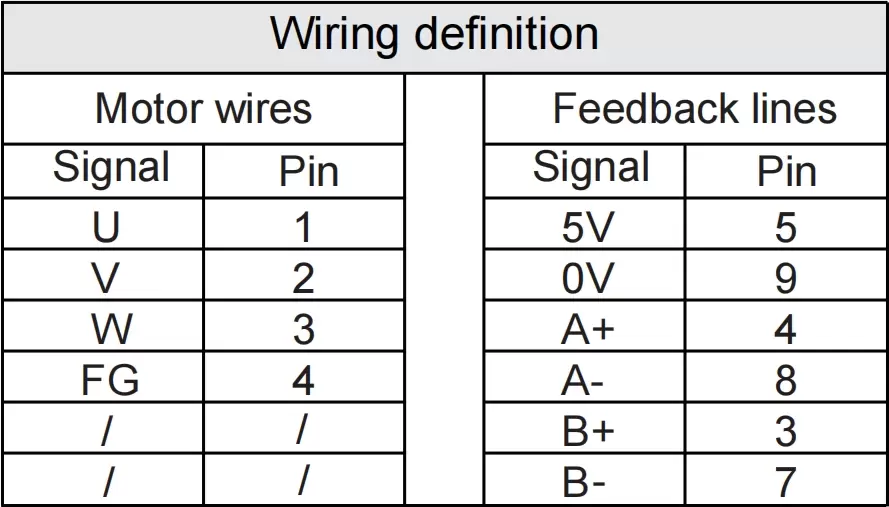

Disposition des capteurs

※1 La valeur d'accélération et de décélération est fixée à 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produit. Dans ce cas, nous recommandons de réduire la vitesse de travail. Veuillez vous référer à la page 85 pour plus de détails.

La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne sont pas destinées à une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Débord autorisé

(Unité : mm)

Installation horizontale		Charger	UN	B	C
Charger	P44-C3-S	10 kg	500	350	450
		15 kg	400	200	300
		20 kg	300	110	260
		25 kg	250	100	230
	P44-C5-P	20 kg	300	150	320
		30 kg	250	90	180
		40 kg	200	70	130
		50 kg	150	50	100

(Unité : mm)

Installation murale		Charger	UN	B	C
Charger	P44-C3-S	10 kg	450	350	500
		15 kg	300	200	400
		20 kg	260	110	300
		25 kg	230	100	250
	P44-C5-P	20 kg	320	150	300
		30 kg	180	90	250
		40 kg	130	70	200
		50 kg	100	50	150

Moment de charge statique

(Unité : Nm)

MON	660
Député	660
M	550

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

La relation entre la vitesse et l'accélération

P44-C3-S

Vitesse (m/s) Accélération (G) Charge (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.1	2.1	2.1	2.1	2.1	2
15	1.6	1.6	1.6	1.5	1.5	1.4
20	1.3	1.2	1.2	1.2	1.2	1.1
25	1.0	1.0	1.0	1.0	0,9	0,8

P44-C5-P

Vitesse (m/s) Accélération (G) Charge (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	1.7	1.7	1.7	1.7	1.7	1.7
30	1.4	1.3	1.3	1.2	1.2	1.2
40	1	1	1	1	0,9	0,9
50	0,8	0,8	0,8	0,8	0,8	0,7

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Spécifications du moteur	Largeur du corps (mm)	La hauteur du corps (mm)	Répétabilité (mm)	Poussée continue (N)	Poussée maximale (N)	lrms(A)	Charge utile maximale (kg)	vitesse maximale (mm/s) *1
Standard	Robot à moteur linéaire	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
