Léger et longue durée de vie

Précision de répétabilité : ±0,003 mm

Force maximale : 580N

Force continue : 264 N

Poids de manutention continu : 50 kg

Course standard :

1-moteur simple : 96-3840/96 mm

Course standard :

2-Double moteur : 155-3707/96 mm

Vitesse maximale : 2500 mm/s

PDF

Téléchargement 3D

Téléchargement de Cadenas3

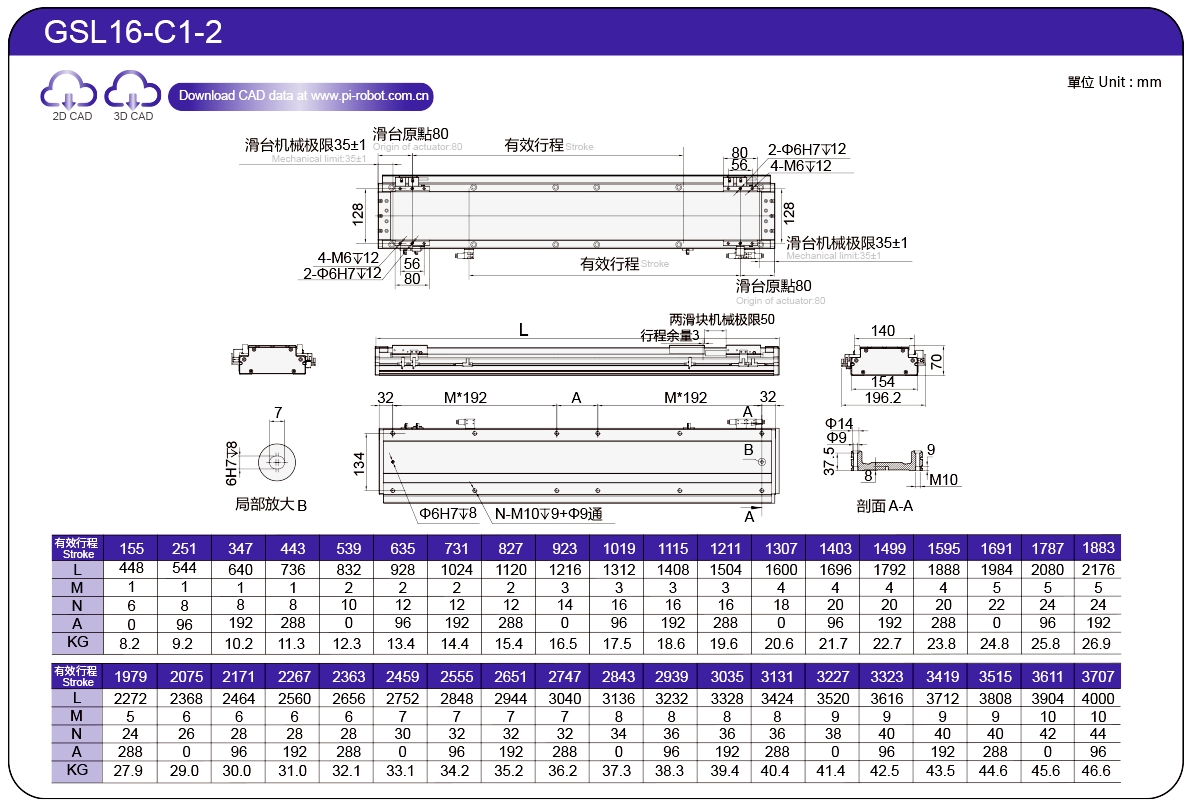

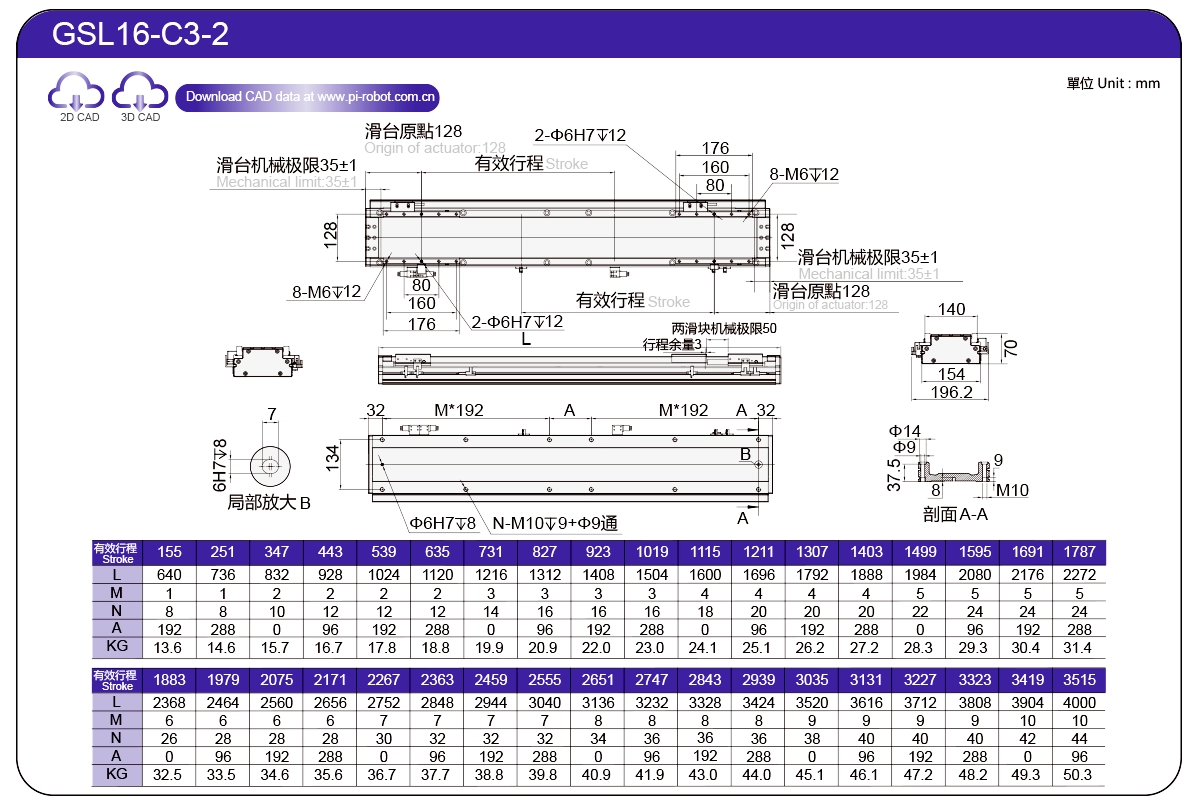

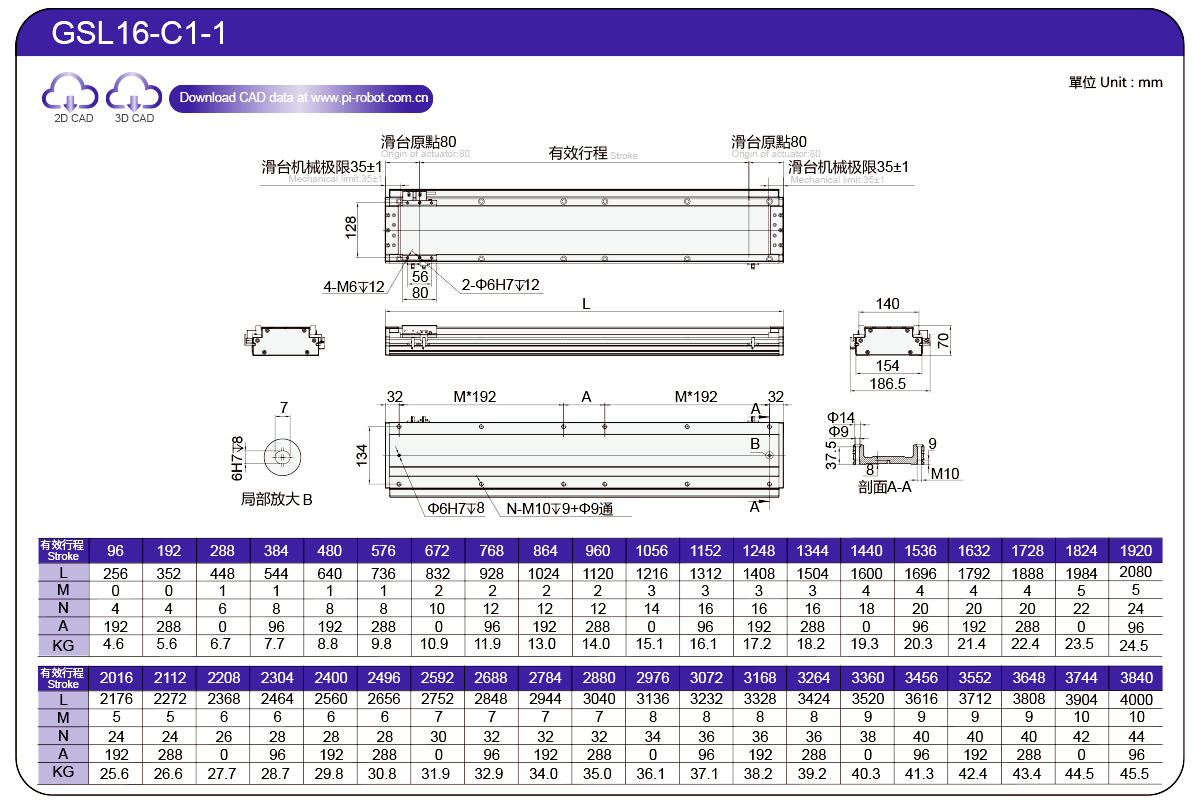

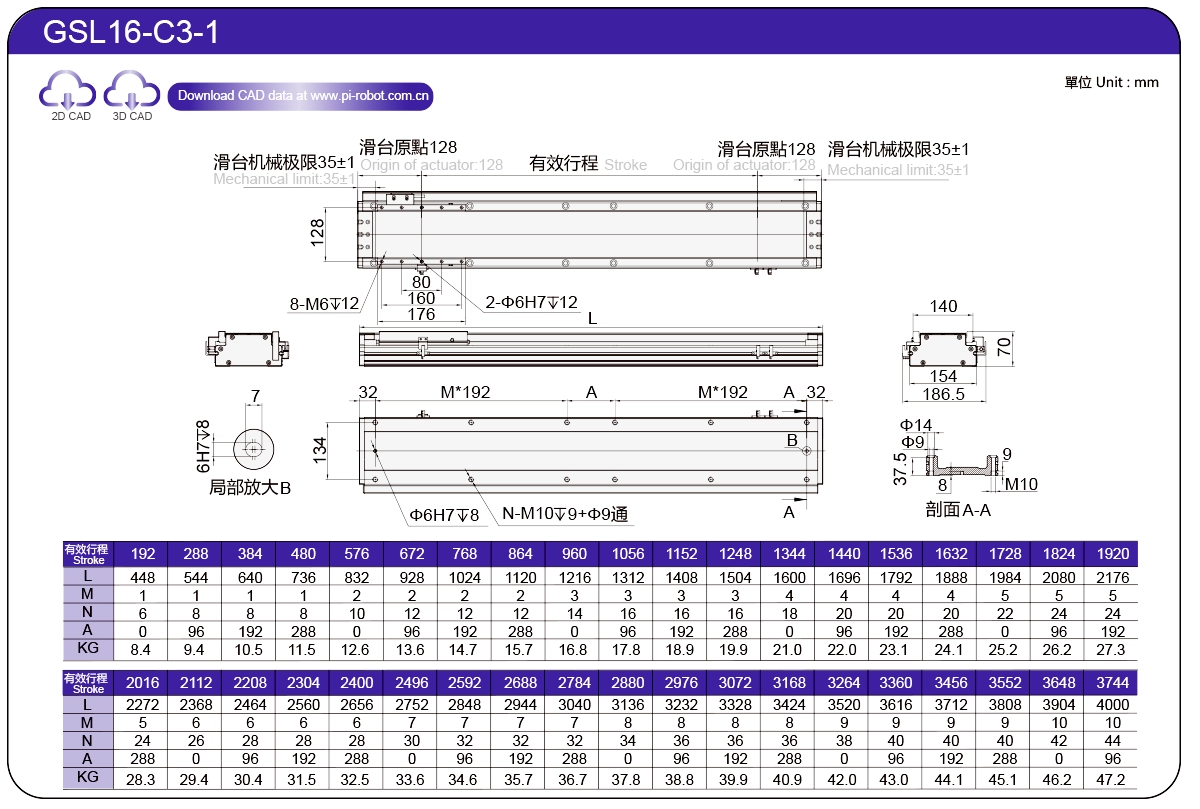

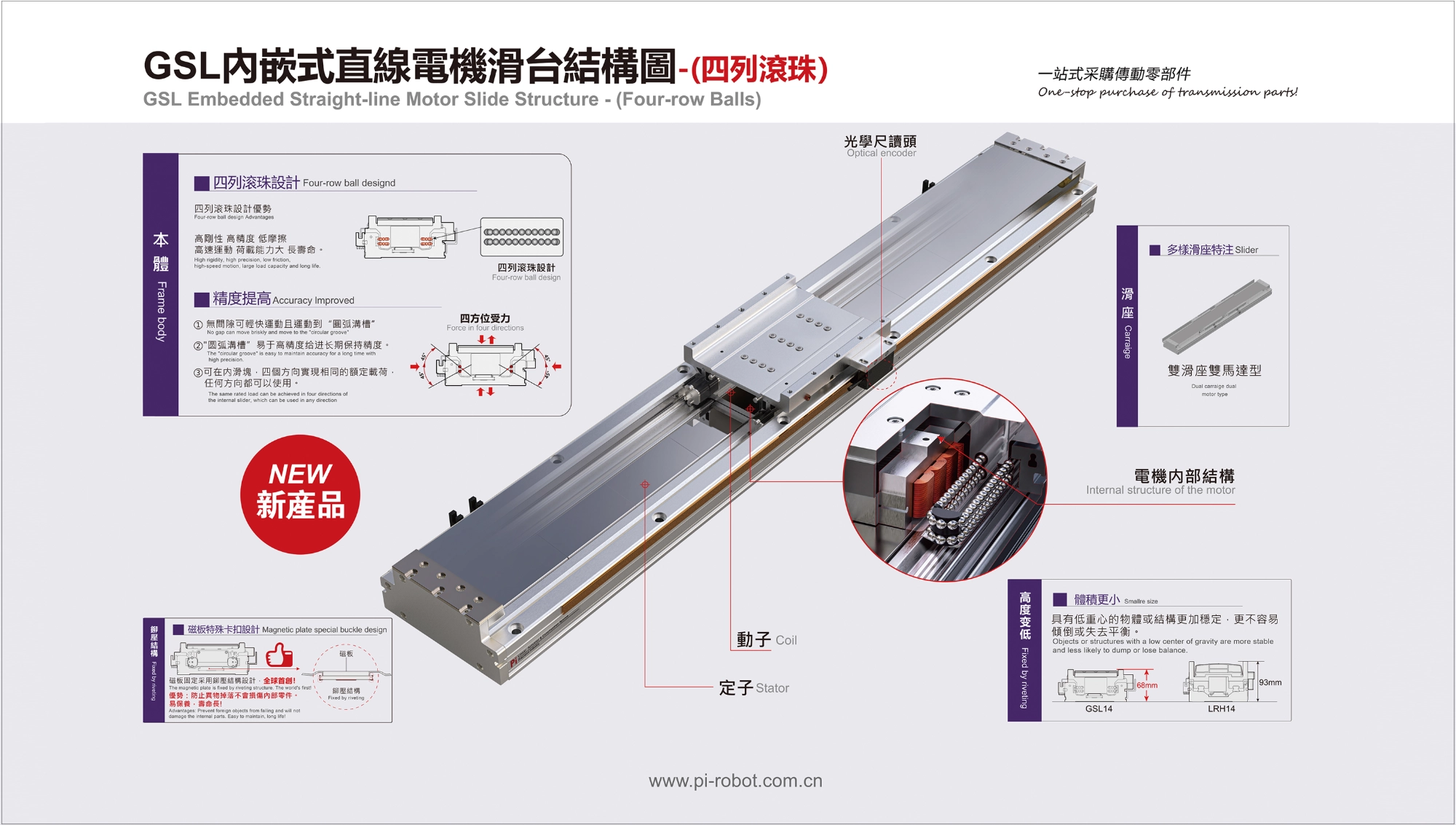

Schéma structurel

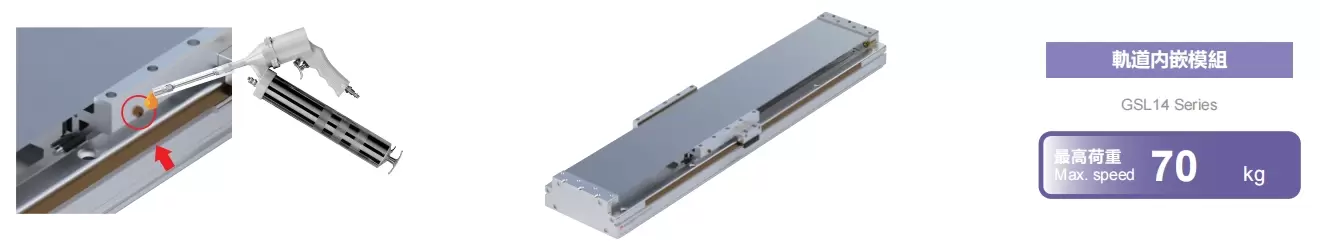

La seule conception de buse de carburant brevetée dans l'industrie, avec une seule buse de carburant sur le siège coulissant pour l'injection d'huile, permet l'injection d'huile et la maintenance simultanées de la glissière et du curseur, rendant la maintenance plus pratique et permettant de gagner du temps.

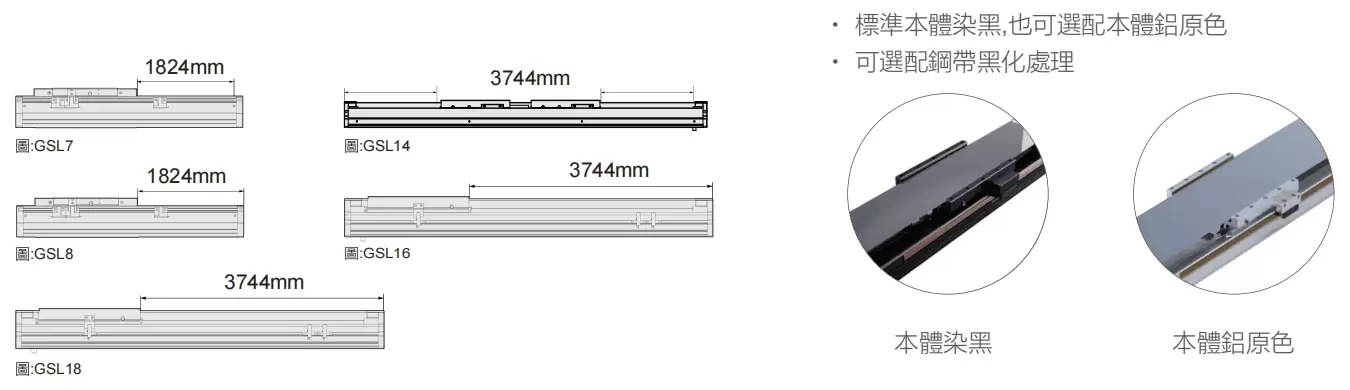

Long voyage avec des spécifications complètes et un positionnement pratique

Table coulissante à moteur linéaire intégré à quatre colonnes, avec une course allant jusqu'à 3744 mm, et la course peut être augmentée en fonction des besoins du client

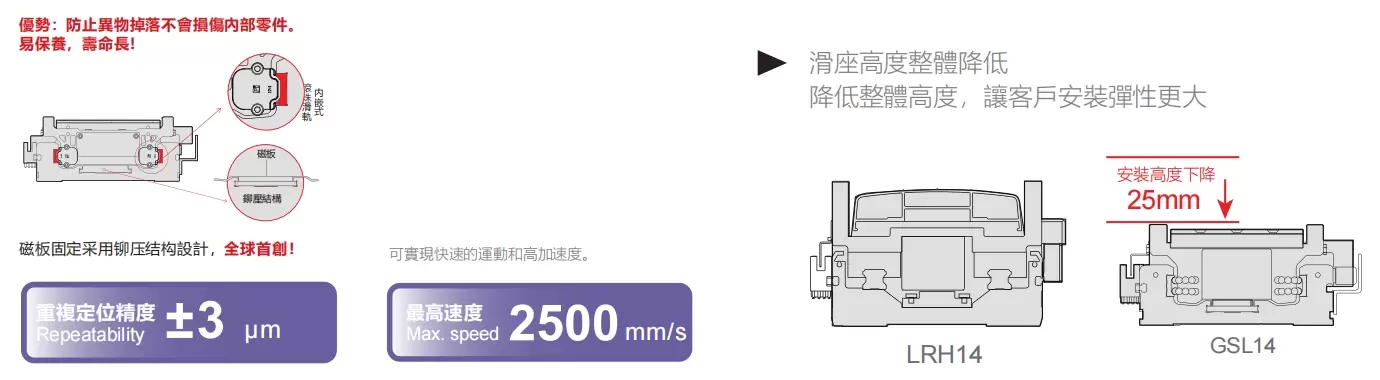

Structure de rail coulissant à billes intégrée

Après avoir intégré le rail coulissant dans le type d'extrusion d'aluminium, les rails parallèles et de même haute précision des deux côtés sont rectifiés par l'équipement de meulage, ce qui entraînera une meilleure précision que le verrouillage de deux rails de ligne standard avec le type d'extrusion d'aluminium.

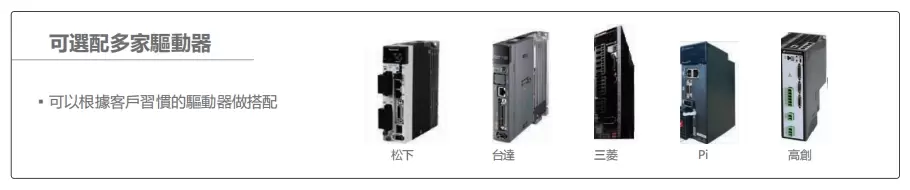

Plusieurs pilotes optionnels

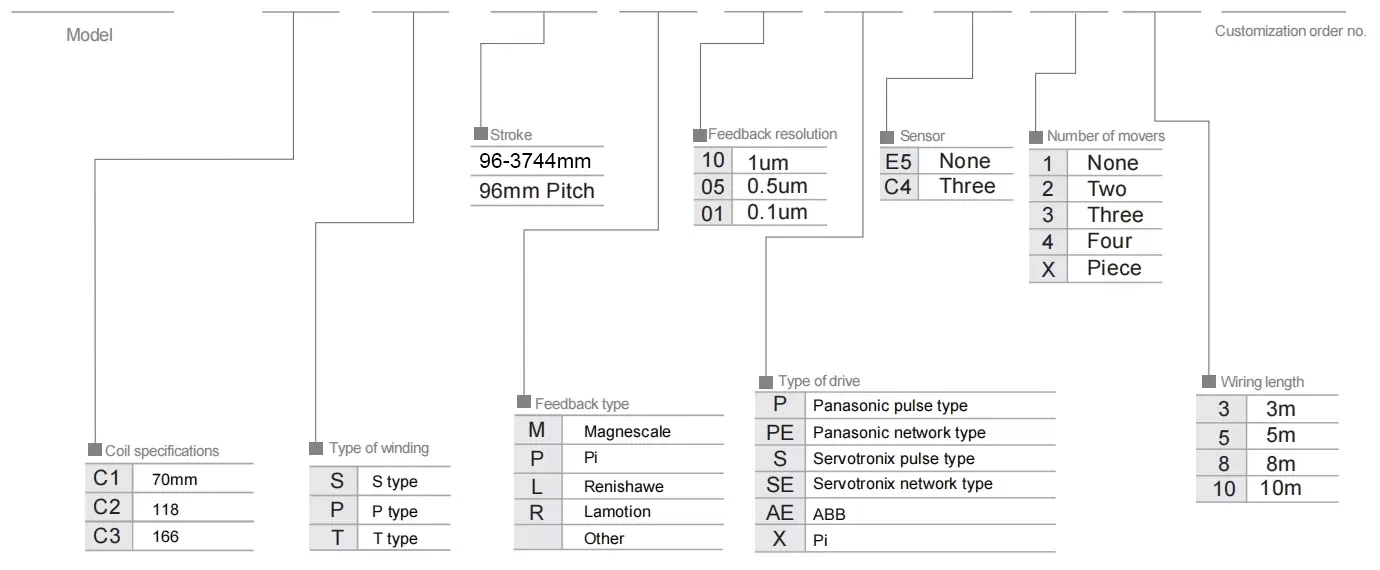

Méthode de commande

GSL16 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Spécification

Annuaire	Spécifications du cercle de fil	P64-C1	P64-C3
Spécification	Répétabilité (mm)	±0,003
	Charge utile maximale (kg)	20	50
	Vitesse maximale (mm/s)	2500
	Poussée continue (N)	88	264
	Poussée maximale (N)	193	580
	Courant continu (Ams)	3.3	3.3
	Courant de pointe (bras)	10.5	10.5
	Constante de force (N/bras)	26,7	80
	Inductance (mH)	17.7	51.3
	Résistance (ohm)	2.9	8.7
	Distance du pôle magnétique (mm)	24

Disposition du capteur

※1 La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Nous vous recommandons de réduire la vitesse de travail dans ces circonstances. Veuillez consulter P85 pour plus de détails.

La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Surplomb autorisé

(Unité : mm)

Installation horizontale		Charger	UN	B	C
Charger	P64-C1	7 kg	180	150	150
		10 kg	140	100	100
		13 kg	100	80	80
		17 kg	70	60	60
		20 kg	60	50	50
	P64-C3	20 kg	220	200	200
		30 kg	150	130	130
		40 kg	110	95	95
		50 kg	90	70	70
		60 kg	80	50	50

(Unité : mm)

Installation murale		Charger	UN	B	C
Charger	P64-C1	7 kg	150	150	180
		10 kg	100	100	140
		13 kg	80	80	200
		17 kg	60	60	70
		20 kg	50	50	60
	P64-C3	20 kg	200	200	220
		30 kg	130	130	150
		40 kg	95	95	110
		50 kg	70	70	90
		60 kg	50	50	80

Moment de chargement statique

(Unité : Nm)

Direction	P64-C1	P64-C3
MON	283	1403
Député	283	1403
M	1224	2753

La relation entre la vitesse et l'accélération

P64-C1

Vitesse (m/s) Accélération (G) Charge (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
7	2.2	2.1	2.1	2.1	2.1	2
10	1,5	1,5	1,5	1,5	1,5	1,5
13	1.3	1.3	1.3	1.2	1.2	1.1
17	1	1	1	0,9	0,9	0,9
20	0,8	0,8	0,8	0,8	0,8	0,8

P64-C3

Vitesse (m/s) Accélération (G) Charge (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	2	2	2	1,5	1	0,5
35	1.6	1.6	1.6	1	0,6	0,3
40	1.3	1.3	1.2	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Spécifications du moteur	La largeur du corps (mm)	La hauteur du corps (mm)	Répétabilité (mm)	Poussée continue (N)	Poussée maximale (N)	lrms(A)	Charge utile maximale (kg)	Vitesse maximale (mm/s) *1
Standard	Robot à moteur linéaire	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
