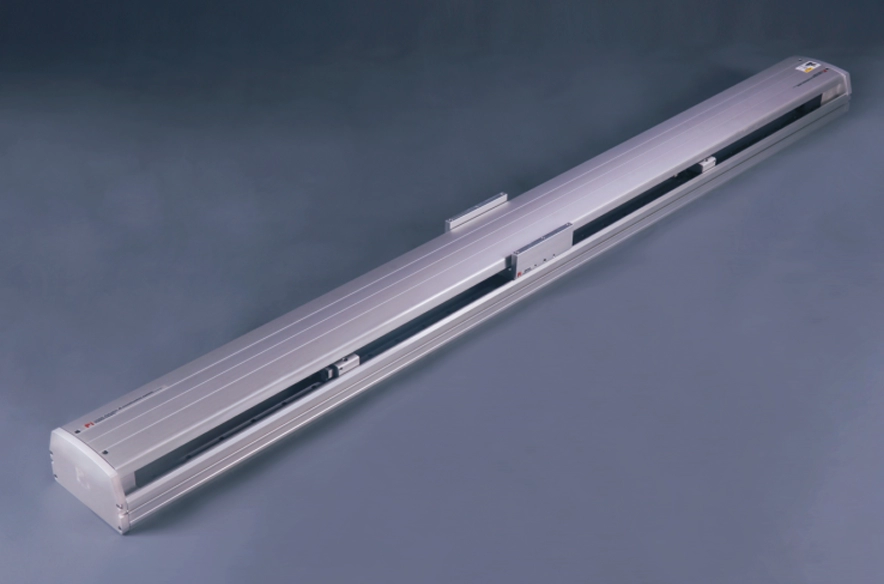

Léger et longue durée de vie

Répétabilité : ±0,01 mm

Charge horizontale : 110 kg

Charge verticale : 33 kg

Vitesse maximale : 1280 mm/s

Pas de course : 800-2200 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Différents styles de sièges coulissants

Le corps et le coulisseau sont monoblocs, ce qui améliore la rigidité et réduit la largeur, optimisant ainsi l'espace d'installation. Ce système de lubrification, unique sur le marché grâce à son injecteur unique intégré au coulisseau, permet d'injecter l'huile simultanément et d'entretenir l'écrou et plusieurs coulisseaux, simplifiant et accélérant la maintenance. Le sens d'installation de l'injecteur est configurable selon les besoins du client.

Corps haute rigidité / revêtement supérieur haute rigidité

Châssis haute rigidité : L’utilisation d’une structure intégrée en aluminium extrudé a permis d’obtenir, grâce à l’analyse par éléments finis, une conception structurelle offrant le meilleur rapport rigidité/poids. Couvercle supérieur anti-torsion : Grâce à une conception anti-torsion spécifique, le couvercle supérieur résiste à la torsion et à la déformation, même lors d’une utilisation prolongée.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Vis de marque plomb, aucun siège disponible pour la sélection

Les spécifications et les marques de vis appropriées peuvent être sélectionnées en fonction de la précision et de la vitesse requises.

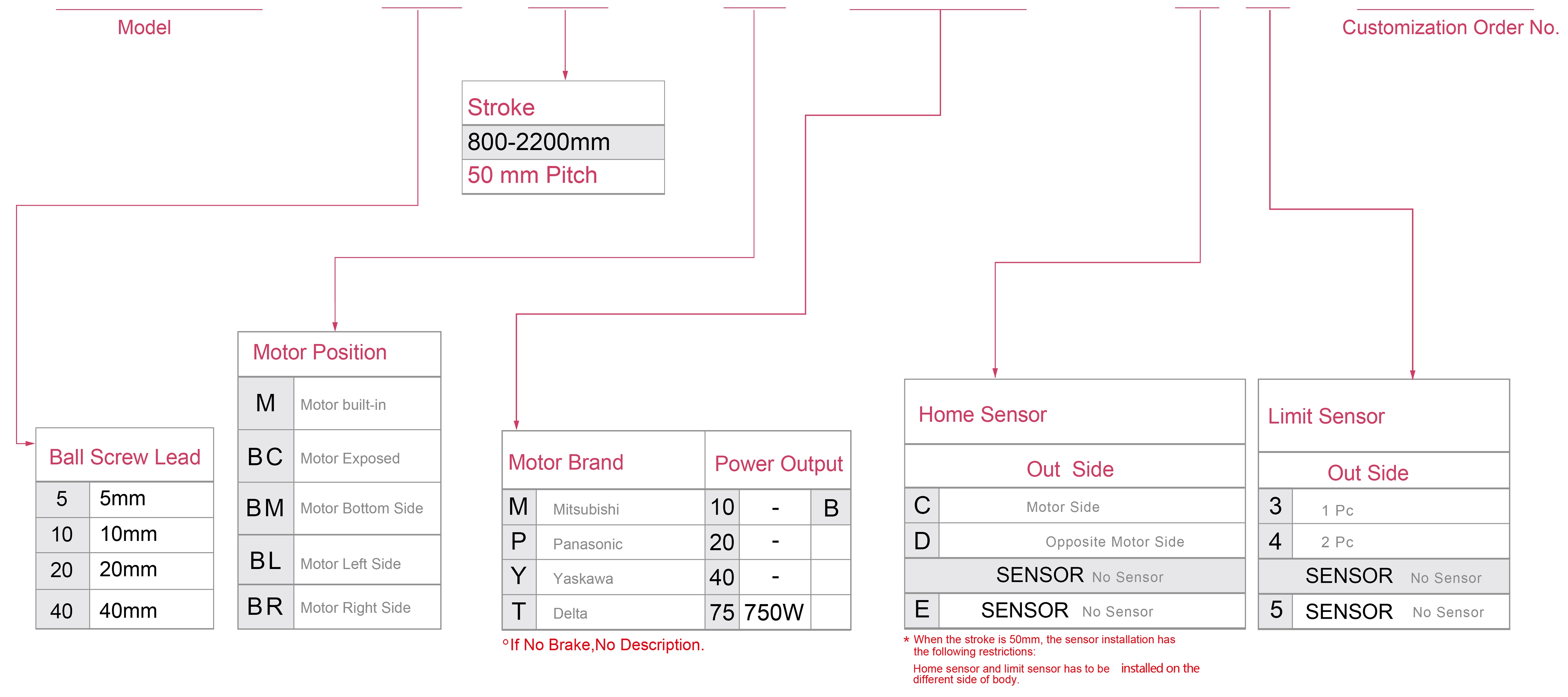

Méthode de commande

RMH17S - L5-800- M -M40B - C4 -0001

Spécification

Spéc.	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	20	32
	Vitesse maximale (mm/s)		200	400	800	1280
	Charge utile maximale	Horizontal (kg)	110	90	40	30
		Vertical (kg)	33	22	10	8
	Poussée nominale (N)		1388	694	347	218
	Pas de la course (mm)		Pas de 800 à 2200 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		400 W
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire haute rigidité (mm)		L15 x H12,5
	Accouplement (mm)		14X10
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition des capteurs

La valeur d'accélération et de décélération est fixée à 0,2 seconde.

Lorsque la course dépasse 750 mm, un faux-rond de la vis à billes se produit. Dans ce cas, nous recommandons de réduire la vitesse de rotation. Veuillez consulter la page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	70 kg	2092	162	208
	90 kg	1555	117	149
	110 kg	1210	88	113
Lead10	60 kg	1107	172	208
	75 kg	848	130	156
	90 kg	680	101	122
Lead20	20 kg	1498	491	520
	30 kg	973	313	334
	40 kg	712	225	238
Plomb32	10 kg	1311	692	625
	20 kg	633	326	295
	30 kg	405	203	187

(Unité : mm)

Installation murale		UN	B	C
Lead5	75 kg	190	148	1911
	95 kg	140	108	1450
	110 kg	113	88	1210
Lead10	65 kg	188	156	1008
	80 kg	144	119	788
	90 kg	122	101	680
Lead20	25 kg	408	382	1180
	35 kg	280	262	825
	40 kg	238	225	712
Plomb32	15 kg	408	449	860
	25 kg	230	252	495
	30 kg	187	203	405

(Unité : mm)

Installation verticale		UN	C
Lead5	15 kg	940	940
	22 kg	640	640
	33 kg	427	427
Lead10	10 kg	1248	1248
	14 kg	894	894
	22 kg	569	569
Lead20	7 kg	1417	1417
	10 kg	993	993
	-	-	-
Plomb32	5 kg	1255	1255
	8 kg	785	785
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	605
Député	448
M	448

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH12	100 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Série à course extra longue

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH17S	400 W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

La vitesse maximale est calculée en fonction du régime maximal du servomoteur (3 000 tr/min). La vitesse maximale est calculée en fonction du régime maximal du moteur pas à pas (500 tr/min).

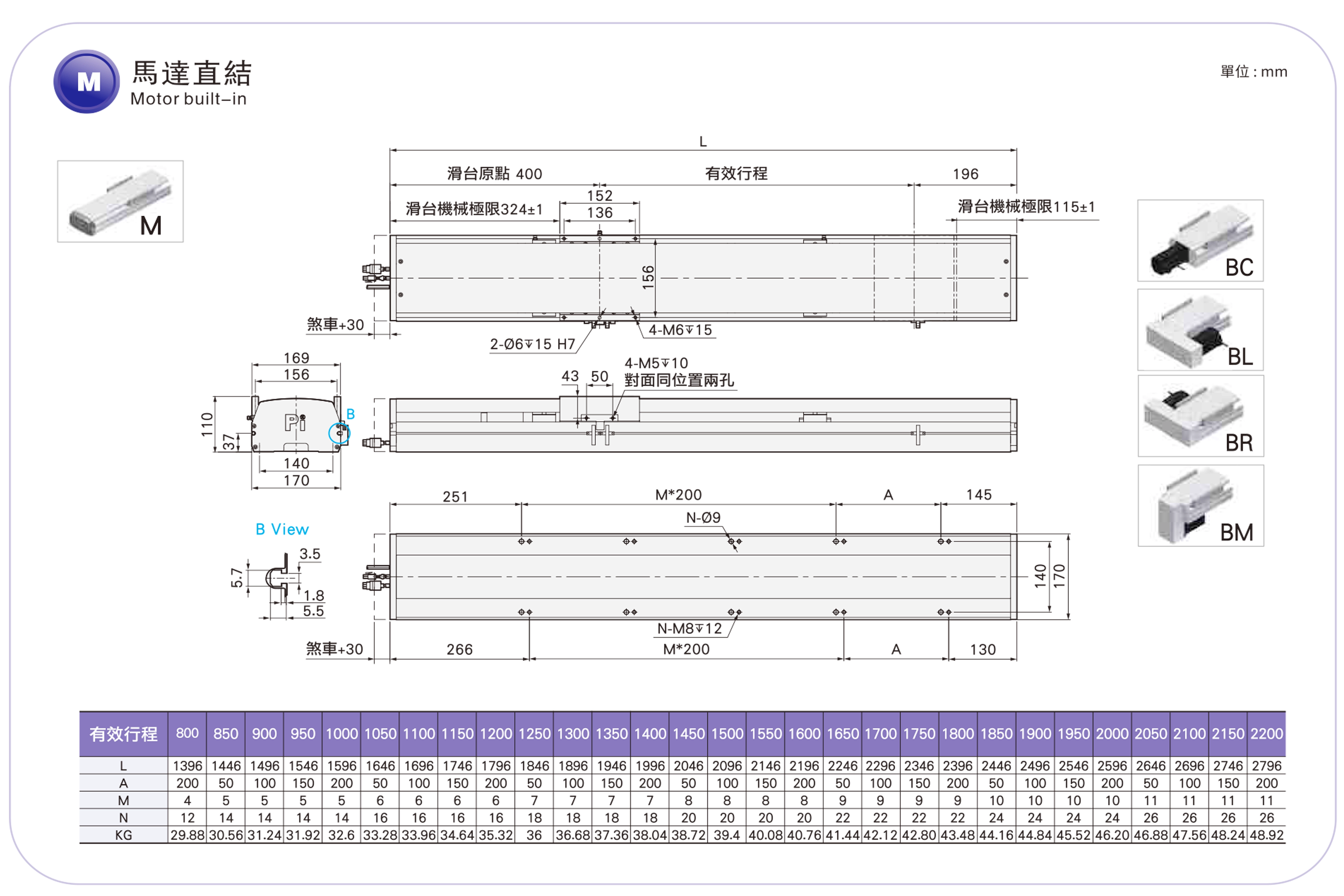

Mortier intégré
