Emplacement actuel：Accueil > Produit > Actionneur de courroie standard > Série MKR > MKR65 > Moteur côté gauche
Répétabilité ： ± 0,1 mm
Charge horizontale : 60 kg
Plomb: 130 mm
Vitesse maximale : 2166 mm/s
Pas de course : 100-5 500 mm
Réglez l'accélération et la décélération du moteur sur 0,2 seconde.
Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.
Délai de livraison : 7-10 jours
| Spécification | Répétabilité (mm) | ±0,1 | ||||
| Plomb (mm) | 130 | |||||
| Rapport de réduction | 3:1 | 5:1 | 7:1 | 10:1 | ||
| Vitesse maximale (mm/s) | 2166 | 1300 | 928 | 650 | ||
| Charge utile maximale | Horizontale (kg) | 30 | 45 | 55 | 60 | |
| Verticale (kg) | 9 | 15 | 16 | 17 | ||
| Poussée nominale (N) | 182 | 302 | 413 | 603 | ||
| Pas de course (mm) | Pas de 100-5500 mm/100 mm | |||||
| Parties | Puissance du servomoteur CA (W) | 400W | ||||
| Largeur de la boule (mm) | 25 | |||||
| Guide linéaire à haute rigidité (mm) | L15XH13 | |||||
| Capteur domestique | Dehors | EE-SX672(NPN) | ||||

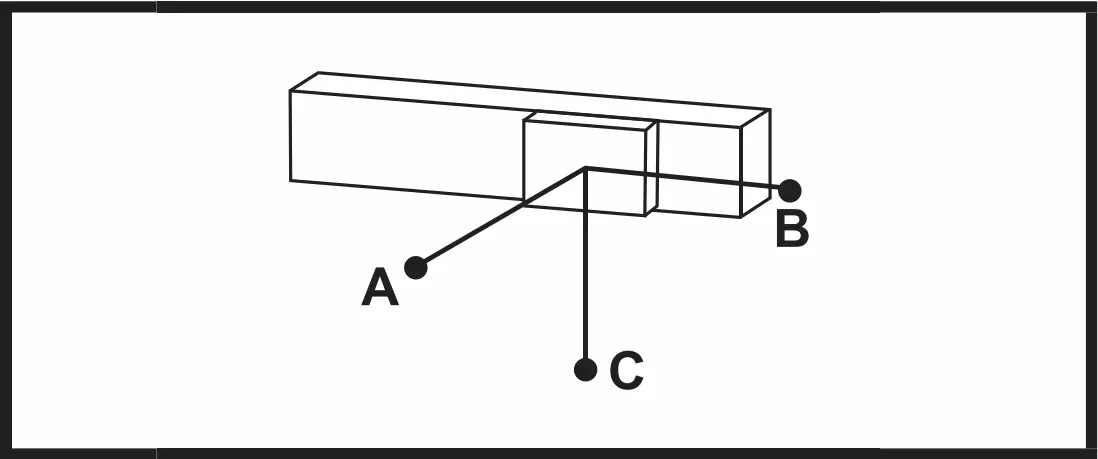

| Installation horizontale | UN | B | C | |
| 3 ∶ 1 | 10 kg | 950 | 250 | 42 |
| 20 kg | 420 | 105 | 18 | |
| 30 kg | 250 | 55 | 10 | |
| 5∶1 | 25 kg | 950 | 140 | 24 |
| 35 kg | 625 | 90 | 15 | |
| 45 kg | 450 | 55 | 10 | |
| 7∶1 | 28 kg | 1300 | 145 | 25 |
| 40 kg | 850 | 90 | 15 | |
| 55 kg | 550 | 50 | 10 | |
| 10∶1 | 30 kg | 1850 | 145 | 25 |
| 45 kg | 1250 | 90 | 15 | |
| 60 kg | 800 | 50 | 10 | |

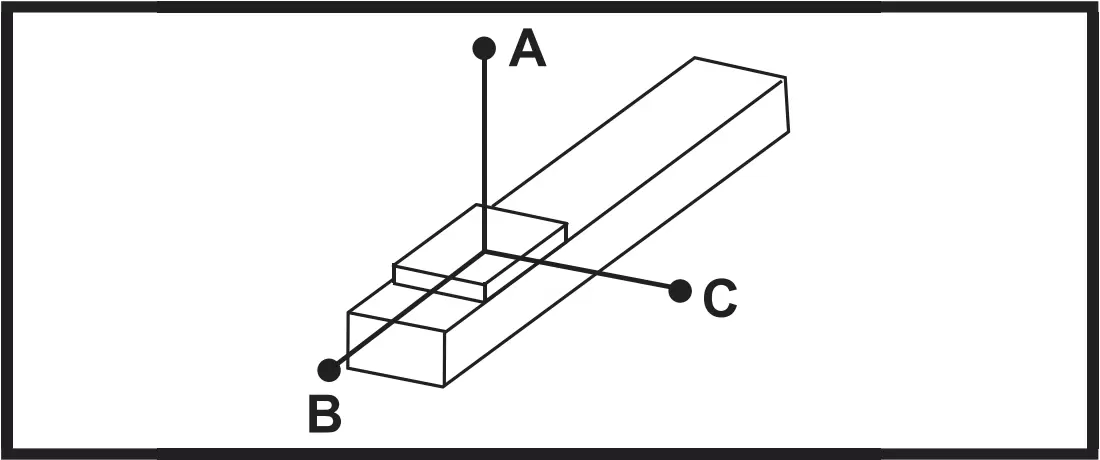

| Installation murale | UN | B | C | |
| 3 ∶ 1 | 10 kg | 42 | 250 | 950 |
| 20 kg | 19 | 110 | 450 | |
| 30 kg | 10 | 60 | 260 | |
| 5∶1 | 25 kg | 25 | 140 | 950 |
| 35 kg | 15 | 90 | 600 | |
| 45 kg | 10 | 60 | 450 | |
| 7∶1 | 28 kg | 25 | 145 | 1300 |
| 40 kg | 15 | 90 | 850 | |
| 55 kg | 10 | 60 | 550 | |
| 10∶1 | 30 kg | 25 | 140 | 1950 |
| 45 kg | 15 | 90 | 1550 | |
| 60 kg | 10 | 60 | 800 | |

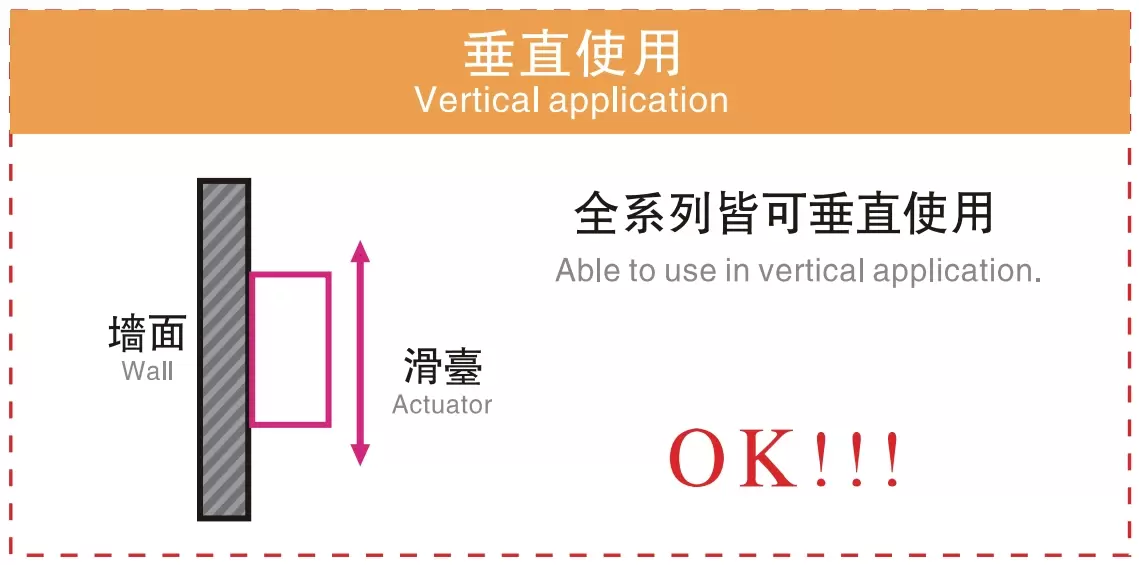

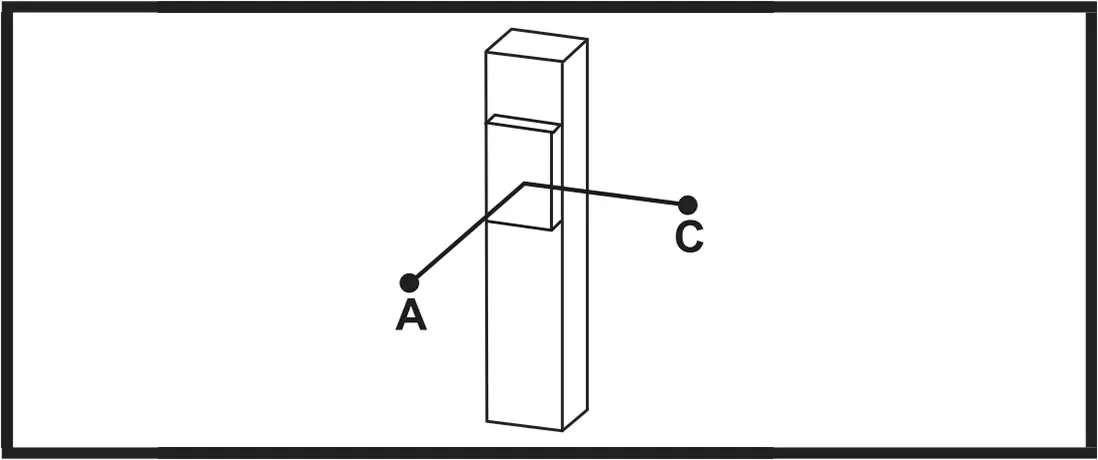

| Installation verticale | UN | C | |
| 3 ∶ 1 | 3 kg | 900 | 900 |
| 6 kg | 450 | 450 | |
| 9kg | 300 | 300 | |
| 5∶1 | 5 kg | 900 | 900 |
| 10 kg | 450 | 450 | |
| 15 kg | 300 | 300 | |
| 7∶1 | 6 kg | 900 | 900 |
| 12 kg | 450 | 450 | |
| 16 kg | 300 | 300 | |
| 10∶1 | 6 kg | 900 | 900 |
| 13 kg | 450 | 450 | |
| 17 kg | 330 | 330 | |

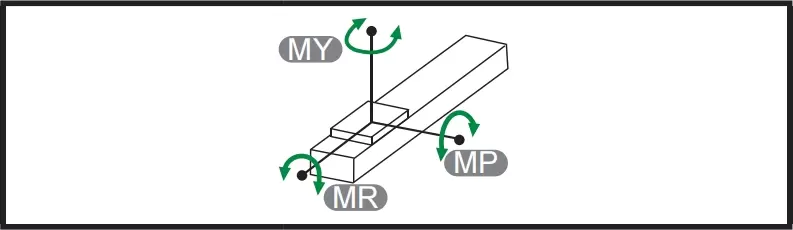

| MON | 337,9 |
| Député | 337,9 |
| M | 58,6 |
| Utiliser où | Mode piloté | Spécification du modèle | Mécanisme réducteur | Sortie moteur (w) | Largeur (mm) | Répétabilité (mm) | Spécification de la ceinture | Charge utile maximale (kg) | Vitesse maximale (mm/s) *1 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Largeur de la ceinture (mm) | Plomb (mm) | Horizontal | Verticale | ||||||||
| Standard | Courroie de distribution | MKR40 | Oui | 100W | 40 | ±0,1 | 15 | 90 | 8 | 2 | 4500 |
| MKR65 | Oui | 400W | 65 | ±0,1 | 30 | 130 | 60 | 17 | 5000 | ||
| MKR80 | Oui | 750W | 80 | ±0,1 | 35 | 200 | 100 | 24 | 5000 | ||
| MKR110 | Oui | 750W/1000 | 110 | ±0,1 | 50 | 280 | 200 | 50 | 5000 | ||
| OBB65 | Oui | 400W | 65 | ±0,1 | 30 | 110 | 25 | 6 | 5000 | ||
