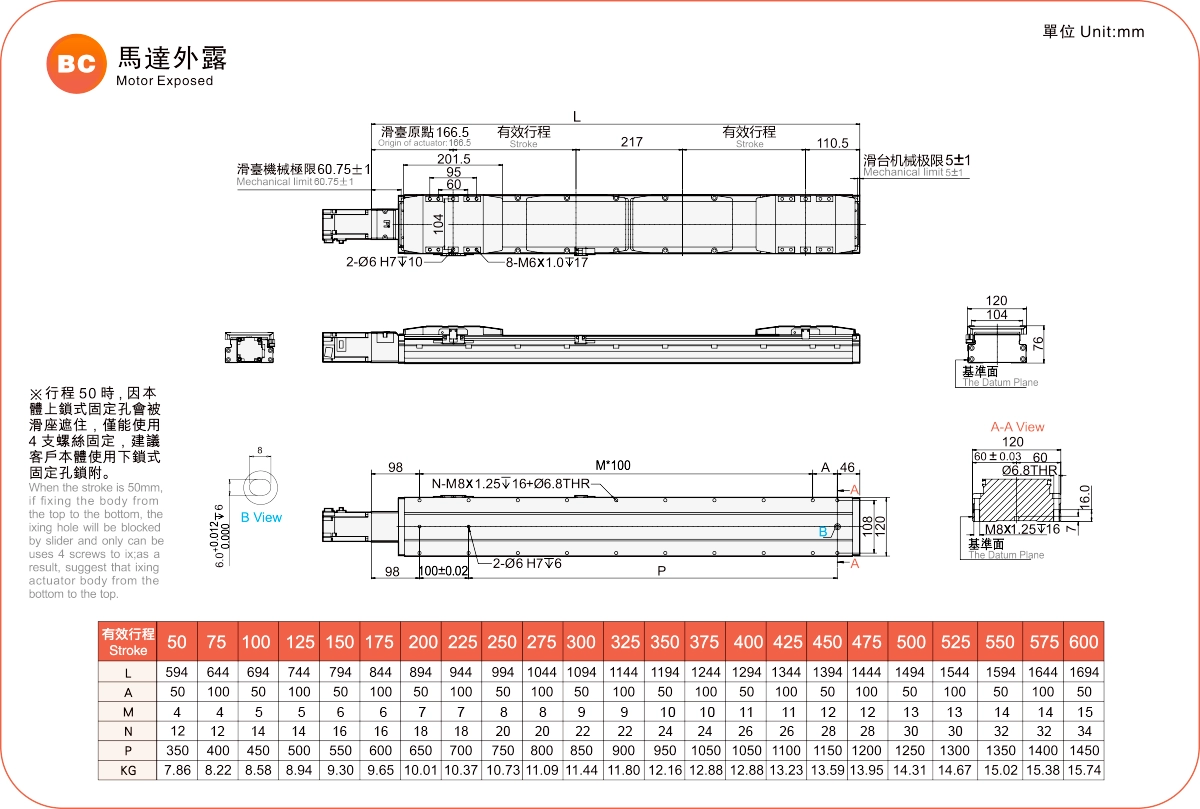

Emplacement actuel：Accueil > Produit > Actionneur à vis à billes standard > Série GRH > GRH12M > Moteur exposé

Léger et longue durée de vie

Largeur du corps : 120 mm

Répétabilité：±0,01 mm

Charge horizontale : 110 kg

Charge verticale : 33 kg

Vitesse maximale : 250 mm/s

Plage de déplacement : 50-1 250 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide d'assise coulissante

Le corps et la glissière sont formés d'un seul tenant, ce qui améliore le problème de mauvaise rigidité et réduit la largeur, réduisant ainsi l'espace d'installation de l'équipement.

Entretien facile

Les deux côtés de toute la série sont équipés de buses d'injection d'huile externes qui peuvent être directement remplies d'huile sans avoir besoin de couvercle. La conception spéciale des attaches de ceinture en acier peut réduire les poils et peut être utilisée dans des environnements de salle blanche.

Assemblage, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Ajoutez un support de surface de référence d'installation sur le côté du corps. Il y a un trou de goupille de positionnement au bas du corps.

La force augmente et la douceur s'améliore

Grâce à l'utilisation d'une structure de carrosserie en aluminium, la résistance de la carrosserie est considérablement augmentée. Par rapport au RMH5S/6S, le rail en acier est intégré dans le corps en aluminium puis rectifié, améliorant ainsi la précision de la hauteur de marche et de la rectitude en dessous de ± 0,02 mm (par rapport au RMH10/12).

Méthode de commande

GRH12M-L5-100-BC-M40B-C4-0001

Spécification

Spécification	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5
	Vitesse maximale (mm/s) ※1		250
	Charge utile maximale	Horizontale (kg)	110 (double chariot)
		Verticale (kg)	33 ( Double chariot)
	Poussée nominale (N)		1388
	Pas de course (mm) ※2		50-1250 mm/25 pas
Parties	Puissance du servomoteur CA (W)		400
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire à haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		10X14
	Capteur domestique	Dehors	EE-SX674(NPN)

Disposition du capteur

※1 La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail. Veuillez vous référer à la P85 pour plus de détails.

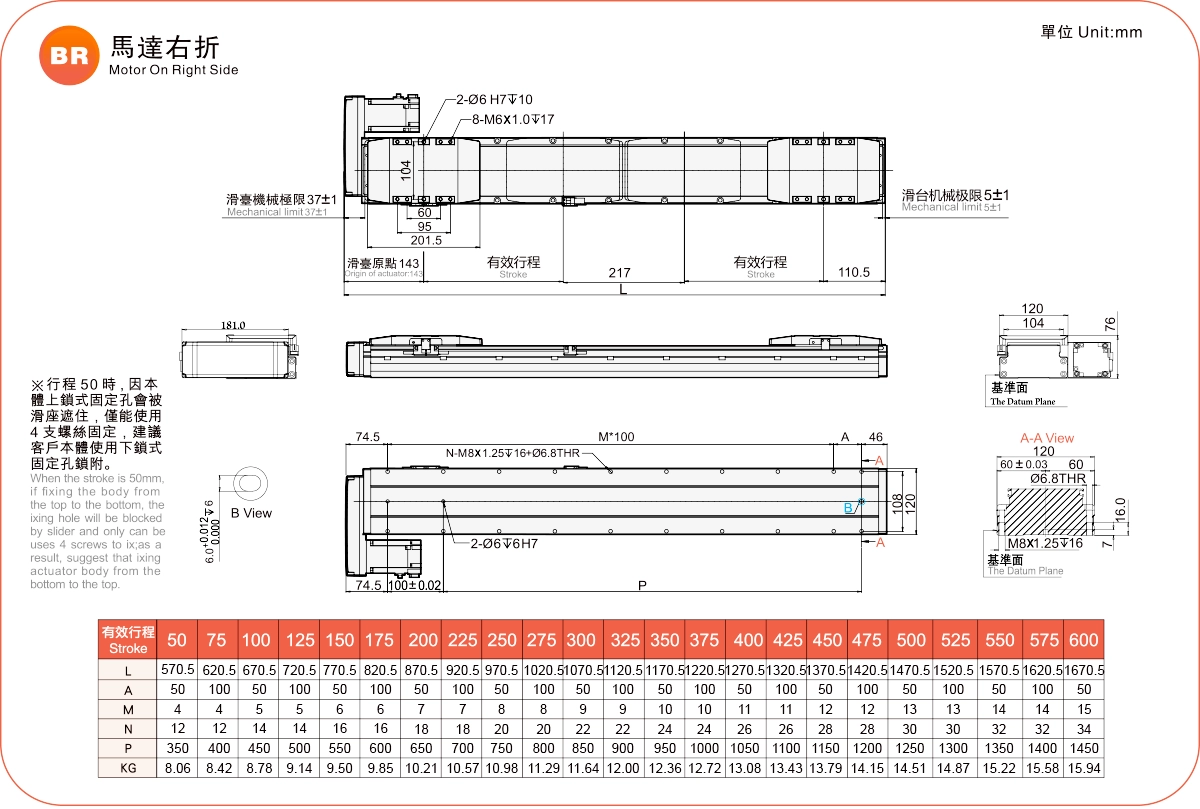

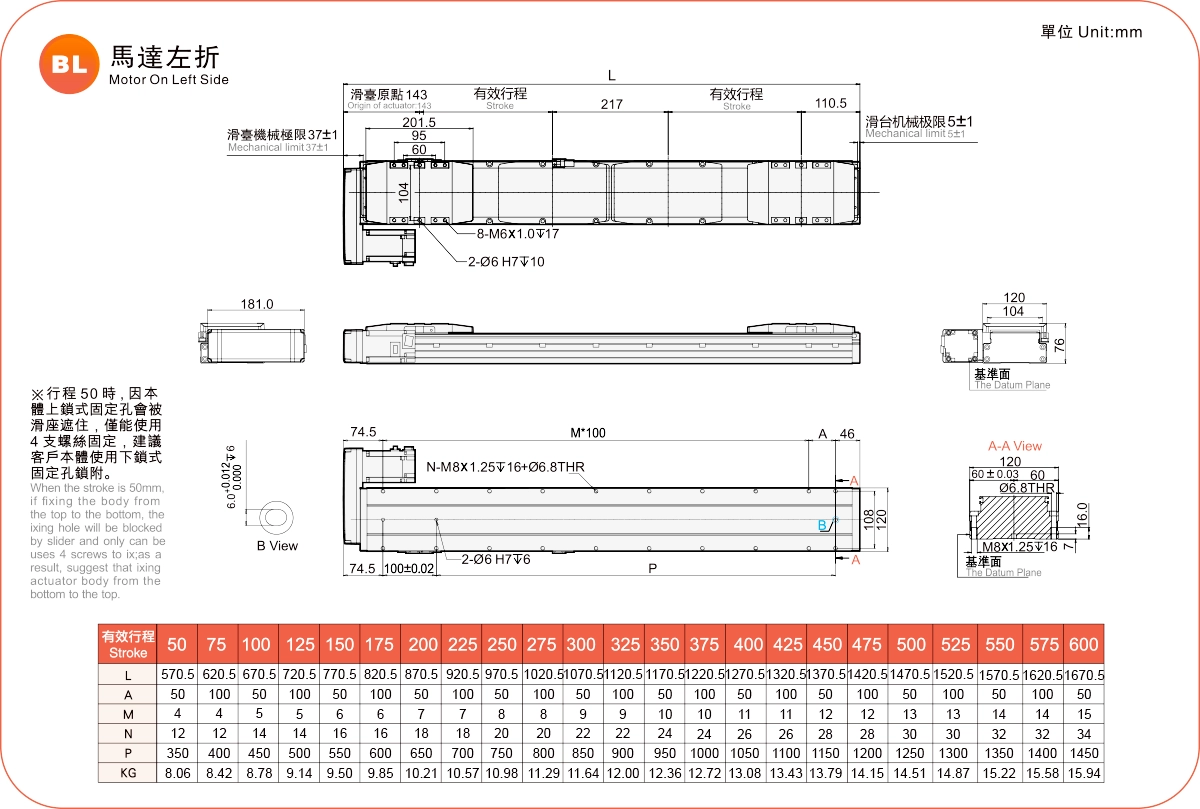

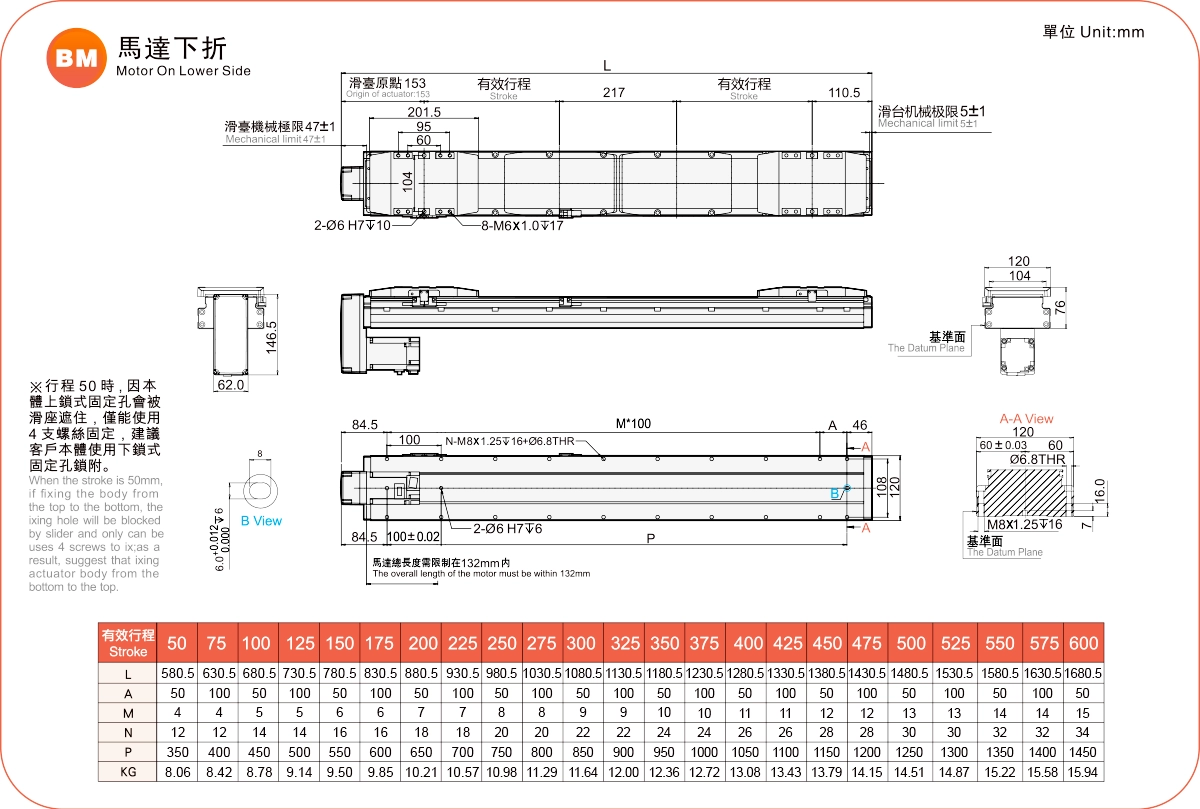

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb5	60 kg	1560	250	340
	80 kg	2100	180	250
	110 kg	1500	120	170

(Unité : mm)

Installation murale		UN	B	C
Plomb5	55 kg	280	280	3300
	75 kg	200	190	2400
	110 kg	130	125	1550

(Unité : mm)

Installation verticale		UN	C
Plomb5	15 kg	1200	1200
	22 kg	820	820
	33 kg	550	550

Moment de chargement statique

(Unité : Nm)

MON	606
Député	606
M	1168

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRH4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La vitesse la plus élevée est basée sur le régime maximal du servomoteur (3 000).

Actionneur à vis à billes à course longue

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRH5M	100W	54	±0,01	12	2	30	10	100
		GRH8M	200/400W	82	±0,01	16	5	50	15	250
		GRH12M	400W	120	±0,01	16	5	110	33	1600
