Léger et longue durée de vie

Largeur du corps : 60-200 mm

Répétabilité : ±0,005/0,01 mm

Charge horizontale : 150 kg

Charge verticale : 55 kg

Vitesse maximale : 250 mm/s

Course du piston : 800-2600 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Explication de la combinaison multi-axes

Grâce à de multiples combinaisons de tables coulissantes mono-axes, nous avons développé des systèmes de commande manuelle multi-axes à 2 et 3 axes :
(1) Comparés aux robots verticaux multi-sections, ils présentent un prix avantageux ;
(2) Leur conception mécanique ingénieuse permet d'obtenir des robots orthogonaux à haute rigidité, réduisant ainsi les vibrations et les déformations ;
(3) Ils offrent diverses combinaisons possibles de tables coulissantes mono-axes.

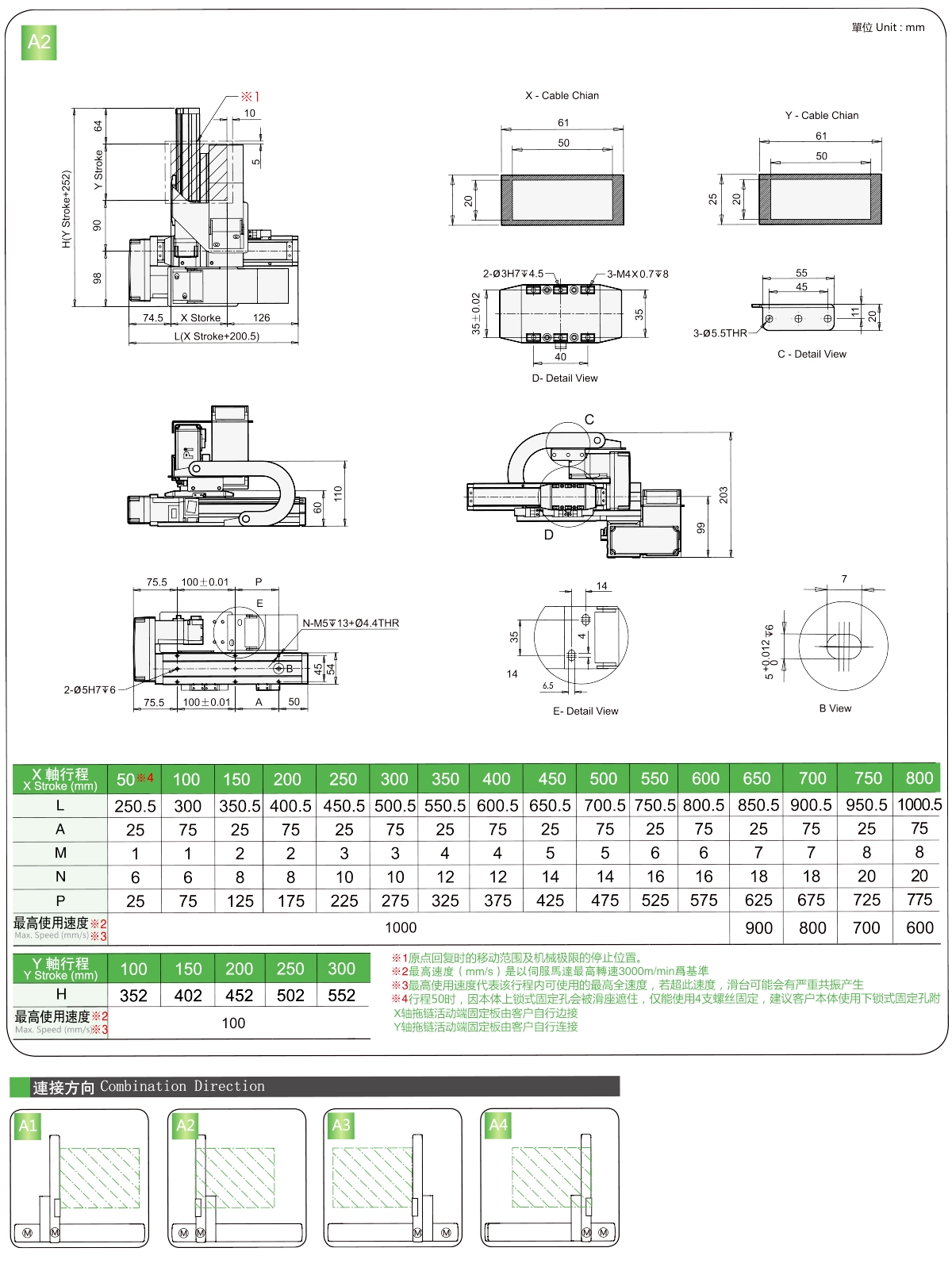

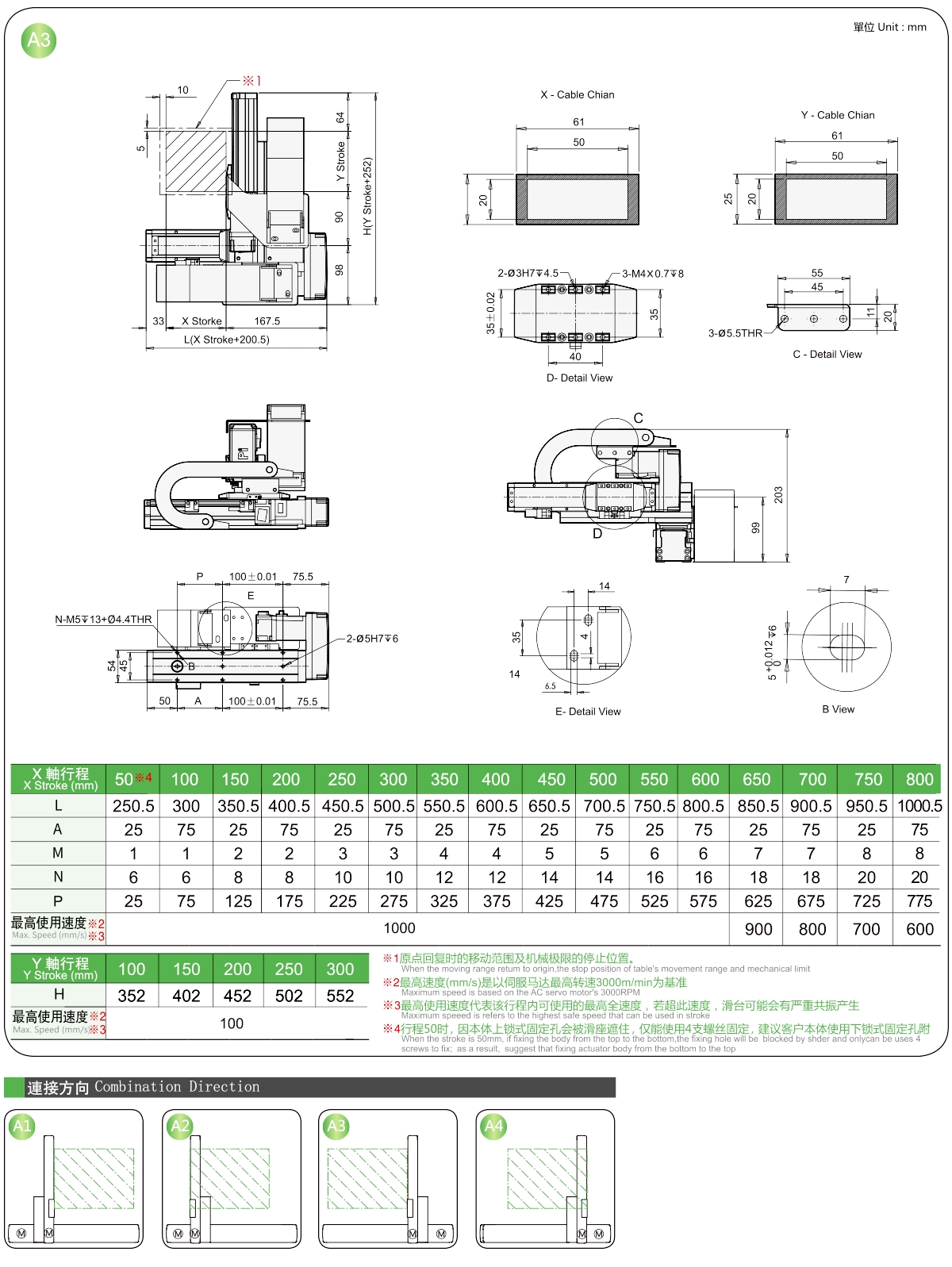

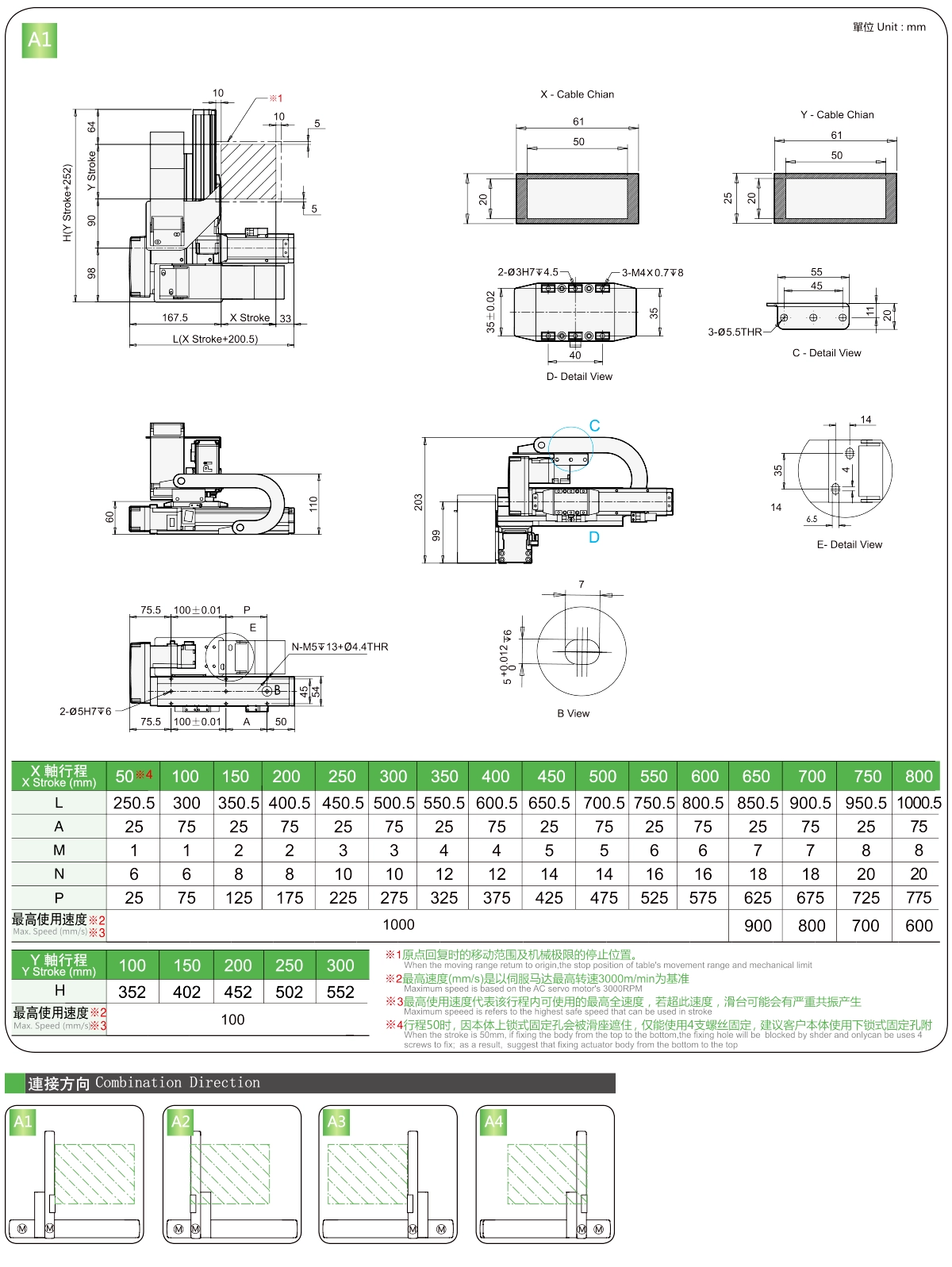

Direction de connexion

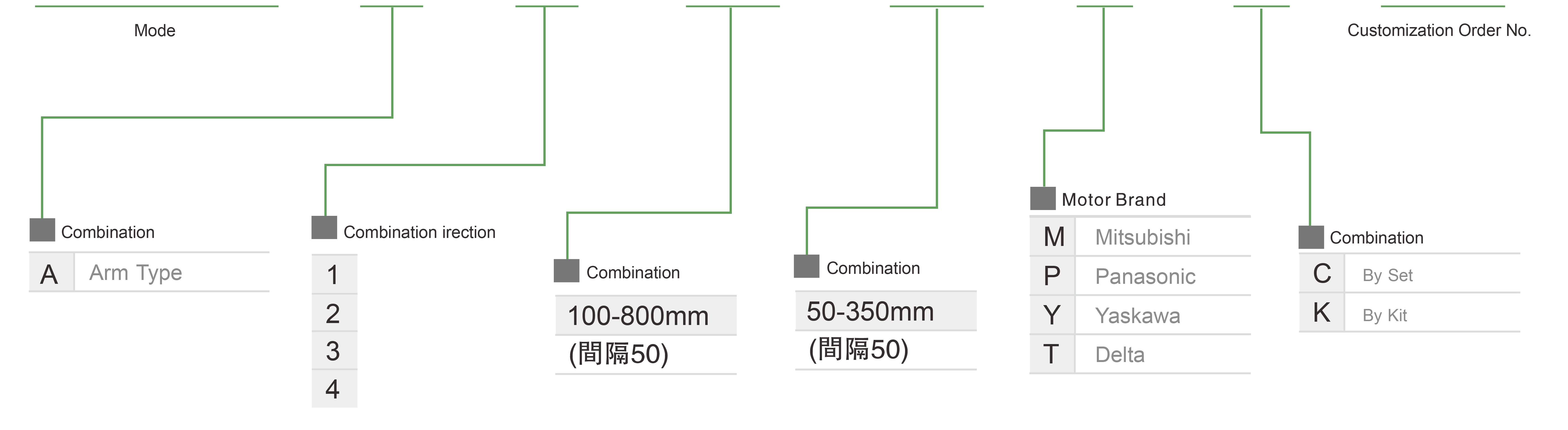

Méthode de commande

XYGH210-A- 1 - 300 -300- M - C-0001

Spécification

Article	Axe X	Axe Y
Type de modèle	GRH5	GRH4
Répétabilité (mm)	±0,005	±0,005
Pas de vis à billes (mm)	20	2
Vitesse maximale (mm/s) ※1	1000	100
Course 50 mm Pas (mm)	50-800	100-300
Puissance de sortie du servomoteur CA (W)	100	50
Environnement	0 à 40 °C, humidité relative inférieure à 85 %

※2 La vitesse maximale est basée sur le servomoteur AC 3000 tr/min.

Charge utile maximale

Course Y (mm)	100	150	200	250	300
Charge utile Y (kg)	4.5	3.9	3.6	3	2.8

*Uniquement pour une installation horizontale

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Combinaison	Numéros d'axe	Plomb			Vitesse maximale (mm/s)			Course (mm)
Utiliser là	Mode de conduite	Spécifications du modèle	Combinaison	Numéros d'axe	Axe X	Axe Y	Axe Z	Axe X	Axe Y	Axe Z	Axe X	Axe Y	Axe Z
Standard	vis à billes	XYGH210-A	Type de bras	2 axes	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 axes	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 axes	20	10	5	1000	500	250	500~1250	100~550	50~350
