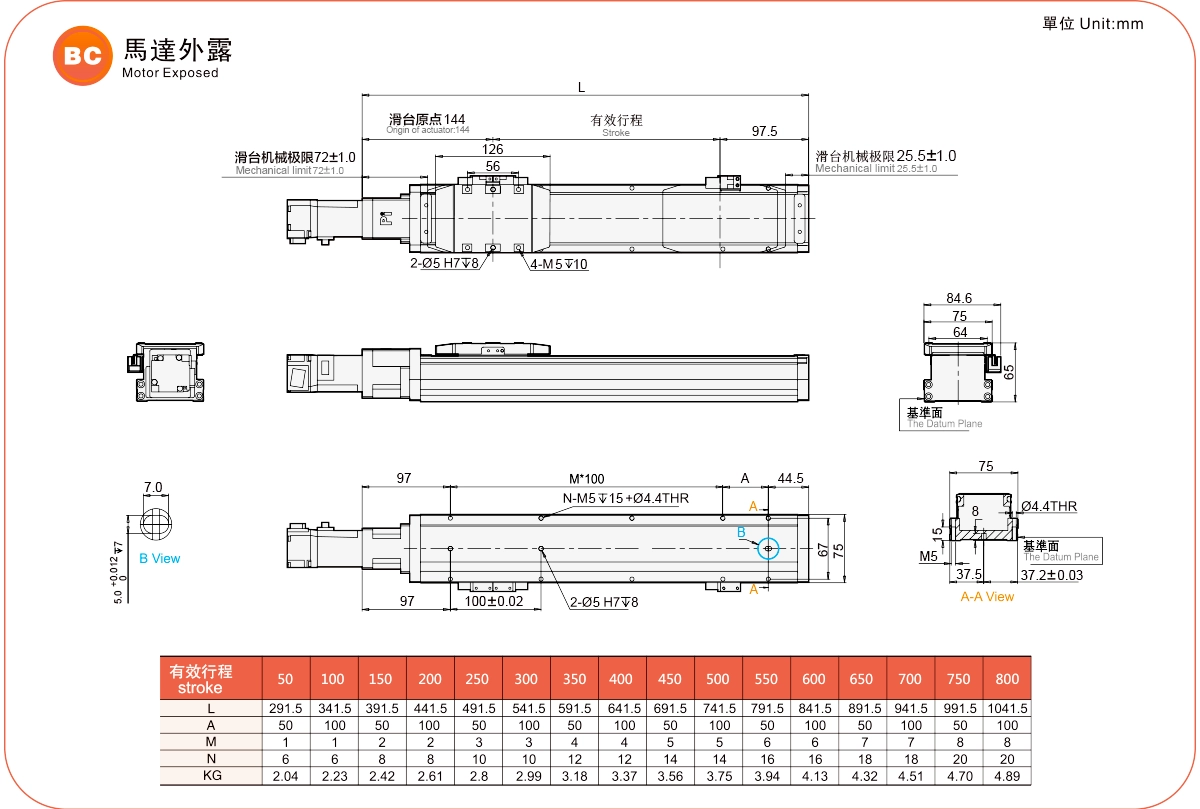

Emplacement actuel：Accueil > Produit > Actionneur à vis à billes standard > Série GRH > GRH7 > Moteur exposé

Léger et longue durée de vie

Largeur du corps : 75 mm

Répétabilité：±0,01 mm

Charge horizontale : 35 kg

Charge verticale : 11 kg

Vitesse maximale : 1000 mm/s

Plage de déplacement : 50-800 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide d'assise coulissante

Le corps et la glissière sont formés d'un seul tenant, ce qui améliore le problème de mauvaise rigidité et réduit la largeur, réduisant ainsi l'espace d'installation de l'équipement.

Entretien facile

Les deux côtés de toute la série sont équipés de buses d'injection d'huile externes qui peuvent être directement remplies d'huile sans avoir besoin de couvercle. La conception spéciale des attaches de ceinture en acier peut réduire les poils et peut être utilisée dans des environnements de salle blanche.

Assemblage, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Ajoutez un support de surface de référence d'installation sur le côté du corps. Il y a un trou de goupille de positionnement au bas du corps.

La force augmente et la douceur s'améliore

Grâce à l'utilisation d'une structure de carrosserie en aluminium, la résistance de la carrosserie est considérablement augmentée. Par rapport au RMH5S/6S, le rail en acier est intégré dans le corps en aluminium puis rectifié, améliorant ainsi la précision de la hauteur de marche et de la rectitude en dessous de ± 0,02 mm (par rapport au RMH10/12).

Méthode de commande

GRH7-L5-100-BC-M10-C4-0001

Spécification

Spécification	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		2	5	10	20
	Vitesse maximale (mm/s)		100	250	500	1000
	Charge utile maximale	Horizontale (kg)	35	35	17	11
		Verticale (kg)	11	11	6	3
	Poussée nominale (N)		854	341	170	85
	Pas de course (mm)		Pas de 50-800 mm/50 mm
Parties	Puissance du servomoteur CA (W)		100
	Ø vis à billes (mm)		C7Ø12
	Accouplement (mm)		7X8
	Capteur domestique	Dehors	EE-SX674(NPN)

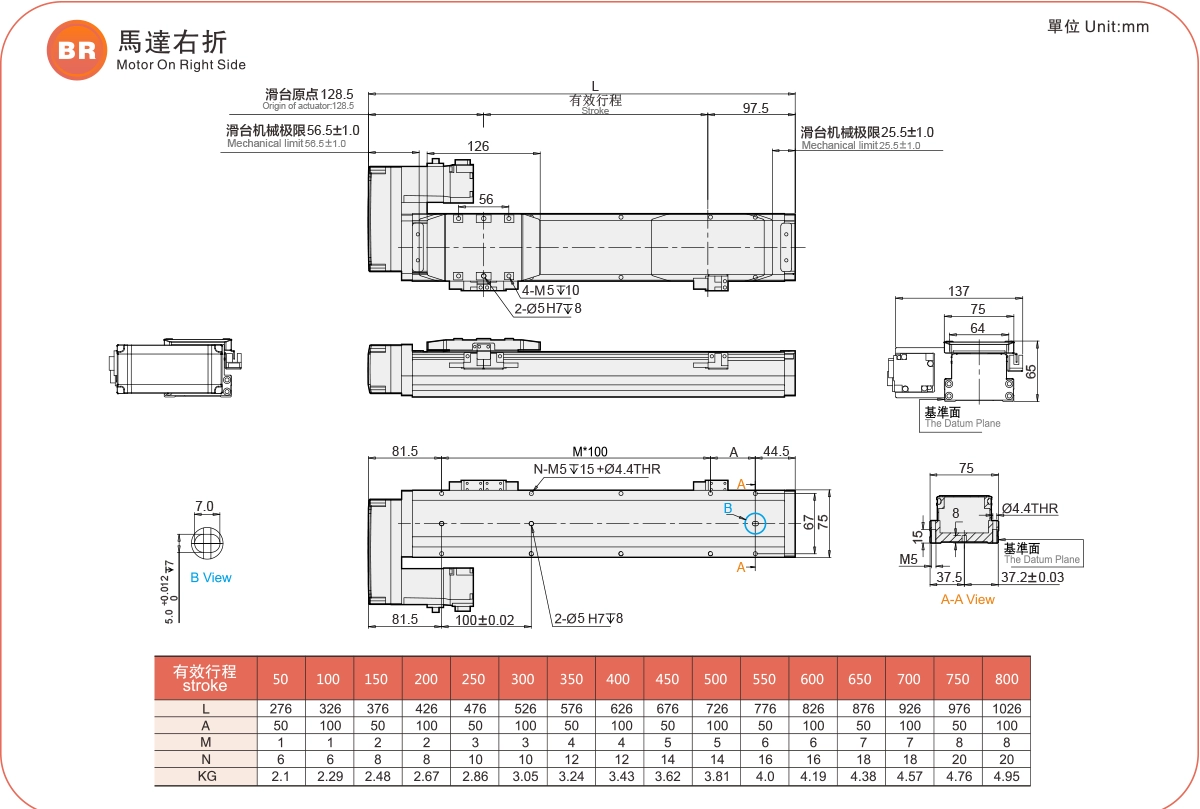

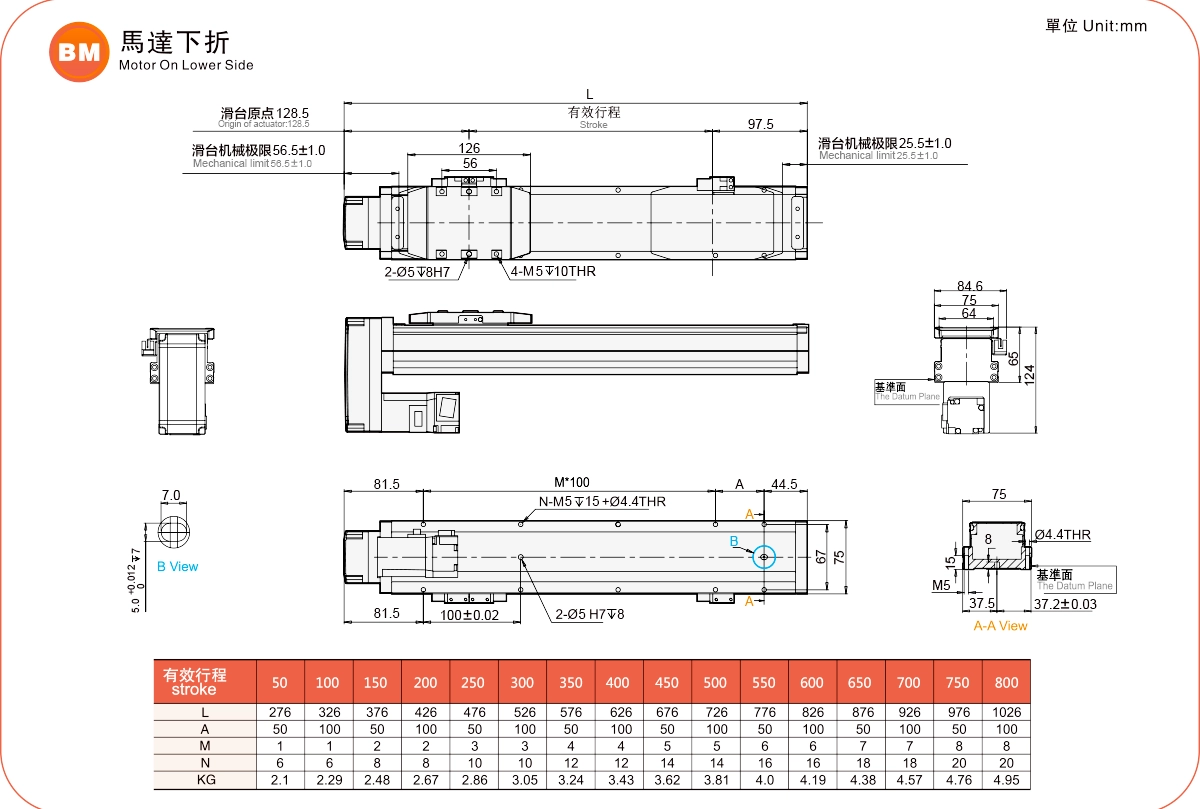

Disposition du capteur

La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

*Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb2	11 kg	880	130	167
	23 kg	730	56	76
	35 kg	620	32	48
Plomb5	11 kg	820	96	110
	23 kg	520	43	51
	35 kg	310	20	21
Plomb10	6 kg	720	150	192
	11 kg	435	81	90
	17 kg	280	45	55
Plomb20	6 kg	376	130	125
	9kg	260	73	91
	11 kg	212	57	62

(Unité : mm)

Installation murale		UN	B	C
Plomb2	11 kg	165	110	980
	23 kg	62	51	810
	35 kg	42	31	620
Plomb5	11 kg	120	79	650
	23 kg	76	54	420
	35 kg	32	23	271
Plomb10	6 kg	230	205	650
	11 kg	95	85	420
	17 kg	58	43	265
Plomb20	6 kg	221	204	350
	9kg	127	119	260
	11 kg	102	93	180

(Unité : mm)

Installation verticale		UN	C
Plomb2	7 kg	230	230
	9kg	155	155
	11 kg	120	120
Plomb5	5 kg	186	186
	9kg	117	117
	11 kg	95	95
Plomb10	1kg	900	900
	4 kg	253	253
	6 kg	150	150
Plomb2	1kg	700	700
	2,5 kg	330	330
	3 kg	285	285

Moment de chargement statique

(Unité : Nm)

MON	123
Député	123
M	172

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRH4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La vitesse la plus élevée est basée sur le régime maximal du servomoteur (3 000).
