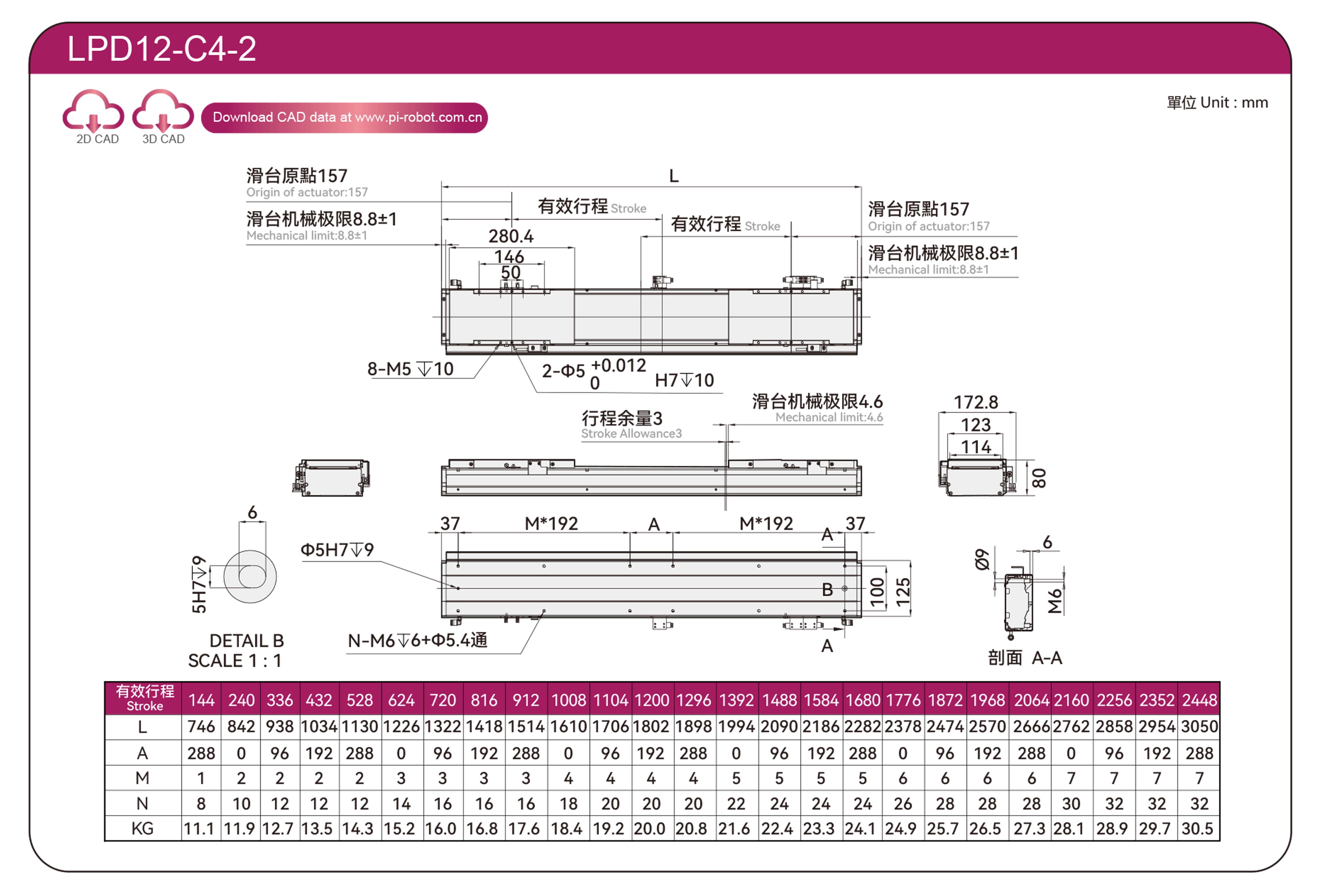

Emplacement actuel：Accueil > Produit > Actionneur de moteur linéaire > Série LPD > LPD12 > C4-2

Léger et longue durée de vie

Précision de répétabilité : ±0,003 mm

Force maximale : 352N

Force continue : 160 N

Poids de manutention continu : 25 kg

Course standard :

1-moteur simple : 112-2704/96 mm

Course standard :

2-Double moteur : 138-2730/96 mm

Vitesse maximale : 2500 mm/s

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Plusieurs pilotes sont sélectionnés et des glissières silencieuses importées de haute précision sont utilisées

Il peut réduire efficacement le bruit pendant le fonctionnement, améliorer la douceur, la durée de vie et l'efficacité de la lubrification. Convient aux industries de haute technologie qui nécessitent une vitesse élevée, de la tranquillité et de faibles émissions de poussière.

Corps haute rigidité

En adoptant une structure intégrée d’extrusion d’aluminium et en effectuant une analyse élémentaire, la conception structurelle optimale en termes de rapport rigidité/poids est obtenue.

Conception de boucle spéciale de plaque magnétique

Avantage : il empêche la chute de corps étrangers et n'endommage pas les composants internes. Facile à entretenir, longue durée de vie !

Tête de lecture de règle optique

Combinaison élastique de règle optique ou de règle magnétique

Méthode de commande

LPD12-C1-S-96-M-10-P-C4-1-3-0001

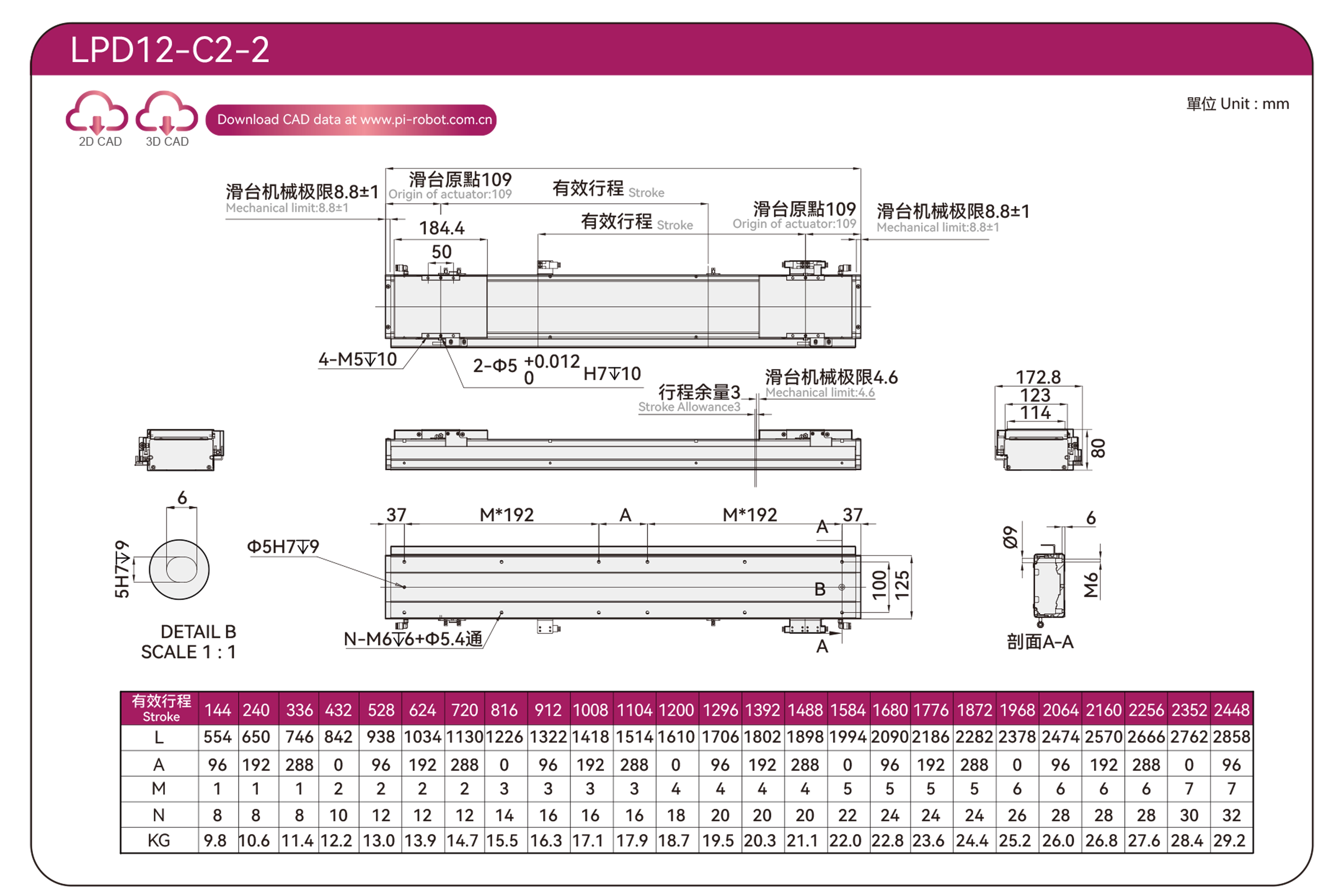

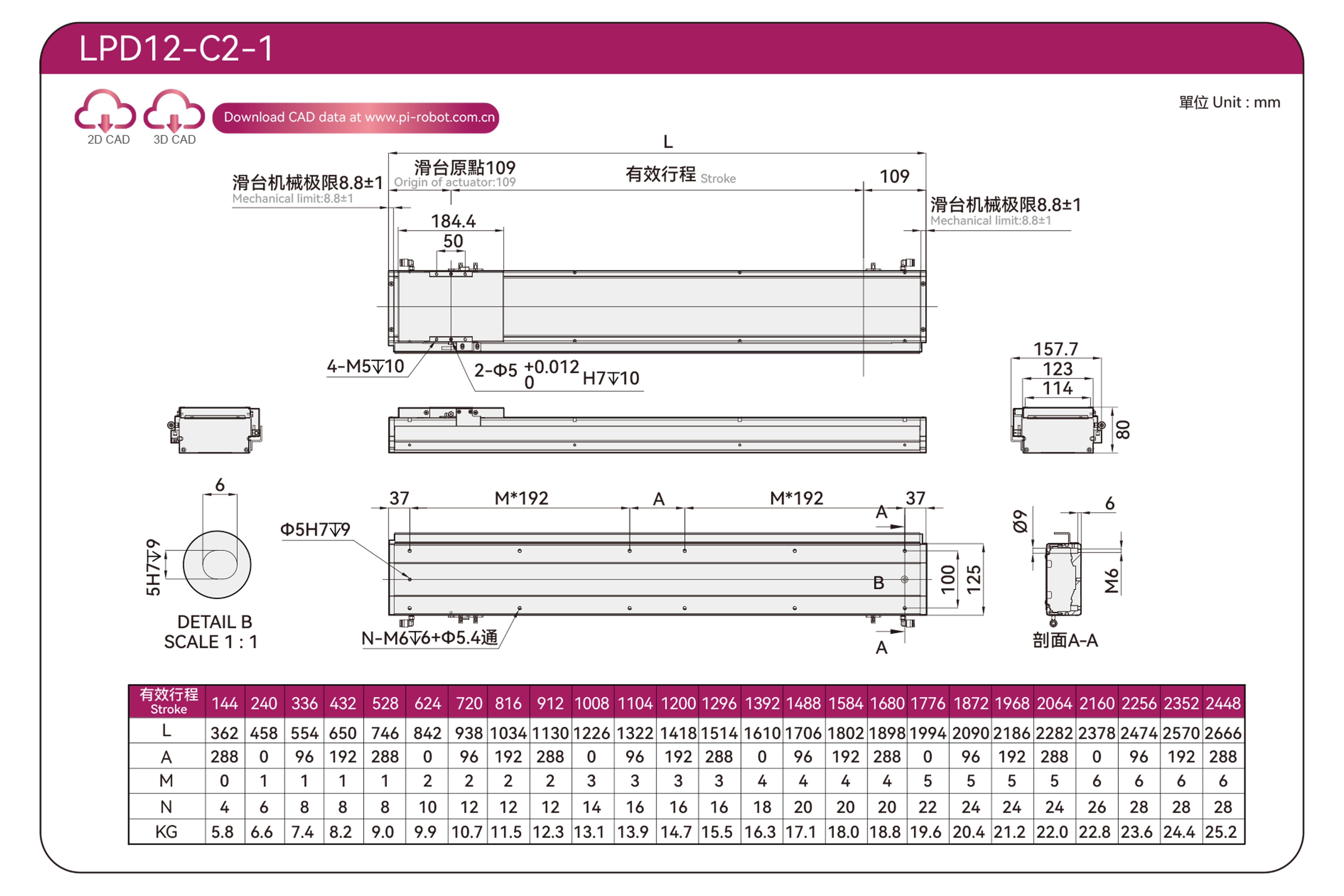

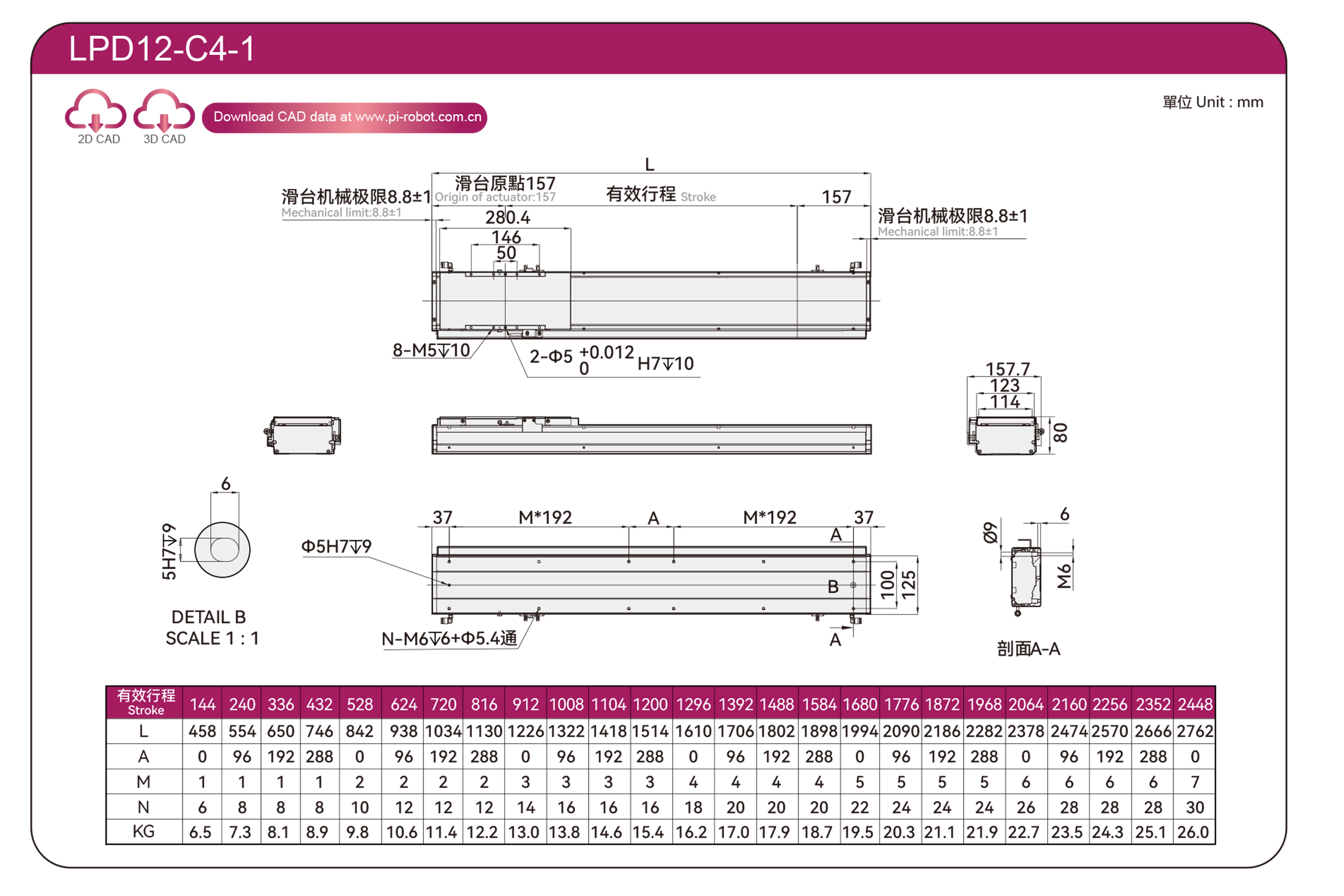

Spécification

Annuaire	Spécifications du cercle de fil	P40-C2-S	P40-C4-S
Spécification	Répétabilité (mm)	±0,003
	Charge utile maximale (kg)	20	25
	Vitesse maximale (mm/s)	2500
	Poussée continue (N)	80	160
	Poussée maximale (N)	176	352
	Courant continu (Ams)	3.3	3.3
	Courant de pointe (bras)	10.5	10.5
	Constante de force (N/bras)	24.2	48.4
	Inductance (mH)	18.7	37,6
	Résistance (ohm)	3.4	6.8
	Distance du pôle magnétique (mm)	24

Disposition du capteur

※1 La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Nous vous recommandons de réduire la vitesse de travail dans ces circonstances. Veuillez consulter P85 pour plus de détails.

La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Surplomb autorisé

(Unité : mm)

Installation horizontale		Charger	UN	B	C
Charger	P40-C2-S	5 kg	600	500	800
		10 kg	500	300	450
		15 kg	350	150	300
		20 kg	250	100	150
	P40-C4-S	10 kg	500	300	400
		15 kg	350	200	250
		20 kg	250	100	150
		25 kg	200	100	100

(Unité : mm)

Installation murale		Charger	UN	B	C
Charger	P40-C2-S	5 kg	800	500	550
		10 kg	450	300	450
		15 kg	300	150	300
		20 kg	150	100	200
	P40-C4-S	10 kg	400	300	450
		15 kg	250	200	300
		20 kg	150	100	200
		25 kg	100	100	100

Moment de chargement statique

(Unité : Nm)

MON	462
Député	462
M	385

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

La relation entre la vitesse et l'accélération

P40-C2-S

Vitesse (m/s) Accélération (G) Charge (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
5	2	2	2	1.8	1.7	1,5
10	1.3	1.3	1.2	1.2	1.1	1
15	0,9	0,7	0,8	0,8	0,7	0,7
20	0,7	0,7	0,7	0,6	0,6	0,5

P40-C4-S

Vitesse (m/s) Accélération (G) Charge (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.5	2.5	2.4	2.4	2.3	1.9
15	1.7	1.6	1.6	1.6	1,5	1.3
20	1.4	1.4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0,8

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Spécifications du moteur	La largeur du corps (mm)	La hauteur du corps (mm)	Répétabilité (mm)	Poussée continue (N)	Poussée maximale (N)	lrms(A)	Charge utile maximale (kg)	Vitesse maximale (mm/s) *1
Standard	Robot à moteur linéaire	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
