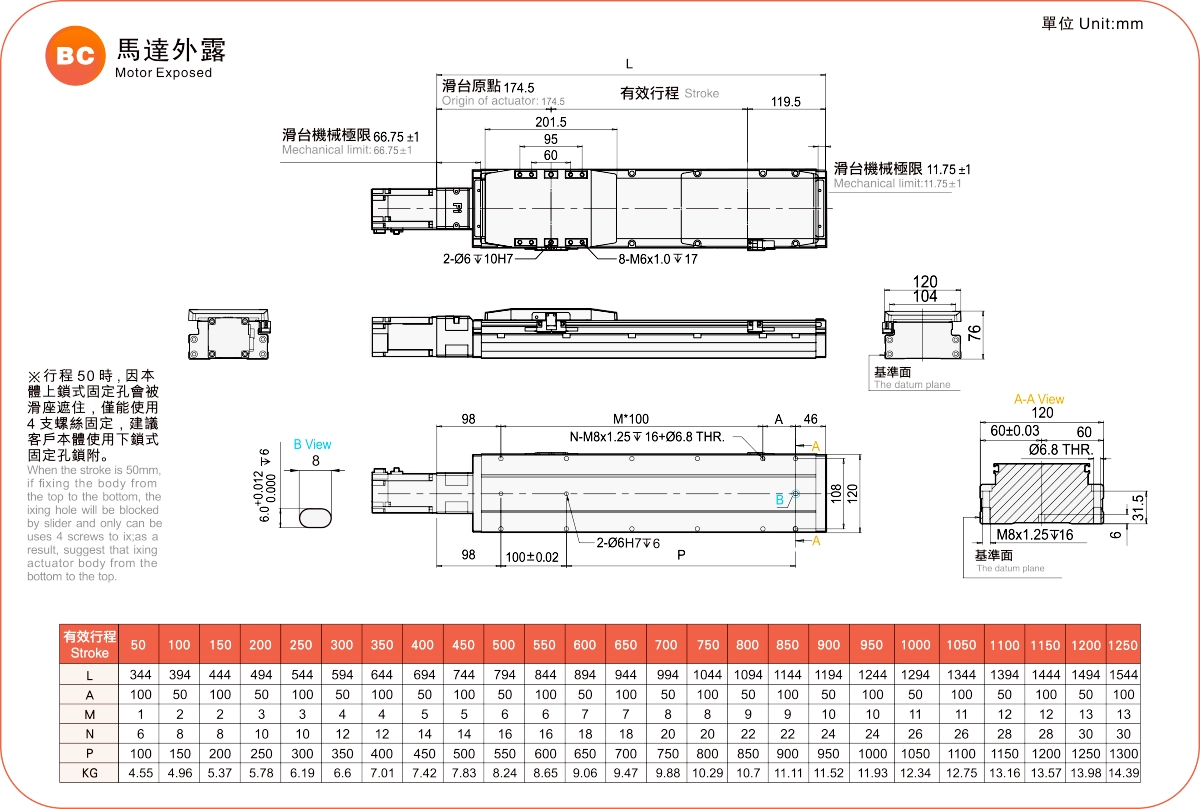

Localisation actuelle：Accueil > Produit > Actionneur à vis à billes standard > Série GRH > GRH12 > Moteur exposé

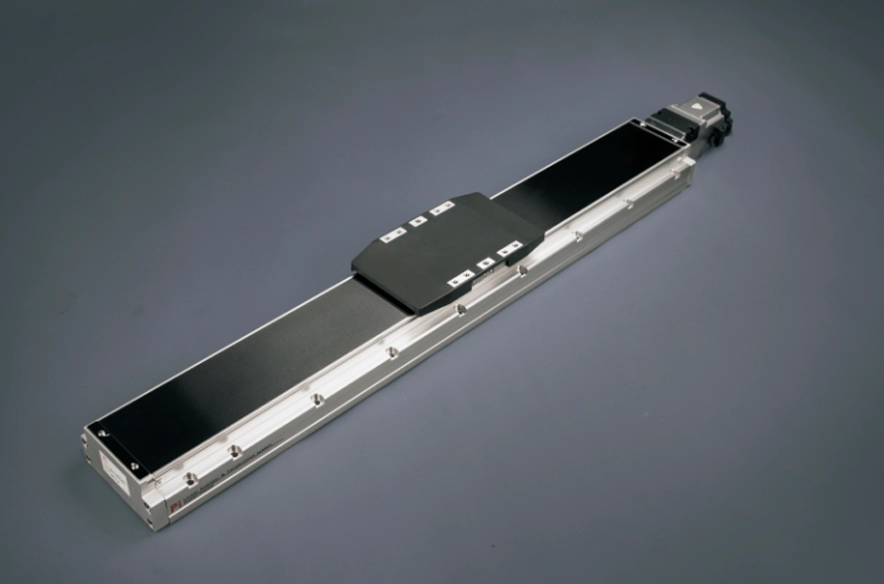

Léger et longue durée de vie

Largeur du corps : 120 mm

Répétabilité : ±0,01 mm

Charge horizontale : 110 kg

Charge verticale : 33 kg

Vitesse maximale : 1600 mm/s

Course du piston : 50-1250 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide du siège coulissant

Le corps et le coulisseau sont formés d'une seule pièce, ce qui améliore le problème de la faible rigidité et réduit la largeur, diminuant ainsi l'espace nécessaire à l'installation de l'équipement.

Entretien facile

Les deux côtés de l'ensemble de la série sont équipés de buses d'injection d'huile externes permettant un remplissage direct sans couvercle. La conception spéciale du collier de serrage en acier limite l'accumulation de poils et permet une utilisation en salle blanche.

Montage facile, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Prévoir un support de référence sur le côté du corps. Un trou pour goupille de positionnement est prévu au bas du corps.

La force augmente et la douceur s'améliore.

Grâce à sa structure en aluminium, la robustesse du châssis est considérablement accrue. Contrairement aux modèles RMH5S/6S, le rail en acier est intégré au châssis en aluminium puis rectifié, ce qui améliore la précision de la hauteur de marche et la rectitude à moins de ± 0,02 mm (comparativement aux RMH10/12).

Méthode de commande

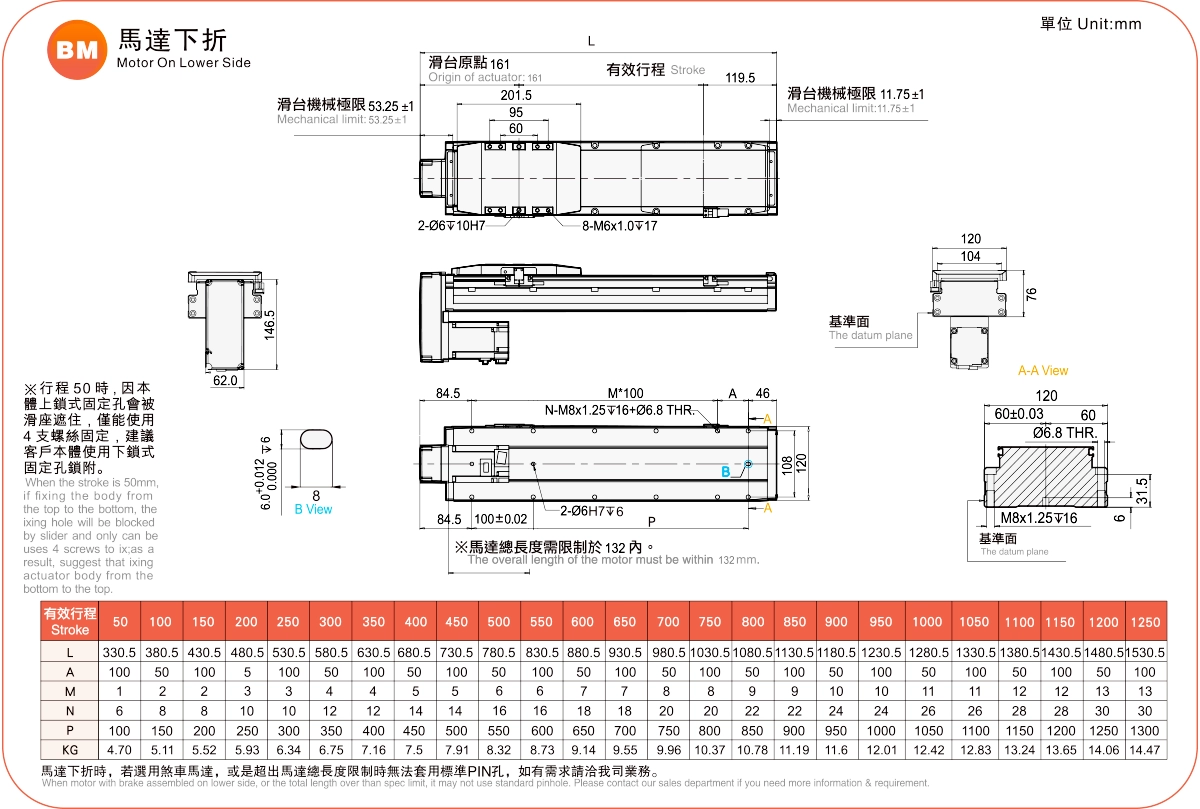

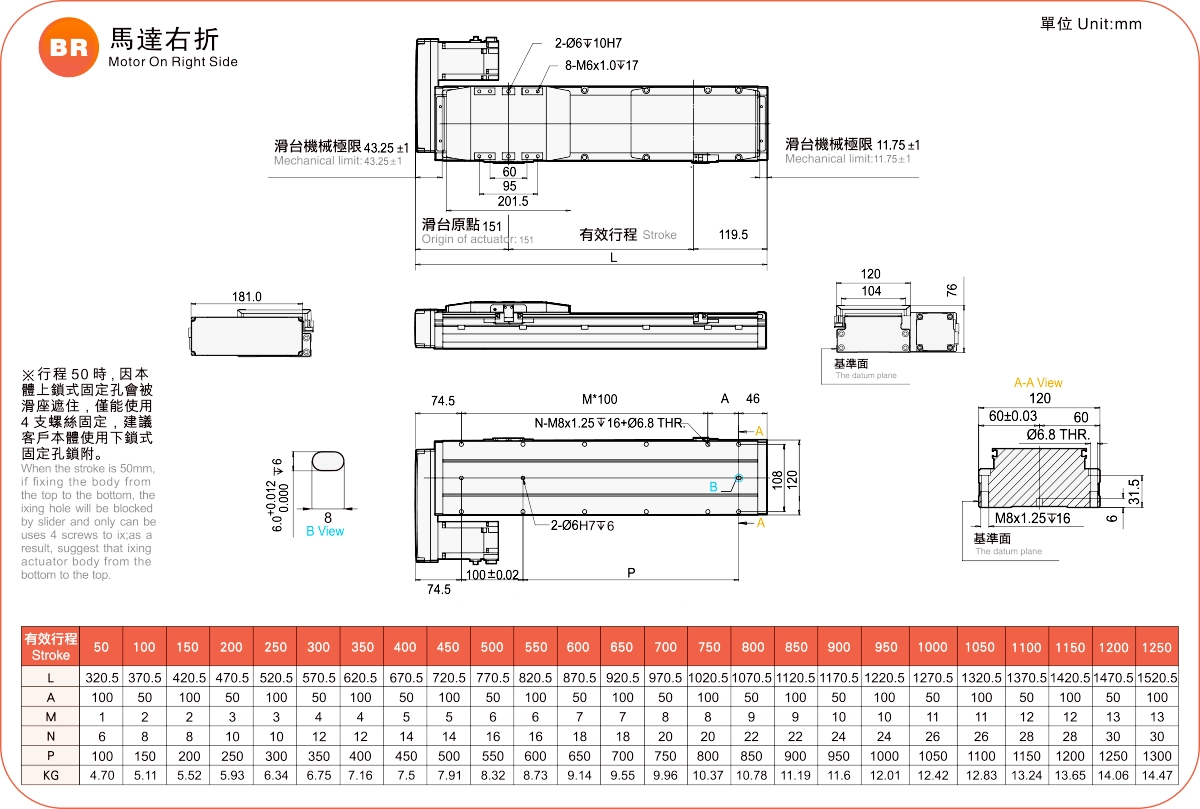

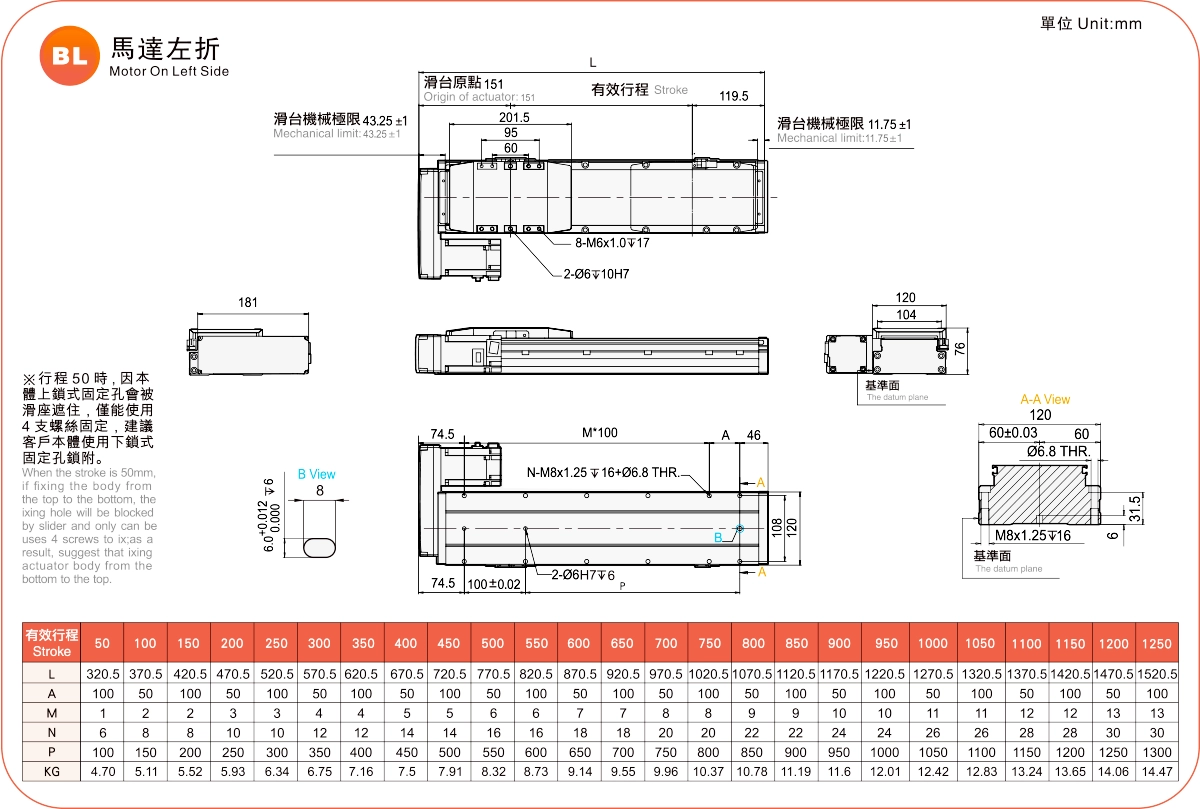

GRH12 - L5-100-BC-M40B - C4 -0001

Spécification

Spéc.	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	20	32
	Vitesse maximale (mm/s) ※1		250	500	1000	1600
	Charge utile maximale	Horizontal (kg)	110	88	40	30
		Vertical (kg)	33	22	10	8
	Poussée nominale (N)		1388	694	347	218
	Pas de la course (mm) ※2		Pas de 50 à 1250 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		400
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		10X14
		Intégré	EE-SX674(NPN)

Disposition des capteurs

※1 La valeur d'accélération et de décélération est fixée à 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produit. Dans ce cas, il est recommandé de réduire la vitesse de rotation. Voir page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	60 kg	2850	250	340
	80 kg	2100	180	250
	110 kg	1500	120	170
Lead10	30 kg	2850	490	600
	50 kg	1700	280	350
	88 kg	950	140	190
Lead20	10 kg	3400	1250	1400
	22 kg	1650	550	620
	40 kg	900	290	330
Plomb32	15 kg	1100	570	550
	25 kg	620	330	320
	30 kg	520	270	260

(Unité : mm)

Installation murale		UN	B	C
Lead5	55 kg	280	280	3300
	75 kg	200	195	2400
	110 kg	130	125	1550
Lead10	35 kg	400	410	2500
	55 kg	245	250	1550
	88 kg	150	150	950
Lead20	12 kg	900	1070	3000
	20 kg	550	630	1800
	40 kg	260	300	900
Plomb32	15 kg	440	570	1050
	30 kg	210	270	520
	-	-	-	-

(Unité : mm)

Installation verticale		UN	C
Lead5	15 kg	1200	1200
	22 kg	820	820
	33 kg	550	550
Lead10	10 kg	1600	1600
	14 kg	1150	1150
	22 kg	730	730
Lead20	7 kg	1800	1800
	10 kg	1250	1250
	-	-	-
Plomb32	5 kg	1600	1600
	8 kg	1000	1000
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	606
Député	606
M	1168

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Norme	vis à billes	GRH 4	50/100 W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3,5	500
		GRH 5	100 W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100 W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400 W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400 W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750 W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La vitesse maximale est basée sur le régime maximal du servomoteur (3000).

Actionneur à vis à billes à longue course

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Norme	vis à billes	GRH 5M	100 W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400 W	82	±0,01	16	5	50	15	250
		GRH 12M	400 W	120	±0,01	16	5	110	33	1600
