Localisation actuelle：Accueil > Produit > Actionneur de courroie standard > Série RMF > RMF17 > Moteur côté gauche

Léger et longue durée de vie

Répétabilité : ±0,04 mm

Charge horizontale : 45 kg

Passe : 40 mm

Vitesse maximale : 2000 mm/s

Pas de course : 100-4050 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

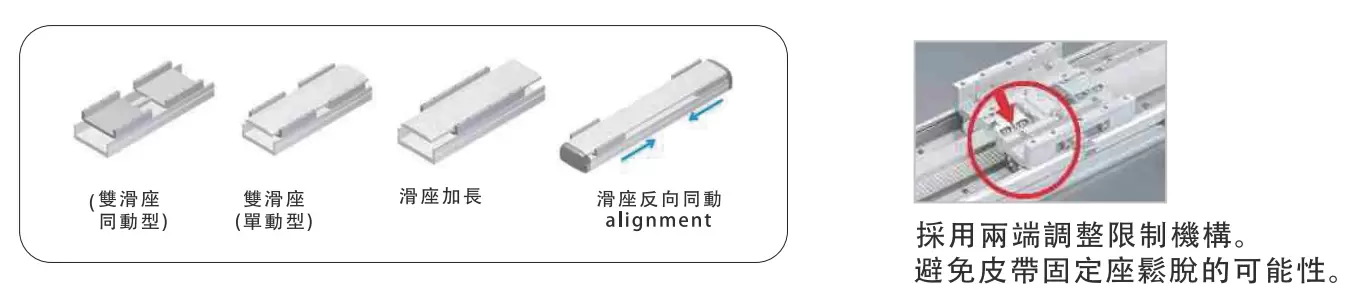

Note spéciale concernant le siège à glissières multiples, mécanisme de réglage de la tension de la ceinture, conception brevetée du pistolet à carburant (en option)

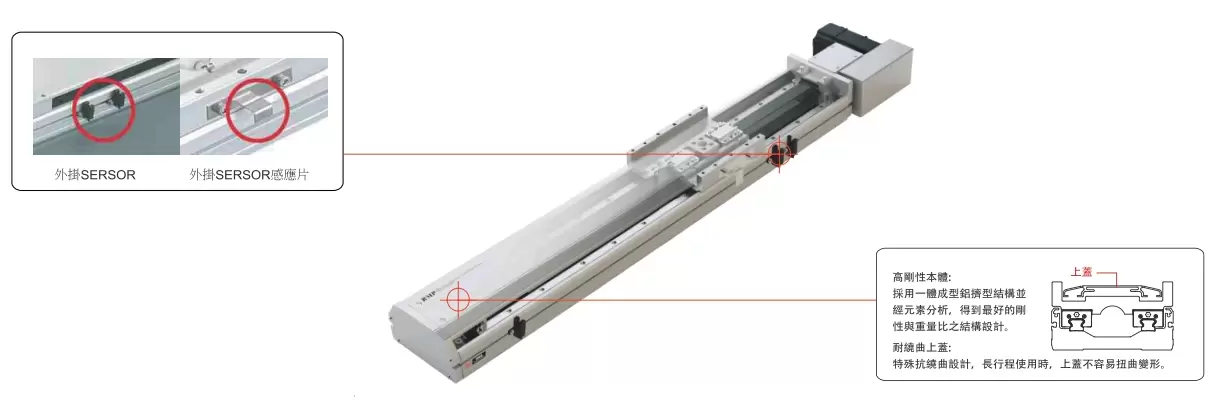

Corps haute rigidité / revêtement supérieur haute rigidité

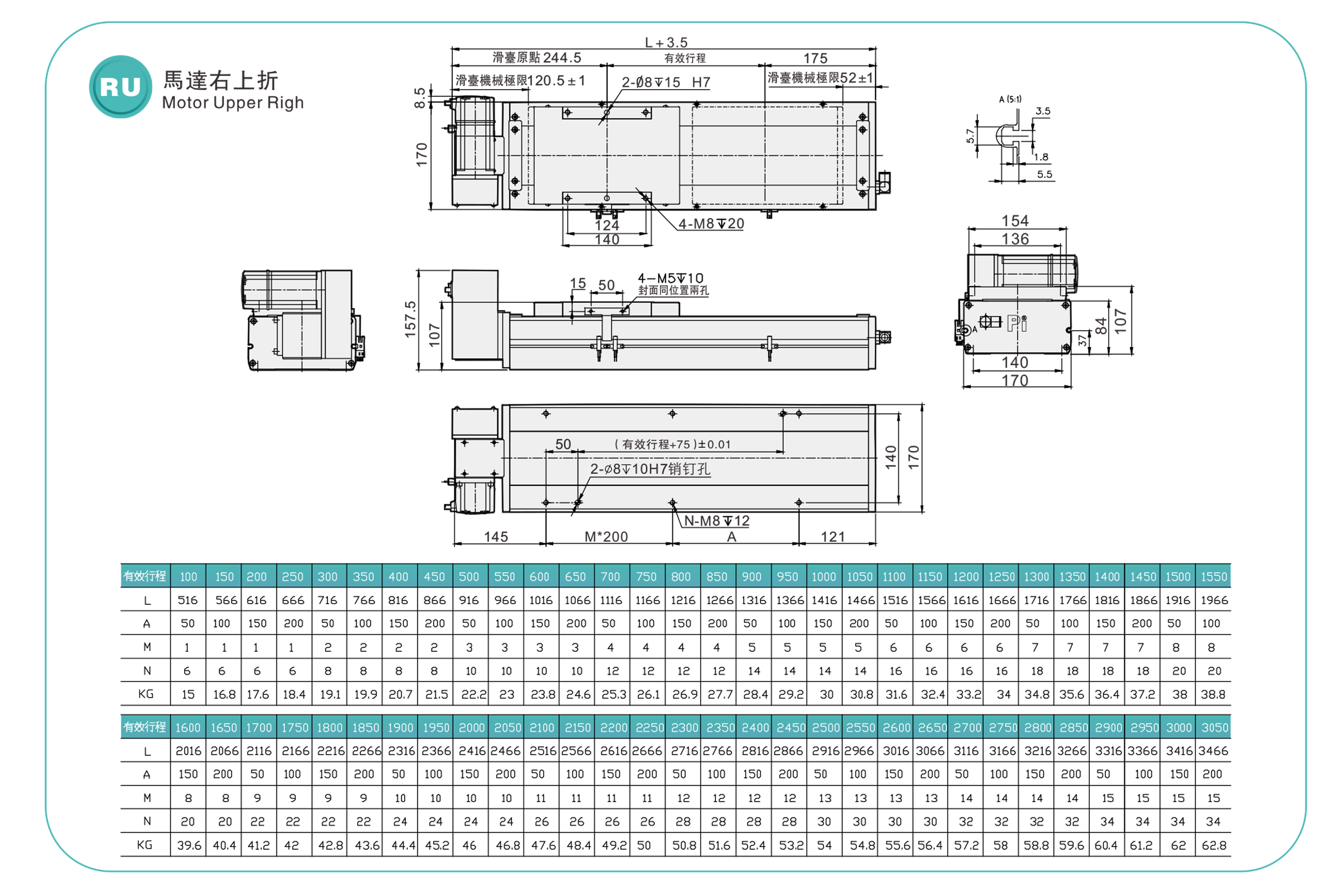

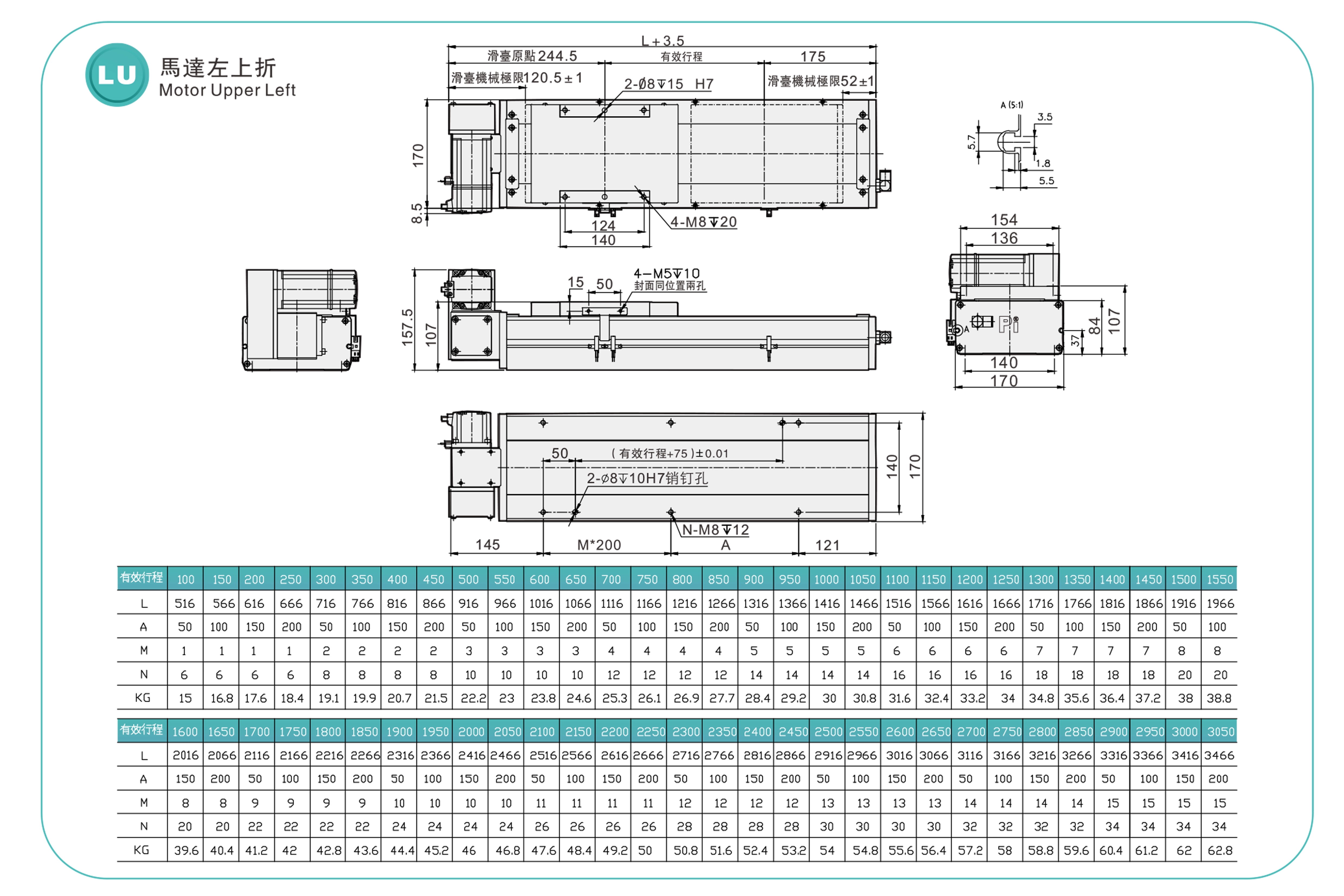

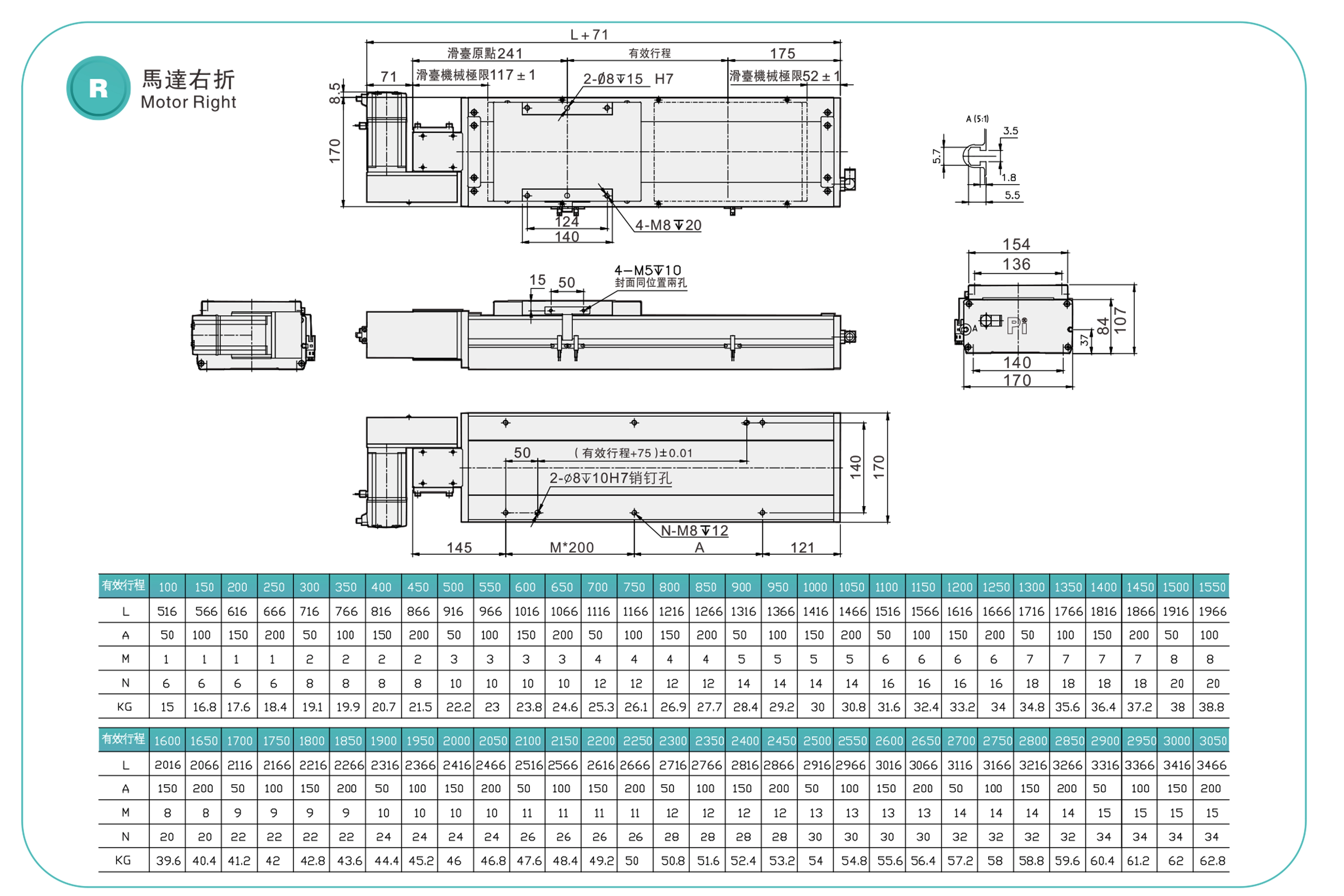

Marque du moteur, emplacement d'installation du moteur

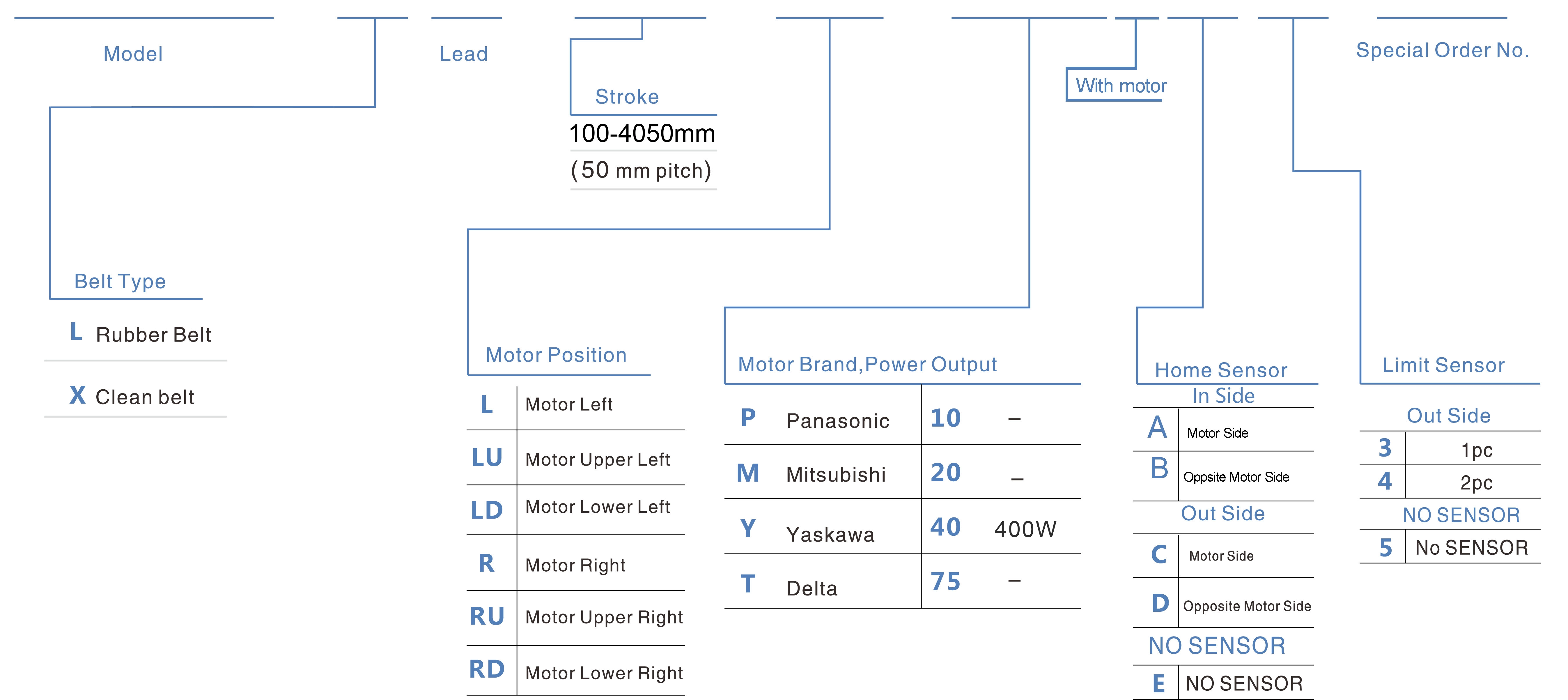

Méthode de commande

RMF17 - L40- 100-L -M40 -YC 4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,04
	Plomb (mm)		40
	Vitesse maximale (mm/s)		2000
	Charge utile maximale	Horizontal (kg)	45
		Vertical (kg)	-
	Poussée nominale (N)		204
	Pas de la course (mm)		Pas de 100 à 4050 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		400 W
	Largeur de la courroie (mm)		30
	Guide linéaire haute rigidité (mm)		W20XH15
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition des capteurs

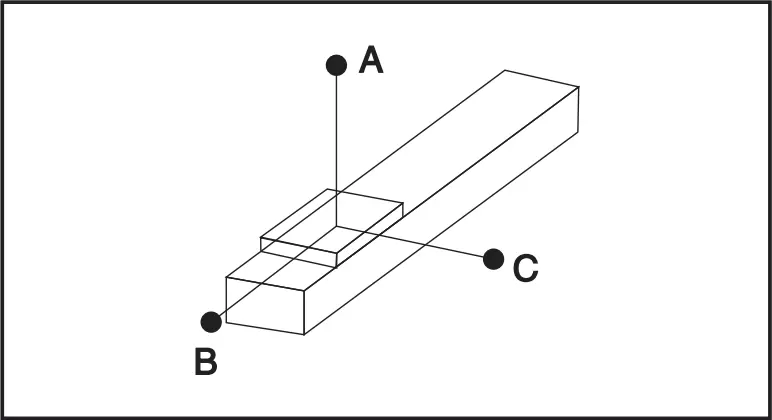

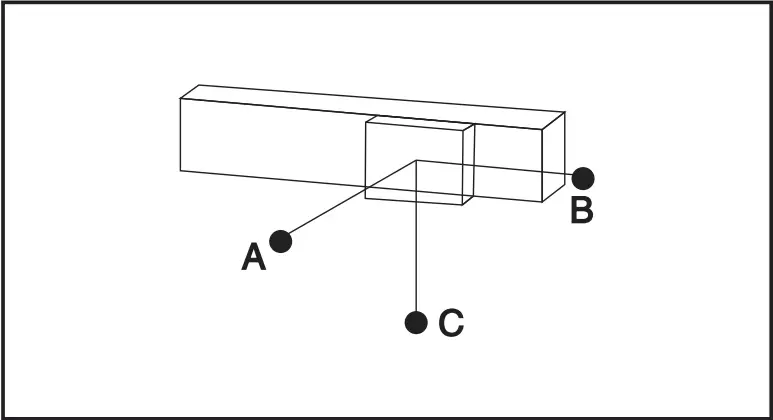

Débord autorisé

(Unité : mm)

Installation horizontale	UN	B	C
10 kg	2942	1133	1033
20 kg	1430	547	498
30 kg	926	350	320
45 kg	588	219	201

(Unité : mm)

Installation murale	UN	B	C
15 kg	676	742	1933
25 kg	390	428	1127
35 kg	269	294	781
45 kg	201	219	588

Moment de charge statique

(Unité : Nm)

MON	1032
Député	1034
M	908

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Ceinture	RMF14	Oui	200 W	135	±0,04	22	40	25	-	2000
		RMF17	Oui	400 W	170	±0,04	30	40	45	-	2000
		RMF22	Oui	750 W	220	±0,04	50	40	85	-	2000
		RMF28R	NON	1000W	280	±0,08	60	230	230	-	2000
		RMF28RN	NON	1000W	280	±0,08	50	230	200	-	2000
