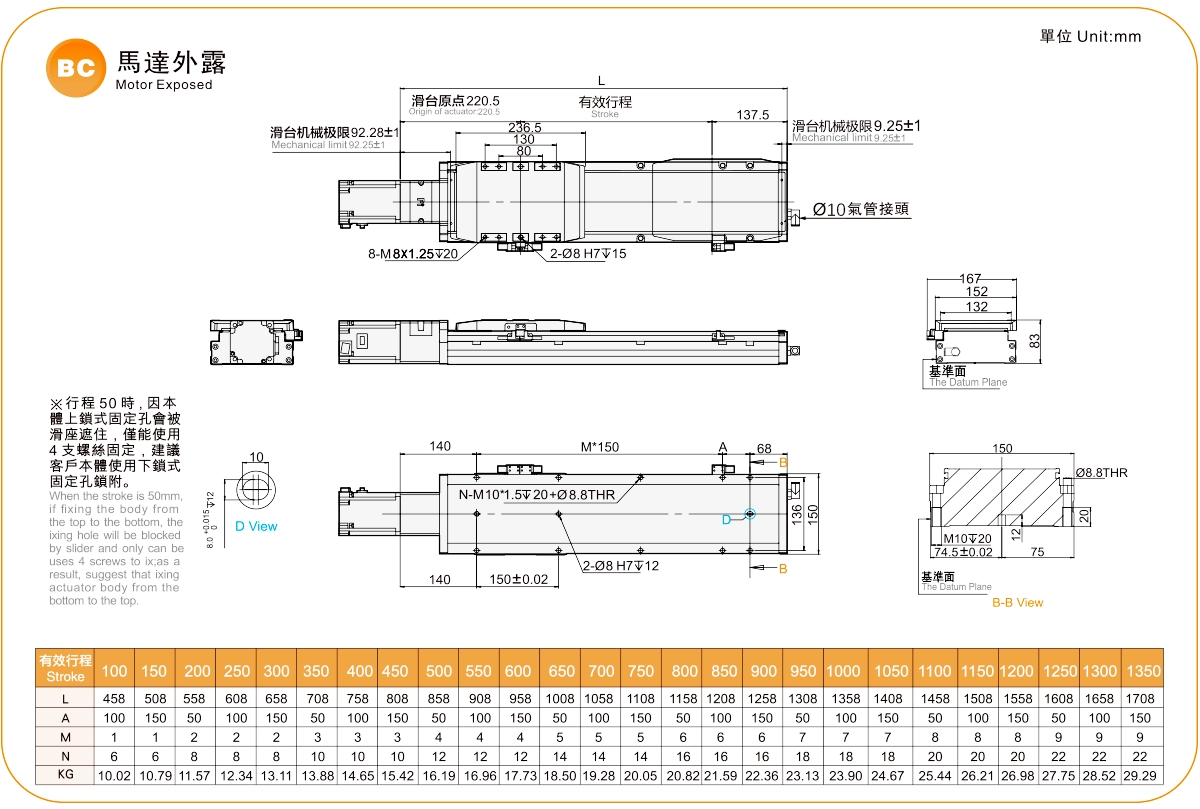

Emplacement actuel：Accueil > Produit > Actionneur à vis à billes standard > Série GRC > GRC15 > Moteur exposé

Léger et longue durée de vie

Largeur du corps : 150 mm

Répétabilité：±0,01 mm

Charge horizontale : 120 kg

Charge verticale : 50 kg

Vitesse maximale : 2000 mm/s

Plage de déplacement : 100-1350 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide d'assise coulissante

Le corps et la glissière sont formés d'un seul tenant, ce qui améliore le problème de mauvaise rigidité et réduit la largeur, réduisant ainsi l'espace d'installation de l'équipement.

Entretien facile

Les deux côtés de toute la série sont équipés de buses d'injection d'huile externes qui peuvent être directement remplies d'huile sans avoir besoin de couvercle. La conception spéciale des attaches de ceinture en acier peut réduire les poils et peut être utilisée dans des environnements de salle blanche.

Assemblage, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Ajoutez un support de surface de référence d'installation sur le côté du corps. Il y a un trou de goupille de positionnement au bas du corps.

La force augmente et la douceur s'améliore

Grâce à l'utilisation d'une structure de carrosserie en aluminium, la résistance de la carrosserie est considérablement augmentée. Par rapport au RMH5S/6S, le rail en acier est intégré dans le corps en aluminium puis rectifié, améliorant ainsi la précision de la hauteur de marche et de la rectitude en dessous de ± 0,02 mm (par rapport au RMH10/12).

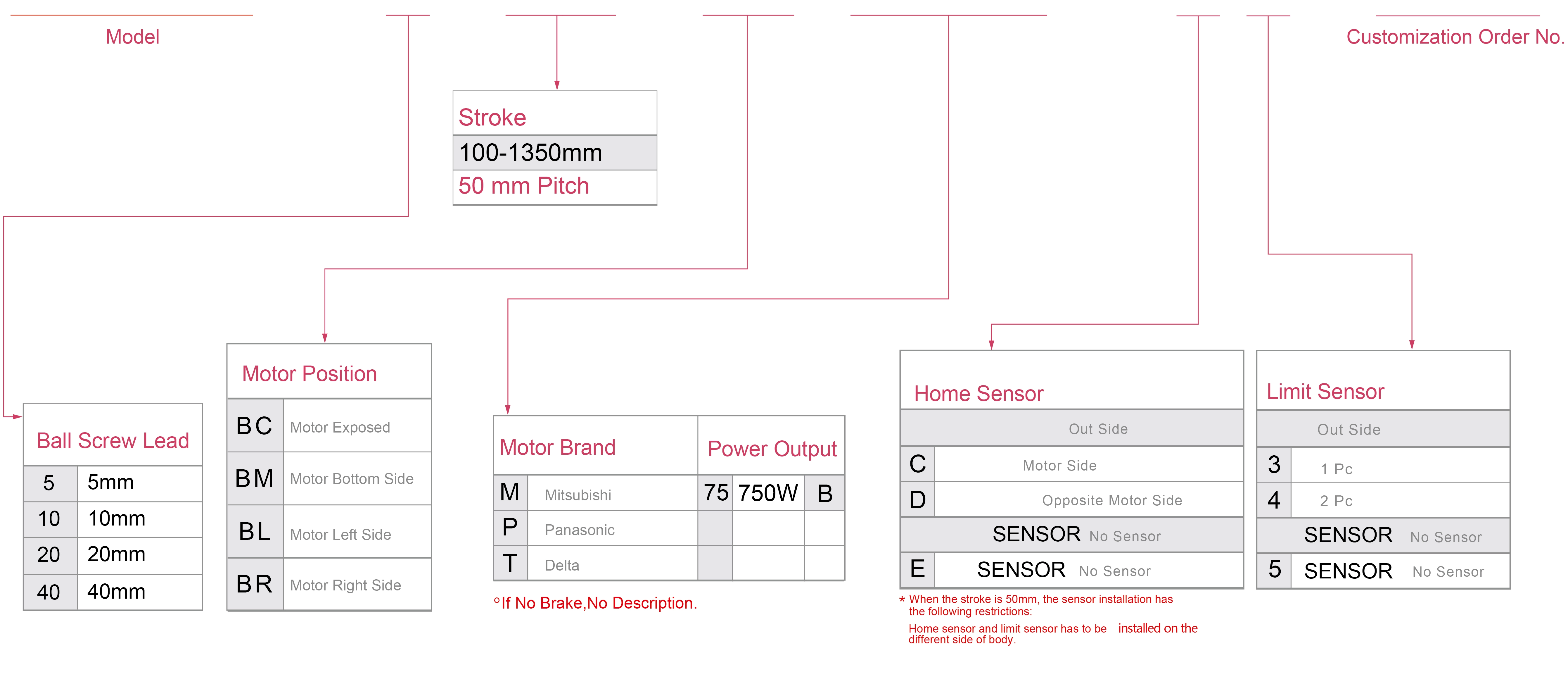

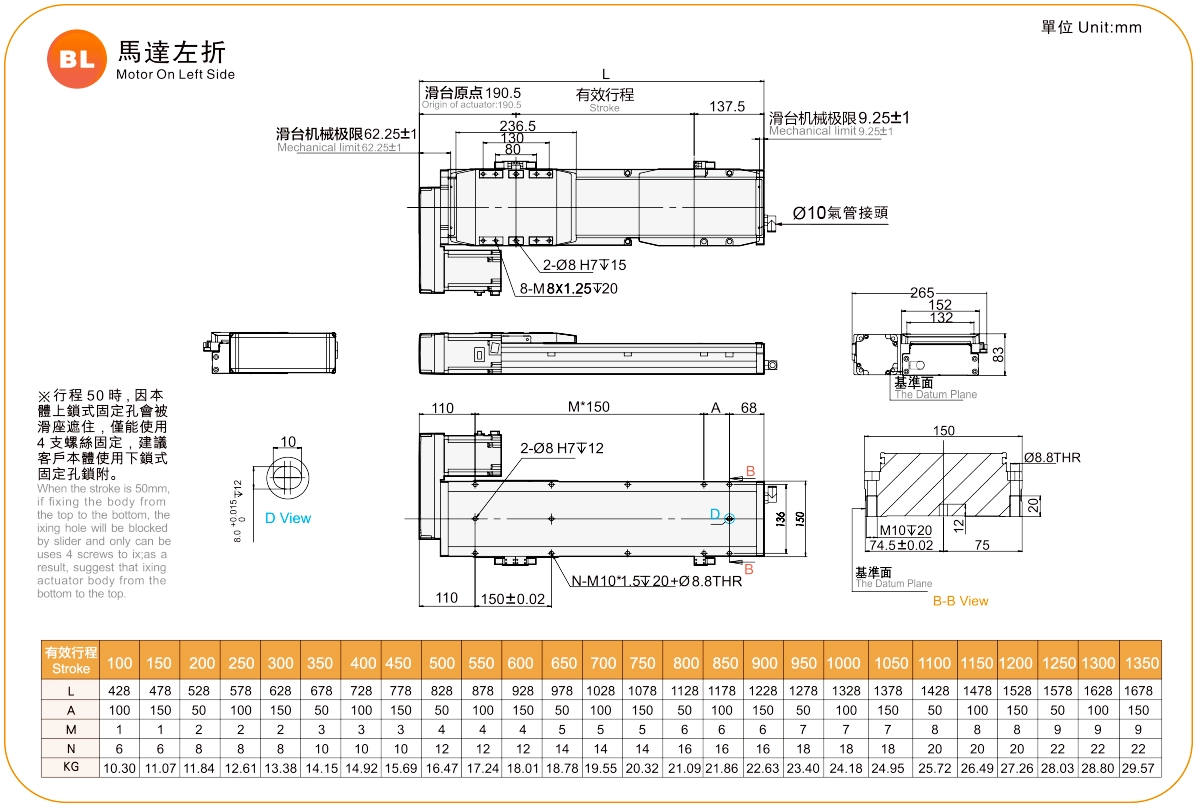

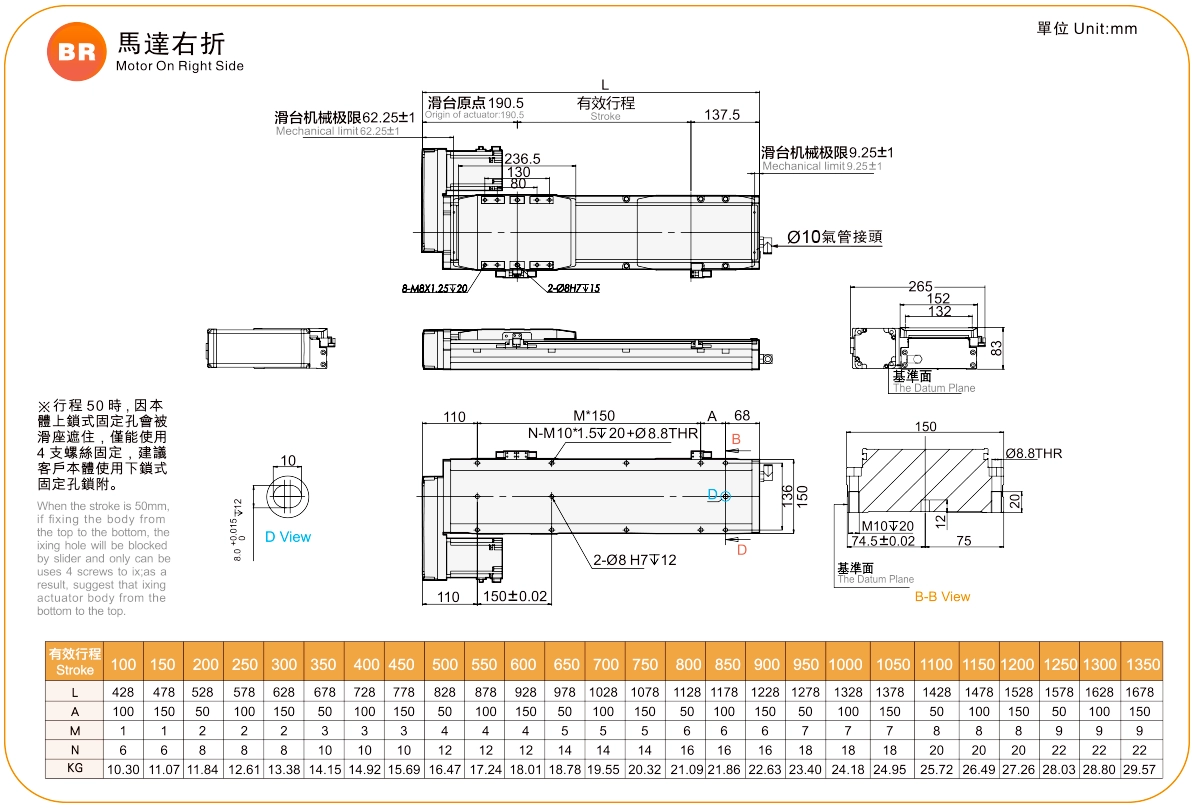

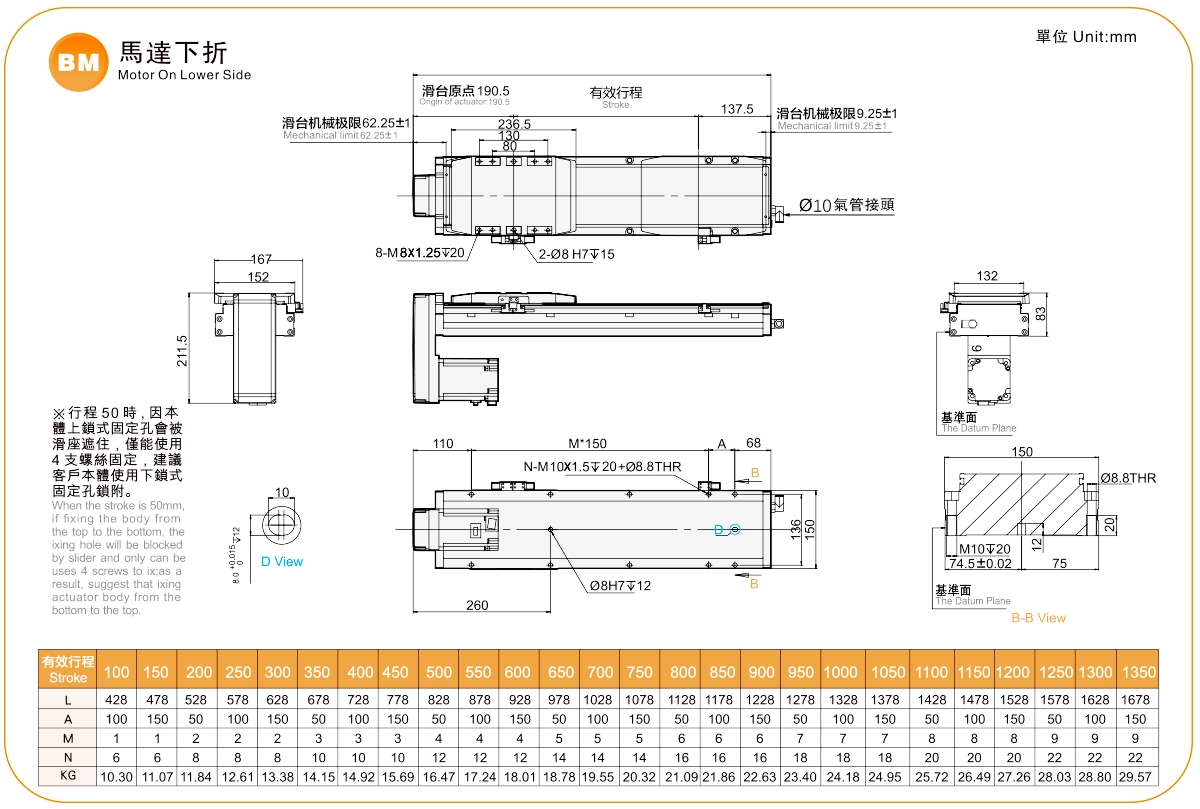

Méthode de commande

GRC15-L5-100-BC-M75B-C4-0001

Spécification

Spécification	Répétabilité (mm)		±0,005/0,01
	Pas de vis à billes (mm)		5	10	20	40
	Vitesse maximale (mm/s) ※1		250	500	1000	2000
	Charge utile maximale	Horizontale (kg)	120	120	83	43
		Verticale (kg)	50	40	25	12
	Poussée nominale (N)		2563	1281	640	320
	Pas de course (mm) ※2		Pas de 100-1350 mm/50 mm
Parties	Puissance du servomoteur CA (W)		750
	Vis à billes Ø (mm)		C7Ø20
	Guide linéaire à haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		12X19
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition du capteur

※1 La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail. Veuillez vous référer à la P85 pour plus de détails.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb5	70 kg	1800	329	380
	90 kg	1637	233	302
	120 kg	1220	140	210
Plomb10	65 kg	1611	318	353
	85 kg	1180	232	236
	120 kg	680	154	162
Plomb20	35 kg	1150	392	518
	55 kg	713	235	308
	83 kg	470	190	204
Plomb40	15 kg	760	680	538
	22 kg	500	396	320
	43 kg	260	231	210

(Unité : mm)

Installation murale		UN	B	C
Plomb5	70 kg	226	223	1920
	90 kg	251	253	1707
	120 kg	180	160	1210
Plomb10	65 kg	286	338	1760
	85 kg	198	252	1330
	120 kg	136	174	750
Plomb20	35 kg	410	422	1260
	55 kg	250	265	803
	83 kg	162	210	520
Plomb40	15 kg	450	721	810
	22 kg	266	421	530
	43 kg	172	251	280

(Unité : mm)

Installation verticale		UN	C
Plomb5	20 kg	1168	1168
	30 kg	811	811
	50 kg	510	510
Plomb10	15 kg	1311	1311
	25 kg	750	750
	40 kg	507	507
Plomb20	10 kg	1602	1602
	14 kg	987	987
	25 kg	620	620
Plomb40	7 kg	1100	1100
	12 kg	620	620
	-	-	-

Moment de chargement statique

(Unité : Nm)

MON	886
Député	826
M	1500

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRC5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
