Emplacement actuel：Accueil > Produit > Actionneur de type salle blanche > Série GRC > GRC12 > Côté inférieur du moteur

Léger et longue durée de vie

Largeur du corps : 60-200 mm

Répétabilité：±0,005/0,01 mm

Charge horizontale : 150 kg

Charge verticale : 55 kg

Vitesse maximale : 250 mm/s

Plage de déplacement : 800-2 600 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide d'assise coulissante

Le corps et la glissière sont formés d'un seul tenant, ce qui améliore le problème de mauvaise rigidité et réduit la largeur, réduisant ainsi l'espace d'installation de l'équipement.

Entretien facile

Les deux côtés de toute la série sont équipés de buses d'injection d'huile externes qui peuvent être directement remplies d'huile sans avoir besoin de couvercle. La conception spéciale des attaches de ceinture en acier peut réduire les poils et peut être utilisée dans des environnements de salle blanche.

Assemblage, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Ajoutez un support de surface de référence d'installation sur le côté du corps. Il y a un trou de goupille de positionnement au bas du corps.

La force augmente et la douceur s'améliore

Grâce à l'utilisation d'une structure de carrosserie en aluminium, la résistance de la carrosserie est considérablement augmentée. Par rapport au RMH5S/6S, le rail en acier est intégré dans le corps en aluminium puis rectifié, améliorant ainsi la précision de la hauteur de marche et de la rectitude en dessous de ± 0,02 mm (par rapport au RMH10/12).

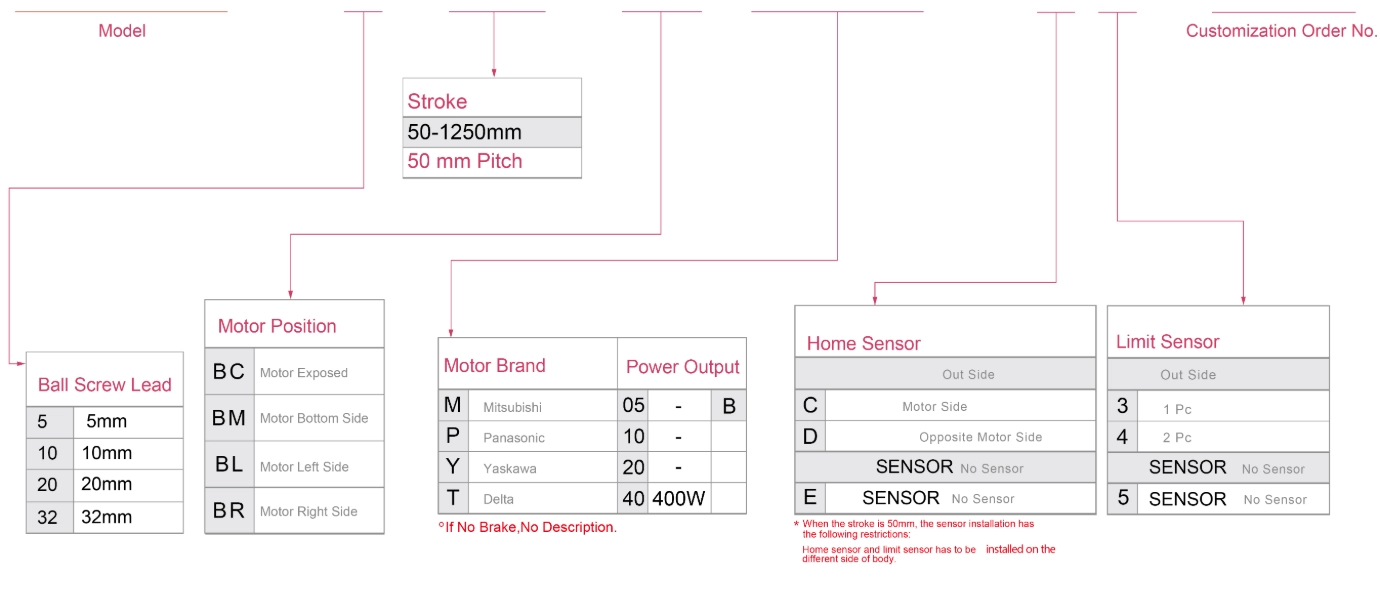

Méthode de commande

GRC12-L5-100-BC-M40B-C4-0001

Spécification

Spécification	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	20	32
	Vitesse maximale (mm/s)		250	500	1000	1600
	Charge utile maximale	Horizontale (kg)	50	30	18	5
		Verticale (kg)	12	8	3	-
	Poussée nominale (N)		341	170	85	53
	Pas de course (mm)		Pas de 100-1050 mm/50 mm
Parties	Puissance du servomoteur CA (W)		100W
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire à haute rigidité (mm)		L12XH7.5
	Accouplement (mm)		8X10
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition du capteur

La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

*Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb2	12 kg	1000	55	80
	18 kg	750	35	50
	25 kg	500	23	32
Plomb5	10 kg	550	53	70
	15 kg	350	32	45
	20 kg	250	22	31
Plomb10	8 kg	305	59	75
	10 kg	240	45	57
	12 kg	195	37	47

(Unité : mm)

Installation murale		UN	B	C
Plomb2	12 kg	80	55	1000
	18 kg	50	35	750
	25 kg	32	23	500
Plomb5	10 kg	72	52	550
	15 kg	45	32	345
	20 kg	31	22	250
Plomb10	8 kg	75	59	300
	10 kg	58	45	240
	12 kg	47	37	190

(Unité : mm)

Installation verticale		UN	C
Plomb2	4 kg	200	200
	8 kg	100	100
	-	-	-
Plomb5	4 kg	150	150
	8 kg	75	75
	-	-	-
Plomb10	2 kg	260	260
	3,5kg	150	150
	-	-	-

Moment de chargement statique

(Unité : Nm)

MON	79
Député	79
M	116

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Norme	Vis à billes	GRC5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
