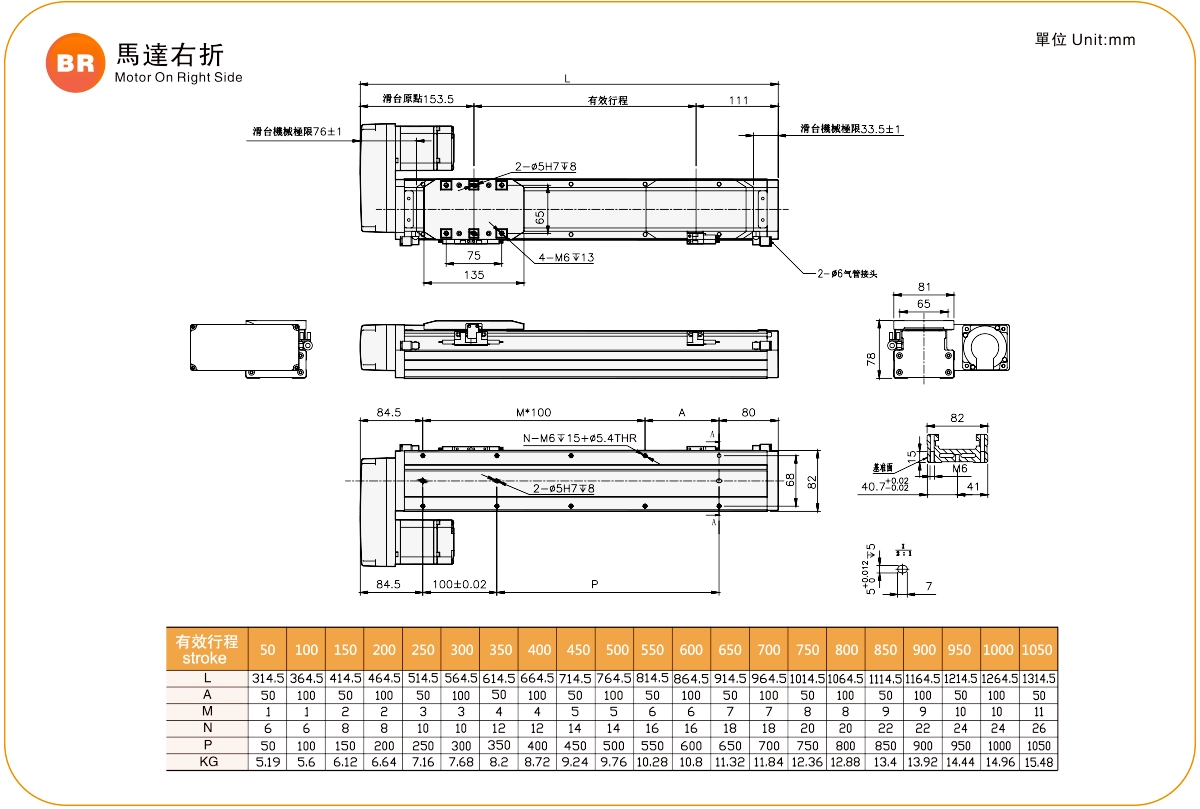

Localisation actuelle：Accueil > Produit > Actionneur à vis à billes standard > Série GRC > GRC8 > Côté droit du moteur

Léger et longue durée de vie

Largeur du corps : 82 mm

Répétabilité : ±0,01 mm

Charge horizontale : 50 kg

Charge verticale : 15 kg

Vitesse maximale : 1000 mm/s

Course du piston : 50-1050 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide du siège coulissant

Le corps et le coulisseau sont formés d'une seule pièce, ce qui améliore le problème de la faible rigidité et réduit la largeur, diminuant ainsi l'espace nécessaire à l'installation de l'équipement.

Entretien facile

Les deux côtés de l'ensemble de la série sont équipés de buses d'injection d'huile externes permettant un remplissage direct sans couvercle. La conception spéciale du collier de serrage en acier limite l'accumulation de poils et permet une utilisation en salle blanche.

Montage facile, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Prévoir un support de référence sur le côté du corps. Un trou pour goupille de positionnement est prévu au bas du corps.

La force augmente et la douceur s'améliore.

Grâce à sa structure en aluminium, la robustesse du châssis est considérablement accrue. Contrairement aux modèles RMH5S/6S, le rail en acier est intégré au châssis en aluminium puis rectifié, ce qui améliore la précision de la hauteur de marche et la rectitude à moins de ± 0,02 mm (comparativement aux RMH10/12).

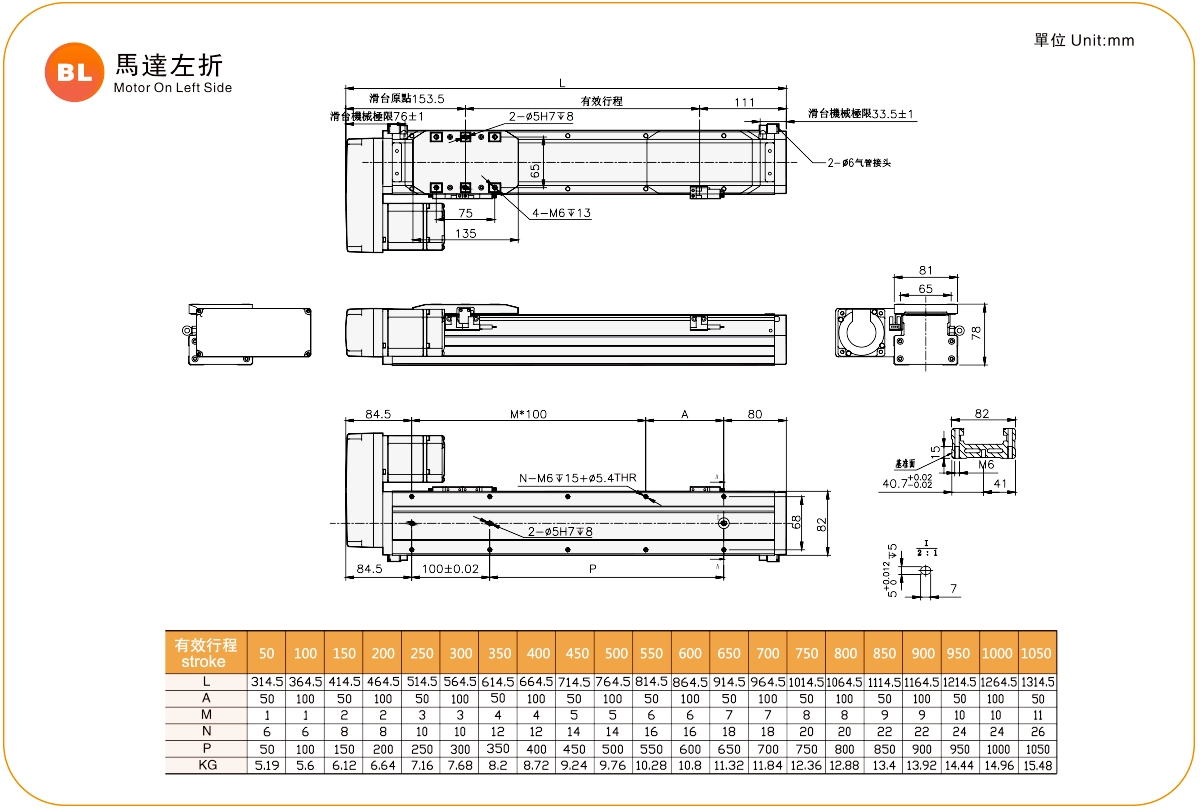

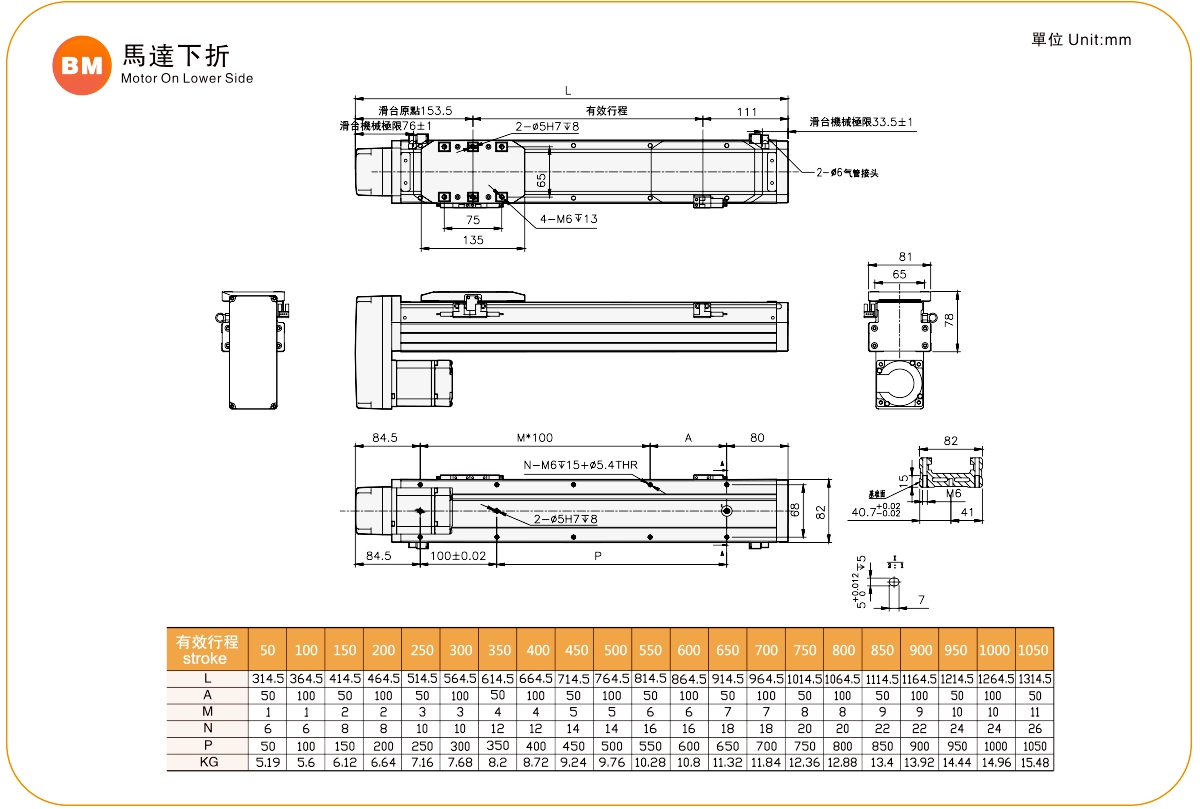

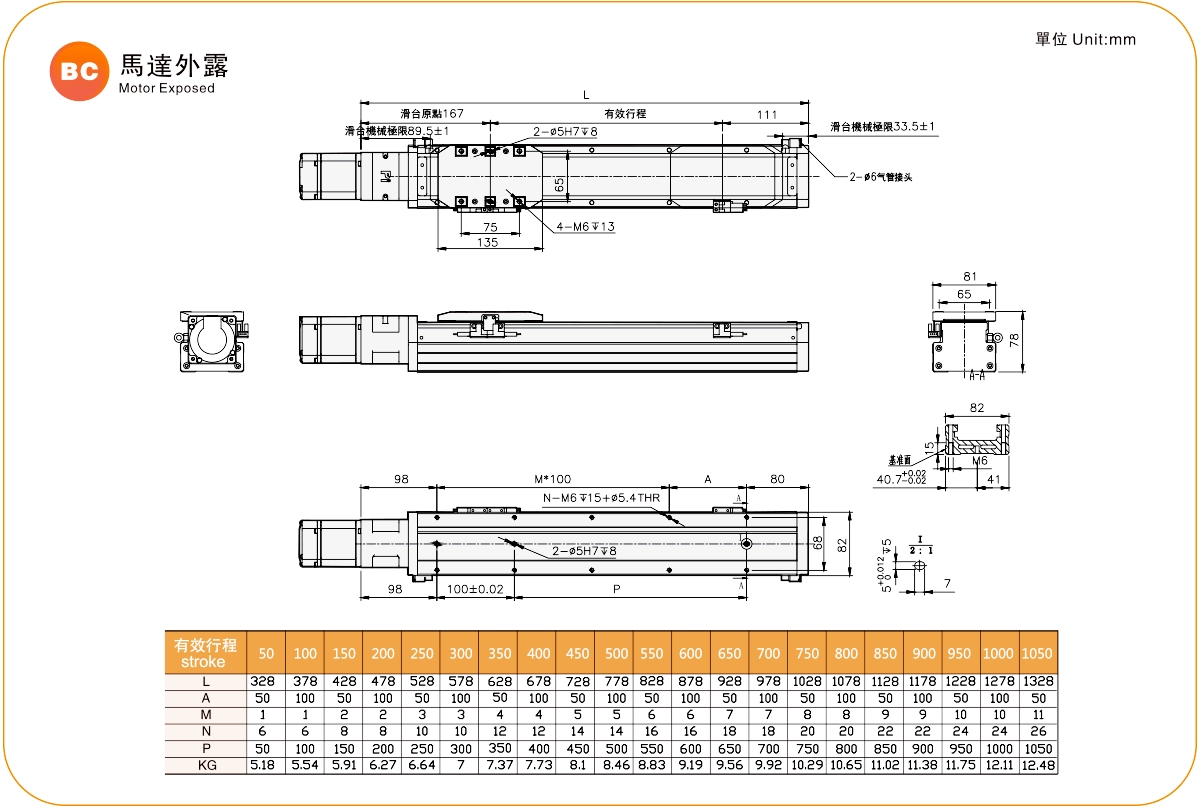

Méthode de commande

GRC8-L10-100-BC-M20B-C4-0001

Spécification

Spéc.	Répétabilité (mm)		±0,005/0,01
	Pas de vis à billes (mm)		5	10	20
	Vitesse maximale (mm/s) ※1		250	500	1000
	Charge utile maximale	Horizontal (kg)	50	30	18
		Vertical (kg)	15	8	5
	Poussée nominale (N)		683/1388	341/694	174/347
	Pas de la course (mm) ※2		50-1050 mm / Pas de 50
Parties	Puissance du servomoteur CA (W)		200/400
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		10X14
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition des capteurs

※1 La valeur d'accélération et de décélération est fixée à 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produit. Dans ce cas, il est recommandé de réduire la vitesse de rotation. Voir page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	20 kg	1560	153	237
	35 kg	890	81	126
	50 kg	550	53	82
Lead10	10 kg	1730	286	412
	20 kg	839	136	196
	30 kg	541	86	124
Lead20	6 kg	1213	403	493
	9 kg	800	264	323
	18 kg	592	194	238

(Unité : mm)

Installation murale		UN	B	C
Lead5	20 kg	214	153	1435
	35 kg	113	81	845
	50 kg	74	53	506
Lead10	10 kg	370	286	1400
	20 kg	176	136	800
	30 kg	112	86	495
Lead20	6 kg	444	403	760
	9 kg	292	264	277
	18 kg	214	194	544

(Unité : mm)

Installation verticale		UN	C
Lead5	10 kg	331	331
	15 kg	220	220
	-	-	-
Lead10	5 kg	589	589
	8 kg	368	368
	-	-	-
Lead20	3 kg	935	935
	-	-	-
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	318
Député	318
M	626

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Norme	vis à billes	GRC 5	100 W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400 W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400 W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750 W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
