Léger et longue durée de vie

Répétabilité : ±0,04 mm

Charge horizontale : 25 kg

Passe : 40 mm

Vitesse maximale : 2000 mm/s

Pas de course : 50-575 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Rail de guidage à billes intégré de haute précision

Tension de ceinture réglable et large choix de sièges coulissants

Châssis haute rigidité : L’utilisation d’une structure intégrée en aluminium extrudé a permis d’obtenir, grâce à l’analyse par éléments finis, une conception structurelle offrant le meilleur rapport rigidité/poids. Couvercle supérieur anti-torsion : Grâce à une conception anti-torsion spécifique, le couvercle supérieur résiste à la torsion et à la déformation, même lors d’une utilisation prolongée.

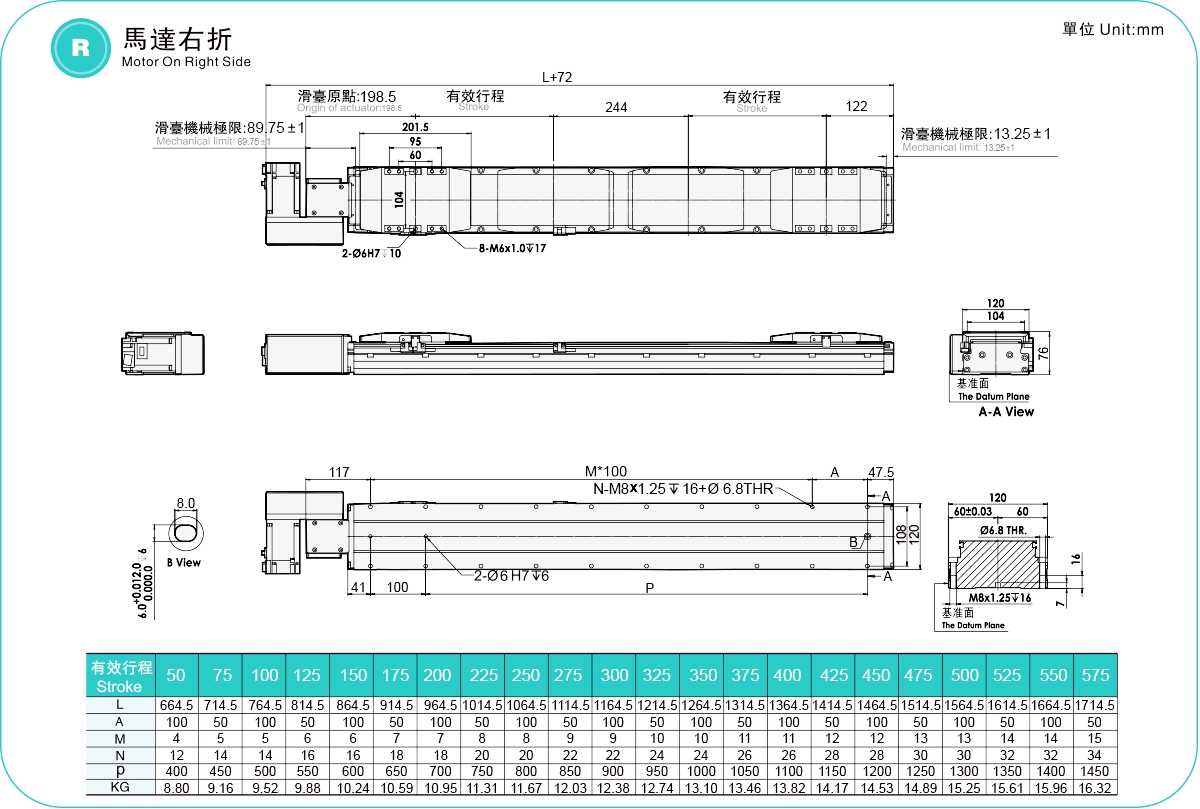

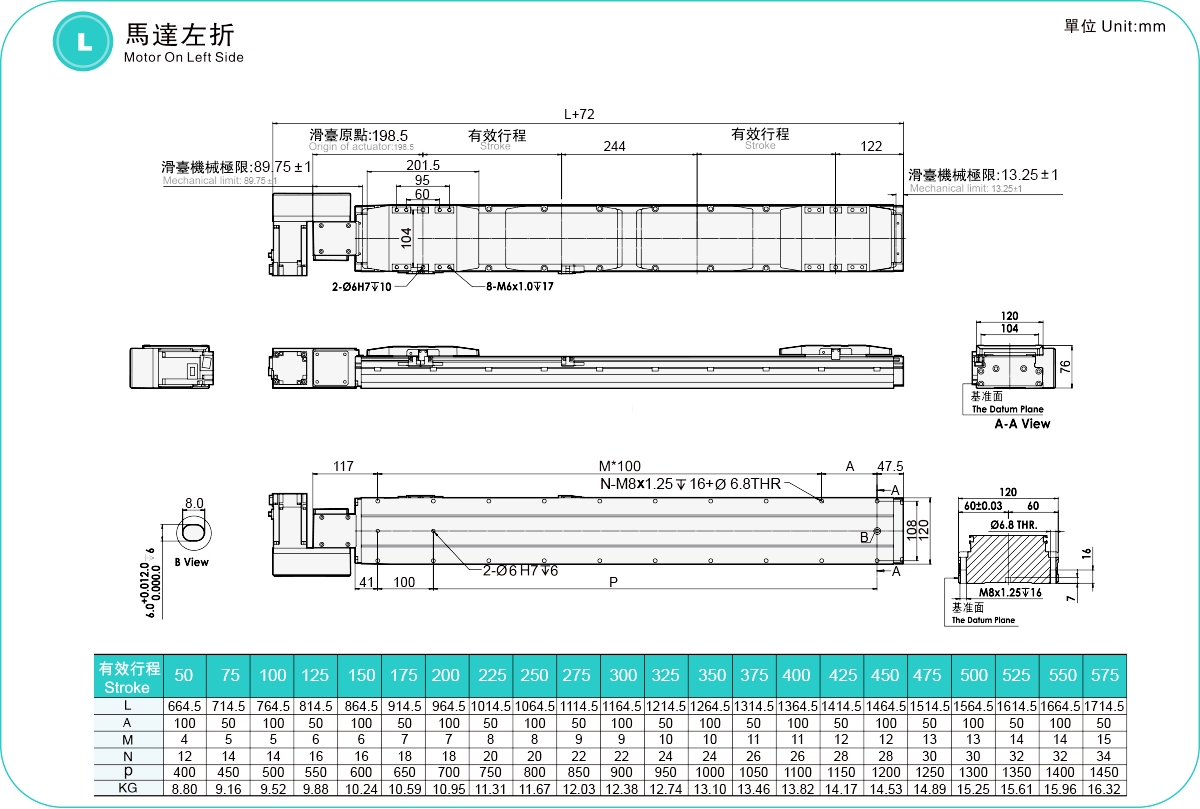

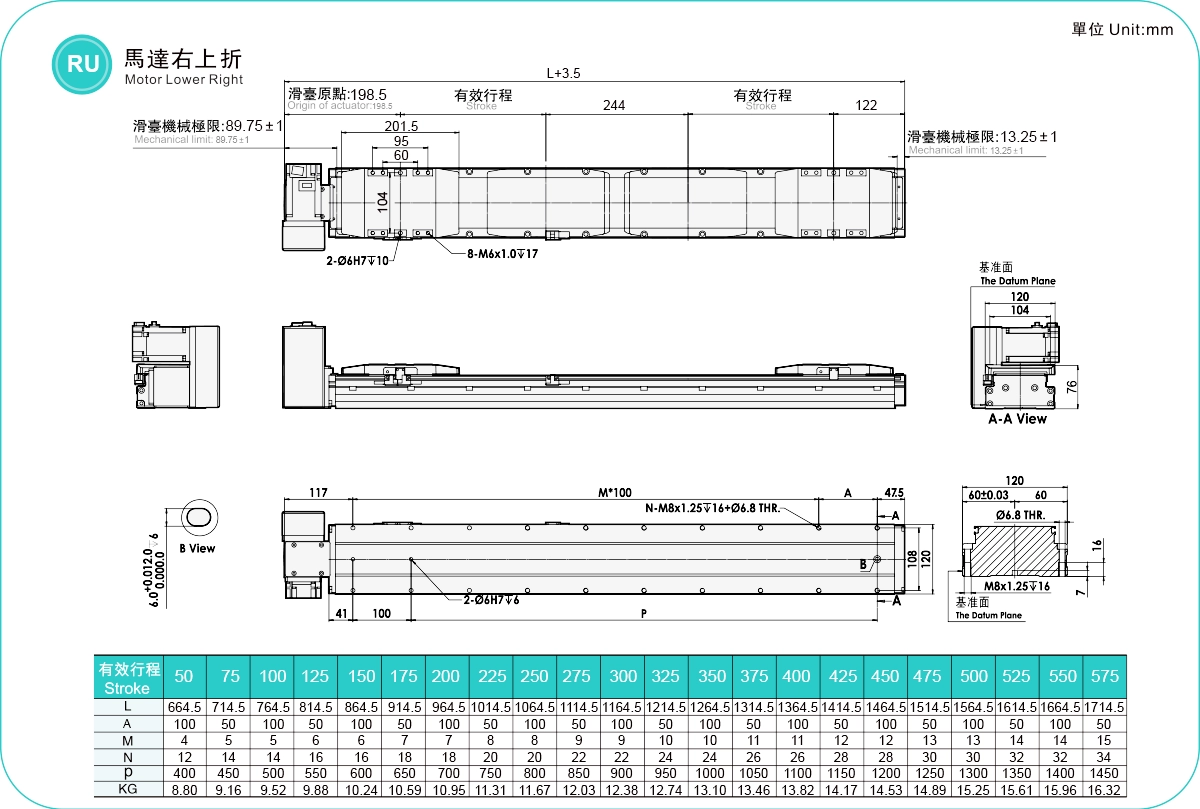

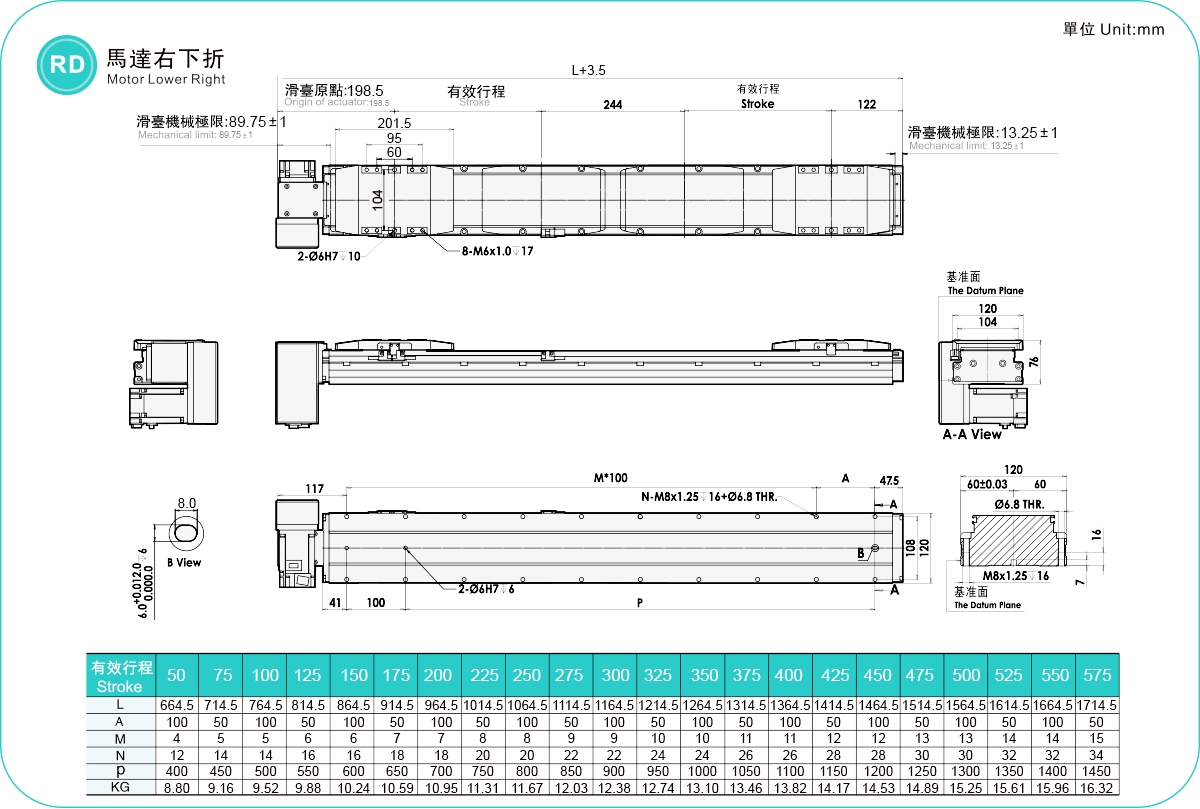

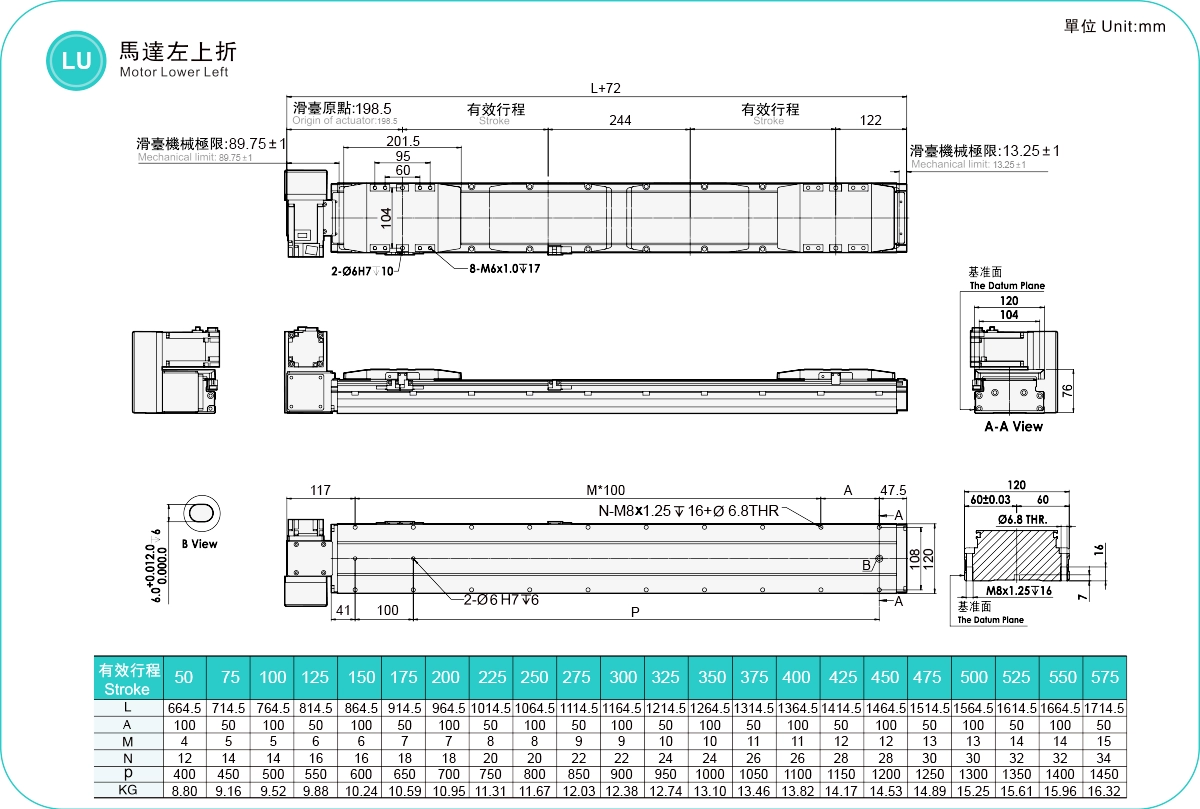

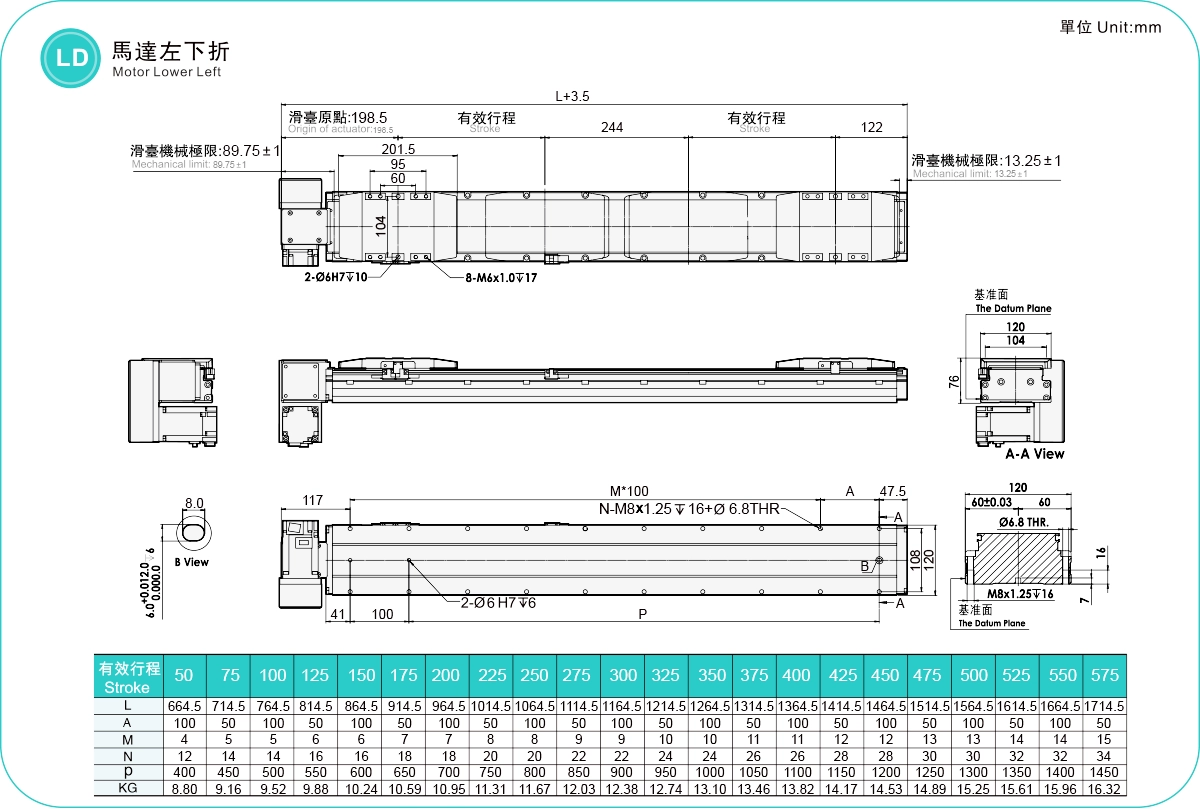

Sélection multi-styles

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont possibles, offrant une plus grande flexibilité dans la conception des machines. Le type de courroie approprié peut être sélectionné en fonction de l'application.

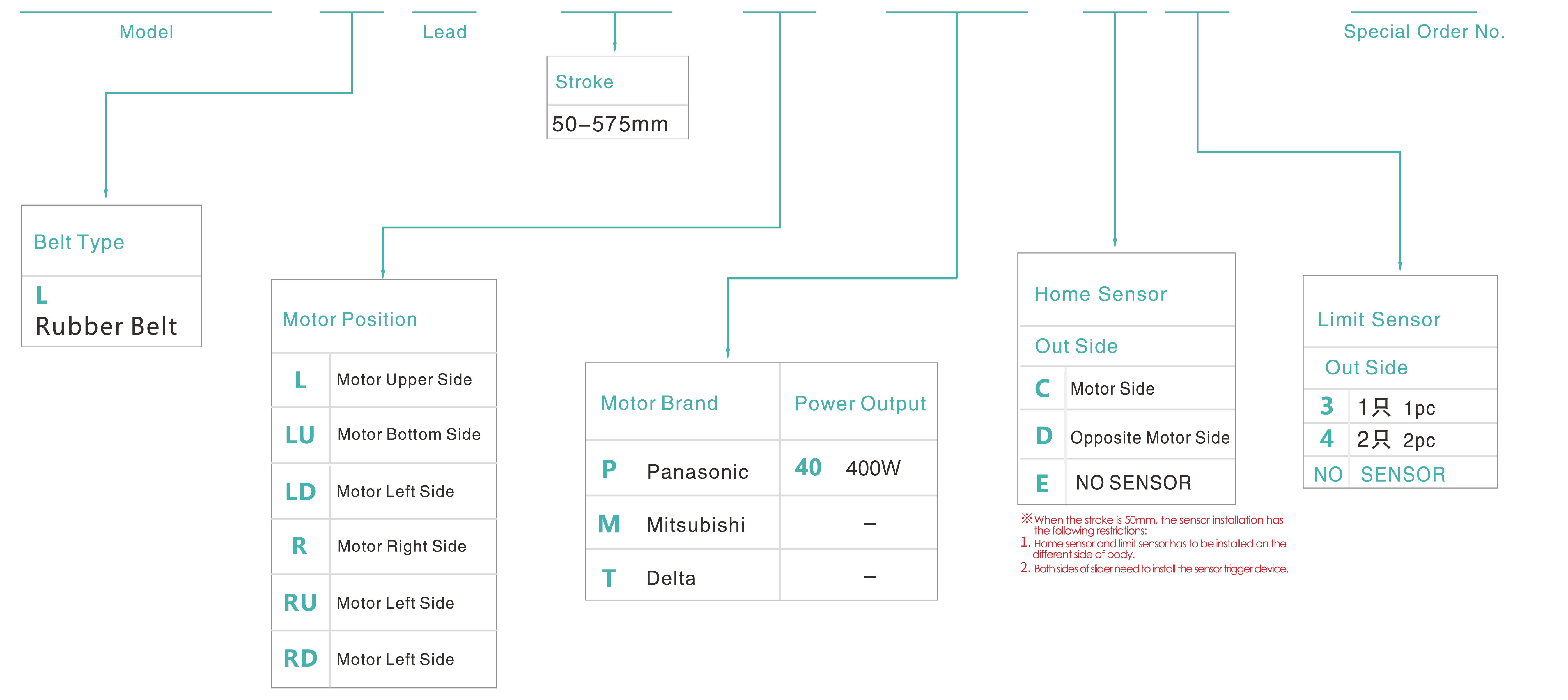

Méthode de commande

GRP12M - L40 -100 - LD -M40 -C4- 0001

Spécification

Spéc.	Répétabilité (mm)		±0,04
	Plomb (mm)		40
	Vitesse maximale (mm/s)		2000
	Charge utile maximale	Horizontal (kg)	25 (Diapositive double)
		Vertical (kg)	-
	Poussée nominale (N)		185
	Pas de la course (mm)		Pas de 50 à 575 mm / 25 mm
Parties	Puissance du servomoteur CA (W)		400 W
	Largeur de la bille (mm)		25
	Capteur domestique	Dehors	EE-SX674(NPN)

Disposition des capteurs

La valeur d'accélération et de décélération est fixée à 0,4 seconde.

Débord autorisé

(Unité : mm)

Installation horizontale	UN	B	C
10 kg	1885	735	564
20 kg	900	340	265
25 kg	703	303	206

(Unité : mm)

Installation murale	UN	B	C
10 kg	365	458	1280
20 kg	299	383	1009
25 kg	206	263	703

Moment de charge statique

(Unité : Nm)

MON	606
Député	606
M	1168

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Balt	GRP 5	Non	100 W	54	±0,04	9	40	5	-	2000
		GRP 8	Non	200 W	82	±0,04	15	48	15	-	2400
		GRP 12	Oui	400 W	120	±0,04	25	40	25	-	2000
		GRP 15	Oui	400 W	150	±0,04	30	40	45	-	2000

*1La vitesse la plus élevée est basée sur le régime maximal du servomoteur (3000).

Actionneur à vis à billes à longue course

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Balt	GRP 5M	Non	100 W	54	±0,04	9	40	10	-	2000
		GRP 8M	Non	200 W	82	±0,04	15	48	15	-	2400
		GRP12M	Non	400 W	120	±0,04	25	40	25	-	2000
