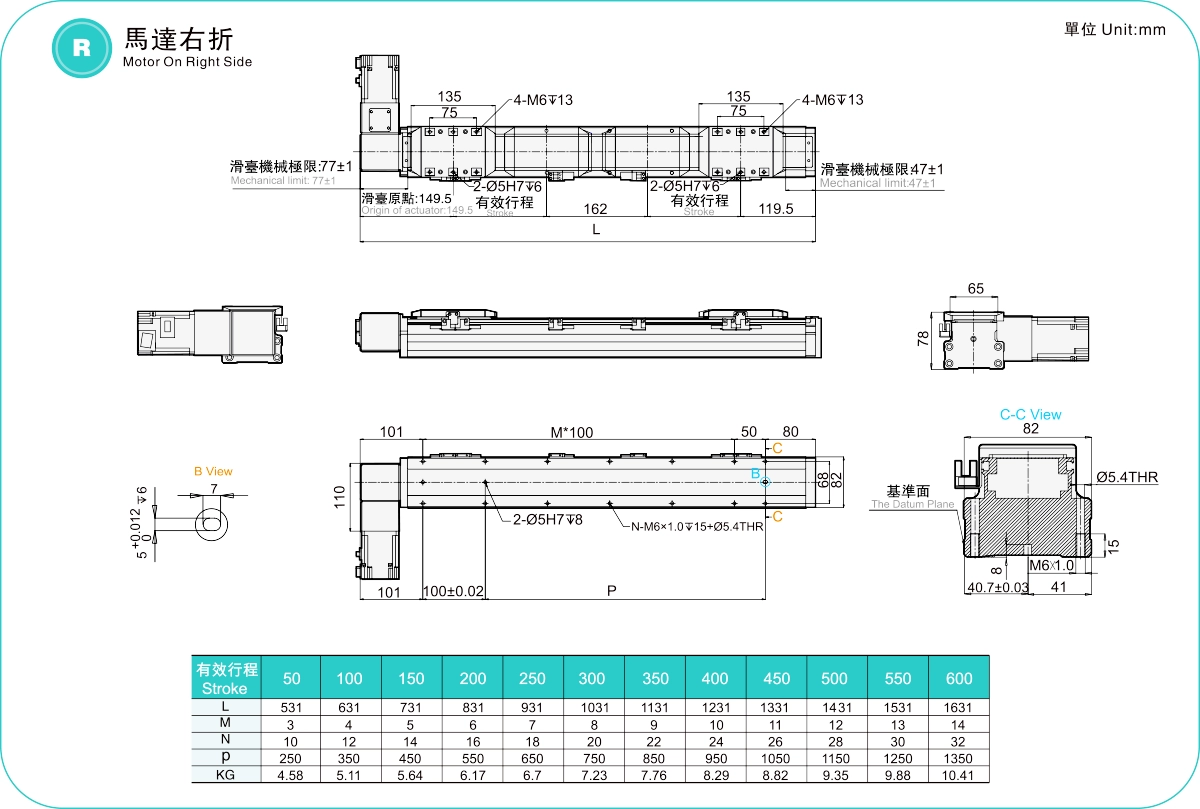

Localisation actuelle：Accueil > Produit > Actionneur de courroie standard > Série GRP > GRP8M > Côté droit du moteur

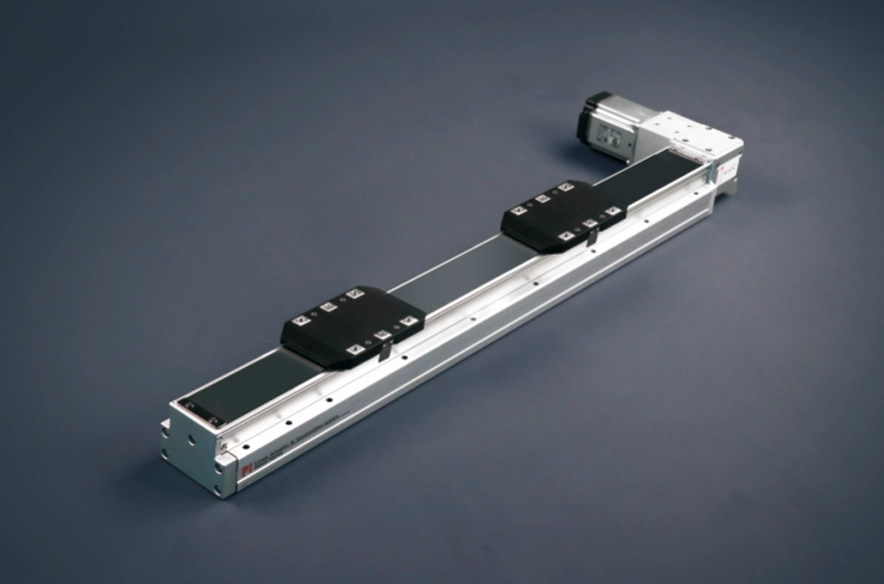

Léger et longue durée de vie

Largeur du corps : 82 mm

Répétabilité : ±0,04 mm

Charge horizontale : 15 kg

Vitesse maximale : 2400 mm/s

Course : 50-600 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Rail de guidage à billes intégré de haute précision

Tension de ceinture réglable et large choix de sièges coulissants

Châssis haute rigidité : L’utilisation d’une structure intégrée en aluminium extrudé a permis d’obtenir, grâce à l’analyse par éléments finis, une conception structurelle offrant le meilleur rapport rigidité/poids. Couvercle supérieur anti-torsion : Grâce à une conception anti-torsion spécifique, le couvercle supérieur résiste à la torsion et à la déformation, même lors d’une utilisation prolongée.

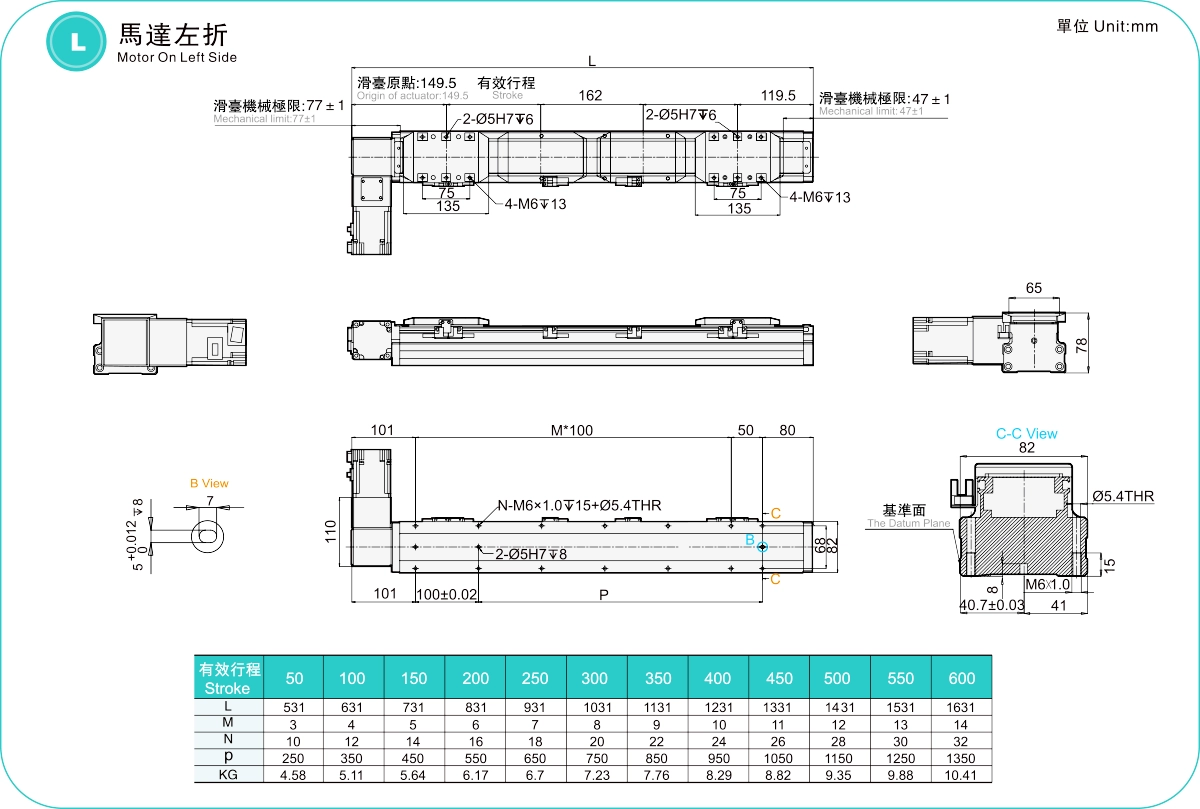

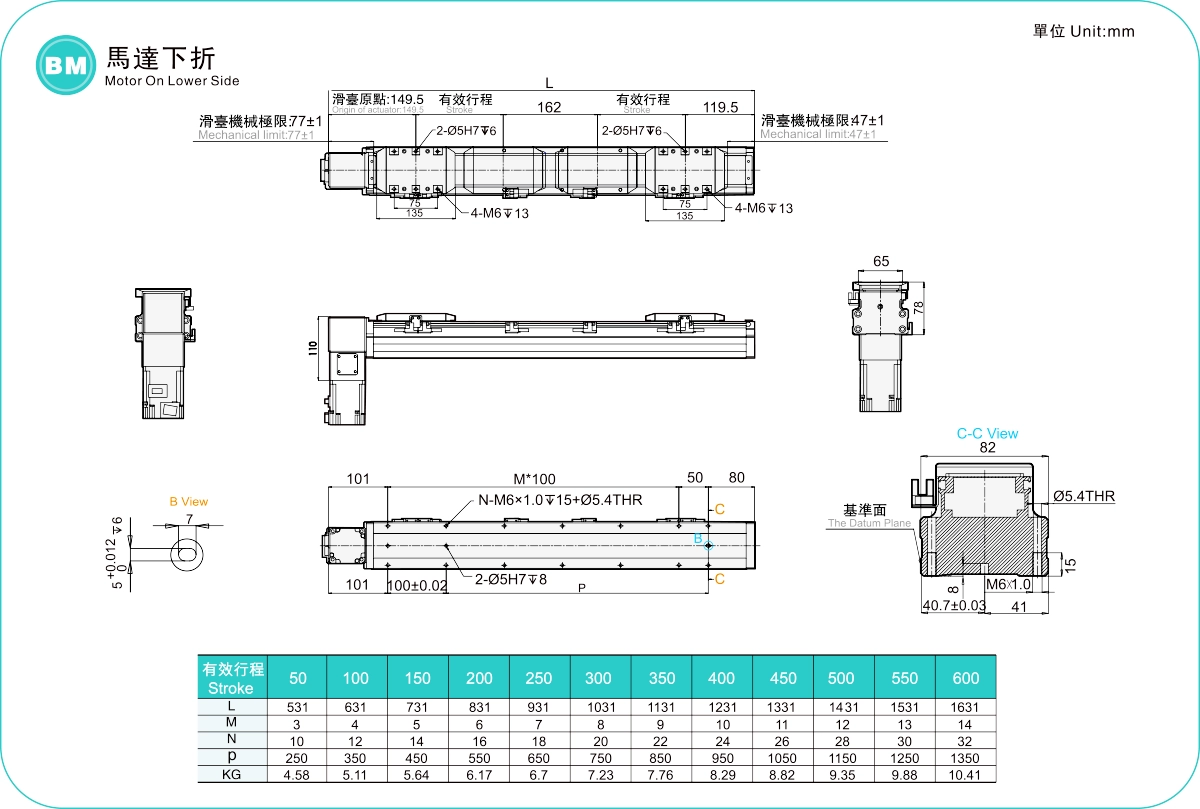

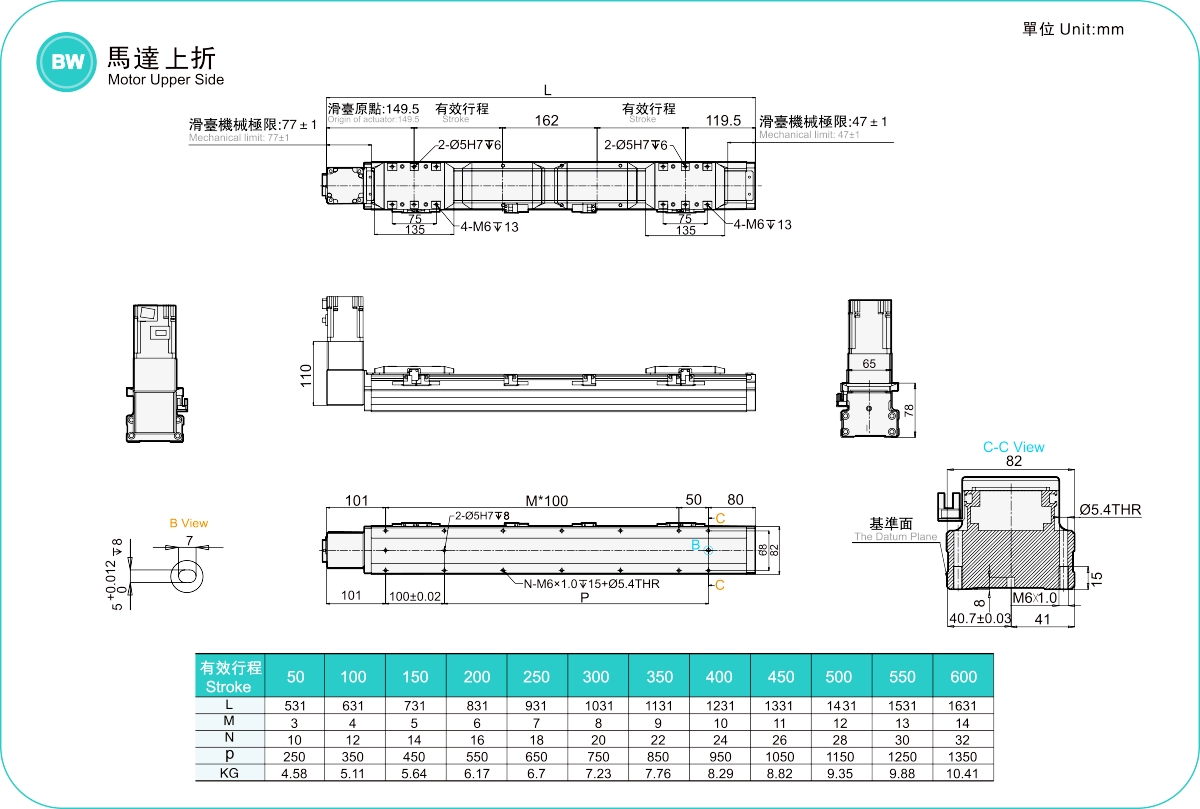

Sélection multi-styles

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont possibles, offrant une plus grande flexibilité dans la conception des machines. Le type de courroie approprié peut être sélectionné en fonction de l'application.

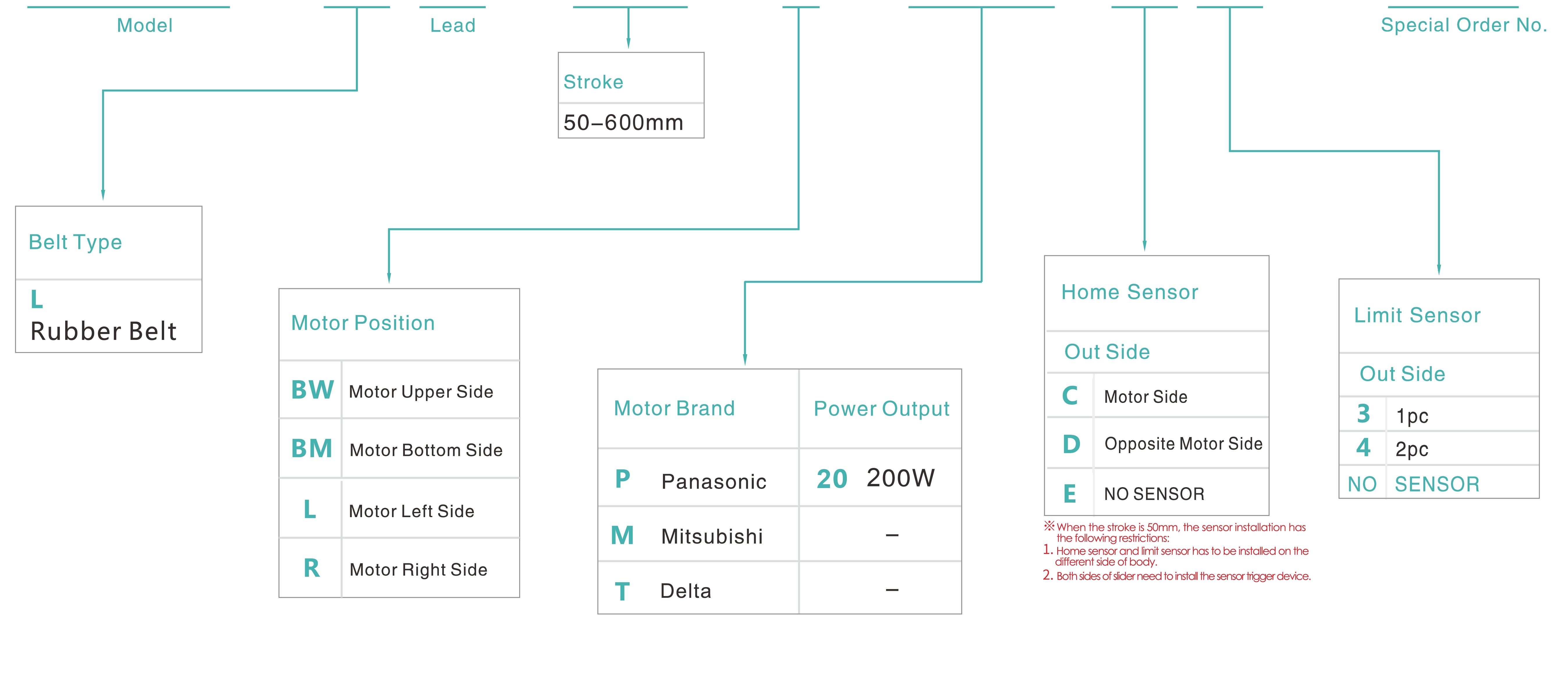

Méthode de commande

GRP8M- L 48 -100 - L -M20 -C 4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,04
	Plomb (mm)		48
	Vitesse maximale (mm/s)		2400
	Charge utile maximale	Horizontal (kg)	15 (Double toboggan)
		Vertical (kg)	-
	Poussée nominale (N)		80
	Pas de la course (mm)		Pas de 50 à 600 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		200 W
	Largeur de la bille (mm)		15
	Accouplement (mm)		10X11
	Capteur domestique	Dehors	EE-SX674(NPN)

Disposition des capteurs

La valeur d'accélération et de décélération est fixée à 0,4 seconde.

Débord autorisé

(Unité : mm)

Installation horizontale	UN	B	C
5 kg	850	322	395
10 kg	560	185	226
15 kg	473	135	156

(Unité : mm)

Installation murale	UN	B	C
5 kg	355	310	532
10 kg	210	196	455
15 kg	171	155	435

Moment de charge statique

(Unité : Nm)

MON	318
Député	318
M	626

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Balt	GRP 5	Non	100 W	54	±0,04	9	40	5	-	2000
		GRP 8	Non	200 W	82	±0,04	15	48	15	-	2400
		GRP 12	Oui	400 W	120	±0,04	25	40	25	-	2000
		GRP 15	Oui	400 W	150	±0,04	30	40	45	-	2000

*1La vitesse la plus élevée est basée sur le régime maximal du servomoteur (3000).

Actionneur à vis à billes à longue course

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Balt	GRP 5M	Non	100 W	54	±0,04	9	40	10	-	2000
		GRP 8M	Non	200 W	82	±0,04	15	48	15	-	2400
		GRP12M	Non	400 W	120	±0,04	25	40	25	-	2000
