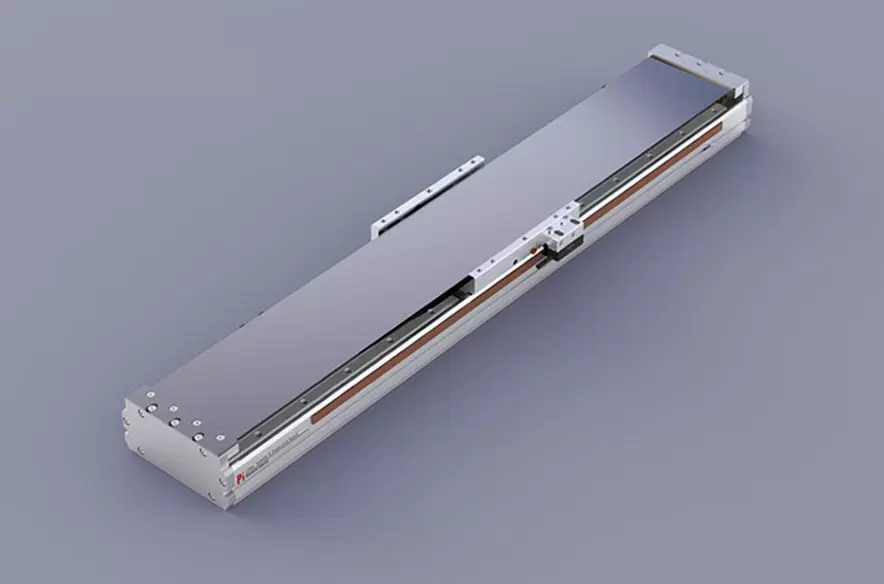

Léger et longue durée de vie

Largeur du corps : 155 mm

Répétabilité : ±0,003

Charge admissible du P64-C2-S : 580 kg

Charge utile du P64-C4-S : 1795 kg

Vitesse maximale : 2500 mm/s

Course du piston : 96-7500 mm

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Plusieurs haut-parleurs sont sélectionnés et des rails de guidage silencieux de haute précision importés sont utilisés.

Il permet de réduire efficacement le bruit en fonctionnement, d'améliorer la fluidité, la durée de vie et l'efficacité de la lubrification. Il convient aux industries de haute technologie exigeant vitesse élevée, fonctionnement silencieux et faibles émissions de poussière.

Corps à haute rigidité

En adoptant une structure intégrée d'extrusion d'aluminium et en effectuant une analyse élémentaire, on obtient une conception structurelle optimale du rapport rigidité/poids.

Conception spéciale de boucle à plaque magnétique

Avantage : Il empêche la chute de corps étrangers et n’endommage pas les composants internes. Facile d’entretien, longue durée de vie !

tête de lecture de règle optique

Combinaison élastique de règle optique ou de règle magnétique

Méthode de commande

LPD16-C1-S-96-M-10-P-C4-1-3-0001

Spécification

Annuaire	Spécifications du cercle de fil	P64-C3-S	P64-C5-P
Spéc.	Répétabilité (mm)	±0,003
	Charge utile maximale (kg)	50	60
	Vitesse maximale (mm/s)	2500
	Poussée continue (N)	264	440
	Poussée maximale (N)	580	968
	Courant continu (Ampères)	3.3	6.8
	Courant de crête (Arms)	10,5	21
	Constante de force (N/bras)	80	64,7
	Inductance (mH)	51,3	20.3
	Résistance (ohm)	8.7	3.6
	Distance entre les pôles magnétiques (mm)	24

Disposition des capteurs

※1 La valeur d'accélération et de décélération est fixée à 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produit. Dans ce cas, nous recommandons de réduire la vitesse de travail. Veuillez vous référer à la page 85 pour plus de détails.

La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne sont pas destinées à une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Débord autorisé

(Unité : mm)

Installation horizontale		Charger	UN	B	C
Charger	P64-C3-S	20 kg	320	150	300
		30 kg	180	100	250
		40 kg	160	70	170
		50 kg	150	50	120
	P64-C5-P	30 kg	300	130	320
		40 kg	250	100	230
		50 kg	200	90	180
		60 kg	150	70	140

(Unité : mm)

Installation murale		Charger	UN	B	C
Charger	P64-C3-S	20 kg	300	150	320
		30 kg	250	100	180
		40 kg	170	70	160
		50 kg	120	50	150
	P64-C5-P	30 kg	320	130	300
		40 kg	230	100	250
		50 kg	180	90	200
		60 kg	140	70	150

Moment de charge statique

(Unité : Nm)

MON	816
Député	816
M	670

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

La relation entre la vitesse et l'accélération

P44-C3-S

Vitesse (m/s) Accélération (G) Charge (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
20	2	2	2	1.5	1	0,5
30	1.6	1.6	1.5	1	0,6	0,3
40	1.2	1.2	1.1	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

P44-C5-P

Vitesse (m/s) Accélération (G) Charge (kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
40	1.8	1.8	1.7	1.5	1.2	0,9
50	1.5	1.4	1.4	1.3	1	0,7
60	1.3	1.2	1.2	1	0,8	0,6
70	1.1	1.0	1.0	0,9	0,7	0,5

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Spécifications du moteur	Largeur du corps (mm)	La hauteur du corps (mm)	Répétabilité (mm)	Poussée continue (N)	Poussée maximale (N)	lrms(A)	Charge utile maximale (kg)	vitesse maximale (mm/s) *1
Standard	Robot à moteur linéaire	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100

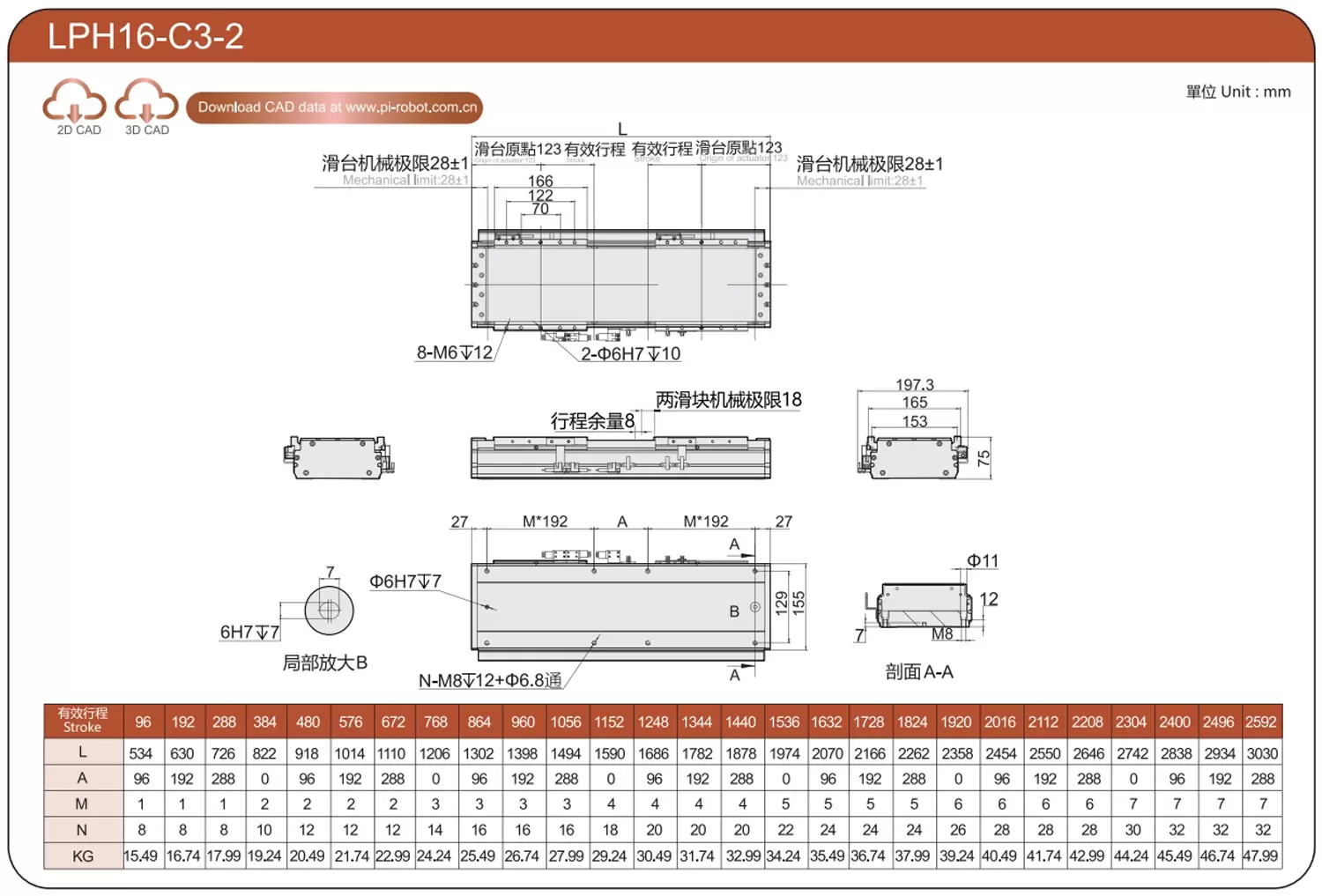

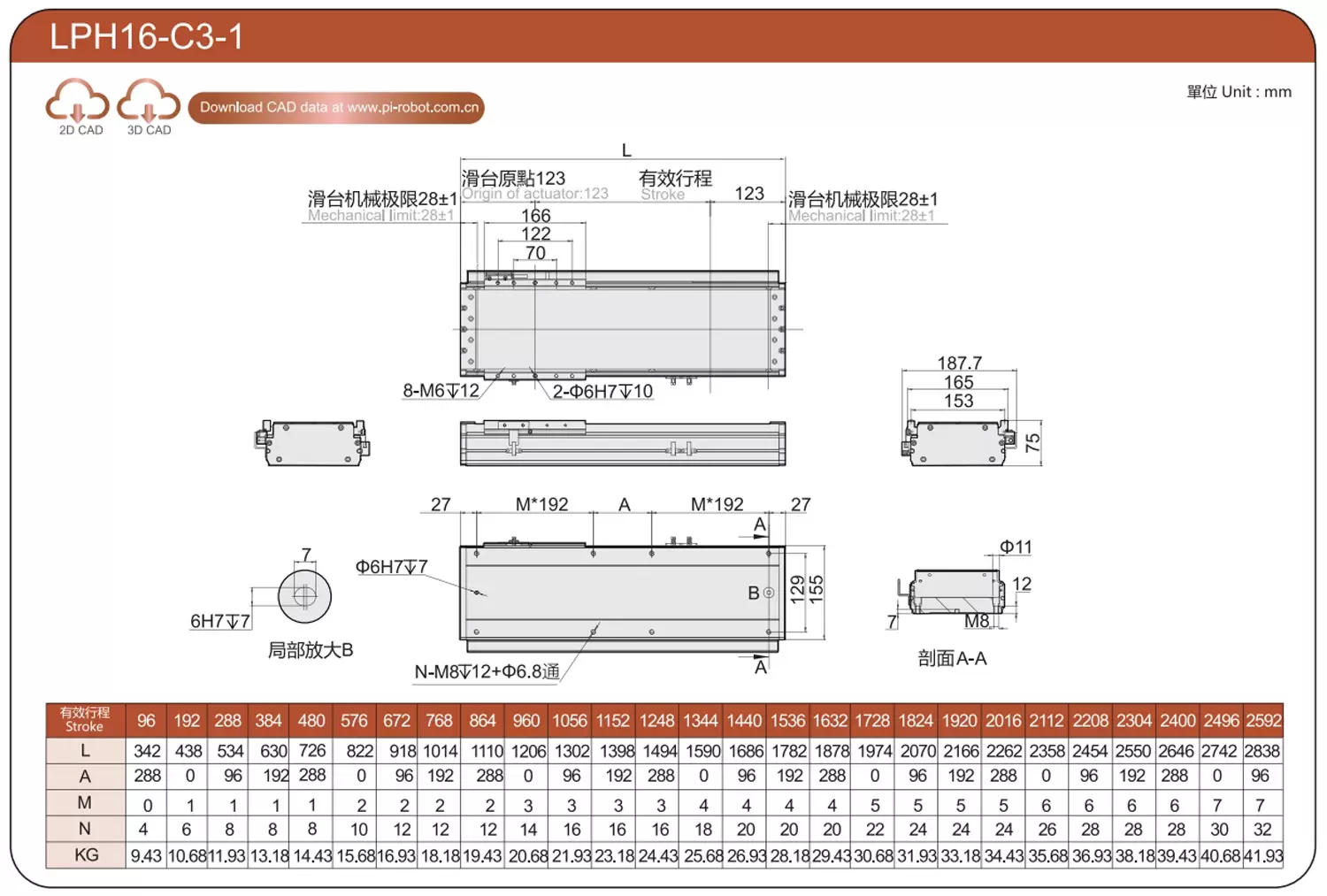

C2-1/C2-2
