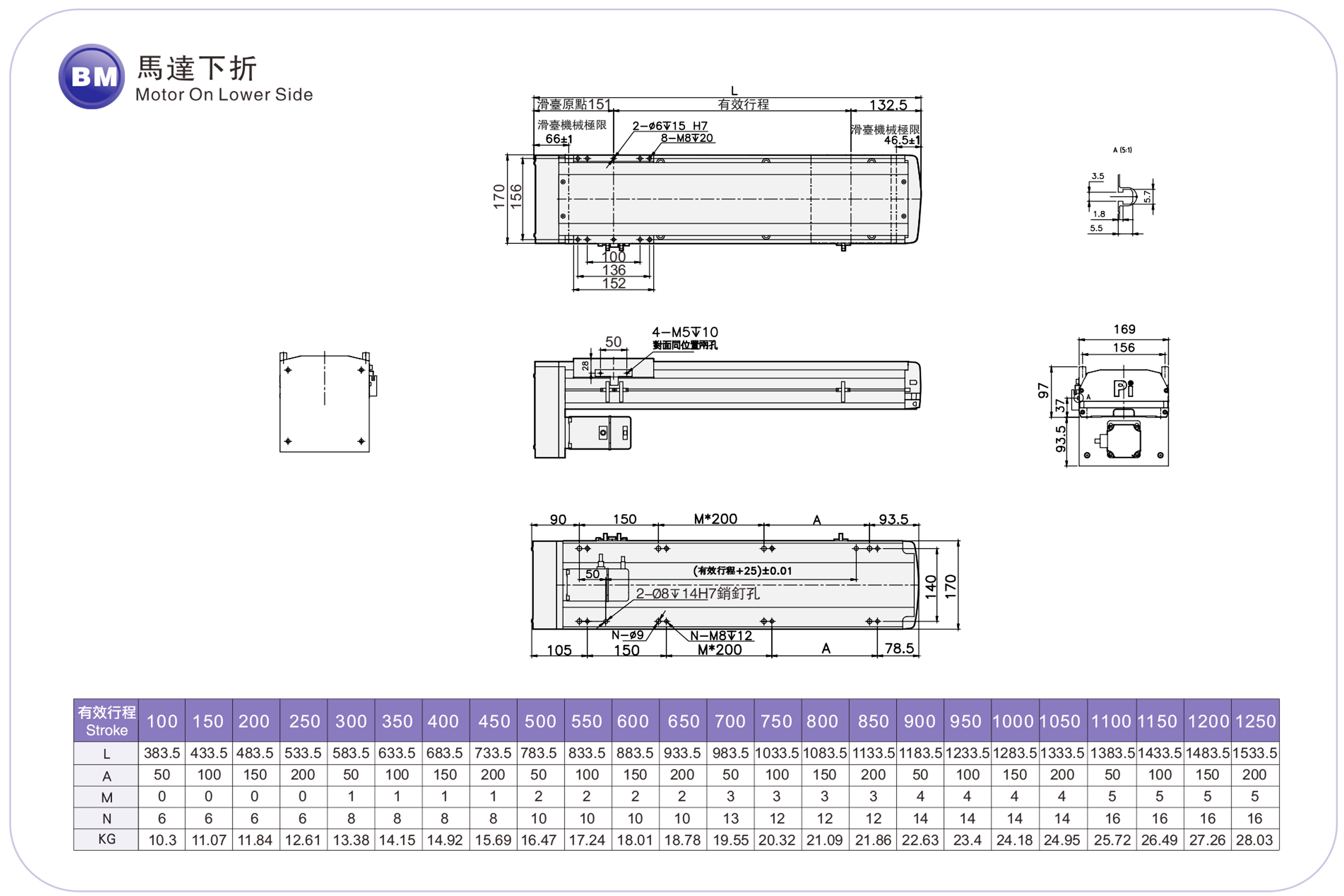

Localisation actuelle：Accueil > Produit > Actionneur à vis à billes standard > Série RMH > RMH17 > Côté inférieur du moteur

Léger et longue durée de vie

Répétabilité : ±0,01 mm

Charge horizontale : 50 kg

Charge verticale : 12 kg

Vitesse maximale : 250 mm/s

Pas de course : 100-1050 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Différents styles de sièges coulissants

Le corps et le coulisseau sont monoblocs, ce qui améliore la rigidité et réduit la largeur, optimisant ainsi l'espace d'installation. Ce système de lubrification, unique sur le marché grâce à son injecteur unique intégré au coulisseau, permet d'injecter l'huile simultanément et d'entretenir l'écrou et plusieurs coulisseaux, simplifiant et accélérant la maintenance. Le sens d'installation de l'injecteur est configurable selon les besoins du client.

Corps haute rigidité / revêtement supérieur haute rigidité

Châssis haute rigidité : L’utilisation d’une structure intégrée en aluminium extrudé a permis d’obtenir, grâce à l’analyse par éléments finis, une conception structurelle offrant le meilleur rapport rigidité/poids. Couvercle supérieur anti-torsion : Grâce à une conception anti-torsion spécifique, le couvercle supérieur résiste à la torsion et à la déformation, même lors d’une utilisation prolongée.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Vis de marque plomb, aucun siège disponible pour la sélection

Les spécifications et les marques de vis appropriées peuvent être sélectionnées en fonction de la précision et de la vitesse requises.

Méthode de commande

RMH12 - L10-100-M-M10B-C4-0001

Spécification

Spéc.	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	20	32
	Vitesse maximale (mm/s)		250	500	1000	1600
	Charge utile maximale	Horizontal (kg)	50	30	18	5
		Vertical (kg)	12	8	3	-
	Poussée nominale (N)		341	170	85	53
	Pas de la course (mm)		Pas de 100 à 1050 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		100 W
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire haute rigidité (mm)		L12 x H7,5
	Accouplement (mm)		8X10
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition des capteurs

La valeur d'accélération et de décélération est fixée à 0,2 seconde.

Lorsque la course dépasse 750 mm, un faux-rond de la vis à billes se produit. Dans ce cas, nous recommandons de réduire la vitesse de rotation. Veuillez consulter la page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	30 kg	882	65	78
	40 kg	606	43	51
	50 kg	437	29	35
Lead10	15 kg	875	138	157
	25 kg	485	73	83
	30 kg	386	56	64
Lead20	5 kg	1160	384	386
	10 kg	561	180	181
	18 kg	288	88	89
Plomb32	3 kg	822	444	385
	5 kg	492	255	224
	-	-	-	-

(Unité : mm)

Installation murale		UN	B	C
Lead5	25 kg	100	84	1102
	35 kg	63	52	725
	50 kg	35	29	433
Lead10	10 kg	250	221	1311
	20 kg	110	97	633
	30 kg	64	56	385
Lead20	5 kg	317	316	955
	12 kg	147	144	455
	18 kg	89	88	288
Plomb32	2 kg	591	682	1256
	5 kg	224	255	488
	-	-	-	-

(Unité : mm)

Installation verticale		UN	C
Lead5	5 kg	544	544
	8 kg	341	341
	12 kg	227	227
Lead10	4 kg	606	606
	8 kg	303	303
	-	-	-
Lead20	2 kg	961	961
	3 kg	639	639
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	150
Député	150
M	130

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH12	100 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Série à course extra longue

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH17S	400 W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

La vitesse maximale est calculée en fonction du régime maximal du servomoteur (3 000 tr/min). La vitesse maximale est calculée en fonction du régime maximal du moteur pas à pas (500 tr/min).

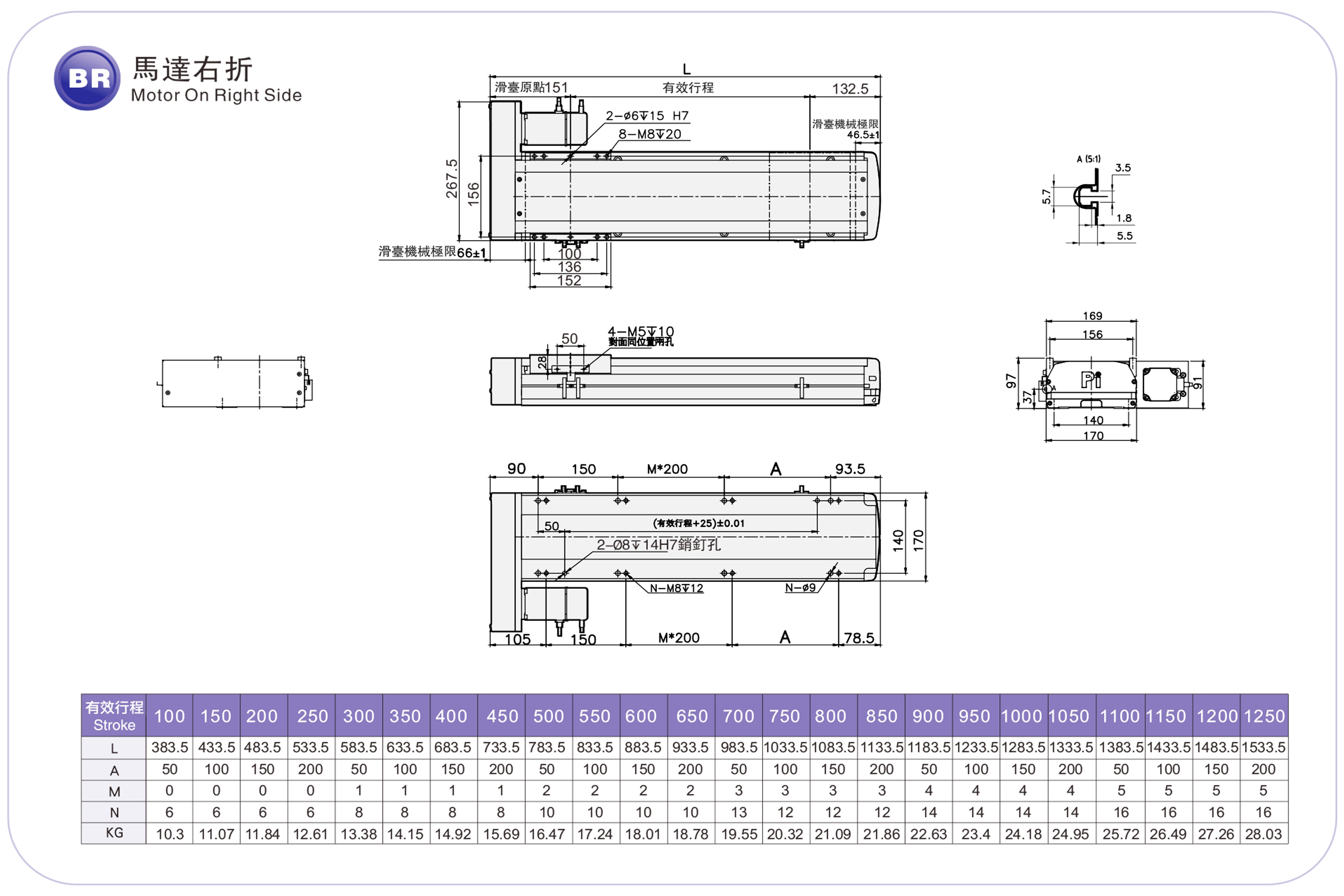

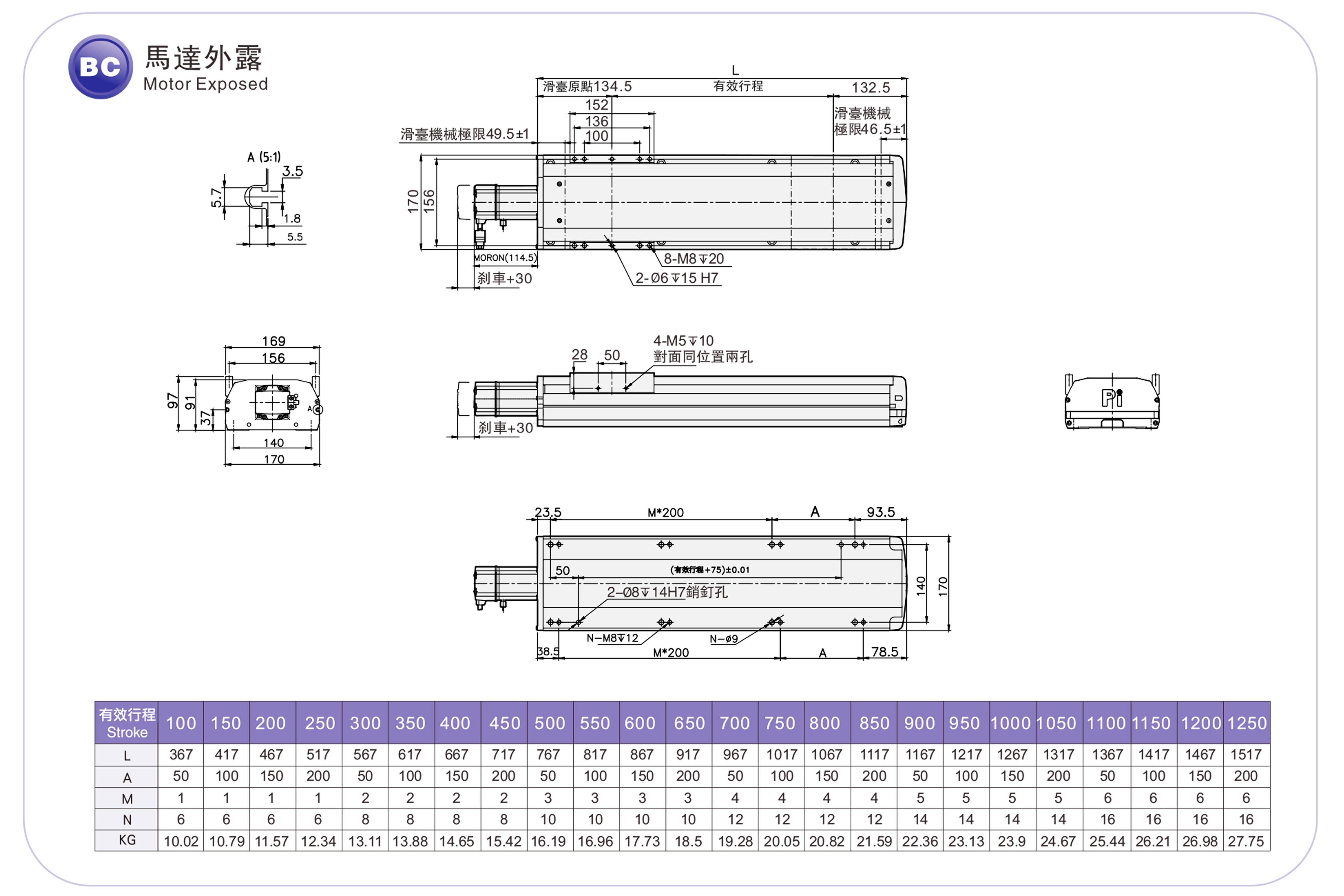

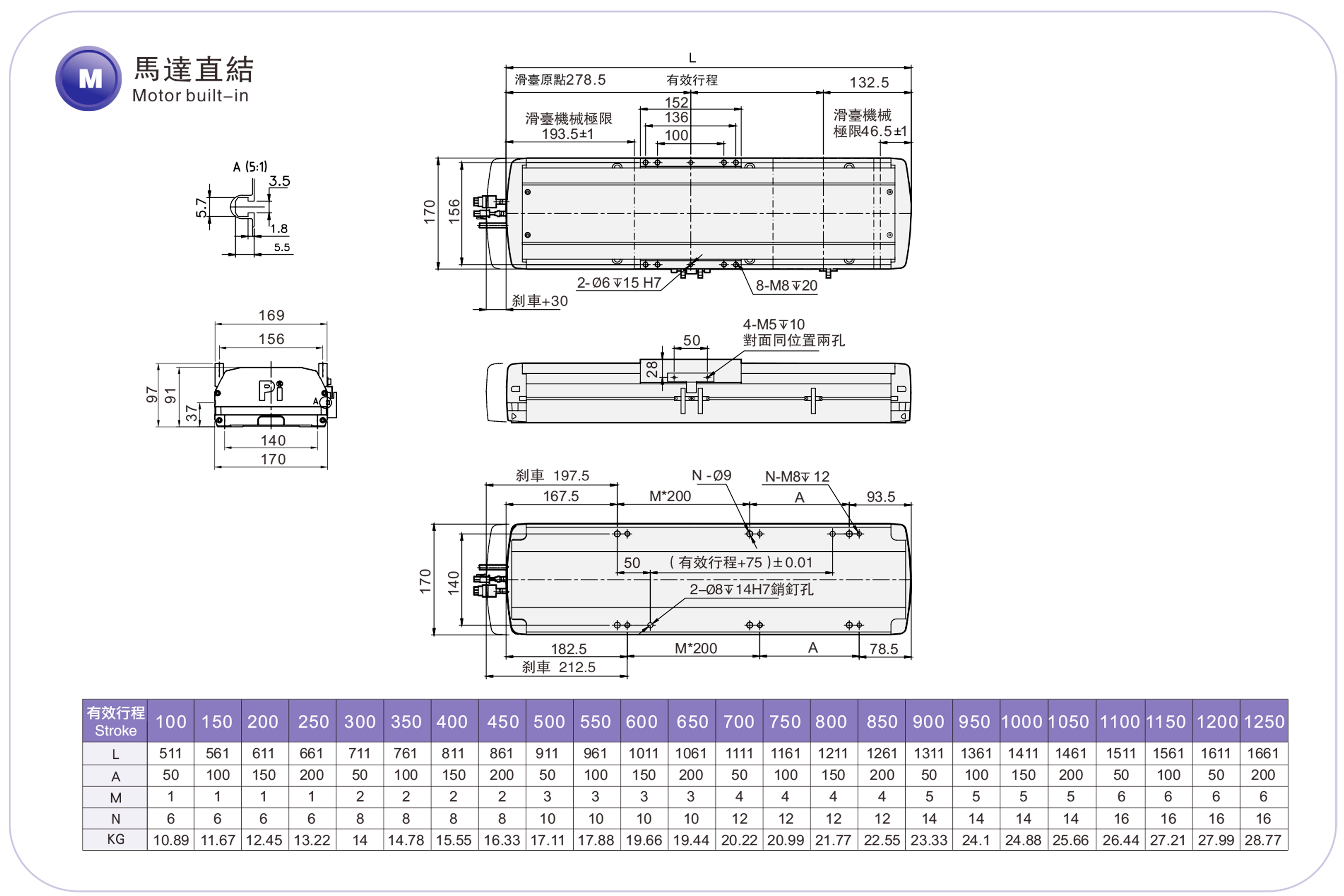

Moteur apparent / Moteur intégré
