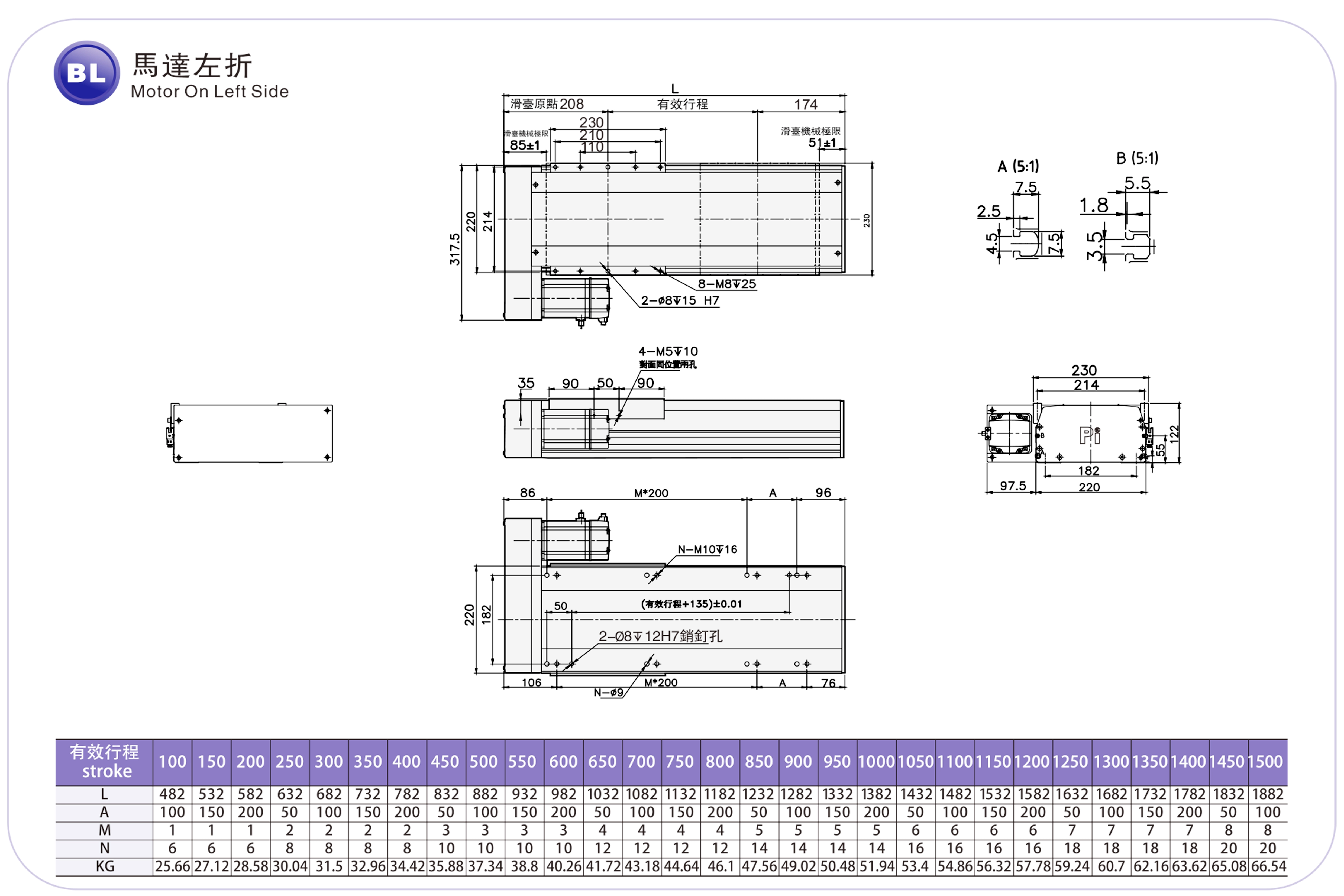

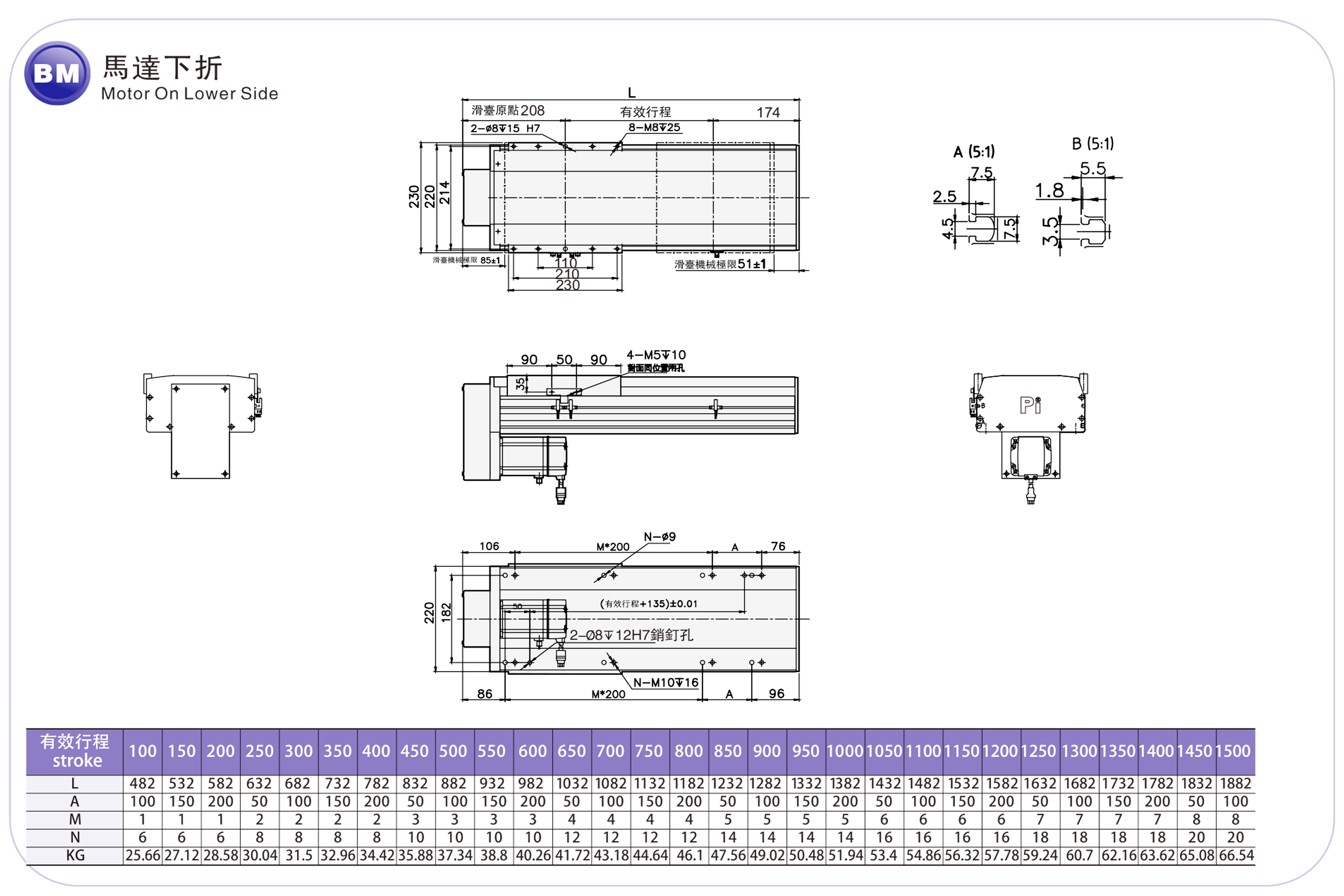

Localisation actuelle：Accueil > Produit > Actionneur à vis à billes standard > Série RMH > RMH22 > Moteur côté gauche

Léger et longue durée de vie

Répétabilité : ±0,01 mm

Charge horizontale : 50 kg

Charge verticale : 12 kg

Vitesse maximale : 250 mm/s

Pas de course : 100-1050 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Différents styles de sièges coulissants

Le corps et le coulisseau sont monoblocs, ce qui améliore la rigidité et réduit la largeur, optimisant ainsi l'espace d'installation. Ce système de lubrification, unique sur le marché grâce à son injecteur unique intégré au coulisseau, permet d'injecter l'huile simultanément et d'entretenir l'écrou et plusieurs coulisseaux, simplifiant et accélérant la maintenance. Le sens d'installation de l'injecteur est configurable selon les besoins du client.

Corps haute rigidité / revêtement supérieur haute rigidité

Châssis haute rigidité : L’utilisation d’une structure intégrée en aluminium extrudé a permis d’obtenir, grâce à l’analyse par éléments finis, une conception structurelle offrant le meilleur rapport rigidité/poids. Couvercle supérieur anti-torsion : Grâce à une conception anti-torsion spécifique, le couvercle supérieur résiste à la torsion et à la déformation, même lors d’une utilisation prolongée.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Marque de moteur

Compatible avec les servomoteurs de différentes marques. Plusieurs positions d'installation du moteur sont disponibles, offrant une plus grande flexibilité dans la conception des machines.

Vis de marque plomb, aucun siège disponible pour la sélection

Les spécifications et les marques de vis appropriées peuvent être sélectionnées en fonction de la précision et de la vitesse requises.

Méthode de commande

RMH22 - L10-100- BC -M75B - C4 -0001

Spécification

Spéc.	Répétabilité (mm)		±0,01
	Pas de vis à billes (mm)		5	10	25	40
	Vitesse maximale (mm/s)		250	500	1250	2000
	Charge utile maximale	Horizontal (kg)	150	150	105	43
		Vertical (kg)	55	45	20	12
	Poussée nominale (N)		2563	1281	640	320
	Pas de la course (mm)		Pas de 100 à 15 000 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		750 W
	Vis à billes Ø (mm)		C7Ø25
	Guide linéaire haute rigidité (mm)		W23XH18
	Accouplement (mm)		17X19
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition des capteurs

La valeur d'accélération et de décélération est fixée à 0,2 seconde.

Lorsque la course dépasse 750 mm, un faux-rond de la vis à billes se produit. Dans ce cas, nous recommandons de réduire la vitesse de rotation. Veuillez consulter la page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	100 kg	5000	633	557
	125 kg	3880	491	431
	150 kg	3357	396	347
Lead10	100 kg	3220	563	474
	125 kg	3554	434	367
	150 kg	2113	349	295
Lead25	65 kg	1522	614	458
	85 kg	1136	451	336
	105 kg	893	350	262
Lead40	18 kg	2445	1616	1052
	30 kg	1436	938	613
	43 kg	978	630	412

(Unité : mm)

Installation murale		UN	B	C
Lead5	110 kg	550	569	4500
	130 kg	412	469	3711
	150 kg	347	396	3357
Lead10	110 kg	427	503	2900
	130 kg	351	414	2444
	150 kg	295	349	2113
Lead25	70 kg	420	564	1404
	90 kg	315	420	1066
	105 kg	262	350	893
Lead40	15 kg	1272	1955	2948
	24 kg	778	1190	1813
	43 kg	412	630	978

(Unité : mm)

Installation verticale		UN	C
Lead5	30 kg	2355	2355
	40 kg	1768	1768
	55 kg	1288	1288
Lead10	25 kg	2505	2505
	35 kg	1795	1795
	45 kg	1396	1396
Lead25	15 kg	2711	2711
	20 kg	2033	2033
	-	-	-
Lead40	7 kg	3511	3511
	12 kg	2055	2055
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	2052
Député	2052
M	1810

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH12	100 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200 W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200 W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400 W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400 W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750 W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750 W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Série à course extra longue

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Environnement standard	vis à billes	RMH17S	400 W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750 W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750 W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

La vitesse maximale est calculée en fonction du régime maximal du servomoteur (3 000 tr/min). La vitesse maximale est calculée en fonction du régime maximal du moteur pas à pas (500 tr/min).

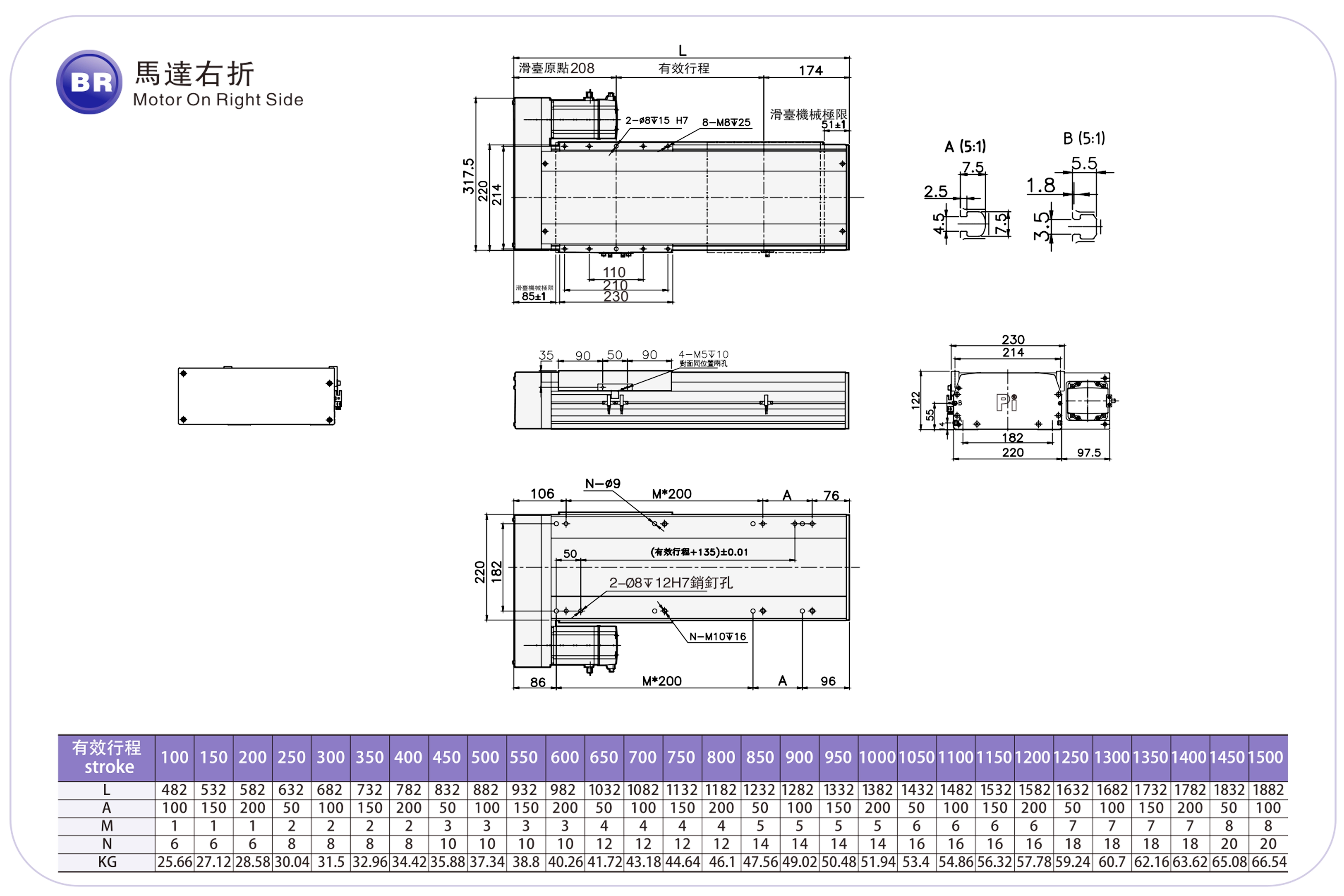

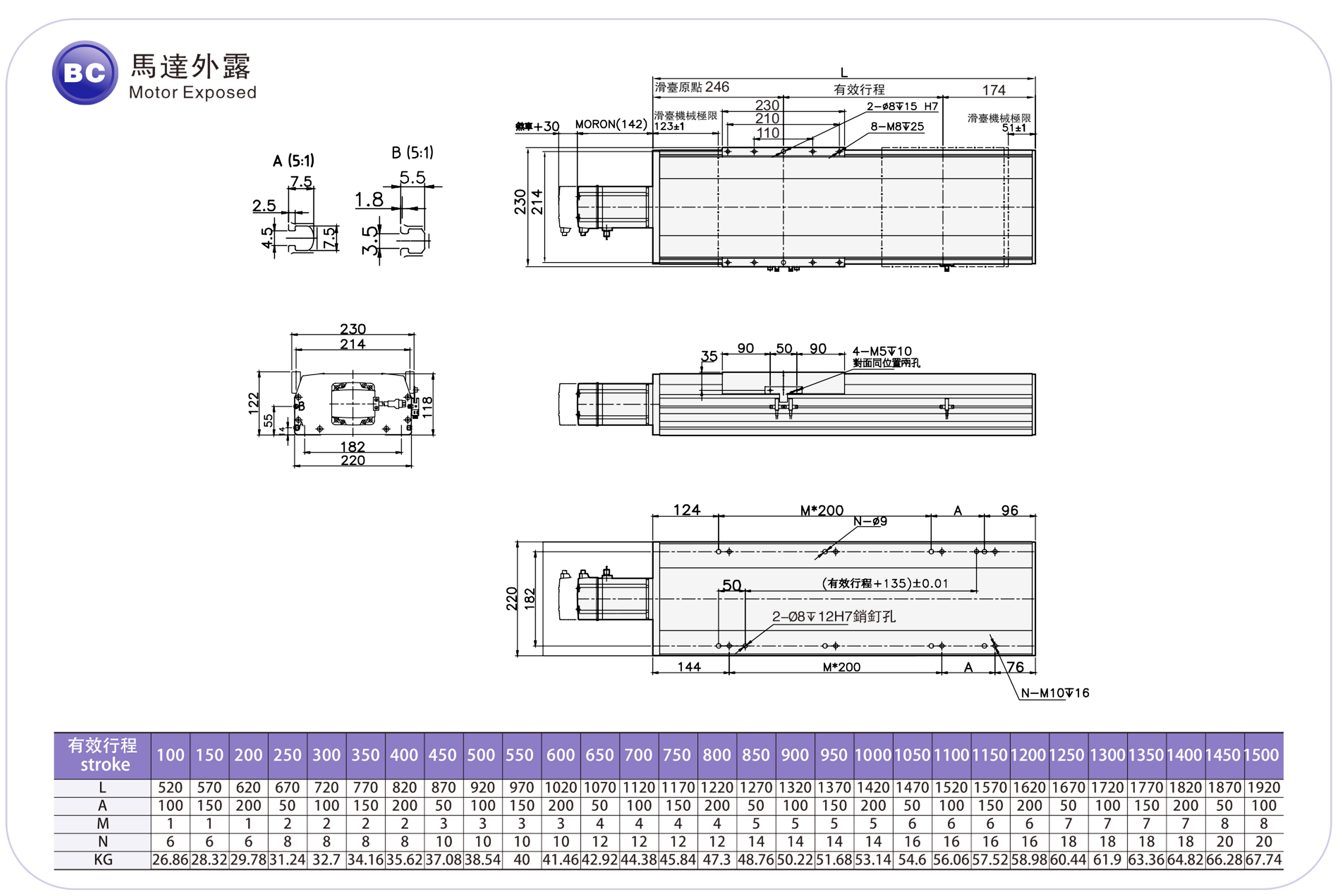

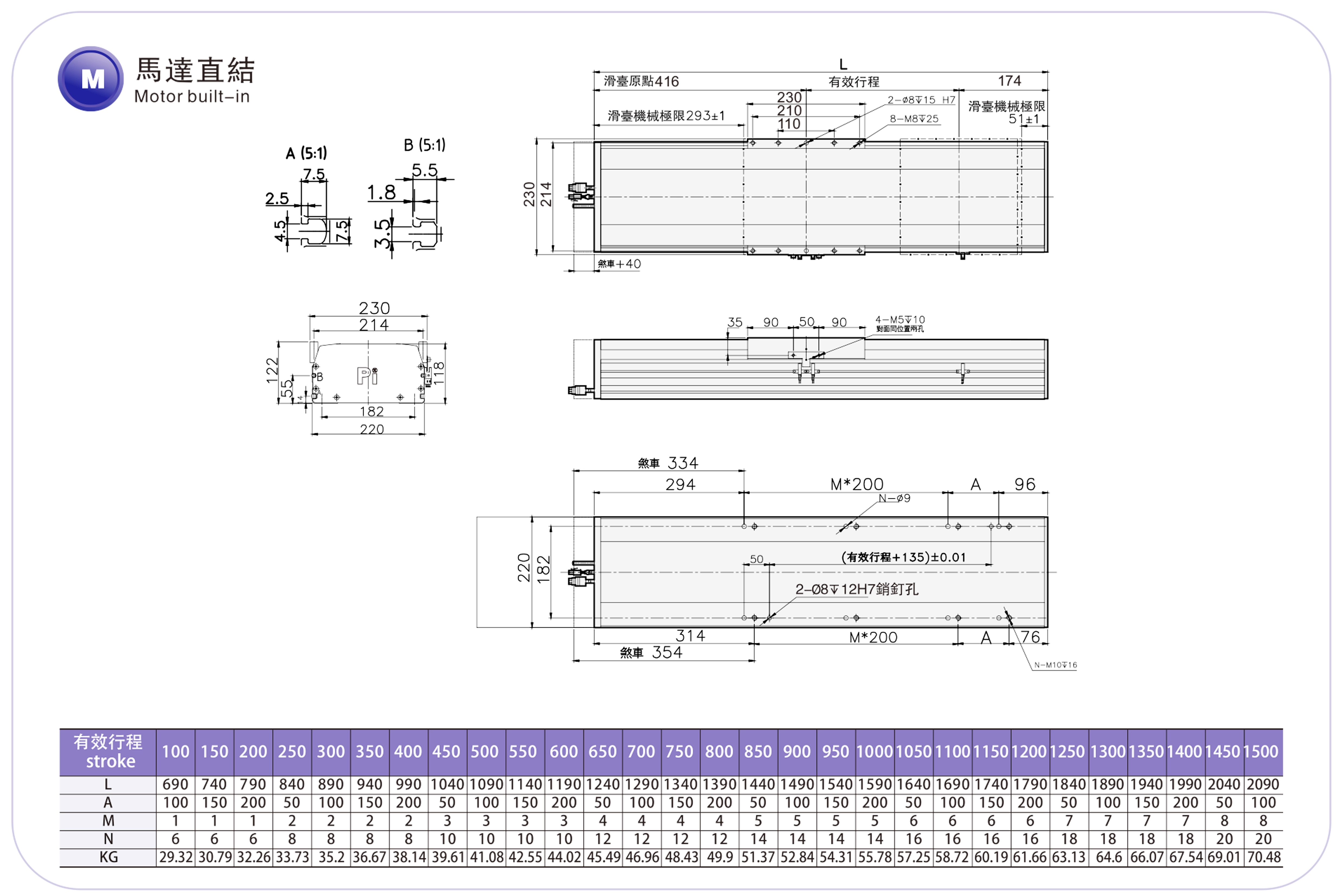

Moteur apparent / Moteur intégré
