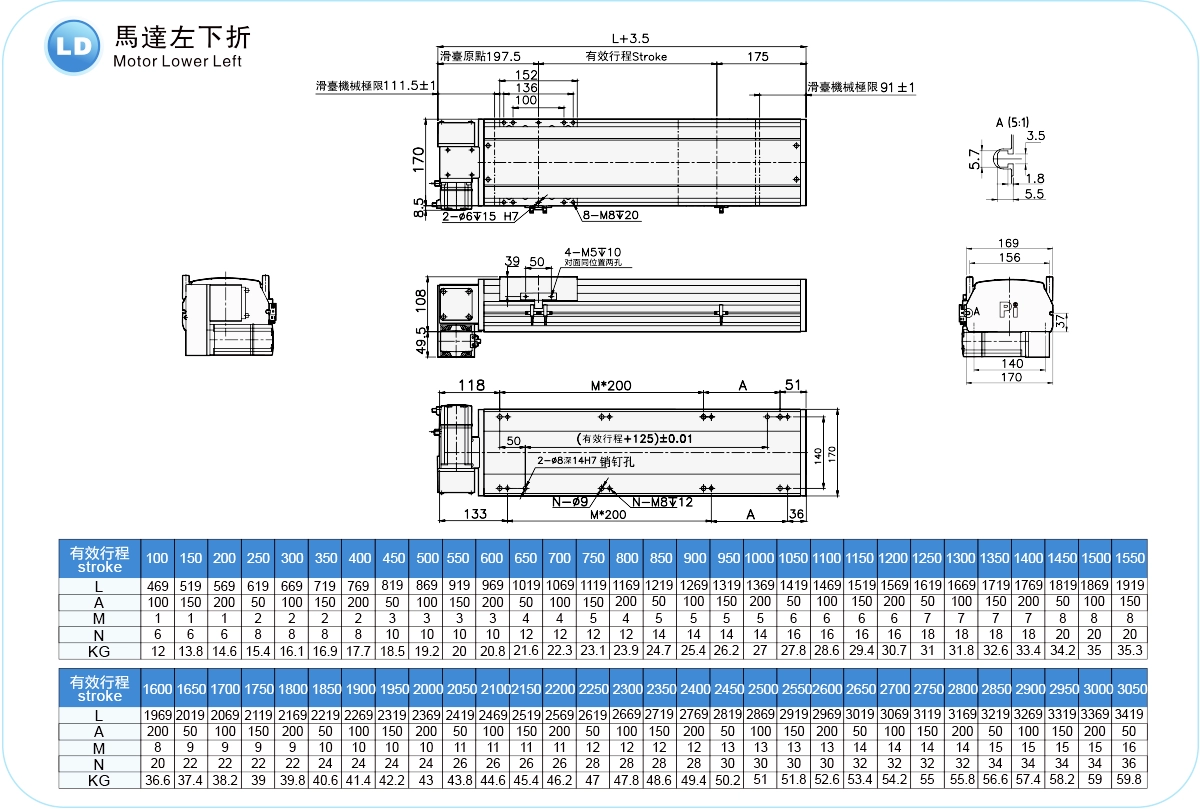

Emplacement actuel：Accueil > Produit > Actionneur de courroie standard > Série RMP > RMP17S > Côté inférieur gauche du moteur

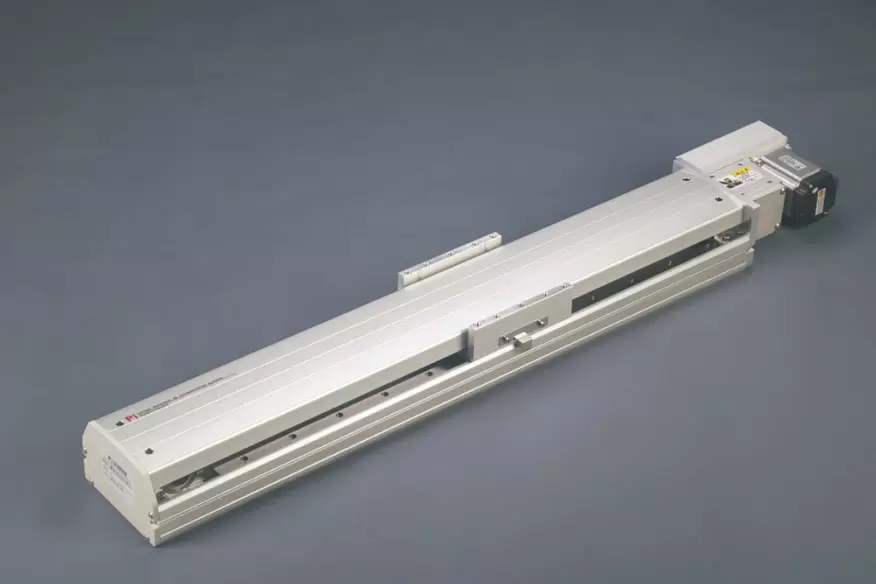

Léger et longue durée de vie

Répétabilité ： ± 0,04 mm

Charge horizontale : 25 kg

Plomb: 40 mm

Vitesse maximale : 2000 mm/s

Pas de course : 100-4050 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Remarque spéciale sur le siège multi-glissière, mécanisme de réglage de la tension de la courroie, conception de buse de carburant brevetée (en option)

Corps haute rigidité/couvercle supérieur haute rigidité

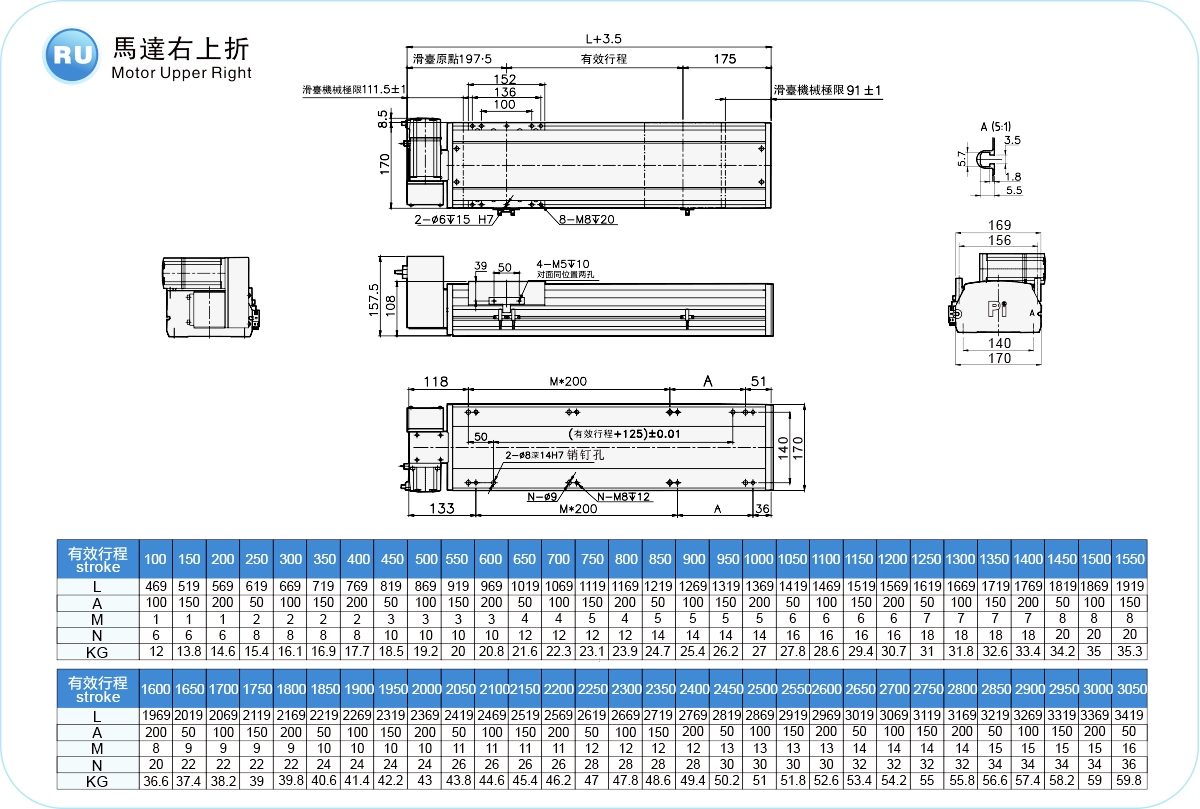

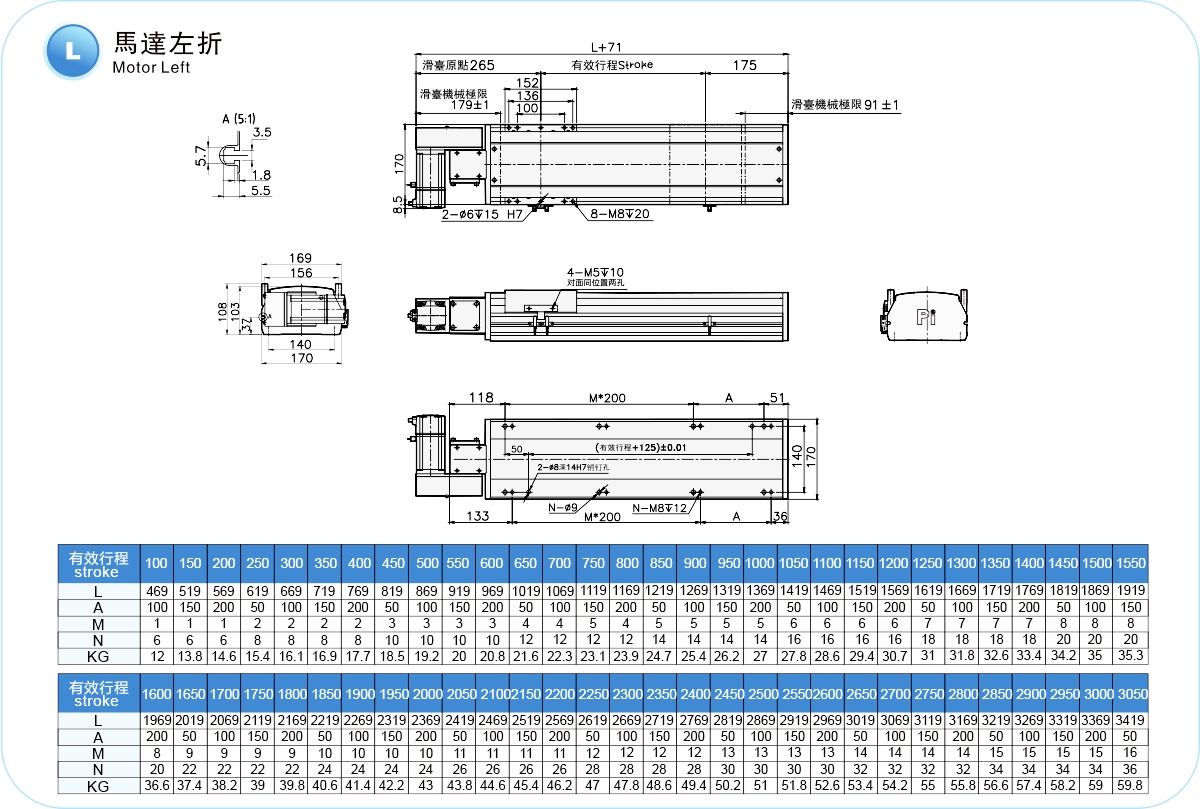

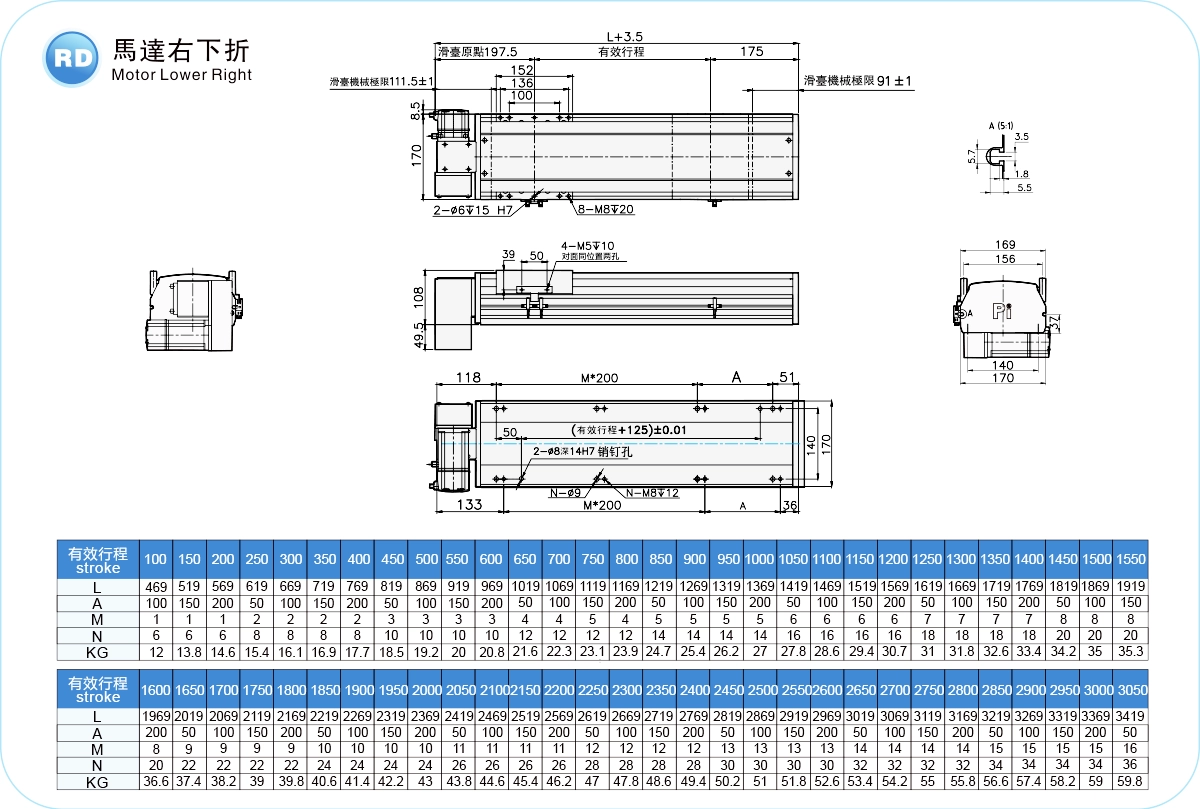

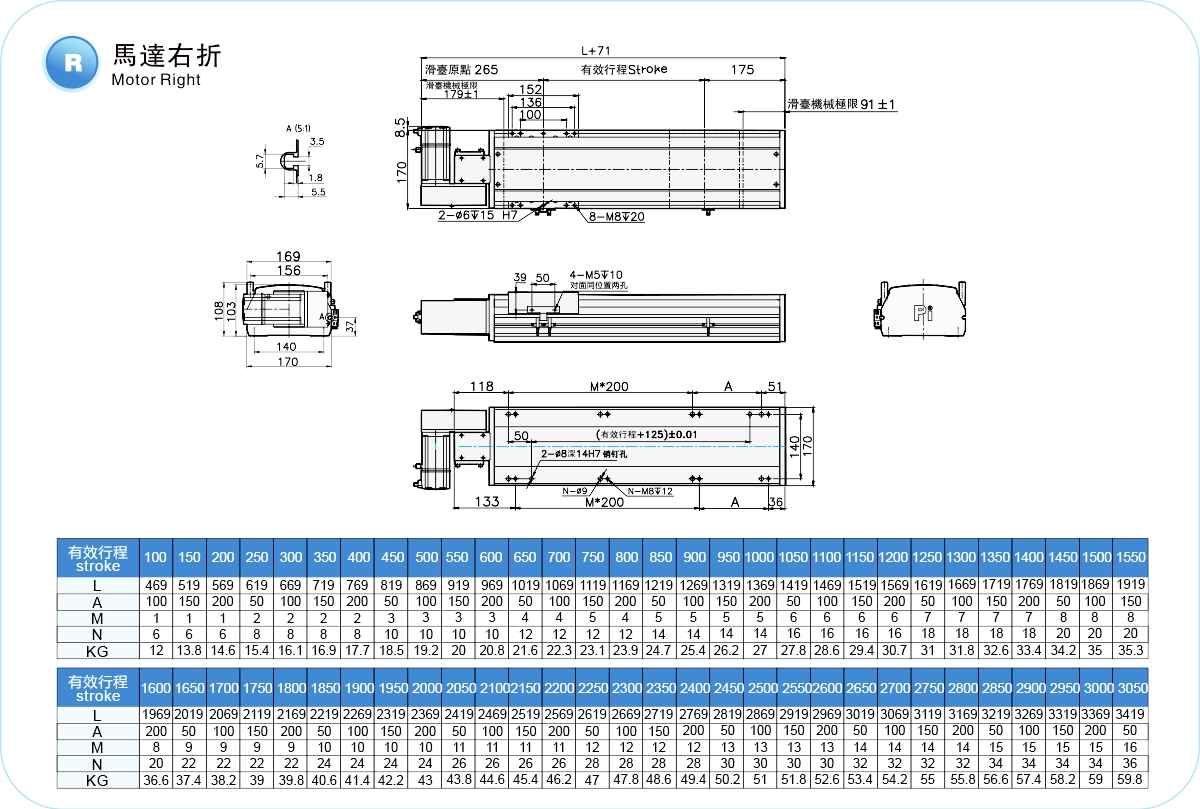

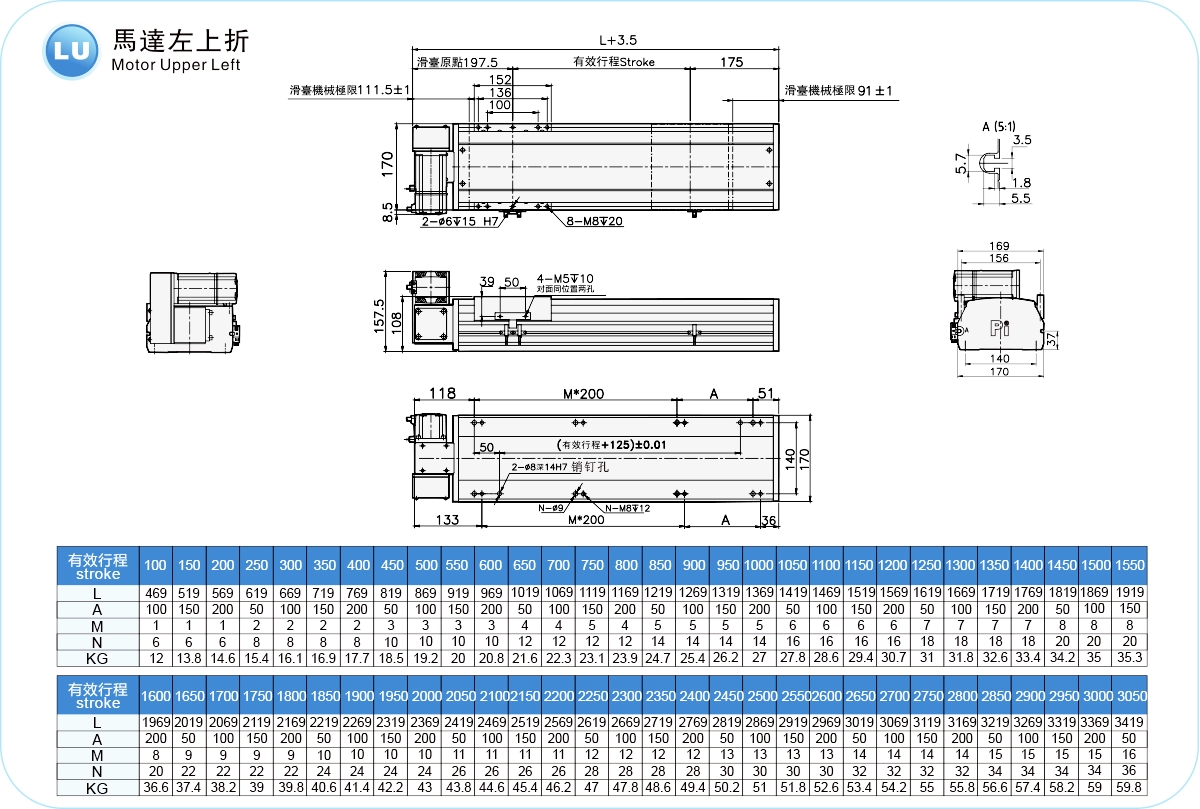

Marque du moteur, lieu d'installation du moteur

Méthode de commande

RMP17S-L40-100-L-M40-C 4-0001

Spécification

Spécification	Répétabilité (mm)		±0,04
	Plomb (mm)		40
	Vitesse maximale (mm/s)		2000
	Charge utile maximale	Horizontale (kg)	45
		Verticale (kg)	-
	Poussée nominale (N)		204
	Pas de course (mm)		Pas de 100-4050 mm/50 mm
Parties	Puissance du servomoteur CA (W)		400W
	Largeur de la courroie (mm)		30
	Guide linéaire à haute rigidité (mm)		W20XH15
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition du capteur

Surplomb autorisé

(Unité : mm)

Installation horizontale	UN	B	C
10 kg	2942	1133	1033
20 kg	14h30	547	498
30 kg	926	350	320
45 kg	588	219	201

(Unité : mm)

Installation murale	UN	B	C
15 kg	676	742	1933
25 kg	390	428	1127
35 kg	269	294	781
45 kg	201	219	588

Moment de chargement statique

(Unité : Nm)

MON	1032
Député	1034
M	908

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Mécanisme réducteur	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécification de la ceinture		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Mécanisme réducteur	Sortie moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la ceinture (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Standard	Ceinture	RMP14S	Oui	200W	135	±0,04	22	40	25	-	2000
		RMP17S	Oui	400W	170	±0,04	30	40	45	-	2000
		RMP22S	Oui	750W	220	±0,04	50	40	85	-	2000
		RMP28R	NON	1000W	280	±0,08	50	230	230	-	2000
		RMP28RN	NON	1000W	280	±0,08	50	230	200	-	2000
