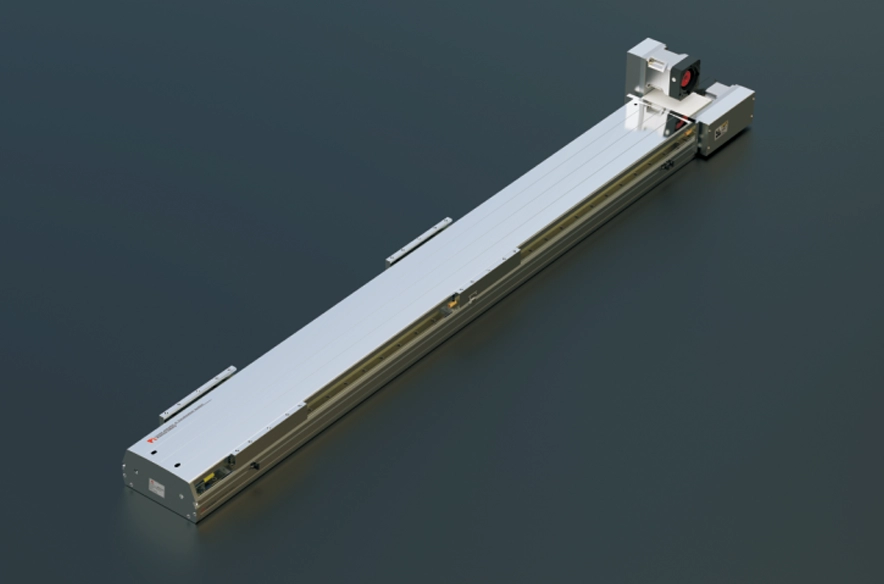

Léger et longue durée de vie

Répétabilité : ±0,08 mm

Charge horizontale : 230 kg

Passe : 50 mm

Vitesse maximale : 2300 mm/s

Pas de course : 50-6150 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Note spéciale concernant le siège à glissières multiples, mécanisme de réglage de la tension de la ceinture, conception brevetée du pistolet à carburant (en option)

Corps haute rigidité / revêtement supérieur haute rigidité

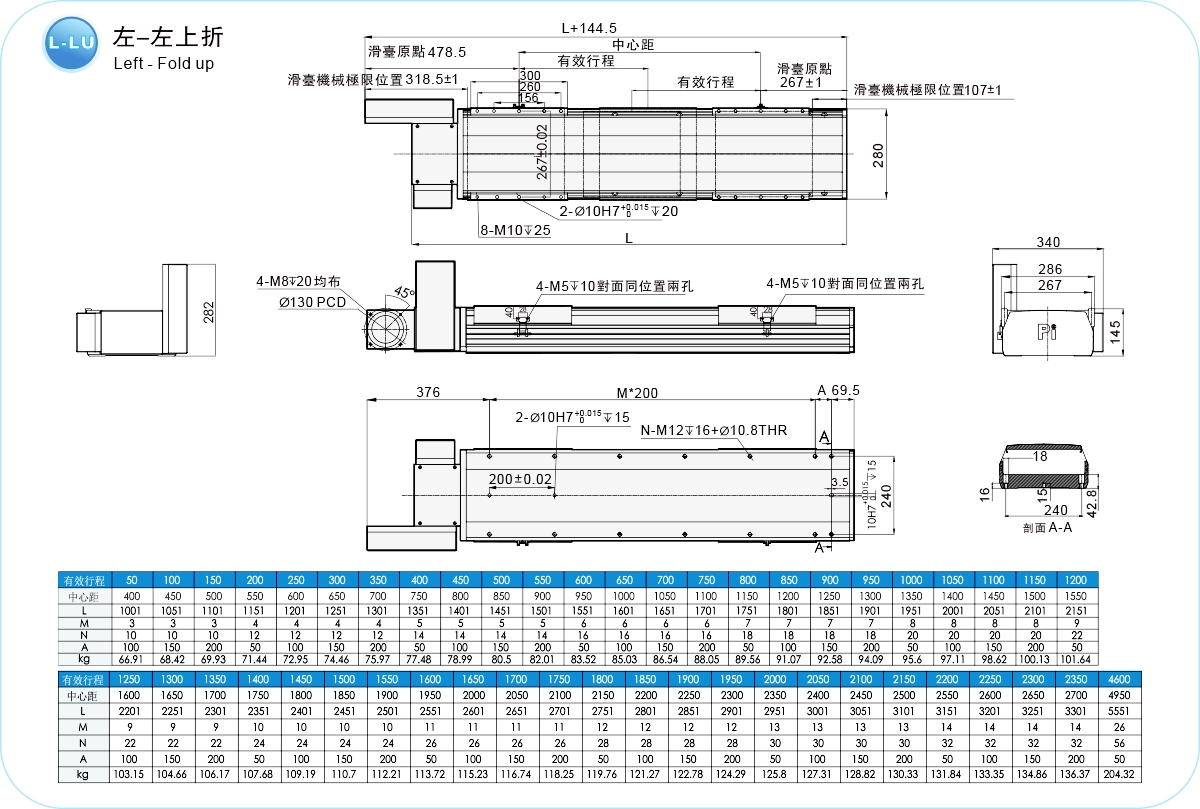

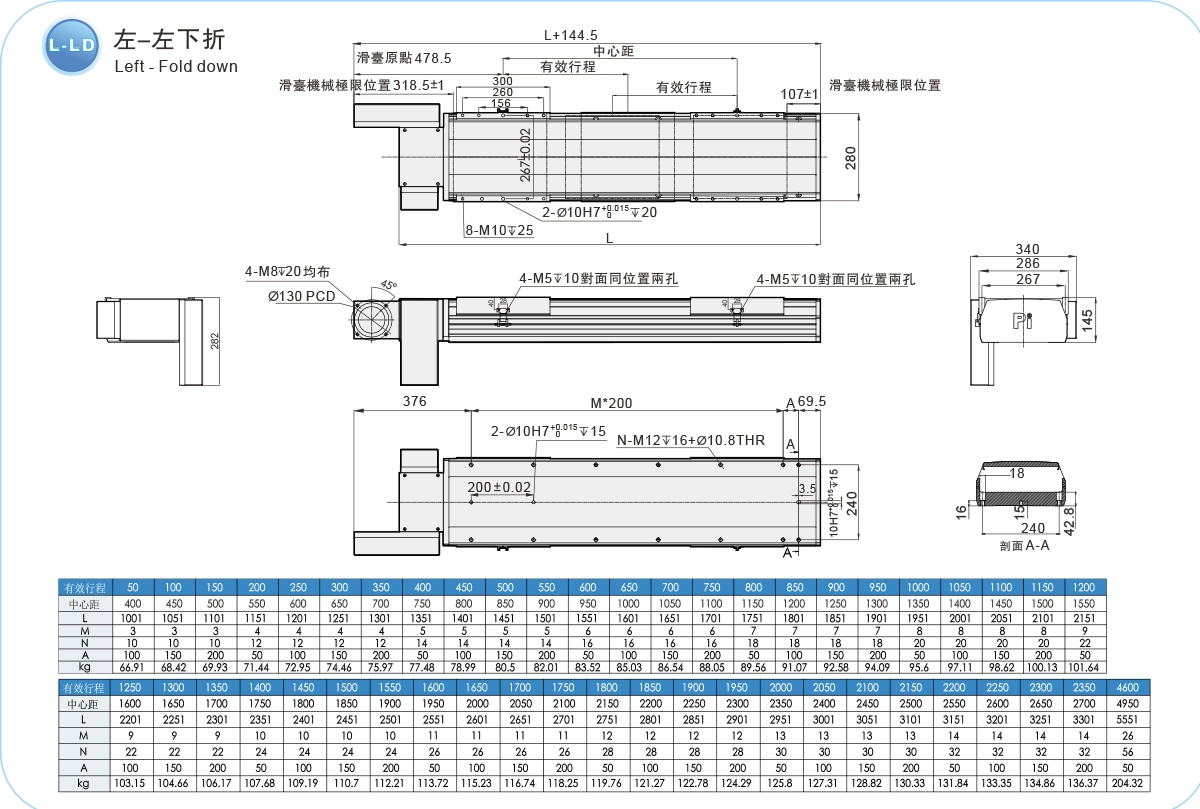

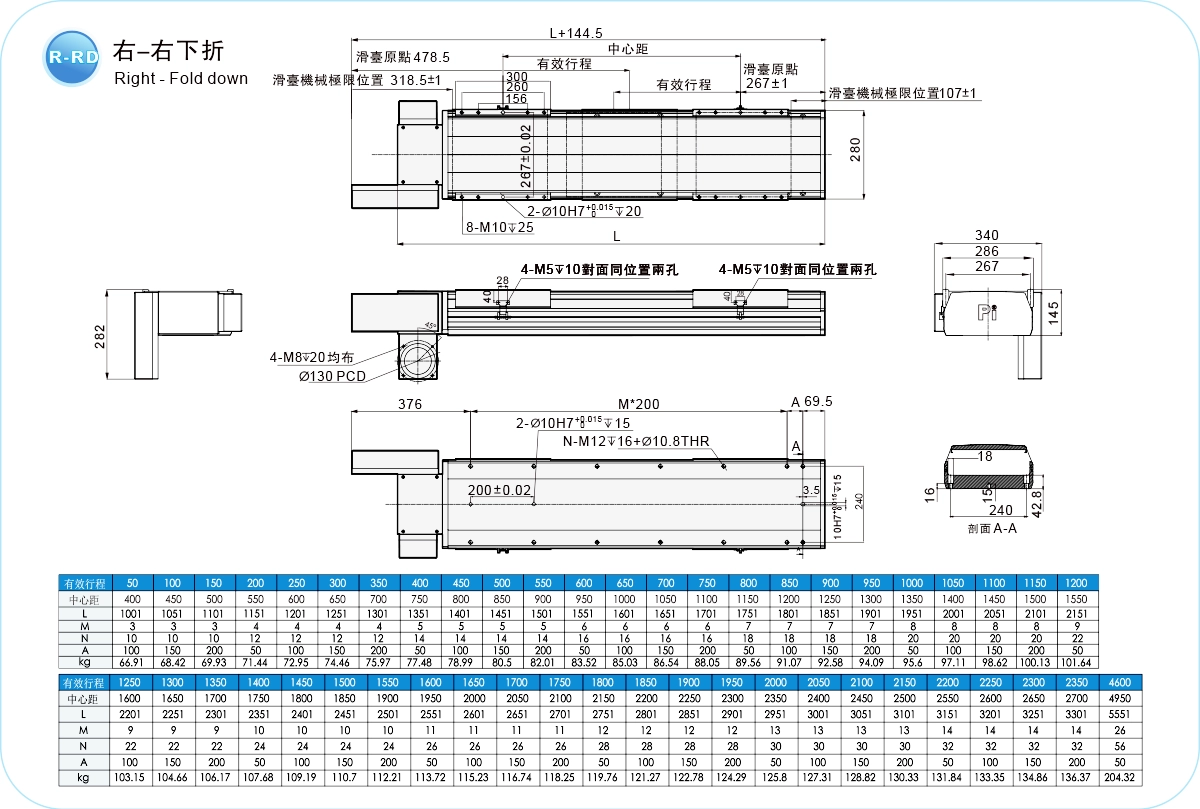

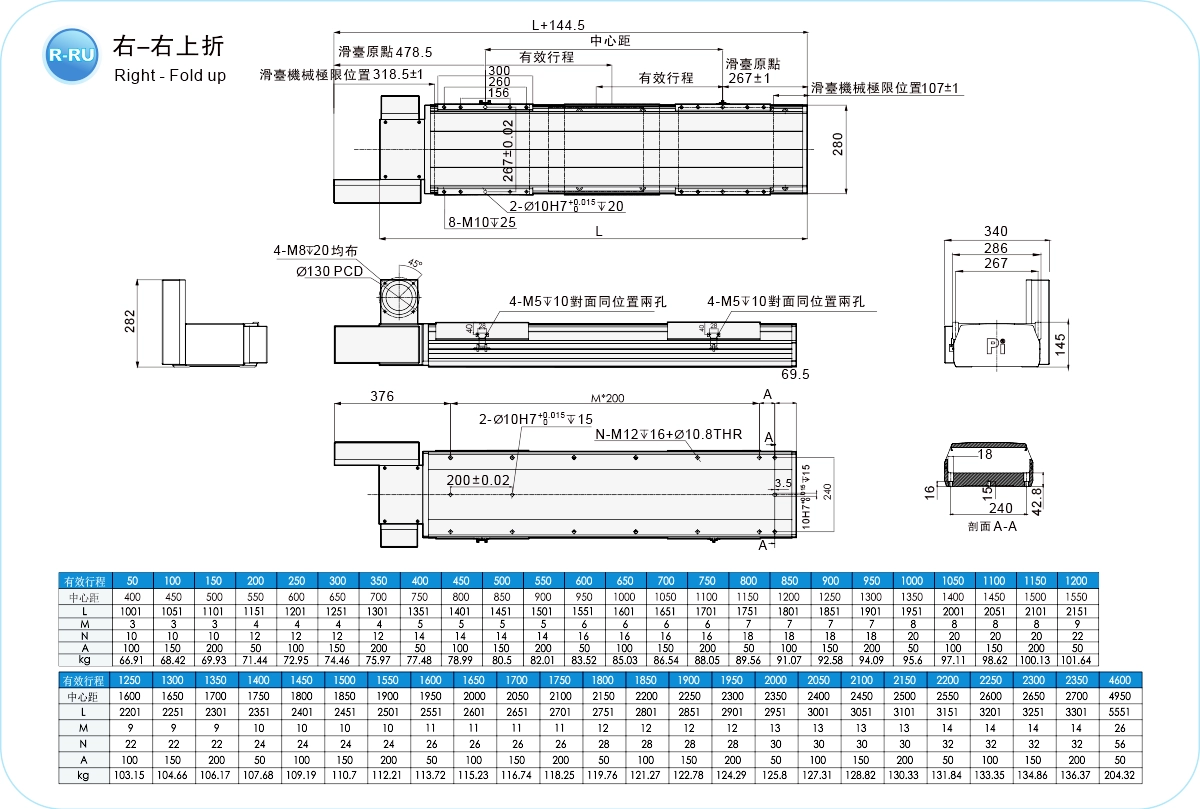

Marque du moteur, emplacement d'installation du moteur

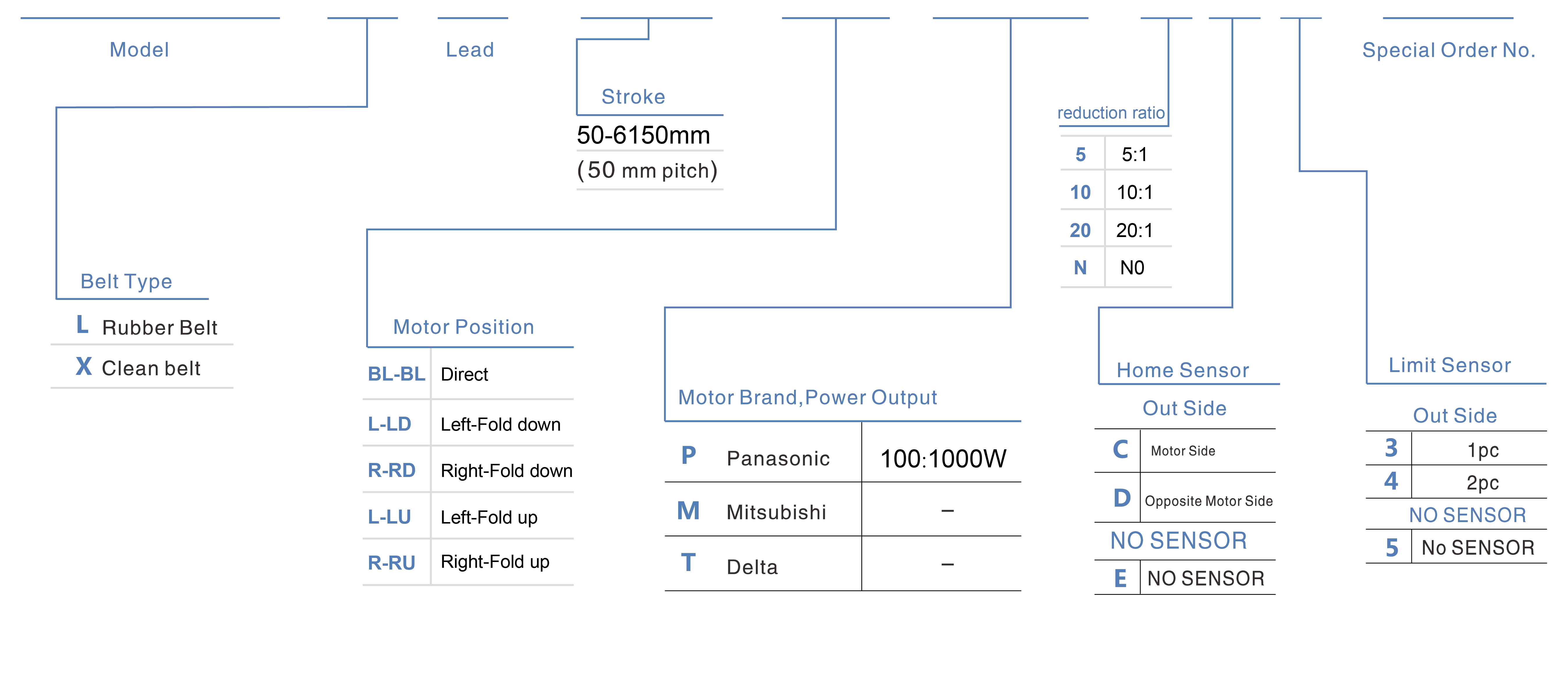

Méthode de commande

RMP28RN - L- 230-100 -BL-M100 -YC4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,08
	Plomb (mm)		50
	Vitesse maximale (mm/s)		2300
	Charge utile maximale	Horizontal (kg)	200
		Vertical (kg)	-
	Poussée nominale (N)		965
	Pas de la course (mm)		Pas de 50 à 6150 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		1000W
	Largeur de la courroie (mm)		50
	Guide linéaire haute rigidité (mm)		W30
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition des capteurs

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
1:5	100 kg	900	310	320
1:10	150 kg	802	290	315
1:20	200 kg	768	261	260

(Unité : mm)

Installation murale	UN	B	C
100 kg	320	310	800
150 kg	315	270	800
200 kg	230	251	868

Moment de charge statique

(Unité : Nm)

MON	4408
Député	4408
M	3860

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la courroie		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Mécanisme réducteur	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Largeur de la courroie (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Balt	RMP14S	Oui	200 W	135	±0,04	22	40	25	-	2000
		RMP17S	Oui	400 W	170	±0,04	30	40	45	-	2000
		RMP22S	Oui	750 W	220	±0,04	50	40	85	-	2000
		RMP28R	NON	1000W	280	±0,08	50	230	230	-	2000
		RMP28RN	NON	1000W	280	±0,08	50	230	200	-	2000
