Léger et longue durée de vie

Largeur du corps : 60-200 mm

Répétabilité：±0,005/0,01 mm

Charge horizontale : 150 kg

Charge verticale : 55 kg

Vitesse maximale : 250 mm/s

Plage de déplacement : 800-2 600 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Explication de la combinaison multi-axes

Grâce à de multiples combinaisons de tables coulissantes à axe unique, nous avons développé des opérations manuelles multi-axes à 2 et 3 axes
(1) Par rapport aux robots multi-sections verticaux, le prix bas
(2) Une conception mécanique intelligente permet d'obtenir des robots orthogonaux à haute rigidité, qui peuvent réduire les vibrations et la déformation
(3) Diverses combinaisons possibles de table coulissante à axe unique

Sens de connexion

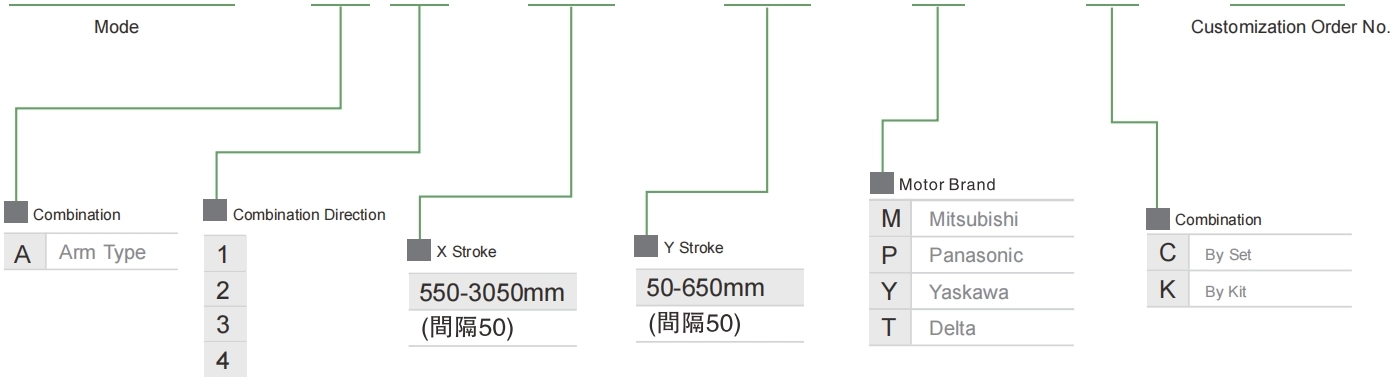

Méthode de commande

XYMP650-A 1-500-300-M-C-0001

Spécification

Article	Axe X	Axe Y
Type de modèle	RMP14S	RMH13
Répétabilité (mm)	±0,04	±0,01
Pas de vis à billes (mm)	40	20
Vitesse maximale (mm/s) ※1	2000	1000
Course 50 mm Pas (mm)	550-3050	100-550
Sortie du servomoteur AC (w)	400	200
Environnement	0 ~ 40 °C, inférieure à 85 % d'humidité relative

※2 La vitesse maximale est basée sur le servomoteur AC 3 000 tr/min.

Charge utile maximale

Course Y (mm)	50	150	250	350	450	550	650
Y Charge utile (kg)	24	20	17	15	13	11	9

*Uniquement pour une installation horizontale

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification	Combinaison	Numéros d'axe	Vitesse maximale (mm/s)			Course (mm)
Utiliser où	Mode piloté	Spécification	Combinaison	Numéros d'axe	Axe X	Axe Y	Axe Z	Axe X	Axe Y	Axe Z
Standard	Vis à billes	XYMH440-A	UN	2 axes	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 axes	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 axes	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 axes	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 axes	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 axes	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P.	2 axes	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 axes	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 axes	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 axes	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMP650-A1
