Léger et longue durée de vie

Largeur du corps : 60-200 mm

Répétabilité : ±0,005/0,01 mm

Charge horizontale : 150 kg

Charge verticale : 55 kg

Vitesse maximale : 250 mm/s

Course du piston : 800-2600 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

entraînement par crémaillère

Grâce à l'utilisation d'un entraînement par engrenages, il n'y a pas d'entraînement par vis sans fin lors des longs déplacements, et le problème d'enroulement de la vis est éliminé. La structure de transmission est entraînée linéairement par la crémaillère.

Styles complets - de nombreux avantages

Grâce à sa protection par courroie en acier, la table coulissante est protégée contre la chute de corps étrangers. Sa course maximale atteint 1 500 mm. Le moteur multidirectionnel est orientable, offrant ainsi une plus grande flexibilité de conception. Il est compatible avec les servomoteurs de différentes marques.

Conception à injection d'huile externe - entretien facile

Toutes les séries peuvent être huilées de l'extérieur sans qu'il soit nécessaire de retirer le couvercle. Le système de lubrification automatique peut être équipé d'un rapport de réduction adapté et d'un démultiplicateur en fonction des différentes charges et vitesses.

Méthode de commande

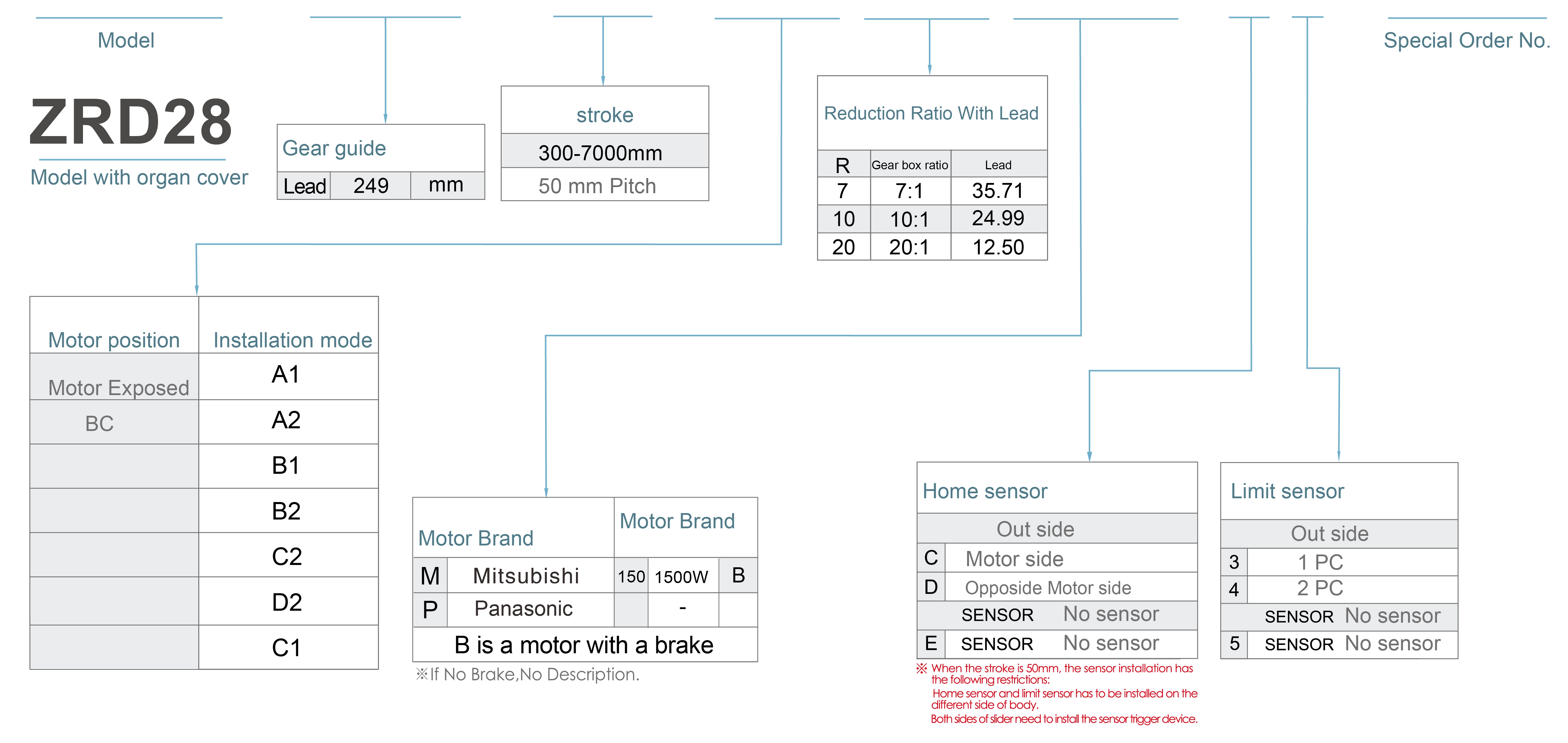

ZRH28 - L 249 - 300 - A1 - R7 - P150 -C4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,08
	Plomb (mm)		35,71	24,99	12,50
	Rapport de réduction		7	10	20
	Vitesse maximale (mm/s) ※1		1785,67	1249,97	624,99
	Charge utile maximale	Horizontal (kg)	160	210	350
		Vertical (kg)	50	75	150
	Poussée nominale (N)		713	1018	2036
	Pas de la course (mm) ※2		Pas de 100 à 6300 mm / 50
Parties	Puissance du servomoteur CA (W)		1500W
	module du rack (m)		3
	Le moteur est conçu pour une vitesse de (tr/min)		3000
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition des capteurs

※La valeur d'accélération et de décélération est fixée à 0,4 seconde

※La vitesse du produit est arrondie à l'entier inférieur.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Rapport de boîte de vitesses 1:7 (1,78 m/s)	80 kg	3252	750	870
Rapport de boîte de vitesses 1:7 (1,78 m/s)	160 kg	2482	619	632
Rapport de boîte de vitesses 1:10 (1,25 m/s)	105 kg	1861	435	484
Rapport de boîte de vitesses 1:10 (1,25 m/s)	210 kg	1911	756	819
Rapport de boîte de vitesses 1:20 (0,62 m/s)	175 kg	1445	546	621
Rapport de boîte de vitesses 1:20 (0,62 m/s)	350 kg	1000	395	421

(Unité : mm)

Installation murale		UN	B	C
Rapport de boîte de vitesses 1:7 (1,78 m/s)	80 kg	1450	1600	1600
Rapport de boîte de vitesses 1:7 (1,78 m/s)	160 kg	700	750	800
Rapport de boîte de vitesses 1:10 (1,25 m/s)	105 kg	1350	1320	1400
Rapport de boîte de vitesses 1:10 (1,25 m/s)	210 kg	630	650	700
Rapport de boîte de vitesses 1:20 (0,62 m/s)	175 kg	950	1150	1300
Rapport de boîte de vitesses 1:20 (0,62 m/s)	350 kg	450	510	550

(Unité : mm)

Installation verticale		UN	C
Rapport de boîte de vitesses 1:7 (1,78 m/s)	25 kg	4050	4150
Rapport de boîte de vitesses 1:7 (1,78 m/s)	50 kg	1988	2112
Rapport de boîte de vitesses 1:10 (1,25 m/s)	35 kg	3600	3700
Rapport de boîte de vitesses 1:10 (1,25 m/s)	70 kg	1800	1900
Rapport de boîte de vitesses 1:20 (0,62 m/s)	75 kg	2300	2400
Rapport de boîte de vitesses 1:20 (0,62 m/s)	150 kg	1110	1200

Moment de charge statique

(Unité : Nm)

MON	8249
Député	8249
M	1 3847

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (W)	Largeur (mm)	Répétabilité (mm)	Le ratio des diminuateurs	Taille de l'engrenage hélicoïdal (mm)			Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (W)	Largeur (mm)	Répétabilité (mm)	Le ratio des diminuateurs	Module	Nombre de dents	Plomb	Horizontal	Verticale	vitesse maximale (mm/s) *1
Standard	Banque d'engrenages	ZRH17	750 W	±0,08	170	3	1.5	22	36,67	40	20	1833.29
		ZRH17	750 W	±0,08	170	7	1.5	22	15,71	75	50	785,70
		ZHH22	1000W	±0,08	220	5	2	25	33,33	100	35	1666,63
						7	2	25	23,81	130	50	1190,45
						15	2	25	11.11	170	110	555,54
		ZHH28	1500W	±0,08	280	7	3	25	35,71	160	50	1785,67
						10	3	25	24,99	210	75	1249,97
						20	3	25	12,50	350	155	624,99
