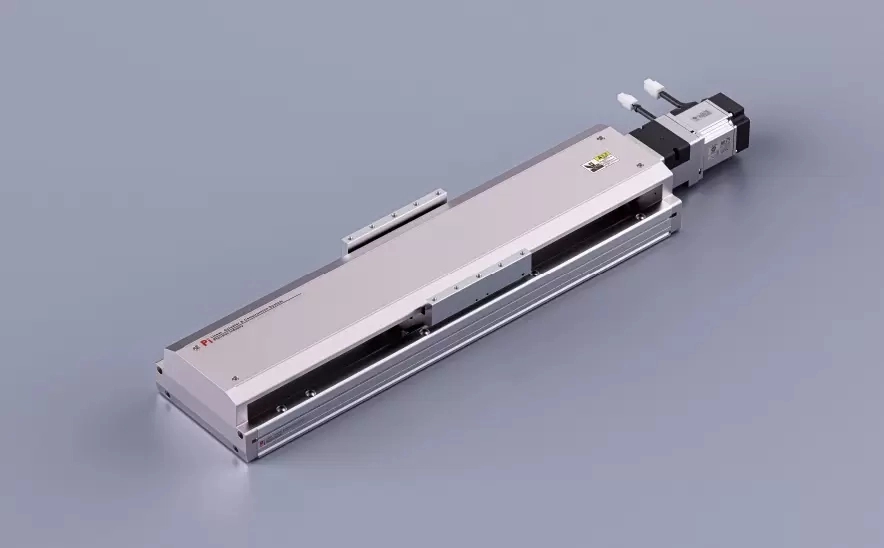

Comment intégrer une table coulissante de positionnement de précision dans des systèmes automatisés

Date: May 06 2026

L'automatisation est une question de cohérence, de rapidité et de précision, et c'est exactement là qu'intervient une table coulissante de positionnement de précision. Mais le simple fait d'en installer une dans votre système ne garantit pas de bons résultats. C'est dans l'intégration que se déroule le véritable travail.

D'après ce que j'ai vu dans l'atelier et lors de la configuration du système, la différence entre une ligne automatisée qui fonctionne bien et une ligne frustrante se résume souvent à la qualité de l'intégration de la table coulissante, non seulement mécaniquement, mais aussi électriquement et logiquement.

Voyons comment le faire correctement.

Commencez avec un rôle clair dans le système

Avant de monter quoi que ce soit, définissez de quoi la table à diapositives est responsable.

Demandez-vous :

Est-ce qu'il s'agit de positionner des pièces pour inspection ?

Introduire des composants dans une autre machine ?

Gérer un alignement précis lors d’une étape d’assemblage ?

Connaître son rôle exact vous aide à déterminer la longueur de course, la capacité de charge, les exigences de vitesse et la stratégie de contrôle. Sans cette clarté, l’intégration se transforme rapidement en essais et erreurs.

Intégration mécanique : construire une base solide

Une table coulissante de précision nécessite une surface de montage stable et précise.

Assurez-vous que la base est plate et rigide

Évitez les contraintes inégales lors de l’installation

Utilisez le couple approprié lors du serrage des boulons

Même un léger désalignement à ce stade peut affecter la précision du positionnement ultérieurement.

Conseil de pro :
si votre système comprend plusieurs axes, alignez-les soigneusement pour éviter les erreurs de liaison ou cumulatives.

Adaptez le système d'entraînement à votre configuration d'automatisation

La plupart des systèmes automatisés reposent sur des servomoteurs ou des moteurs pas à pas. Votre table à diapositives doit correspondre aux exigences du système.

Les systèmes servomoteurs sont idéaux pour les mouvements dynamiques et de haute précision

Les systèmes pas à pas fonctionnent bien pour les applications plus simples et sensibles aux coûts

Assurez-vous que le moteur, le pilote et le contrôleur sont compatibles, non seulement électriquement, mais également en termes de protocoles de communication.

Obtenez le bon système de contrôle

L'intégration ne s'arrête pas au matériel. Votre table à diapositives doit « parler » avec le reste du système.

Les méthodes de contrôle courantes comprennent :

PLC (automate programmable)

PC industriel

Contrôleurs de mouvement

Éléments clés à vérifier :

Protocole de communication (EtherCAT, Modbus, etc.)

Compatibilité des signaux d'entrée/sortie

Temps de réponse et synchronisation

Un système de contrôle bien intégré garantit que la table coulissante se déplace exactement quand elle le devrait : pas de retards, pas de conflits.

Synchronisation avec d'autres composants

En automatisation, le timing est primordial.

Votre tableau de diapositives devra peut-être être coordonné avec :

Bras robotiques

Systèmes de convoyeurs

Unités d'inspection visuelle

Assurez-vous que les séquences de mouvements sont synchronisées pour éviter les collisions ou les temps d'inactivité.

Par exemple, la table coulissante ne doit se mettre en place qu'une fois qu'une pièce est détectée et prête, ni avant ni après.

Gestion et routage des câbles

C'est facile à négliger, mais une mauvaise gestion des câbles peut causer de réels problèmes.

Utiliser des chaînes porte-câbles ou des porte-câbles pour les pièces mobiles

Gardez les câbles d'alimentation et de signal séparés pour réduire les interférences

Assurez-vous que les câbles ont suffisamment de jeu sans être lâches

Un routage propre améliore non seulement la fiabilité, mais facilite également la maintenance.

La sécurité avant tout – toujours

Les systèmes d’automatisation doivent pouvoir fonctionner en toute sécurité.

Lors de l'intégration de votre table à diapositives :

Ajoutez des fins de course ou des capteurs de fin de course

Inclure la fonctionnalité d'arrêt d'urgence

Définir des zones de mouvement sûres dans le système de contrôle

Les dispositifs de sécurité protègent à la fois les opérateurs et l'équipement, et ils ne sont pas facultatifs.

Testez par étapes, pas en même temps

L’une des plus grosses erreurs consiste à essayer d’exécuter le système complet immédiatement après l’installation.

Plutôt:

Testez la table à diapositives indépendamment

Vérifier la précision et la répétabilité du mouvement

Intégration avec un composant à la fois

Montez progressivement jusqu’au fonctionnement complet du système

Cette approche étape par étape facilite grandement le dépannage.

Plan de maintenance et d'accès

Les systèmes d'automatisation sont souvent compacts, mais ne sacrifient pas l'accessibilité.

Assurez-vous de pouvoir :

Atteindre les points de lubrification

Inspecter les composants clés

Remplacer les pièces si nécessaire

Un système difficile à entretenir ne restera pas précis longtemps.

Pensées finales

L’intégration d’une table coulissante de positionnement de précision dans un système automatisé est moins une question de complexité que de coordination. La configuration mécanique, les connexions électriques et la logique de contrôle doivent toutes fonctionner ensemble de manière transparente.

Lorsqu'elle est bien utilisée, la table coulissante devient un élément fiable de votre flux de travail, fournissant silencieusement des mouvements précis et reproductibles cycle après cycle.

Si vous planifiez un nouveau projet d'automatisation ou mettez à niveau un projet existant, prendre le temps de l'intégrer correctement vous fera gagner beaucoup plus de temps.
