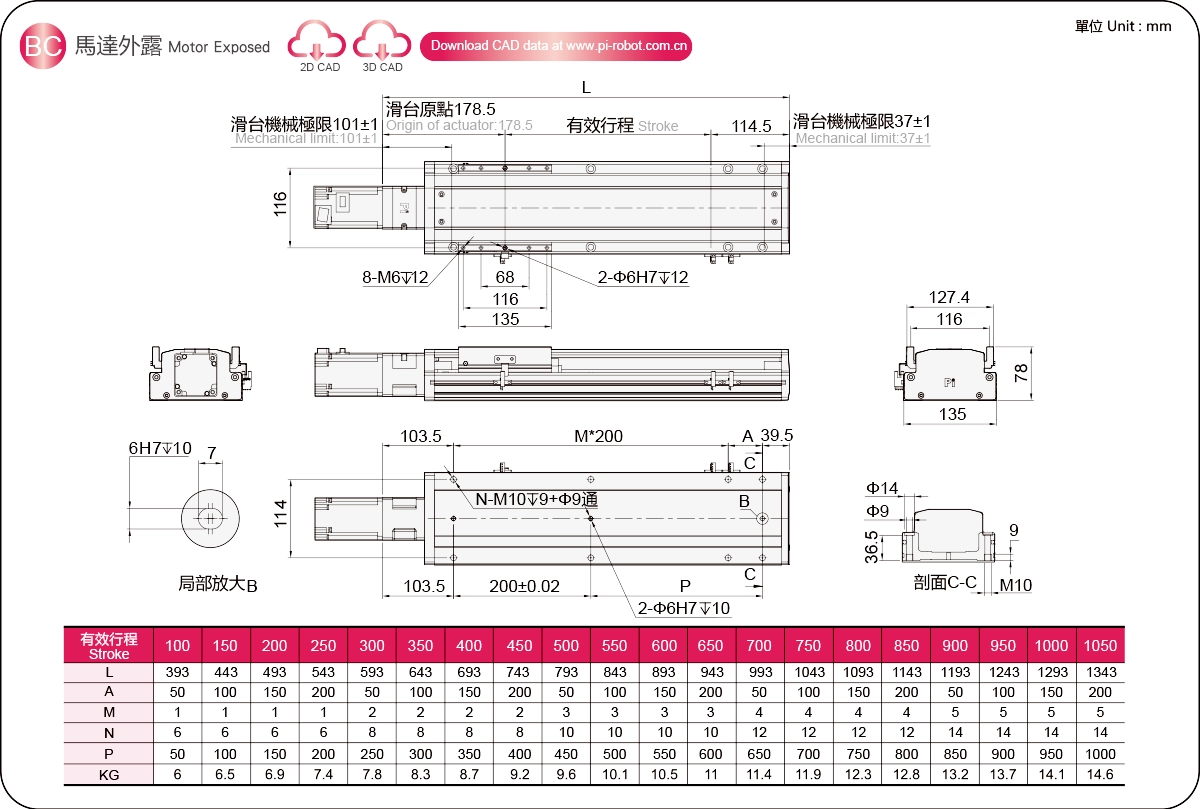

Localisation actuelle：Accueil > Produit > Actionneur à vis à billes standard > Série GSH > GSH14 > Moteur exposé

Léger et longue durée de vie

Largeur du corps : 135-78 mm

Répétabilité : ±0,005/0,01 mm

Charge horizontale : 110 kg

Charge verticale : 33 kg

Vitesse maximale : 1600 mm/s

Course du piston : 100-1050 mm

Réglez l'accélération et la décélération du moteur à 0,2 seconde.

Les spécifications standard ne s'appliquent pas à l'utilisation de ponts roulants inversés. Pour toute demande particulière, veuillez nous contacter par téléphone ou nous laisser un message en ligne.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Conception à quatre colonnes de billes - précision améliorée

Sans jeu, il coulisse aisément et avec précision dans la rainure circulaire, garantissant ainsi une grande finesse de mouvement sur le long terme.
Le curseur interne supporte la même charge nominale dans les quatre directions et peut être utilisé dans n'importe quel sens.
Haute rigidité, haute précision, faible friction, capacité de charge à grande vitesse et longue durée de vie.

structure plus compacte

Comparé aux produits traditionnels, ce produit est plus compact. Son intégration dans les équipements est aisée et il contribue également à la miniaturisation de ces derniers.

Long voyage

Table coulissante encastrée à quatre colonnes et à vis à billes, avec une course allant jusqu'à 3000 mm et une vitesse maximale de 2200 mm/s,

Peut être installé verticalement

Toutes les séries peuvent être installées verticalement.

Maintenance simple - coût extrêmement faible

L'ensemble de la gamme peut être lubrifié de l'extérieur sans retirer le couvercle. Elle est dotée d'un système de stockage d'huile autolubrifiant avec une structure spéciale à courroie en acier.

Styles complets - de nombreux avantages

Grâce à sa protection par courroie en acier, il empêche les corps étrangers de tomber directement dans la table coulissante, réduisant ainsi la production de poussière ; il peut être utilisé dans des environnements de salles blanches et peut être équipé de moteurs de différents fabricants et selon différentes méthodes d'installation.

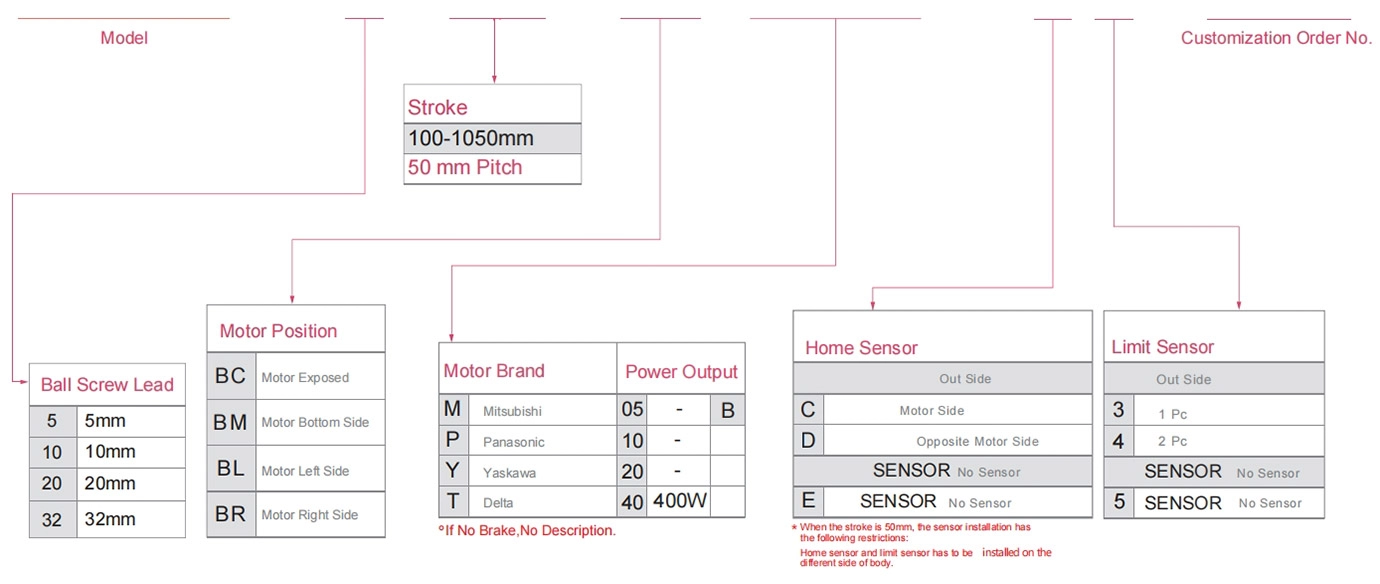

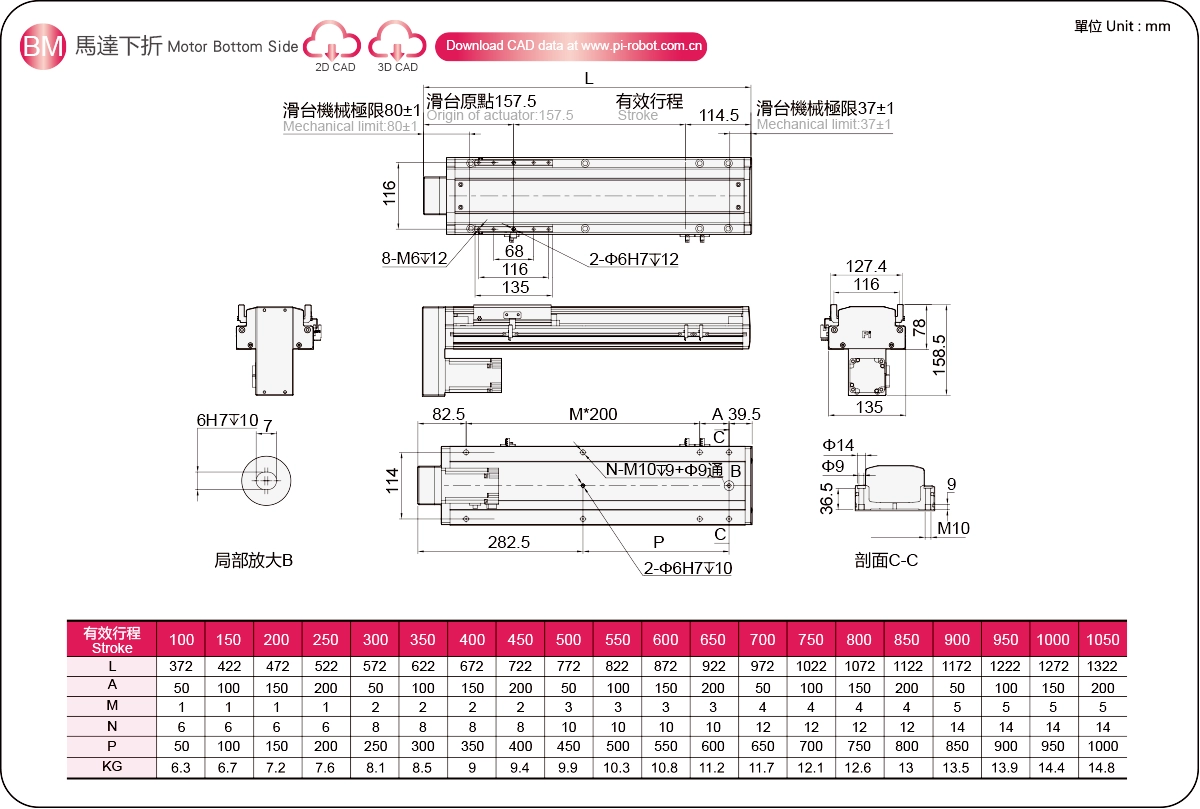

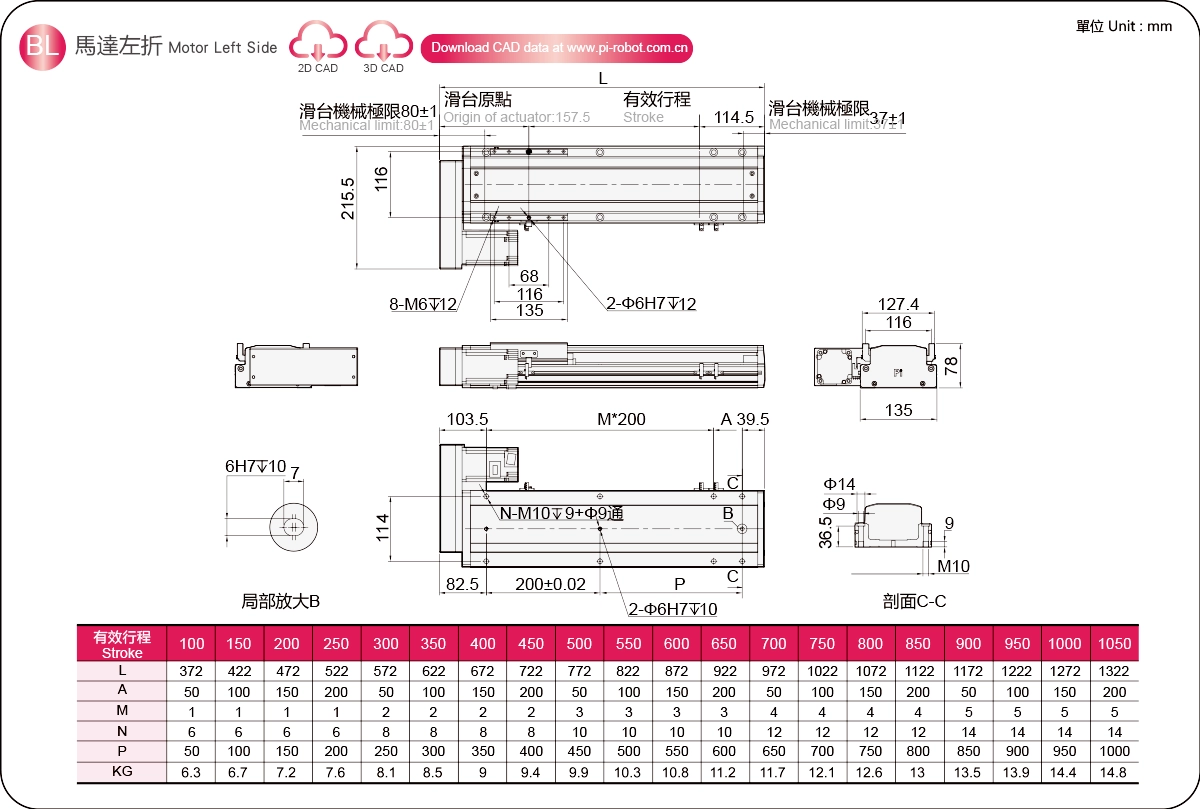

Méthode de commande

GSH14 - L5 - 100 - BC- M40B - C 4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,005/0,01
	Pas de vis à billes (mm)		5	10	20	32
	Vitesse maximale (mm/s) ※1		250	500	1000	1600
	Charge utile maximale	Horizontal (kg)	110	88	40	30
		Vertical (kg)	33	22	10	8
	Poussée nominale (N)		1388	694	347	218
	Pas de la course (mm) ※2		Pas de 100 à 1050 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		400
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		14X10
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition des capteurs

※1 La valeur d'accélération et de décélération est fixée à 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produit. Dans ce cas, il est recommandé de réduire la vitesse de rotation. Voir page 85 pour plus de détails.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead5	60 kg	500	166	280
	80 kg	300	120	214
	110 kg	200	90	131
Lead10	30 kg	500	324	405
	50 kg	400	176	243
	88 kg	300	80	135
Lead20	12 kg	600	636	878
	22 kg	500	300	439
	40 kg	400	145	203
Plomb32	15 kg	500	162	300
	25 kg	300	98	200
	30 kg	200	90	180

(Unité : mm)

Installation murale		UN	B	C
Lead5	50 kg	300	150	300
	70 kg	200	120	250
	100 kg	150	60	200
Lead10	35 kg	350	200	400
	55 kg	220	120	350
	88 kg	150	60	250
Lead20	12 kg	630	452	700
	20 kg	380	320	600
	40 kg	180	150	500
Plomb32	15 kg	300	220	500
	25 kg	180	120	350
	30 kg	150	110	250

(Unité : mm)

Installation verticale		UN	C
Lead5	15 kg	500	500
	22 kg	350	350
	33 kg	230	230
Lead10	10 kg	620	620
	14 kg	480	480
	22 kg	300	300
Lead20	7 kg	750	750
	10 kg	550	550
	-	-	-
Plomb32	5 kg	660	660
	8 kg	402	402
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	584
Député	584
M	1224

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Hauteur du corps (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
Norme	vis à billes	GSH6	100 W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400 W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400 W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750 W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Série à course extra longue

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Hauteur du corps (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
Norme	vis à billes	GSH10S	400 W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400 W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750 W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750 W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
