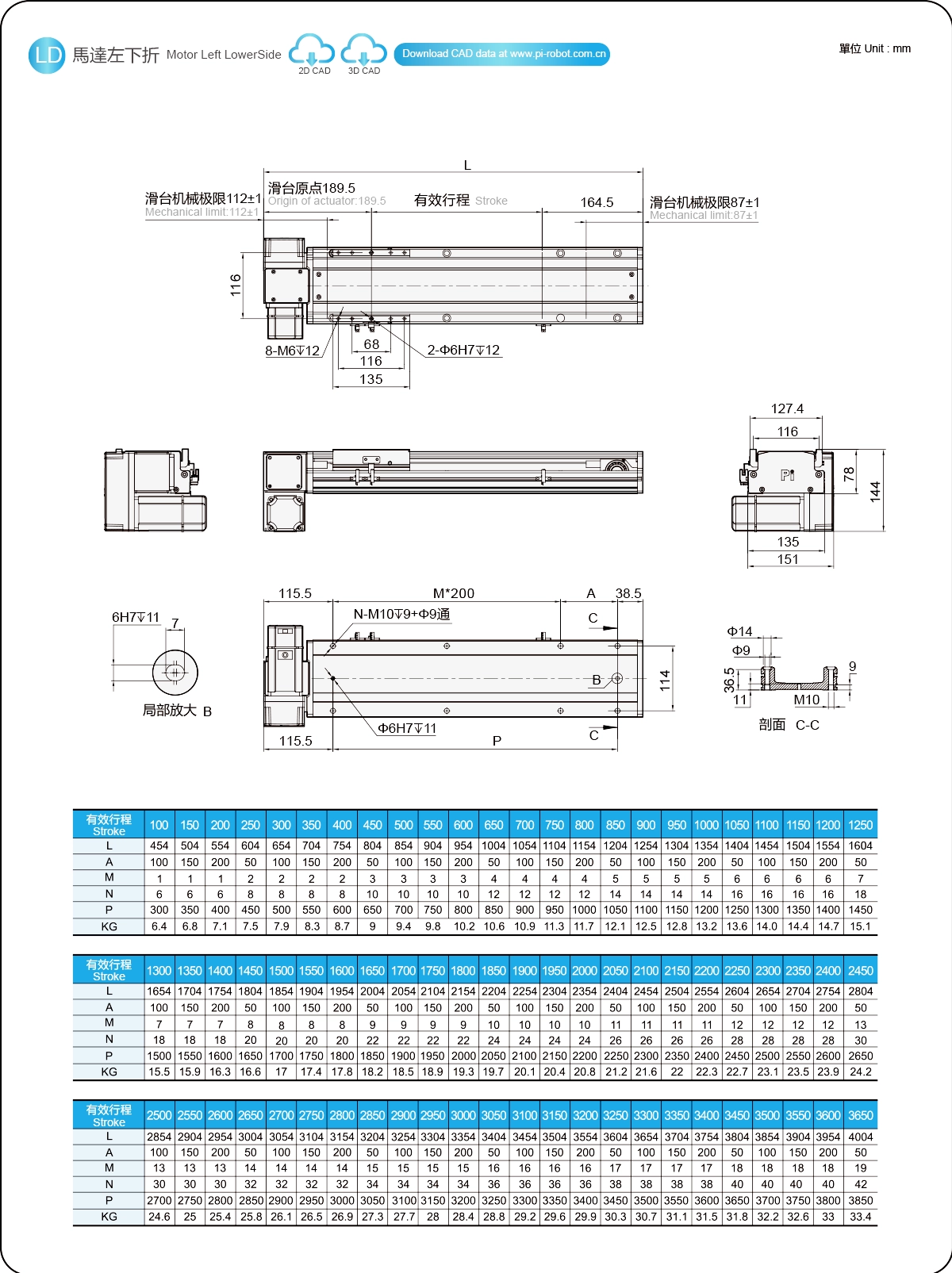

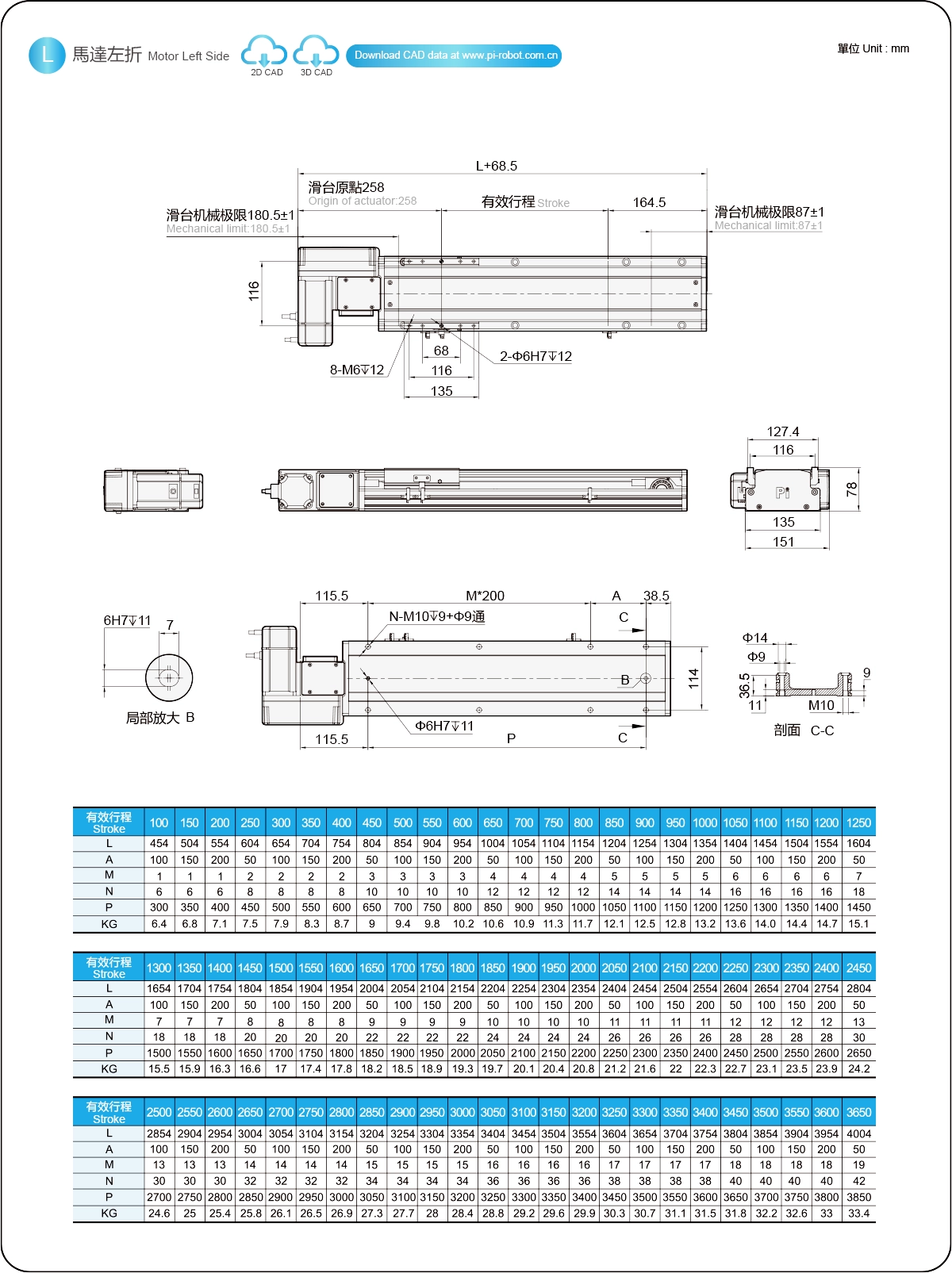

Emplacement actuel：Accueil > Produit > Actionneur de courroie standard > Série GSP > SPG14 > Moteur côté gauche

Léger et longue durée de vie

Répétabilité ： ± 0,04 mm

Charge horizontale : 25 kg

Plomb: 40 mm

Vitesse maximale : 2000 mm/s

Pas de course : 100-3650 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Les avantages des roulements à billes à quatre rangées

Haute rigidité, haute précision, faible friction, mouvement à grande vitesse, capacité de charge élevée, longue durée de vie, pas d'espace, mouvement léger et agile, et facile à maintenir une haute précision pendant une longue période lors du déplacement vers la « rainure en arc ». Il peut atteindre la même charge nominale dans les quatre directions du curseur intérieur et peut être utilisé dans n'importe quelle direction.

Les deux côtés peuvent être remplis d'huile

La conception de la buse de carburant se compose d'une seule buse de carburant sur la glissière, qui permet la lubrification et l'entretien simultanés de la glissière et du curseur, rendant la maintenance et la réparation plus pratiques et permettant de gagner du temps. Intégration auto-développée, système de stockage de pétrole, réduction des coûts et amélioration de l'efficacité.

Excellentes performances de couple

Styles complets - de nombreux avantages

Grâce à la protection de la ceinture en acier, il peut empêcher les objets étrangers de tomber directement dans la table coulissante et réduire la génération de poussière. Il peut être utilisé dans des environnements de salle blanche et peut être équipé de moteurs et de méthodes d'installation de différents fabricants.

Méthode de commande

GSP14-L40-100-L-M20-C 4-0001

Spécification

Spécification	Répétabilité (mm)		±0,04
	Plomb (mm)		40
	Vitesse maximale (mm/s)		2000
	Charge utile maximale	Horizontale (kg)	25
		Verticale (kg)	-
	Poussée nominale (N)		100
	Pas de course (mm)		Pas de 100-3650 mm/50 mm
Parties	Puissance du servomoteur CA (W)		200W
	Largeur de la boule (mm)		22
	Guide linéaire à haute rigidité (mm)		Actionneur à vis à billes
	Capteur domestique	Dehors	EE-SX672(NPN)

Disposition du capteur

Surplomb autorisé

(Unité : mm)

Installation horizontale	UN	B	C
10 kg	300	200	450
18 kg	200	100	300
25 kg	150	50	200

(Unité : mm)

Installation murale	UN	B	C
10 kg	450	200	350
18 kg	200	150	200
25 kg	250	80	150

Moment de chargement statique

(Unité : Nm)

MON	660
Député	660
M	550

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Mécanisme réducteur	Sortie moteur (w)	Largeur (mm)	Hauteur du corps (mm)	Répétabilité (mm)	Spécification de la ceinture		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
Utiliser où	Mode piloté	Spécification du modèle	Mécanisme réducteur	Sortie moteur (w)	Largeur (mm)	Hauteur du corps (mm)	Répétabilité (mm)	Largeur de la ceinture (mm)	Plomb (mm)	Horizontal	Verticale	Vitesse maximale (mm/s) *1
Standard	Balte	SPG14	Oui	200W	135	78	±0,04	22	40	25	-	2000
		SPG17	Oui	400W	170	90	±0,04	28	40	45	-	2000
		SPG20	Oui	750W	200	112	±0,04	50	40	85	-	2000
