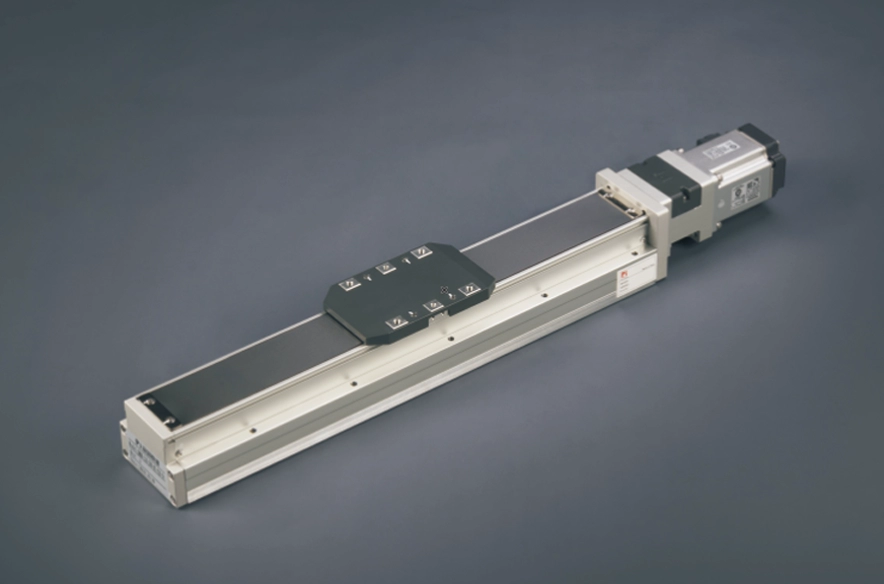

Léger et longue durée de vie

Répétabilité : ±0,01 mm

Charge horizontale : 25 kg

Charge verticale : 8 kg

Vitesse maximale : 500 mm/s

Course : 50-800 mm

La valeur d'accélération et de décélération est fixée à 0,2 seconde.

Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produira.

Délai de livraison : 7 à 10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Renfort rigide du siège coulissant

Le corps et le coulisseau sont formés d'une seule pièce, ce qui améliore le problème de la faible rigidité et réduit la largeur, diminuant ainsi l'espace nécessaire à l'installation de l'équipement.

Entretien facile

Les deux côtés de l'ensemble de la série sont équipés de buses d'injection d'huile externes permettant un remplissage direct sans couvercle. La conception spéciale du collier de serrage en acier limite l'accumulation de poils et permet une utilisation en salle blanche.

Montage facile, gain de temps et pratique

Il peut être fixé de haut en bas ou de bas en haut sans démonter la bande d'acier.
Prévoir un support de référence sur le côté du corps. Un trou pour goupille de positionnement est prévu au bas du corps.

La force augmente et la douceur s'améliore.

Grâce à sa structure en aluminium, la robustesse du châssis est considérablement accrue. Contrairement aux modèles RMH5S/6S, le rail en acier est intégré au châssis en aluminium puis rectifié, ce qui améliore la précision de la hauteur de marche et la rectitude à moins de ± 0,02 mm (comparativement aux RMH10/12).

Méthode de commande

GRH4 - L2 -100- BC- M05B - C4 - 0001

Spécification

Spéc.	Répétabilité (mm)		±0,01
	Plomb (mm)		2	5	10
	Vitesse maximale (mm/s)		100	250	500
	Charge utile maximale	Horizontal (kg)	25	20	12
		Vertical (kg)	8	5/8	2/3,5
	Poussée nominale (N)		424	141	71
	Pas de la course (mm)		Pas de 50 à 800 mm / 50 mm
Parties	Puissance du servomoteur CA (W)		50/100 W
	Vis à billes Ø (mm)		C7Ø10
	Accouplement (mm)		7X8
	Capteur domestique	Dehors	EE-SX674(NPN)

Disposition des capteurs

La valeur d'accélération et de décélération est fixée à 0,2 seconde.

Lorsque la course dépasse 600 mm, un faux-rond de la vis à billes se produit. Dans ce cas, nous recommandons de réduire la vitesse de travail.

Débord autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Lead2	12 kg	1000	55	80
	18 kg	750	35	50
	25 kg	500	23	32
Lead5	10 kg	550	53	70
	15 kg	350	32	45
	20 kg	250	22	31
Lead10	8 kg	305	59	75
	10 kg	240	45	57
	12 kg	195	37	47

(Unité : mm)

Installation murale		UN	B	C
Lead2	12 kg	80	55	1000
	18 kg	50	35	750
	25 kg	32	23	500
Lead5	10 kg	72	52	550
	15 kg	45	32	345
	20 kg	31	22	250
Lead10	8 kg	75	59	300
	10 kg	58	45	240
	12 kg	47	37	190

(Unité : mm)

Installation verticale		UN	C
Lead2	4 kg	200	200
	8 kg	100	100
	-	-	-
Lead5	4 kg	150	150
	8 kg	75	75
	-	-	-
Lead10	2 kg	260	260
	3,5 kg	150	150
	-	-	-

Moment de charge statique

(Unité : Nm)

MON	79
Député	79
M	116

*La valeur du couple indiquée dans le graphique correspond au centre de gravité.

*La durée de vie opérationnelle est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

Ces données ne concernent pas une installation inversée au plafond. Veuillez nous contacter pour plus d'informations si vous souhaitez procéder à une installation inversée au plafond.

Index des spécifications des actionneurs électriques

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Norme	vis à billes	GRH 4	50/100 W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100 W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100 W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400 W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400 W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750 W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*La vitesse maximale est basée sur le régime maximal du servomoteur (3000).

Actionneur à vis à billes à longue course

Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Spécifications de la vis à billes		Charge utile maximale (kg)		vitesse maximale (mm/s) *1
Utiliser là	Mode de conduite	Spécifications du modèle	Puissance du moteur (w)	Largeur (mm)	Répétabilité (mm)	Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale	vitesse maximale (mm/s) *1
Norme	vis à billes	GRH 5M	100 W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400 W	82	±0,01	16	5	50	15	250
		GRH 12M	400 W	120	±0,01	16	5	110	33	1600
