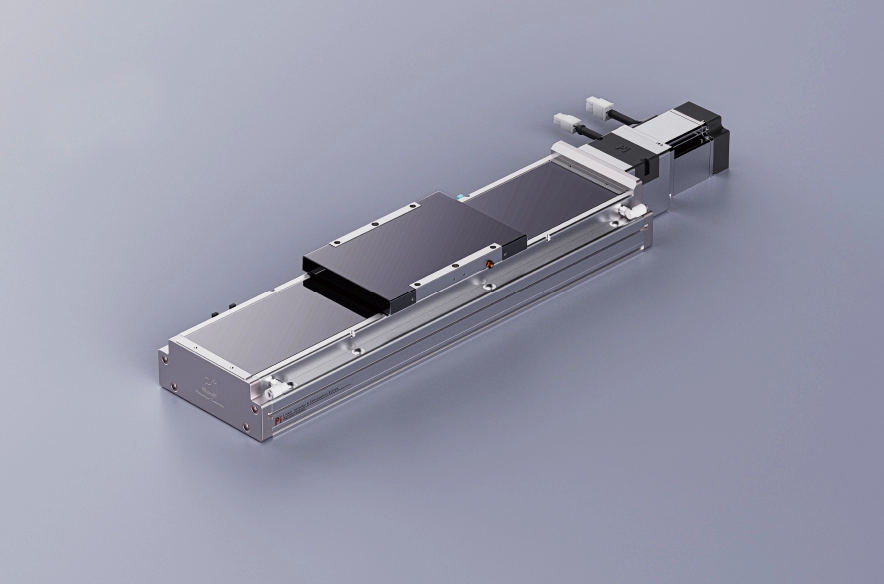

Moteur côté droit
Répétabilité : ±0,005/0,01 mm Charge horizontale : 60 kg Charge verticale : 22 kg Vitesse maximale : 250 mm/s Plage de déplacement : 50-1050 mm
Emplacement actuel：Accueil > Entreprise > Nouvelles > Dernières nouvelles > Actionneur à vis à billes standard par rapport aux autres entraînements linéaires : explication des principales différences Date: Dec 18 2025
Les systèmes de mouvement linéaire constituent l’épine dorsale de l’automatisation moderne. De la fabrication de semi-conducteurs et de l'assemblage électronique aux équipements médicaux et aux tests industriels, les machines s'appuient sur des entraînements linéaires pour fournir un mouvement précis et reproductible. Cependant, toutes les technologies d’entraînement linéaire ne sont pas égales. Chacun possède des atouts et des limites distincts qui influencent la précision du positionnement, la capacité de charge, la vitesse et la stabilité à long terme.
Parmi les solutions les plus couramment utilisées figurent les actionneurs à vis à billes standard, les actionneurs entraînés par courroie, les moteurs linéaires et les systèmes à crémaillère et pignon. Comprendre les différences entre ces technologies aide les ingénieurs à sélectionner la solution la plus adaptée à chaque application.
Depuis sa création en 2003, Ruan s'est concentré sur la technologie du mouvement de précision. Sous la marque Pi, l'entreprise conçoit et fabrique des tables coulissantes de positionnement de précision, des modules linéaires XY, des cylindres électriques, des modules de coordonnées rectangulaires, des modules de moteurs linéaires, des tables coulissantes intégrées, des bras de robots industriels et des composants de transmission. Au sein de cette gamme, l' actionneur à vis à billes standard reste une solution de base pour les applications nécessitant une grande précision et un positionnement stable.
Cet article compare les actionneurs à vis à billes standard avec d'autres technologies d'entraînement linéaire courantes et explique leurs principales différences.
Un actionneur à vis à billes standard convertit le mouvement rotatif en mouvement linéaire grâce à un mécanisme de contact roulant. Des billes d'acier circulent entre la vis et l'écrou, réduisant considérablement les frottements par rapport aux systèmes coulissants.
Haute précision de positionnement et répétabilité
Forte rigidité axiale et capacité de charge
Réponse mécanique prévisible
Excellente compatibilité avec la servocommande
Un design industriel mature et largement adopté
En raison de cet équilibre, les actionneurs à vis à billes sont fréquemment utilisés comme référence lors de la comparaison des solutions d'entraînement linéaire.
Les systèmes entraînés par courroie utilisent des courroies de distribution et des poulies pour créer un mouvement linéaire. Ils sont couramment utilisés dans les applications nécessitant de grandes longueurs de course et une vitesse élevée.
Points forts
Vitesse de déplacement élevée
Capacité de course longue
Composants mobiles légers
Limites
Précision de positionnement inférieure
Rigidité réduite sous charge
L'élasticité des courroies peut affecter la répétabilité
L'usure au fil du temps affecte la précision
Les actionneurs à vis à billes offrent une précision et une rigidité supérieures, ce qui les rend mieux adaptés aux tâches de positionnement de précision. Les actionneurs entraînés par courroie, en revanche, sont souvent sélectionnés pour le transport à grande vitesse où les exigences de précision sont moins strictes.
Cas d'utilisation typiques
Vis à billes : plateformes d'inspection, assemblage de précision, matériel médical
Entraînement par courroie : transfert de matière, emballage, mouvement longue distance
Les moteurs linéaires génèrent un mouvement directement sans composants de transmission mécanique. Ils sont connus pour leur vitesse et leur accélération extrêmement élevées.
Points forts
Aucun contact mécanique
Vitesse et accélération très élevées
Excellente réponse dynamique
Limites
Complexité système plus élevée
Exigences accrues en matière de contrôle et de refroidissement
Sensibilité aux conditions environnementales
Force de maintien inhérente inférieure lors de la mise hors tension
Les actionneurs à vis à billes standard offrent une capacité de maintien de charge plus élevée et une intégration mécanique plus simple. Les moteurs linéaires excellent dans les applications ultra-rapides, mais peuvent ne pas être idéaux lorsque la rigidité, la stabilité de maintien ou la robustesse environnementale sont requises.
Cas d'utilisation typiques
Vis à billes : positionnement de précision, axes verticaux, systèmes porteurs
Moteur linéaire : balayage à grande vitesse, prise et placement ultra-rapides
Les systèmes à crémaillère et pignon convertissent le mouvement rotatif en mouvement linéaire à l'aide d'engrenages. Ils sont souvent utilisés pour les longs déplacements et les charges lourdes.
Points forts
Convient aux applications à course longue
Capable de gérer de grosses charges
Concept mécanique simple
Limites
Précision de positionnement inférieure
Le jeu des engrenages affecte la répétabilité
Bruit et usure dans le temps
Les actionneurs à vis à billes offrent une plus grande précision et un mouvement plus fluide, tandis que les systèmes à crémaillère et pignon sont généralement choisis pour les applications lourdes où la précision est secondaire.
Cas d'utilisation typiques
Vis à billes : axes auxiliaires CNC, automatisation de précision
Pignon et crémaillère : systèmes à portique, déplacement de grandes machines
La précision et la répétabilité du positionnement sont essentielles dans des secteurs tels que la fabrication de semi-conducteurs, de PCB et de produits médicaux.
Actionneurs à vis à billes : Haute précision, faible jeu, excellente répétabilité
Entraînements par courroie : Précision modérée, affectée par l'élasticité de la courroie
Moteurs linéaires : Très haute précision, dépendant des systèmes de contrôle et de retour d'information
Crémaillère : Précision modérée à faible, influencée par le jeu des engrenages
Pour les applications où un positionnement reproductible affecte directement la qualité du produit, les actionneurs à vis à billes restent un choix privilégié.
La capacité de manutention de charge est un autre différenciateur important.
Actionneurs à vis à billes : Forte capacité de charge axiale avec structure compacte
Entraînements par courroie : Capacité de charge limitée en raison de la tension de la courroie
Moteurs linéaires : La capacité de charge dépend de la taille du moteur et de la force magnétique
Pignon et crémaillère : Adapté aux charges très lourdes mais avec une précision réduite
Les actionneurs à vis à billes établissent un équilibre entre capacité de charge et précision, c'est pourquoi ils sont largement utilisés dans l'automatisation industrielle.
L'usure mécanique affecte différemment tous les systèmes d'entraînement linéaires.
Actionneurs à vis à billes : Le contact roulant réduit l'usure ; entretien prévisible
Entraînements par courroie : les courroies s'étirent et nécessitent un remplacement périodique
Moteurs linéaires : moins de pièces mécaniques mais nécessitent une gestion thermique et de contrôle minutieuse
Crémaillère : l'usure des engrenages a un impact sur le jeu et le bruit
Avec une lubrification et un alignement appropriés, les actionneurs à vis à billes maintiennent des performances stables sur de longs cycles de service.
Du point de vue de la conception du système, les actionneurs à vis à billes standard offrent :
Intégration mécanique simple
Compatibilité avec les servomoteurs et moteurs pas à pas courants
Comportement prévisible lors de la mise en service
Large disponibilité de tailles et de configurations standard
Cela simplifie la conception des machines et réduit le temps de développement.
Avec plus de 20 ans d'expérience, Ruan comprend l'importance d'un mouvement stable et fiable dans l'automatisation industrielle. Bien que la gamme de produits Pi comprenne des modules de moteurs linéaires et d'autres solutions avancées, les actionneurs à vis à billes standard restent une offre de base en raison de leurs performances éprouvées dans de nombreux secteurs.
En se concentrant sur la fabrication de précision, la rigidité structurelle et la conception axée sur les applications, Ruan propose des solutions d'actionneurs à vis à billes qui répondent aux exigences réelles du positionnement de haute précision.
Chaque technologie d'entraînement linéaire a sa place dans l'automatisation industrielle. Les entraînements par courroie excellent en termes de vitesse et de long débattement, les moteurs linéaires dominent le mouvement ultra-dynamique et les systèmes à crémaillère et pignon gèrent les mouvements lourds. Cependant, lorsque la précision, la répétabilité, la rigidité et la stabilité à long terme sont requises, les actionneurs à vis à billes standard restent une solution fiable.
Pour les environnements de fabrication de précision tels que les systèmes de semi-conducteurs, électroniques, médicaux et d'automatisation, l'actionneur à vis à billes standard offre une approche équilibrée et fiable du mouvement linéaire. Fort de plusieurs décennies d'expérience en ingénierie, Ruan continue de soutenir ces industries avec des solutions de mouvement conçues pour la précision et la cohérence.
