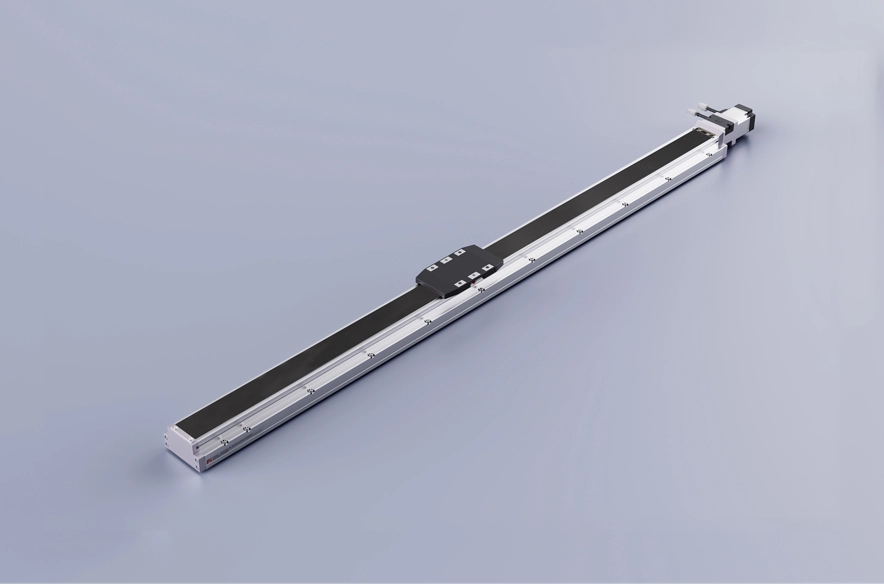

Emplacement actuel：Accueil > Produit > Actionneur à vis à billes standard > Série GSH > GSH10S Course longue > Moteur côté droit

Léger et longue durée de vie

Largeur du corps : 100-70 mm

Répétabilité：±0,005/0,01 mm

Charge horizontale : 60 kg

Charge verticale : 22 kg

Vitesse maximale : 1600 mm/s

Plage de déplacement : 800-1 500 mm

Réglez l'accélération et la décélération du moteur sur 0,2 seconde.

Les spécifications standards ne peuvent pas être appliquées pour l’utilisation de grues inversées. Si vous avez des exigences, veuillez nous contacter par téléphone ou laisser un message en ligne.

Délai de livraison : 7-10 jours

PDF

Téléchargement 3D

Téléchargement de Cadenas3

Conception à bille à quatre colonnes - précision améliorée

Sans espaces, il peut se déplacer légèrement et facilement vers la « rainure en arc de cercle », ce qui permet de maintenir une haute précision pendant longtemps.
Le curseur interne peut atteindre la même charge nominale dans les quatre directions et peut être utilisé dans n'importe quelle direction.
Haute rigidité, haute précision, faible friction, capacité de charge de mouvement à grande vitesse, longue durée de vie.

Structure plus compacte

Par rapport aux produits traditionnels, la taille du produit a été réduite. Il est facile à assembler dans un équipement et contribue également à la miniaturisation de l'équipement lui-même.

Long voyage

Une table coulissante encastrée vissée à billes à quatre colonnes avec une plage de déplacement allant jusqu'à 3000 mm et une vitesse maximale de 2200 mm/s,

Peut être installé verticalement

Toutes les séries peuvent être installées verticalement.

Entretien simple – coût extrêmement faible

Toute la série peut être lubrifiée extérieurement sans retirer le couvercle. Il dispose d'un système de stockage d'huile autolubrifiant avec une conception spéciale de structure de ceinture en acier.

Styles complets - de nombreux avantages

Grâce à la protection de la ceinture en acier, il peut empêcher les objets étrangers de tomber directement dans la table coulissante, réduisant ainsi la génération de poussière ; il peut être utilisé dans des environnements de salle blanche et peut être équipé de moteurs de différents fabricants et méthodes d'installation.

Méthode de commande

GSH10S-L5-800-BC-M40B-C4-0001

Spécification

Spécification	Répétabilité (mm)		±0,005/0,01
	Pas de vis à billes (mm)		5	10	20	32
	Vitesse maximale (mm/s) ※1		250	500	1000	1600
	Charge utile maximale	Horizontale (kg)	60	50	30	20
		Verticale (kg)	22	16	7	5
	Poussée nominale (N)		1388	694	347	218
	Pas de course (mm) ※2		Pas de 800-1500 mm/50 mm
Parties	Puissance du servomoteur CA (W)		400
	Vis à billes Ø (mm)		C7Ø16
	Guide linéaire à haute rigidité (mm)		Actionneur à vis à billes
	Accouplement (mm)		10X14
	Capteur domestique	Dehors	EE-SX672(NPN)
		Intégré	EE-SX674(NPN)

Disposition du capteur

※1 La valeur d'accélération et de désaccélération est définie sur 0,2 seconde.

※2 Lorsque la course dépasse 600 mm, la vis à billes s'épuise. Dans ce cas, nous recommandons de réduire la vitesse de travail. Veuillez vous référer à la P85 pour plus de détails.

Surplomb autorisé

(Unité : mm)

Installation horizontale		UN	B	C
Plomb5	30 kg	400	162	247
	40 kg	200	110	170
	60 kg	100	62	103
Plomb10	25 kg	400	180	237
	40 kg	200	90	165
	50 kg	100	66	88
Plomb20	10 kg	400	384	494
	20 kg	300	162	241
	30 kg	200	110	143
Plomb32	5 kg	400	324	455
	10 kg	300	114	208
	20 kg	100	72	117

(Unité : mm)

Installation murale		UN	B	C
Plomb5	30 kg	230	100	400
	40 kg	160	85	200
	60 kg	101	50	100
Plomb10	25 kg	235	110	400
	40 kg	130	70	200
	50 kg	100	58	100
Plomb20	10 kg	420	210	500
	20 kg	235	85	250
	30 kg	115	75	150
Plomb32	5 kg	429	300	400
	10 kg	230	130	250
	20 kg	130	68	100

(Unité : mm)

Installation verticale		UN	C
Plomb5	5 kg	720	720
	15 kg	240	240
	20 kg	150	150
Plomb10	5 kg	650	650
	10 kg	320	320
	16 kg	200	200
Plomb20	3 kg	750	750
	7 kg	350	350
	-	-	-
Plomb32	3 kg	500	500
	5 kg	300	300
	-	-	-

Moment de chargement statique

(Unité : Nm)

MON	384
Député	384
M	771

*La valeur de couple dans le tableau indique le centre de gravité.

*La durée de vie est de 10 000 km lorsque le produit est utilisé dans les conditions spécifiées.

*Les informations sur les données ne sont pas destinées à une utilisation inversée pour un montage au plafond. Contactez-nous pour plus de détails si vous souhaitez appliquer une utilisation inverse au montage au plafond.

Index des spécifications de l'actionneur électrique

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Hauteur du corps (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
Norme	Vis à billes	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Série à course extra longue

Utiliser où	Mode piloté	Spécification du modèle	Sortie moteur (w)	Largeur (mm)	Hauteur du corps (mm)	Répétabilité (mm)	Spécifications de vis à billes		Charge utile maximale (kg)		Vitesse maximale (mm/s) *1
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
							Diamètre extérieur (mm)	Plomb (mm)	Horizontal	Verticale
Norme	Vis à billes	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
